【LVS入门宝典】LVS NAT模式实战指南：ip_forward、iptables与SNAT、DNAT规则配置详解

目录

引言

1 LVS NAT模式架构回顾与配置规划

1.1 NAT模式基本架构

1.2 环境规划

1.3 数据流向

2 核心配置一：ip_forward启用与优化

2.1 ip_forward的作用与原理

2.2 启用ip_forward的多种方法

2.3 验证ip_forward状态

2.4 高级优化参数

3 核心配置二：iptables规则管理与优化

3.1 iptables与LVS的关系

3.2 正确配置iptables规则

3.3 避免iptables与LVS冲突

3.4 保存iptables规则

4 核心配置三：SNAT/DNAT规则深度解析

4.1 SNAT与DNAT概念辨析

4.2 LVS NAT模式下的地址转换

4.3 高级SNAT/DNAT配置技巧

5 完整实战配置示例

5.1 Director服务器完整配置脚本

5.2 Real Server配置脚本

6 总结

---

引言

Linux Virtual Server（LVS）的NAT模式因其配置相对简单、兼容性强的特点，成为许多企业入门负载均衡的首选方案。然而，在实际部署过程中，许多工程师常常在ip_forward配置、iptables规则管理和SNAT/DNAT设置等关键环节遇到问题，导致服务无法正常工作。

1 LVS NAT模式架构回顾与配置规划

1.1 NAT模式基本架构

在LVS NAT模式下，整个系统包含以下核心组件：

• 负载均衡器（Director）：运行LVS的核心设备，负责流量分发
• 真实服务器（Real Server）：实际提供服务的后端节点
• 虚拟IP（VIP）：对外提供服务的IP地址
• 目录器IP（DIP）：Director与后端通信的内部IP
• 真实IP（RIP）：后端服务器的实际IP地址

1.2 环境规划

角色	网络接口	IP地址	说明
Director	eth0	192.168.1.100/24	对外服务VIP
	eth1	192.168.2.100/24	内部通信DIP
Real Server 1	eth0	192.168.2.101/24	Web服务器1
Real Server 2	eth0	192.168.2.102/24	Web服务器2
客户端	eth0	192.168.1.50/24	测试客户端

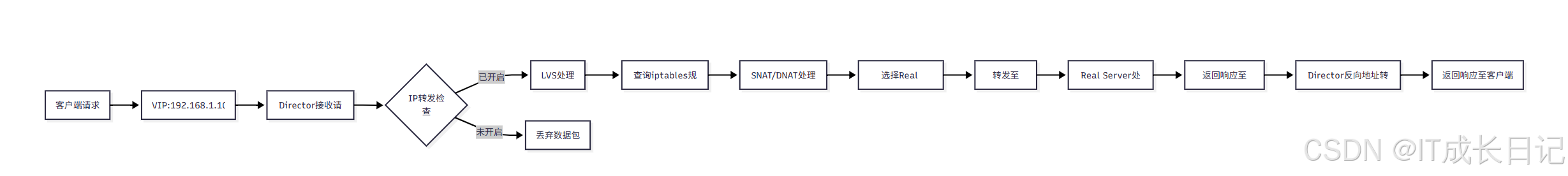

1.3 数据流向

2 核心配置一：ip_forward启用与优化

2.1 ip_forward的作用与原理

ip_forward（IP转发）是Linux内核的一个参数，控制是否允许系统在不同网络接口间转发数据包，在LVS NAT模式下，Director需要接收外网数据包并转发到内网服务器，因此必须启用IP转发功能。

2.2 启用ip_forward的多种方法

• 临时启用（重启后失效）：

# 方法1：直接修改proc文件系统
echo 1 > /proc/sys/net/ipv4/ip_forward# 方法2：使用sysctl命令
sysctl -w net.ipv4.ip_forward=1

• 永久启用（配置持久化）：

# 编辑sysctl配置文件
vi /etc/sysctl.conf# 添加或修改以下行
net.ipv4.ip_forward = 1# 使配置立即生效
sysctl -p

2.3 验证ip_forward状态

# 检查当前ip_forward值
cat /proc/sys/net/ipv4/ip_forward# 或使用sysctl检查
sysctl net.ipv4.ip_forward# 预期输出：net.ipv4.ip_forward = 1

2.4 高级优化参数

# 增加端口范围，支持更多连接
echo "1024 65000" > /proc/sys/net/ipv4/ip_local_port_range# 优化TCP时间等待参数
echo 1 > /proc/sys/net/ipv4/tcp_tw_reuse
echo 1 > /proc/sys/net/ipv4/tcp_tw_recycle# 增加最大连接跟踪数
echo 1000000 > /proc/sys/net/netfilter/nf_conntrack_max

3 核心配置二：iptables规则管理与优化

3.1 iptables与LVS的关系

在LVS环境中，iptables常用于：

• 管理网络访问控制
• 实现端口转发辅助功能
• 提供网络安全防护
• 处理LVS之外的网络流量

3.2 正确配置iptables规则

• 清空现有规则（谨慎操作）：

# 清空所有规则链
iptables -F
iptables -t nat -F# 删除用户自定义链
iptables -X
iptables -t nat -X# 设置默认策略（生产环境需谨慎）
iptables -P INPUT ACCEPT
iptables -P OUTPUT ACCEPT
iptables -P FORWARD ACCEPTiptables -t nat -P PREROUTING ACCEPT
iptables -t nat -P OUTPUT ACCEPT
iptables -t nat -P POSTROUTING ACCEPT

• 配置LVS专用规则：

# 允许VIP相关流量
iptables -A INPUT -d 192.168.1.100 -j ACCEPT# 允许健康检查流量
iptables -A INPUT -s 192.168.2.0/24 -p tcp --dport 80 -j ACCEPT# 允许Real Server返回流量
iptables -A FORWARD -s 192.168.2.0/24 -j ACCEPT
iptables -A FORWARD -d 192.168.2.0/24 -j ACCEPT

3.3 避免iptables与LVS冲突

• 问题1：iptables丢弃LVS流量

# 检查并添加规则允许LVS流量
iptables -I INPUT -p tcp -d 192.168.1.100 --dport 80 -j ACCEPT

• 问题2：CONNMARK冲突

# 如果需要使用连接标记，确保正确配置
iptables -t mangle -A PREROUTING -d 192.168.1.100 -p tcp --dport 80 -j MARK --set-mark 1

3.4 保存iptables规则

# CentOS/RHEL 6及以下
service iptables save# CentOS/RHEL 7+
iptables-save > /etc/sysconfig/iptables# Ubuntu/Debian
iptables-save > /etc/iptables/rules.v4

4 核心配置三：SNAT/DNAT规则深度解析

4.1 SNAT与DNAT概念辨析

• SNAT（Source NAT）：修改数据包的源地址，常用于内网设备访问外网
• DNAT（Destination NAT）：修改数据包的目标地址，常用于端口转发和负载均衡

在LVS NAT模式中，同时使用了SNAT和DNAT技术：

• 入站方向：DNAT（VIP→RIP） + SNAT（CIP→DIP）
• 出站方向：SNAT（RIP→VIP） + DNAT（DIP→CIP）

4.2 LVS NAT模式下的地址转换

• 传统NAT方式配置：

# DNAT规则：将访问VIP的流量转发到RIP
iptables -t nat -A PREROUTING -d 192.168.1.100 -p tcp --dport 80 -j DNAT --to-destination 192.168.2.101# SNAT规则：修改返回流量的源地址
iptables -t nat -A POSTROUTING -s 192.168.2.0/24 -j SNAT --to-source 192.168.1.100

• LVS集成方式（推荐）：

# 使用ipvsadm管理NAT规则，更高效且与LVS深度集成
ipvsadm -A -t 192.168.1.100:80 -s rr
ipvsadm -a -t 192.168.1.100:80 -r 192.168.2.101:80 -m
ipvsadm -a -t 192.168.1.100:80 -r 192.168.2.102:80 -m

4.3 高级SNAT/DNAT配置技巧

• 多WAN口SNAT配置：

# 根据出口接口选择不同的SNAT地址
iptables -t nat -A POSTROUTING -o eth0 -j SNAT --to-source 192.168.1.100
iptables -t nat -A POSTROUTING -o eth1 -j SNAT --to-source 192.168.2.100

• 端口映射配置：

# 将外部8080端口映射到内部80端口
ipvsadm -A -t 192.168.1.100:8080 -s rr
ipvsadm -a -t 192.168.1.100:8080 -r 192.168.2.101:80 -m
ipvsadm -a -t 192.168.1.100:8080 -r 192.168.2.102:80 -m

5 完整实战配置示例

5.1 Director服务器完整配置脚本

#!/bin/bash
# LVS-Director配置脚本# 设置变量
VIP=192.168.1.100
DIP=192.168.2.100
RIP1=192.168.2.101
RIP2=192.168.2.102
PORT=80# 1. 启用IP转发
echo "启用IP转发..."
echo 1 > /proc/sys/net/ipv4/ip_forward
sysctl -w net.ipv4.ip_forward=1 > /dev/null# 2. 清理现有规则
echo "清理现有规则..."
iptables -F
iptables -t nat -F
ipvsadm -C# 3. 配置iptables基础规则
echo "配置iptables规则..."
iptables -P INPUT ACCEPT
iptables -P FORWARD ACCEPT
iptables -P OUTPUT ACCEPT# 允许VIP相关流量
iptables -A INPUT -d $VIP -j ACCEPT
iptables -A FORWARD -d $VIP -j ACCEPT# 4. 配置LVS虚拟服务
echo "配置LVS虚拟服务..."
ipvsadm -A -t $VIP:$PORT -s rr# 添加真实服务器
ipvsadm -a -t $VIP:$PORT -r $RIP1:$PORT -m
ipvsadm -a -t $VIP:$PORT -r $RIP2:$PORT -m# 5. 配置SNAT规则（确保返回流量经过Director）
echo "配置SNAT规则..."
iptables -t nat -A POSTROUTING -s 192.168.2.0/24 -j SNAT --to-source $DIP# 6. 保存配置
echo "保存配置..."
service ipvsadm save
iptables-save > /etc/sysconfig/iptablesecho "LVS Director配置完成!"

5.2 Real Server配置脚本

#!/bin/bash
# Real Server配置脚本# 设置变量
DIP=192.168.2.100# 1. 设置默认网关指向Director
echo "设置默认网关..."
route add default gw $DIP# 2. 配置Web服务（示例）
echo "配置Web服务..."
yum install -y httpd || apt-get install -y apache2# 创建测试页面
echo "Hello from Server $(hostname)" > /var/www/html/index.html# 3. 启动服务
systemctl start httpd || systemctl start apache2
systemctl enable httpd || systemctl enable apache2# 4. 确保防火墙允许80端口
iptables -I INPUT -p tcp --dport 80 -j ACCEPTecho "Real Server配置完成!"

6 总结

LVS NAT模式虽然配置相对复杂，但掌握了这些关键点后，就能构建出稳定高效的负载均衡环境。随着经验的积累，我们可以进一步探索LVS的DR和TUN模式，或者结合Keepalived、HAProxy等工具构建更加完善的负载均衡解决方案。
