模电基础：放大电路的分析方法---图解法

目录

一、共射放大电路模型

二、Rb、Rc变化的时候，对Uo放大倍数的影响

三、Rc、Rb相关的总结与记忆

四、波形分析

五、失真分析

---

        由于三极管的特性具有非线性，若仅依靠复杂的数学推导来分析其在电路中的静态工作点、动态变化以及各种参数对电路性能的影响，不仅过程繁琐，还难以直观地把握电路的工作规律，对于初学者而言更是不易理解。

        此时，图解法应运而生。它巧妙地将三极管的输入、输出特性曲线与电路的直流、交流负载线相结合，把抽象的电学量关系转化为直观的图形交点与变化轨迹。通过图解法，我们能够快速且清晰地确定三极管的静态工作点，观察信号在放大过程中的波形变化，以及分析诸如基极电阻、集电极电阻等参数改变时，电路性能（如放大倍数、工作点稳定性等）的变化情况。可以说，图解法为我们搭建了一座从理论公式到实际电路工作状态的直观 “桥梁”，是深入理解三极管放大电路工作原理、助力新手入门电子技术的重要分析工具。

        图解法最大的作用就是帮助我们定性分析，而非定量计算。

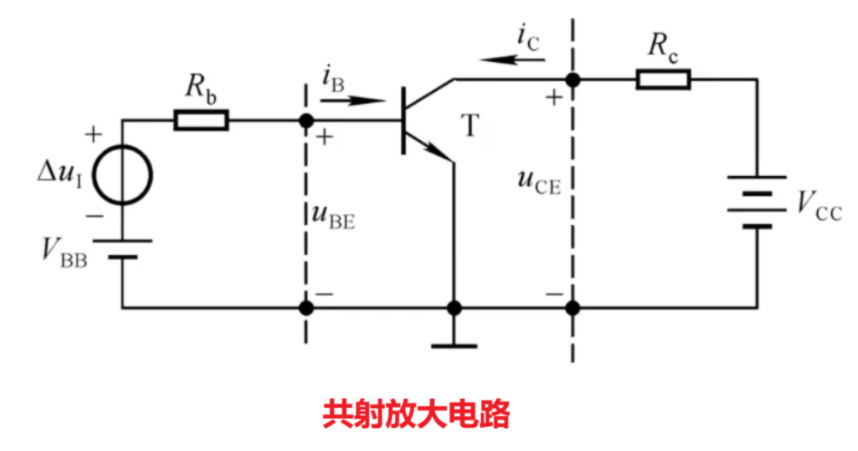

一、共射放大电路模型

这是基本电路模型，我们对此利用输入输出回路方程画曲线，可以得到斜率。

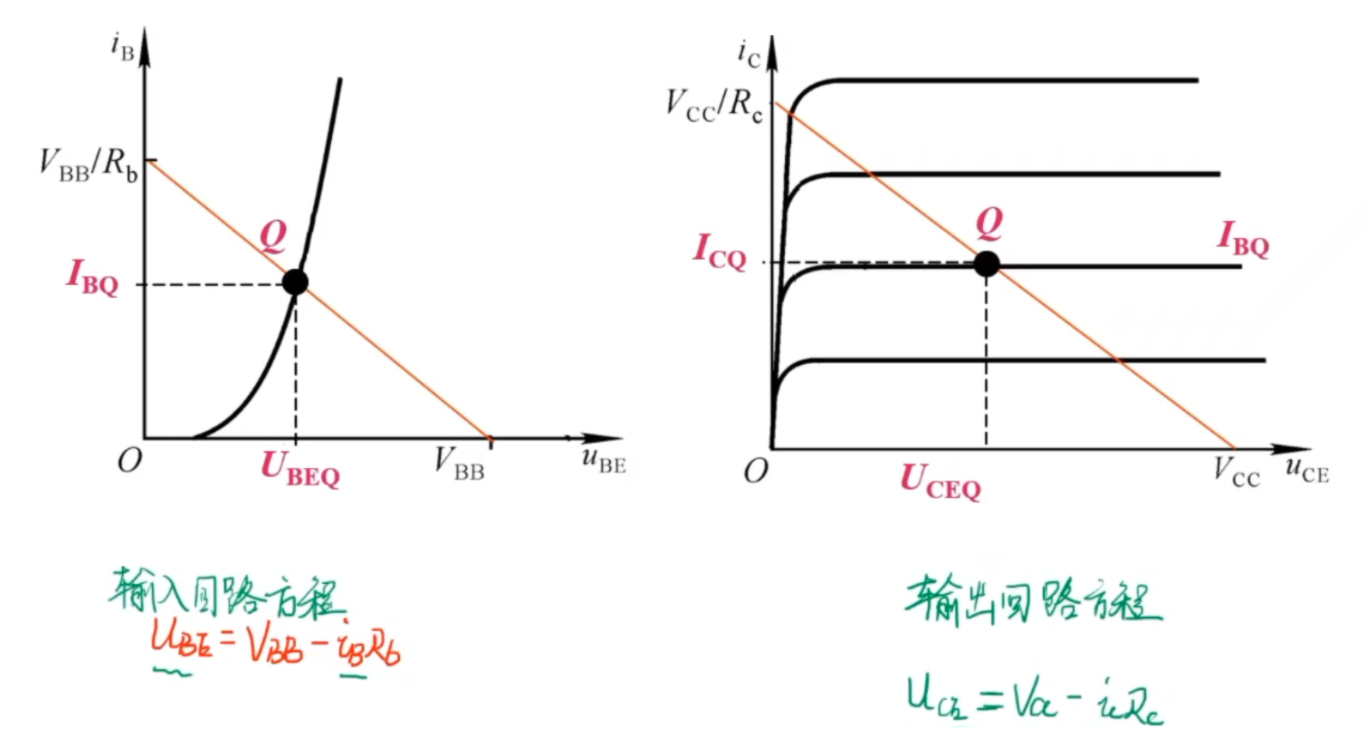

输出、输入回路方程与三极管特性曲线联立：

二、Rb、Rc变化的时候，对Uo放大倍数的影响

三、Rc、Rb相关的总结与记忆

可以用闸门和水泵来类比记忆：

        因为输入回路是通过B把信号传导到输出回路的，所以把 Rb想象成 “输入闸门”：当Rb越大，对电流的阻碍也就越大，闸门开放就越小。所以相同信号源的时候，输出回路感受到的放大倍数就越小；当Rb越小，对电流的阻碍越小，闸门开的较大，同样的信号源情况下，输出回路感受到的放大倍数也越大。

        由于输出回路的输出电压是通过Vcc-iC*Rc得到的，所以Rc标志着电流转换为电压的能力，Rc越小，其转换成的电压也越小，相同信号源情况下，Rc的电压降减小，总量不变，所以对输出电压的变化影响小，导致放大倍数减小；当Rc越大，对电流转换为电压的能力越强，放大倍数也越大。

        Rb可以看做闸门的开口程度；Rc可以看做电流转换电压的能力

四、波形分析

        在波形分析中，我们以前的图像都是讨论电路中的属性间的关系，但是并没有包含时间t和角速度w，所以想要同时分析他们就显得比较困难，需要用很多直线来表示微变信号源的波动。于是这里我们做出改进。

输入回路曲线的改进：

输出回路曲线的改进：

五、失真分析

        当静态工作点Q设置的不合理时，就可能在输入回路或者输出回路，让三极管没有工作在放大区。比如随着微变交流信号源的接入，输入回路可能进入三极管未开启的状态，即截止区；或者输出回路进入了饱和区。

截止失真（顶部失真）：输入回路工作在了截止区

饱和失真（底部失真）：输出回路由于ic过大，工作在了饱和区
