电视插座要按规格、型号数个数，而CAD快速看图的图形识别就能一键识别图纸上的图例，自动帮你数清楚有多少个插座，准确又高效，搞造价的用起来很方便。

一、有线电视系统安装

有线电视系统所用部件应具备防止电磁波辐射和电磁波侵入的屏蔽性能。室外使用的部件还应有良好的防潮、防雨和防霉措施。再有盐雾、硫化物等污染区使用的部件，应具有抗腐蚀能力。

二、电视插座

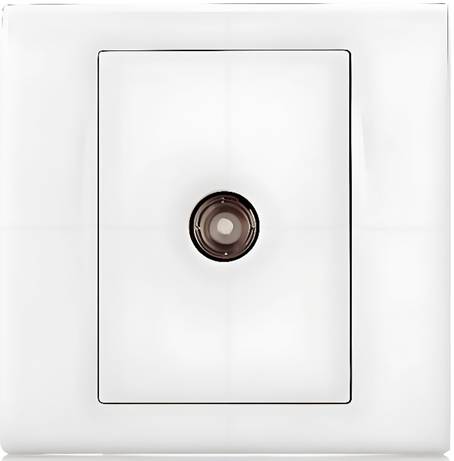

TV插座，也称为电视天线插座，是其最核心的电视信号接口，外观为一个圆形孔洞并中心带有一根针，用于连接同轴电缆，其功能是接收有线电视（CATV）或数字地面波（DTTB）的信号以播放电视节目。

三、喷头的计量规则

1.定额规则。

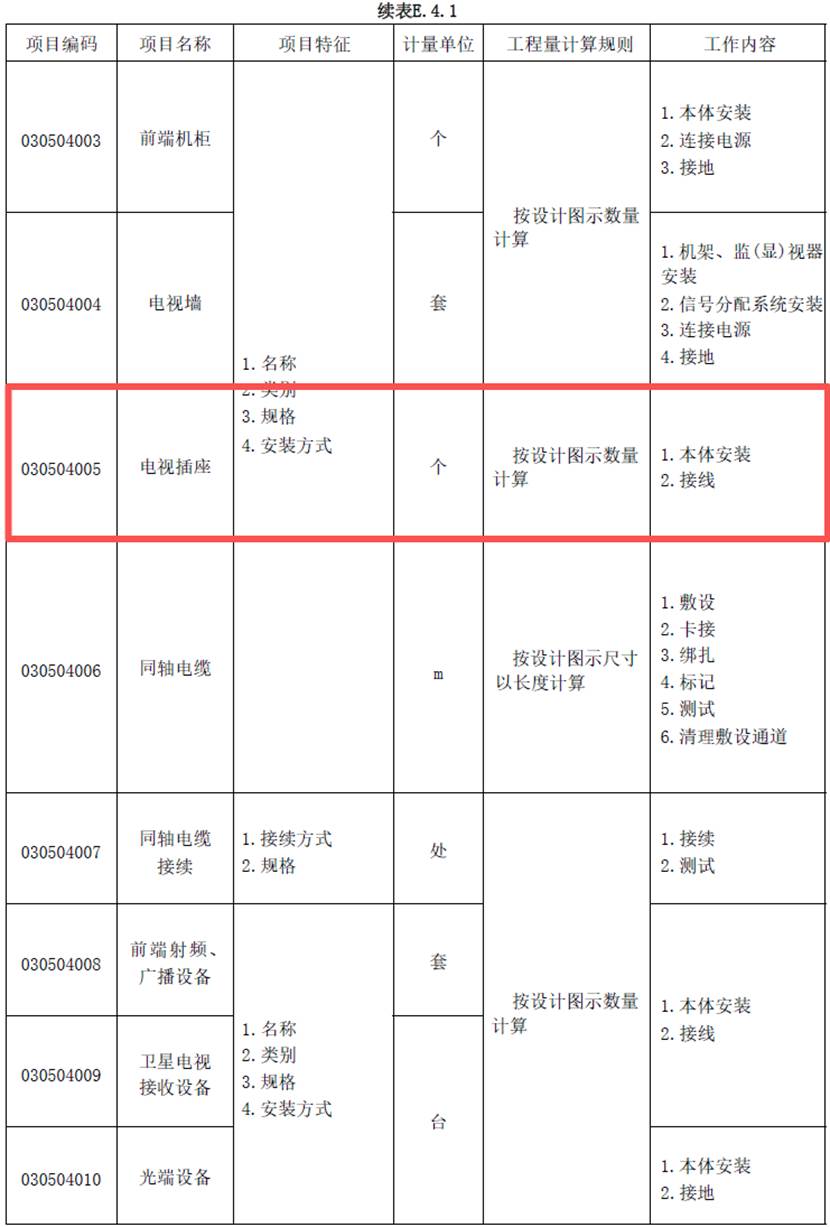

电视插座按设计图示数量计算，分规格、型号、安装方式，以“个”为计量单位。

2.清单规则。

四、实例分析

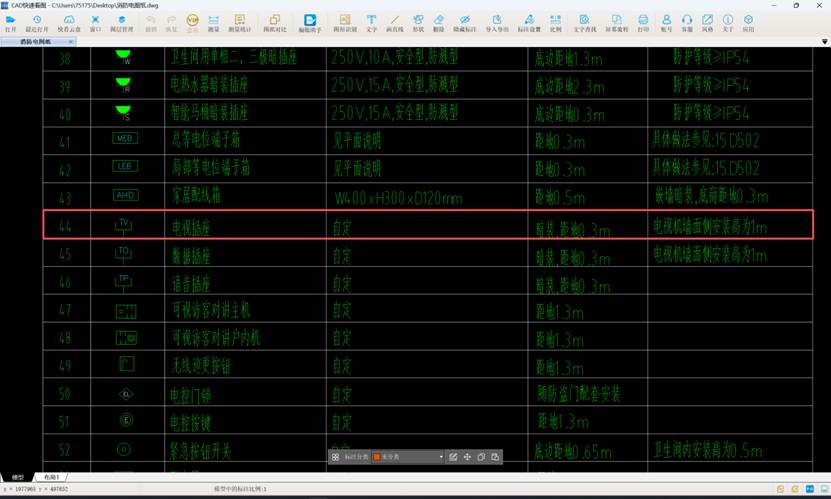

1.观察某住宅的图例材料表，确定电视插座的图例和相关信息。

2.用CAD快速看图查看图纸并计量

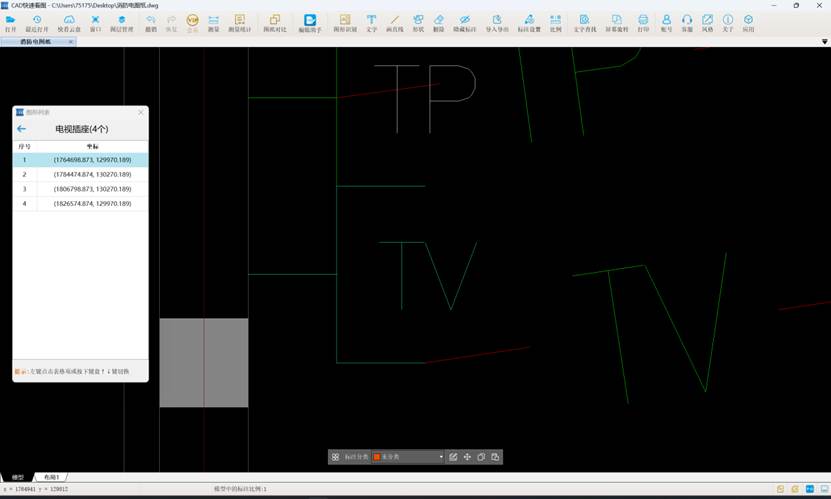

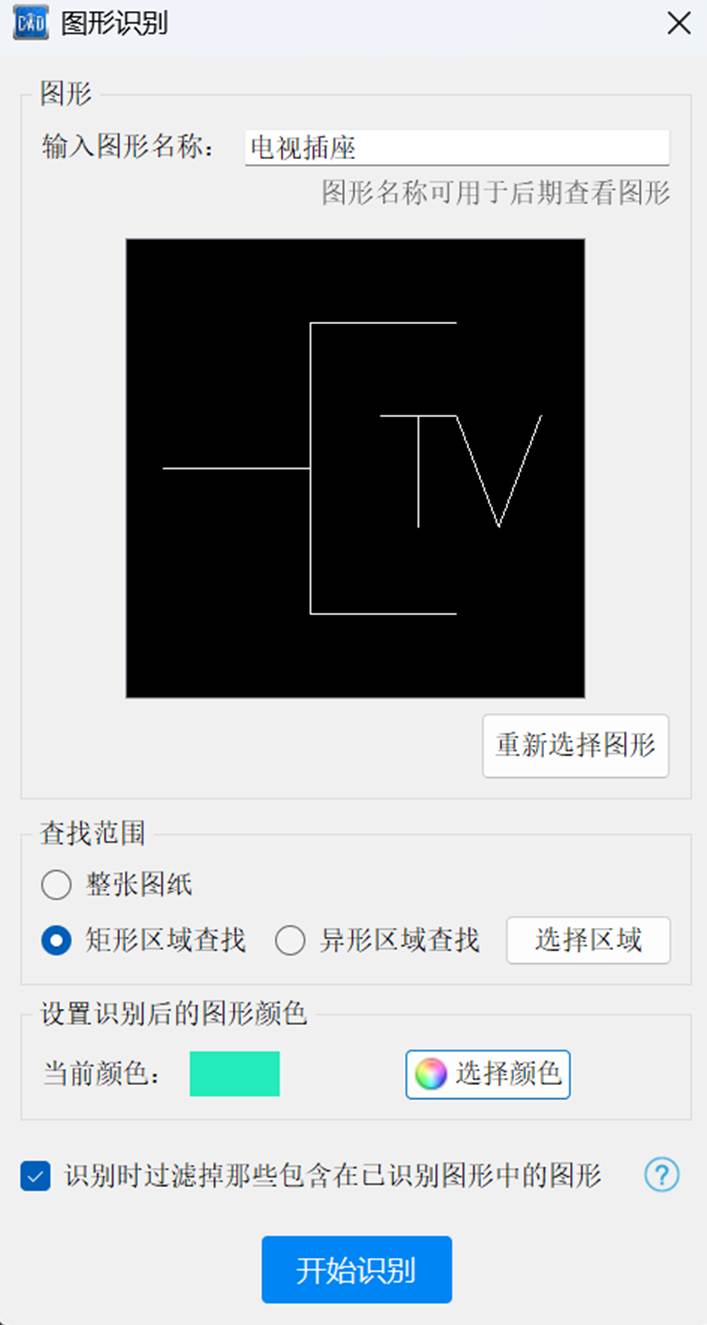

使用【图形识别】功能，框选平面图中某个电视插座，弹出对话框，图形名称命名为：电视插座。查找范围选择矩形区域查找，框选一层弱电平面图，点击开始识别，得到该电视插座数量为4个。

其它类型有线电视设备也可依据此方法计量，在此不再赘叙。

用CAD快速看图软件的“图形识别”功能，能自动框选和统计图纸上插座的数量，计算插座工程量，特别省时省力，比人工数快多了。
