STM32---看门狗

简介

看门狗实际就是计数器，当到喂狗的时间程序将自动重装器的值给计数器，看门狗的计数器是自减计数器，当减到0，会有一个信号提醒我们程序有问题，没有及时喂狗，所以我们要再计数器自减到0前把自动重装器的值个计数器

独立看门狗

框图

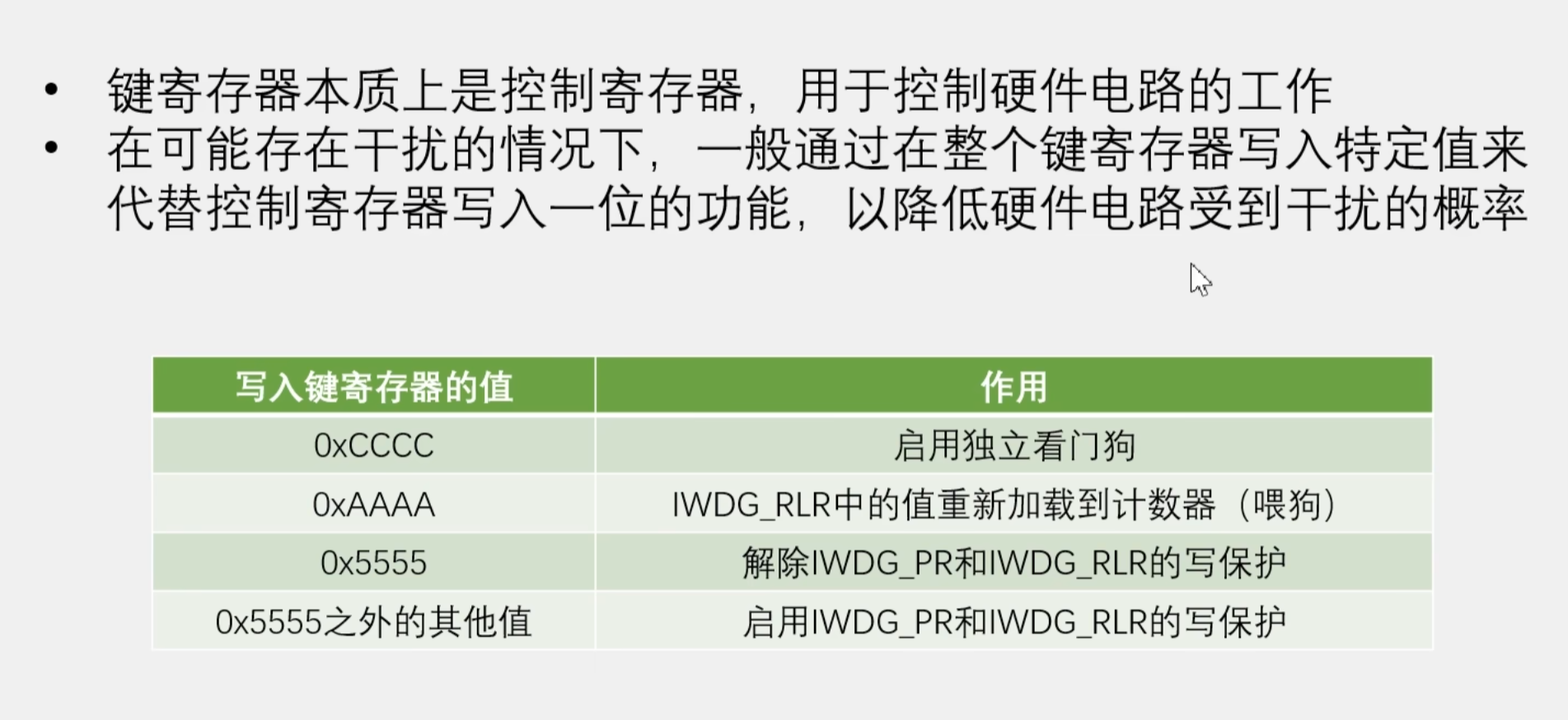

这里的键寄存器就是电路把自动重装器给计数器的工具

窗口看门狗

窗口看门狗比独立看门狗更严格，如果喂狗时间过早或过晚都会复位，对时间更严格，

窗口看门狗的时钟来源是APB1（32MHZ），不是独立时钟

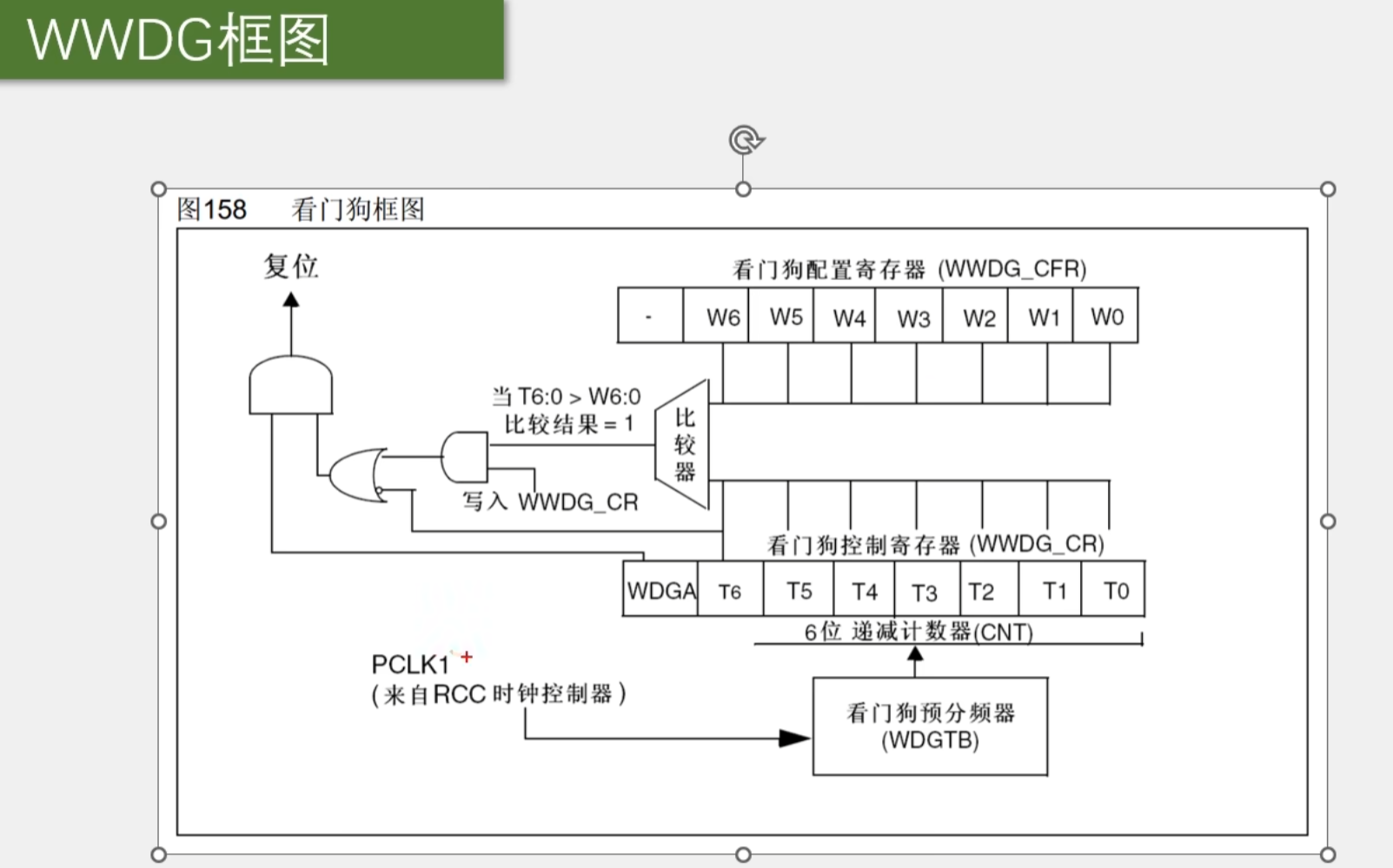

框图

这里的计数器也是自减计数器，T0-T5是计数的位，T6是溢出位，但T6为1时表示没有溢出，为0时表示溢出了

WDGA这是使能位，当此位为1则是使能0为失能

窗口看门狗他没有自动重装器需要我们自己手动给计数器换值，W6-W0是提前喂狗的设计，我们先给这个寄存器一个值，当我们开始给计数器换值时会触发比较器，比较W0-W6和T0-T6的值谁大如果T6-T0的值比W6-W0大，那就是喂狗喂早了，触发复位

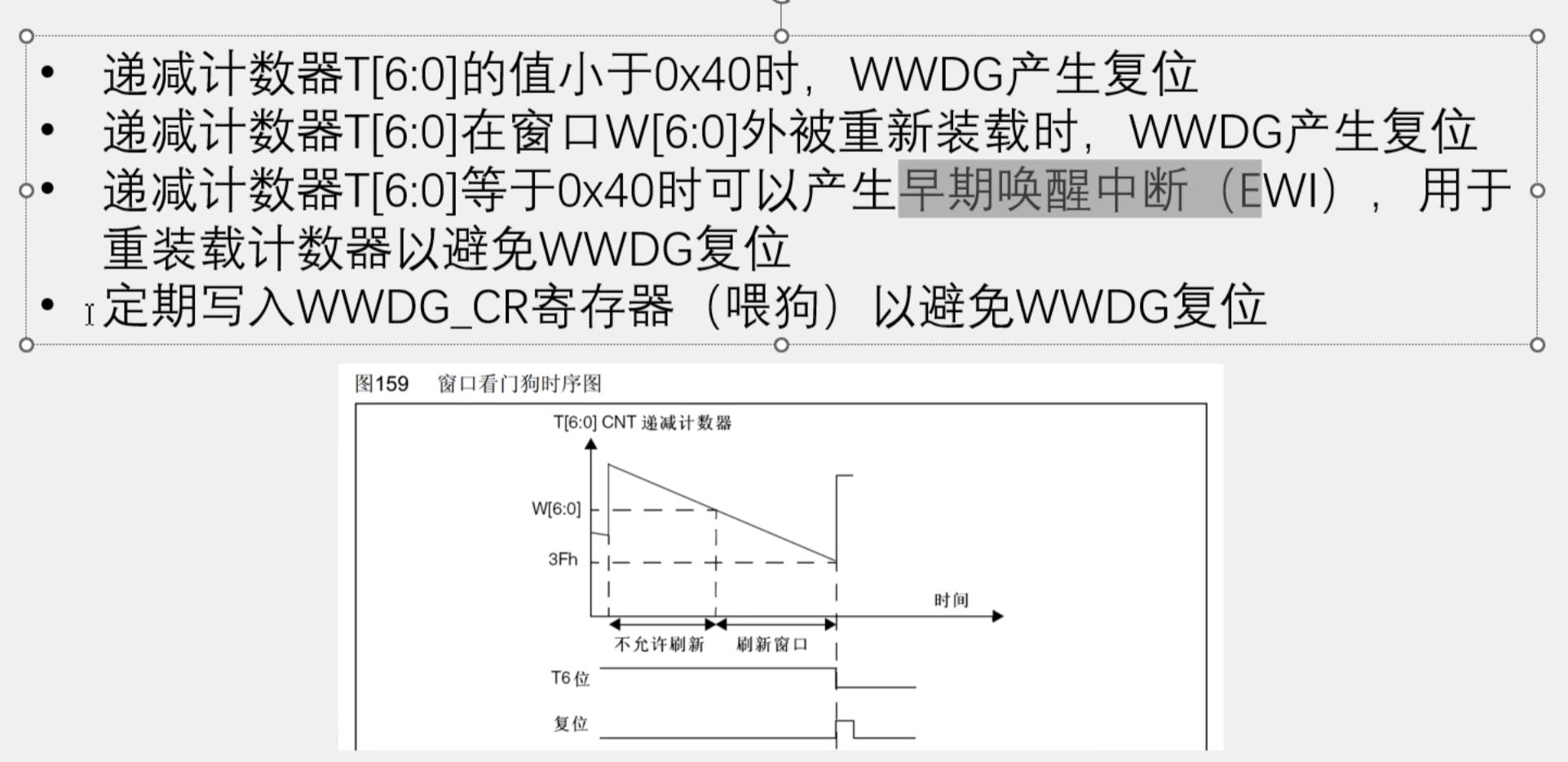

WWDG_CR特性

差别
