ARM架构学习6.2——中断理解
一、中断
1. 按键硬件与 GPIO 基础配置
1.1文件：
KEY：作为接收高低电平的信号
引脚的名字（用外设功能命令）
1.2看

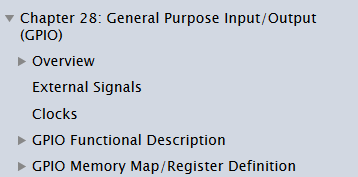

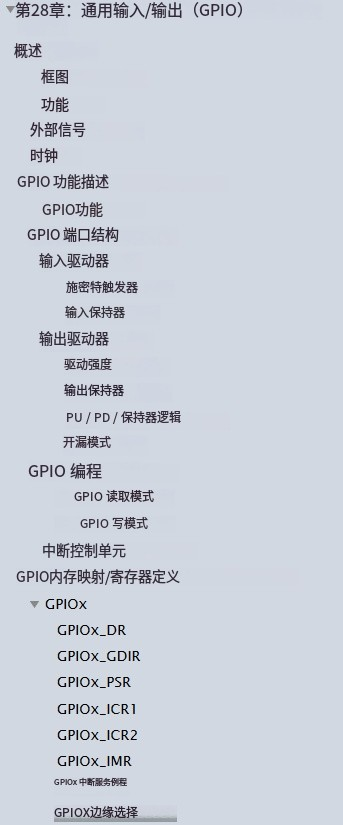

1.3GPIO的引脚功能：

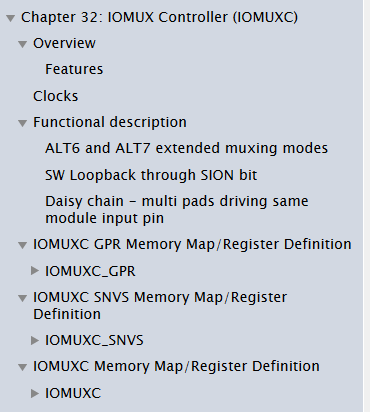

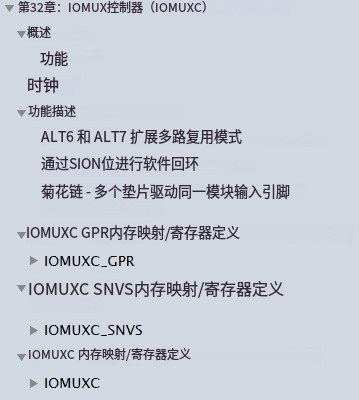

直奔两个寄存器映射表：IO复用设置——找

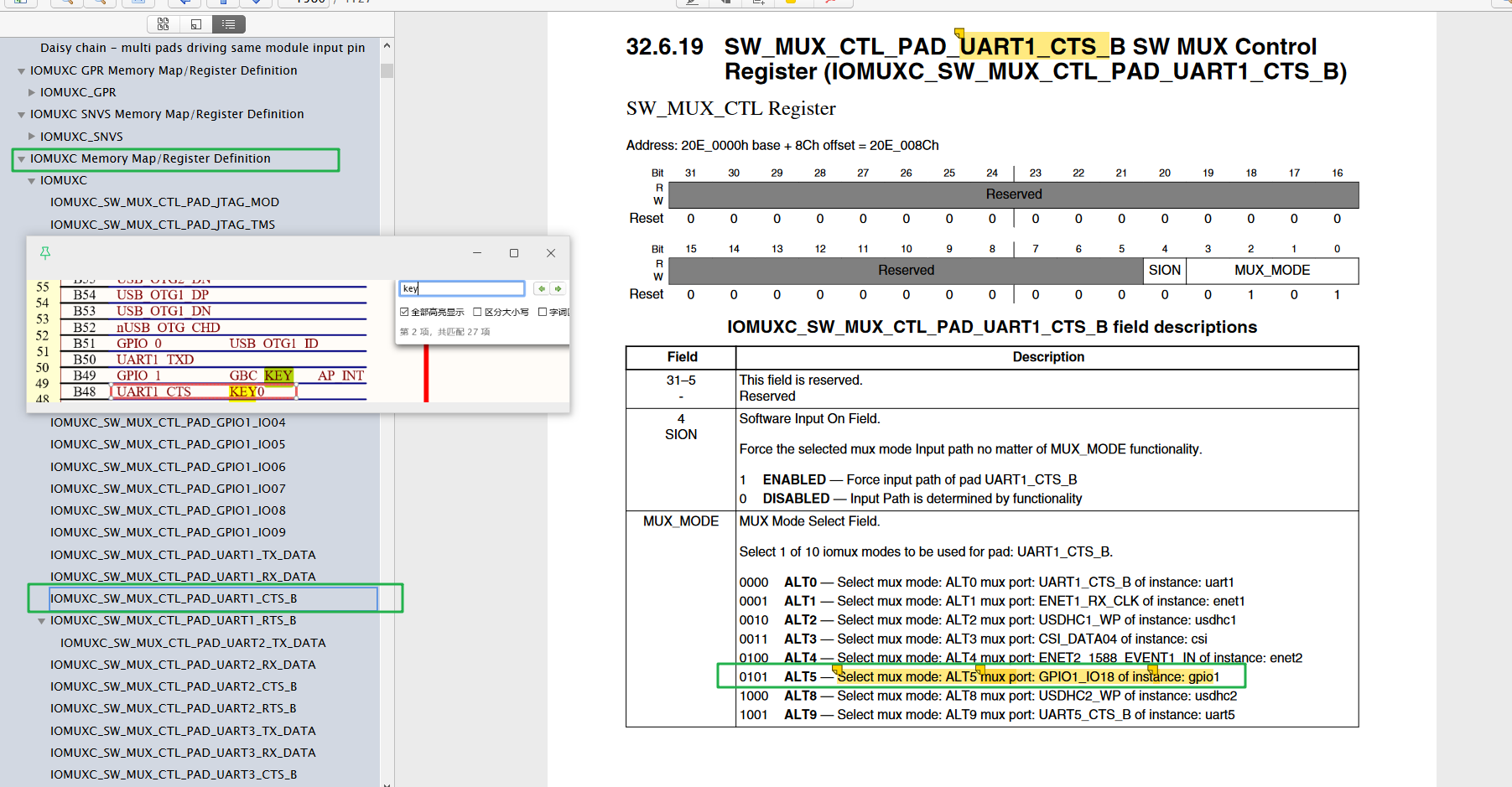

key引脚用于io，因此找是否有用于io的，发现了（0101 ALT5 — Select mux mode: ALT5 mux port: GPIO1_IO18 of instance: gpio1）
对gpio来说 sion无所谓
1.4电气特性配置中
keyGPIO作为输入，来配置一下电气属性

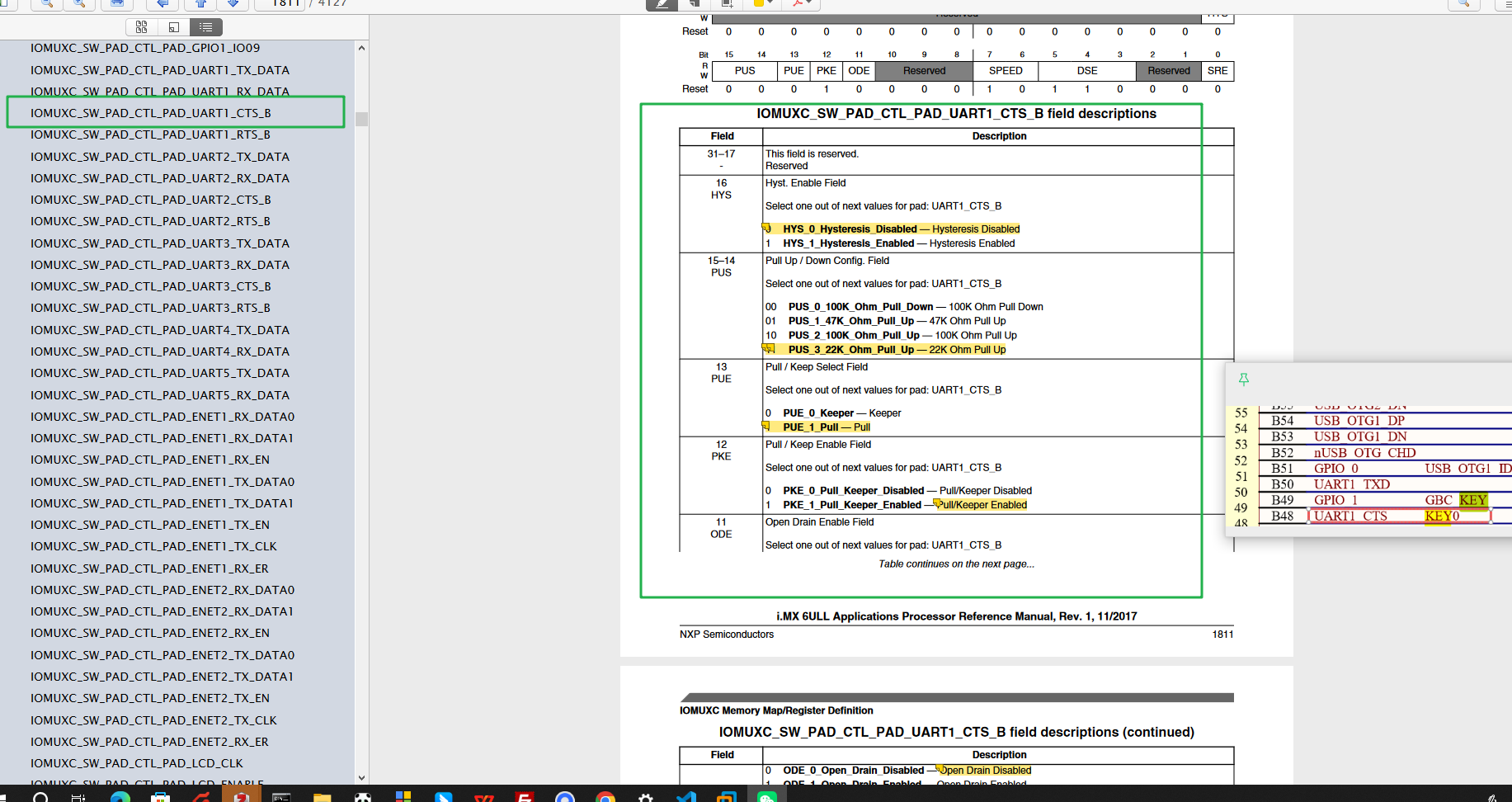

16施密特触发器、实时比较器（HYS）可以消除毛刺，增加了之后，实时性降低
15-14PUS 阻值配置 （上拉电阻、下拉电阻，不成文的规则：10K电阻）
13PUE 模式选择（输入选保持or上拉模式）（上拉 1）
12PKE（使能）上拉使能
11 ODE 开漏还是推挽使能（推挽高低电平就可以）
7-6采样速率（中速 100mhz）
5-3DSE（不用动）
1111 0000 1011 0000 F0B0
按键外设配置与实现总结：
- 按键电路通过上拉电阻设计，按键按下时引脚被拉低至GND，形成低电平有效信号。
- 引脚复用功能需配置为GPIO模式（MUX设置为0101），并启用内部上拉电阻（PUE=1, PUS=1）。
- 电气特性配置中选择22K上拉电阻（对应值F0B0），速度设为中速（100MHz），输入模式下DSE无需配置。
- GPIO方向寄存器（GDIR）需将对应位清零以设置为输入模式，通过DR寄存器读取引脚电平状态。
2轮询方式的问题分析
- 当前采用while循环持续检测按键状态的轮询方式存在响应延迟和事件漏检的风险。
- 在复杂业务场景中，若主循环执行耗时操作（如延时或传感器读取），可能导致无法及时响应按键动作。
- 轮询机制占用CPU资源，不适合处理高实时性要求的事件，尤其在安全关键系统中不可接受。
- 实时性要求高立即处理的项目：不能内核来一个个检查 GPIO18引脚是否变化，需要GPIO18引脚变化上报给内核——中断。高实时场景：必须“引脚变化 → 立即上报内核” → 中断机制
中断流程：
外设产生中断、GIC控制器、内核处理中断
1发出中断：中断源发出请求
2内核检查中断是否被屏蔽：
3中断优先级判断
4保护现场
5中断优先级判断
6恢复现场
3中断机制引入与GIC架构
- 中断机制允许外设主动通知CPU处理紧急事件，避免CPU持续轮询，提升系统效率和响应速度。
- GIC（通用中断控制器）作为ARM架构的核心组件，负责管理多个中断源的优先级、屏蔽和分发。
- GIC支持SPI（共享外设中断）、PPI（私有外设中断）和SGI（软件中断）三类中断，范围为0-1019号。
- 多核系统中GIC通过分发器决定中断应送达哪个处理器核心，单核系统则固定发送至CPU0。
4GIC控制器：（有专门的手册：ARM Generic Interrupt Controller(ARM GIC控制器)V2.0.pdf）
中断通知寄存器 IAR：（判断是谁产生的中断）
中断结束寄存器 EOIR（把中断标志位清理 写1清除）
4协处理器coprocessor
- CP0-CP15
- 浮点型运算cp10 cp11
- cp15协处理器是GIC地址总线的地址存放（专门的手册Cortex-A7 Technical ReferenceManua.pdf）
协处理器与系统控制
- GIC控制器基地址不公开，需通过协处理器CP15的CBAR寄存器获取其挂载地址。
- CP15协处理器负责管理系统级功能，包括MMU、cache控制、异常向量表重映射等关键配置。
- 异常向量表基地址可通过VBAR寄存器重新定位，i-cache使能位（bit12）可控制指令缓存开关。
- 浮点运算由CP10/CP11协处理器处理，主内核本身不具备浮点计算能力。

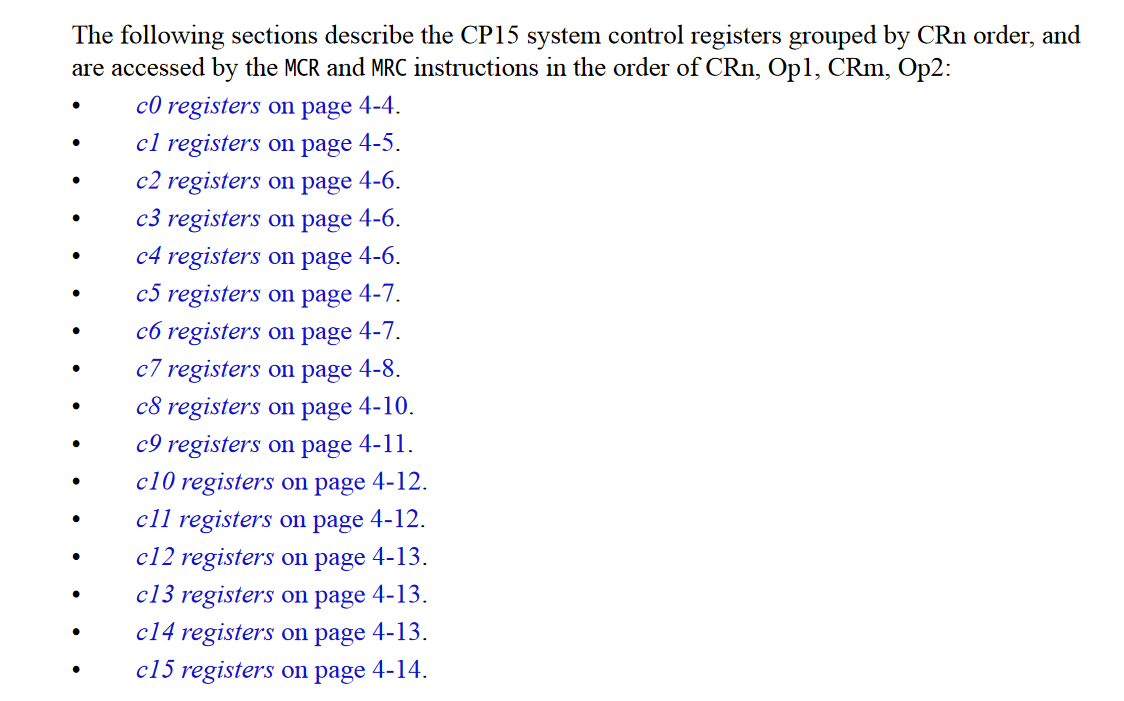

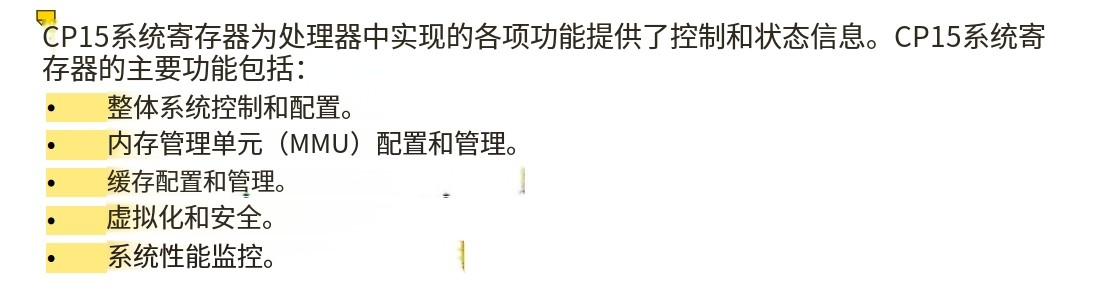

CP15协处理器 有16组处理器：

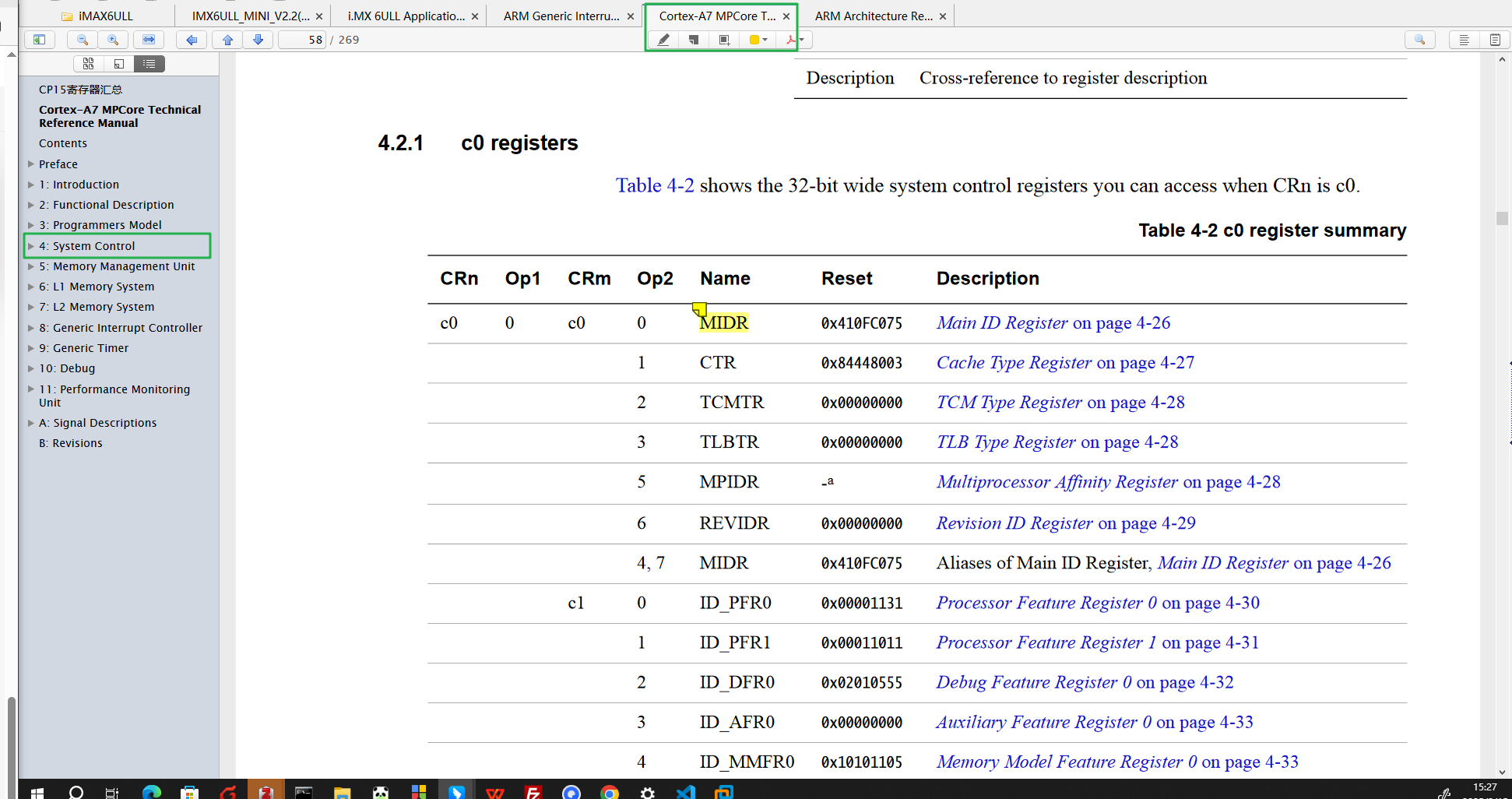

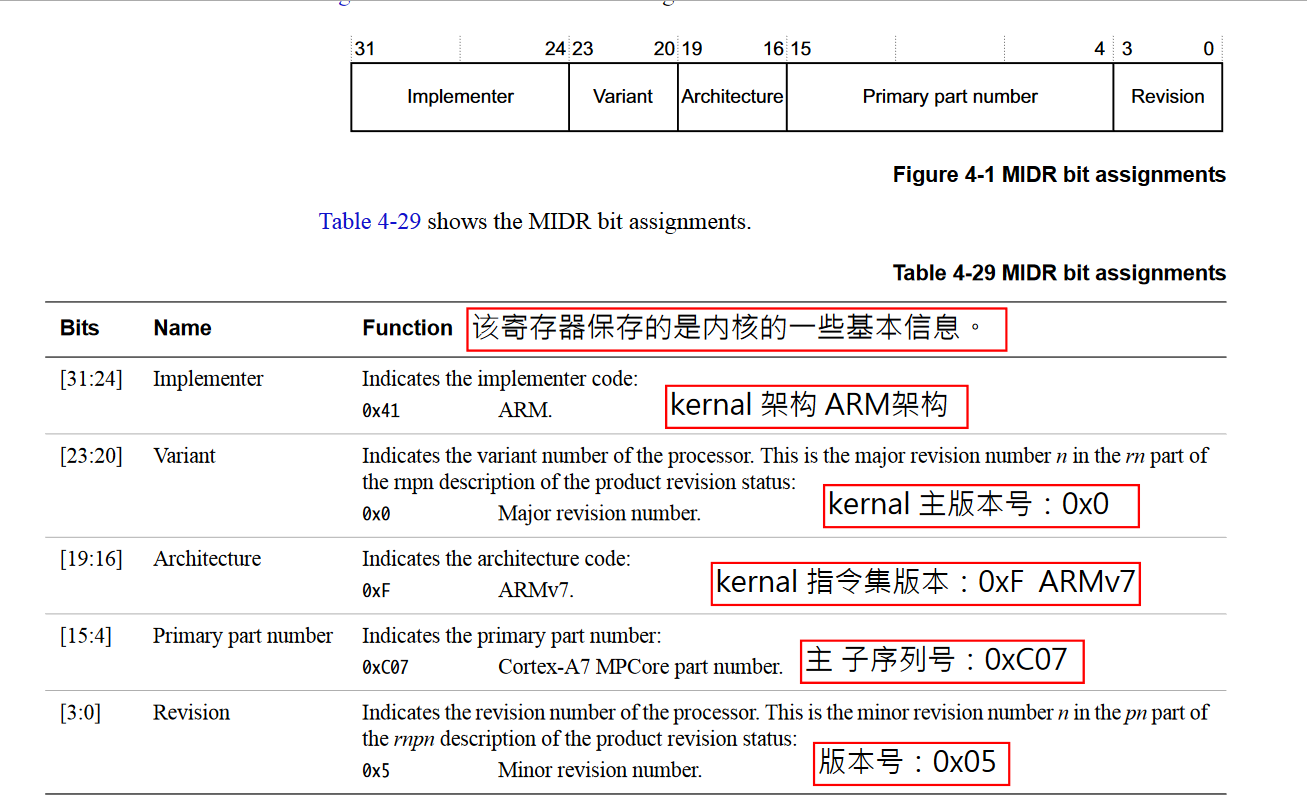

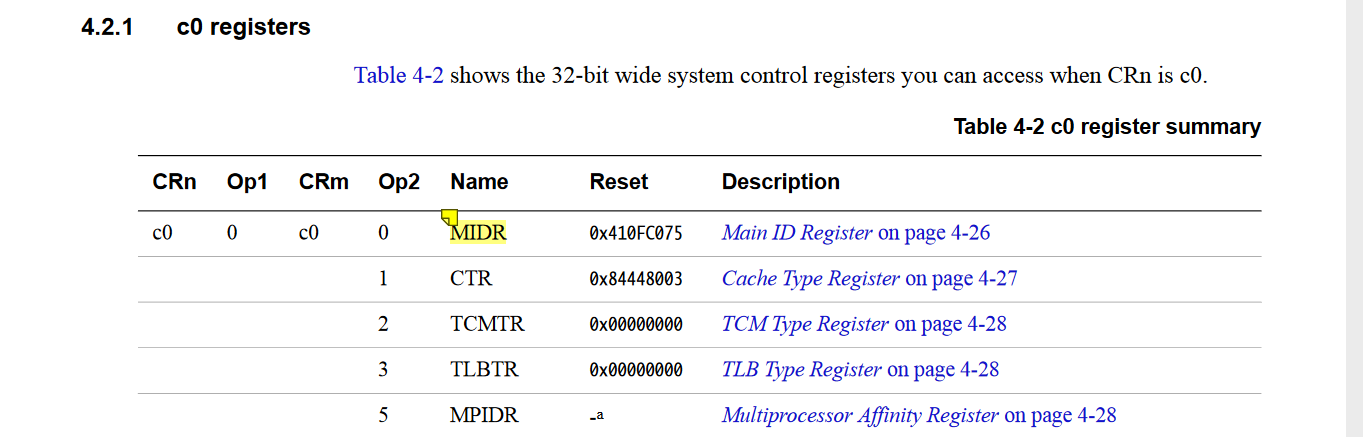

4.1c0 里MIDR：主寄存器
寄存器把bit分为了五个域

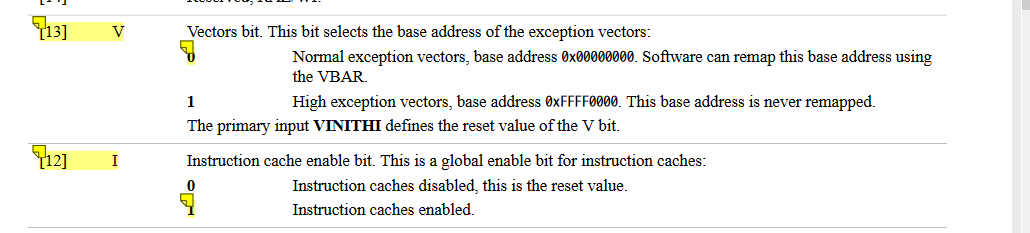

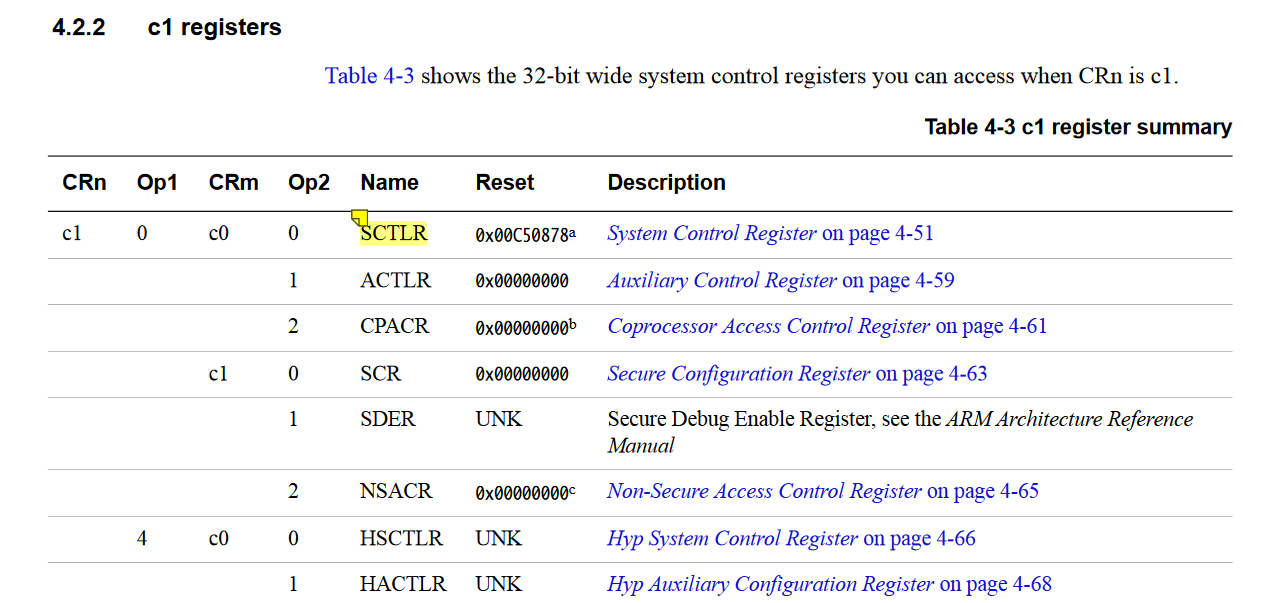

4.2c1 的系统控制寄存器SCTLR：

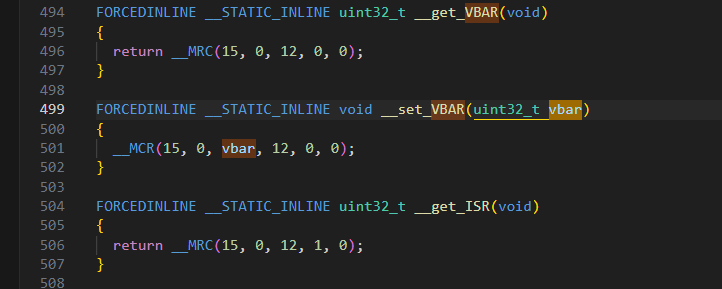

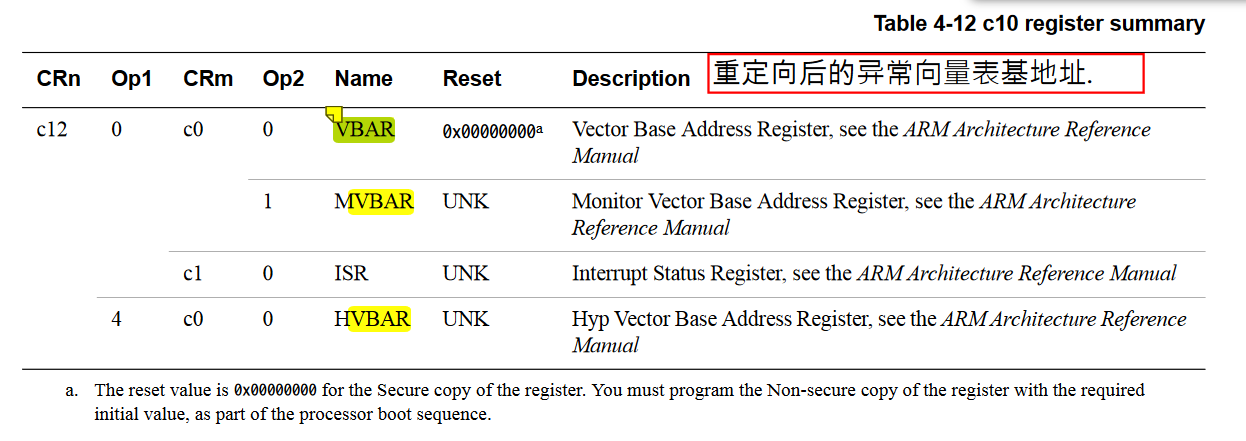

可以通过V（0）改VBAR（之前上电默认为0）
VBAR：重定向后的异常向量表基地址（本质改的是PC寄存器上电后的初值）
icache ：设1 使能 后面也有控制dcache的（icache开 dcache关闭）

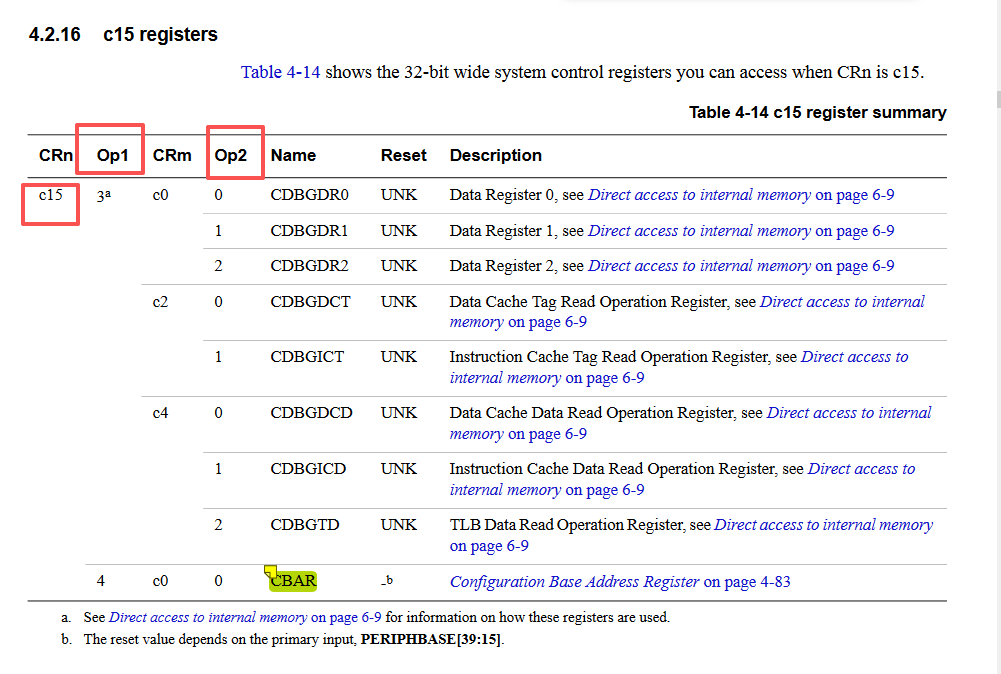

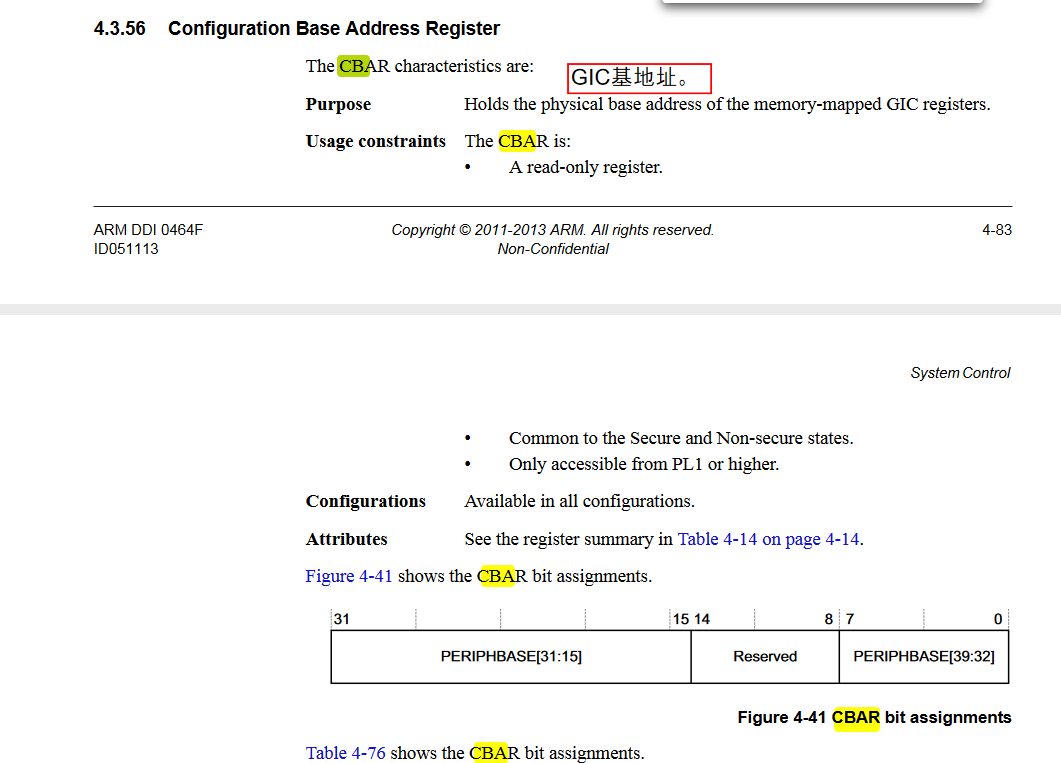

CBAR 存放GIC基地址

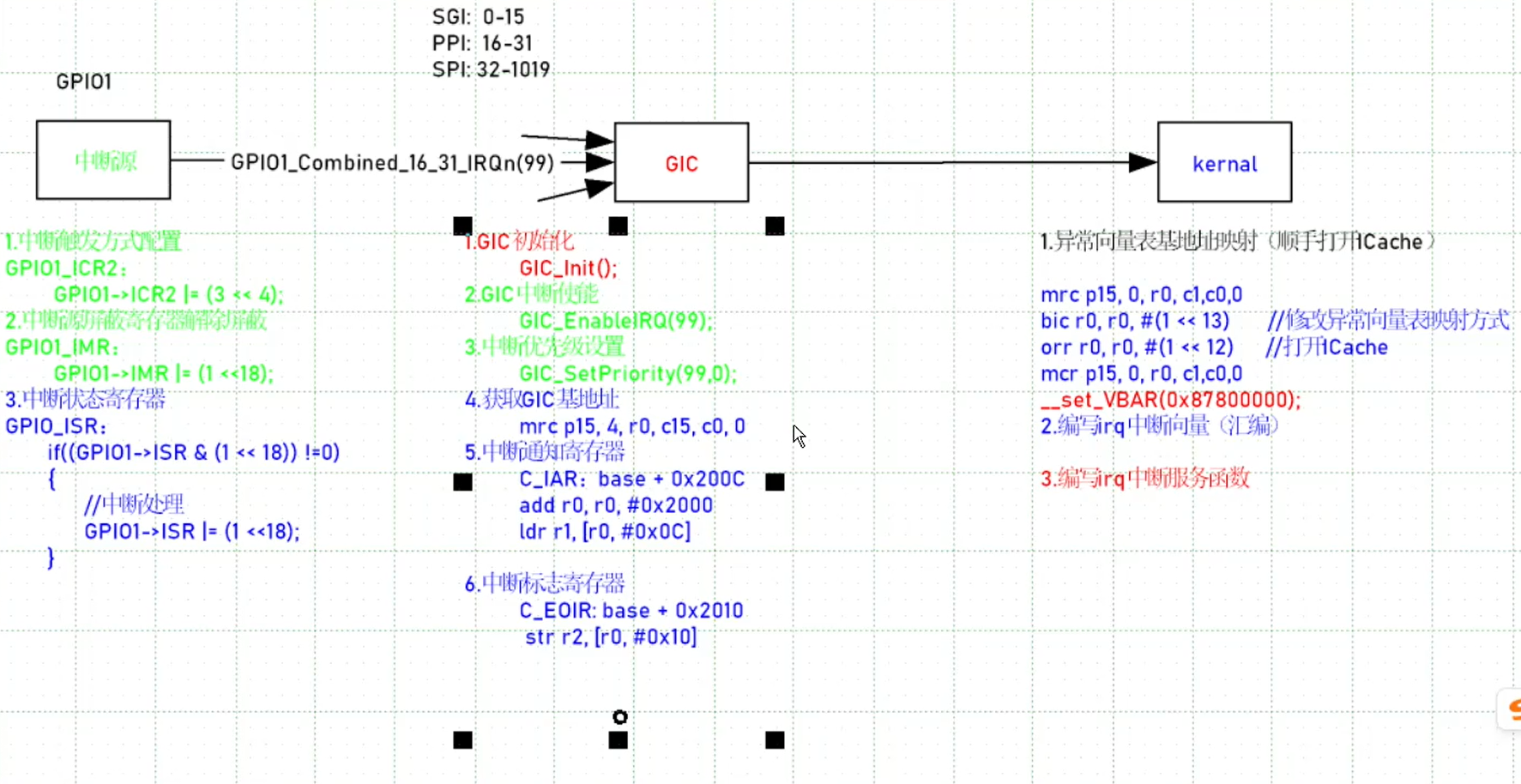

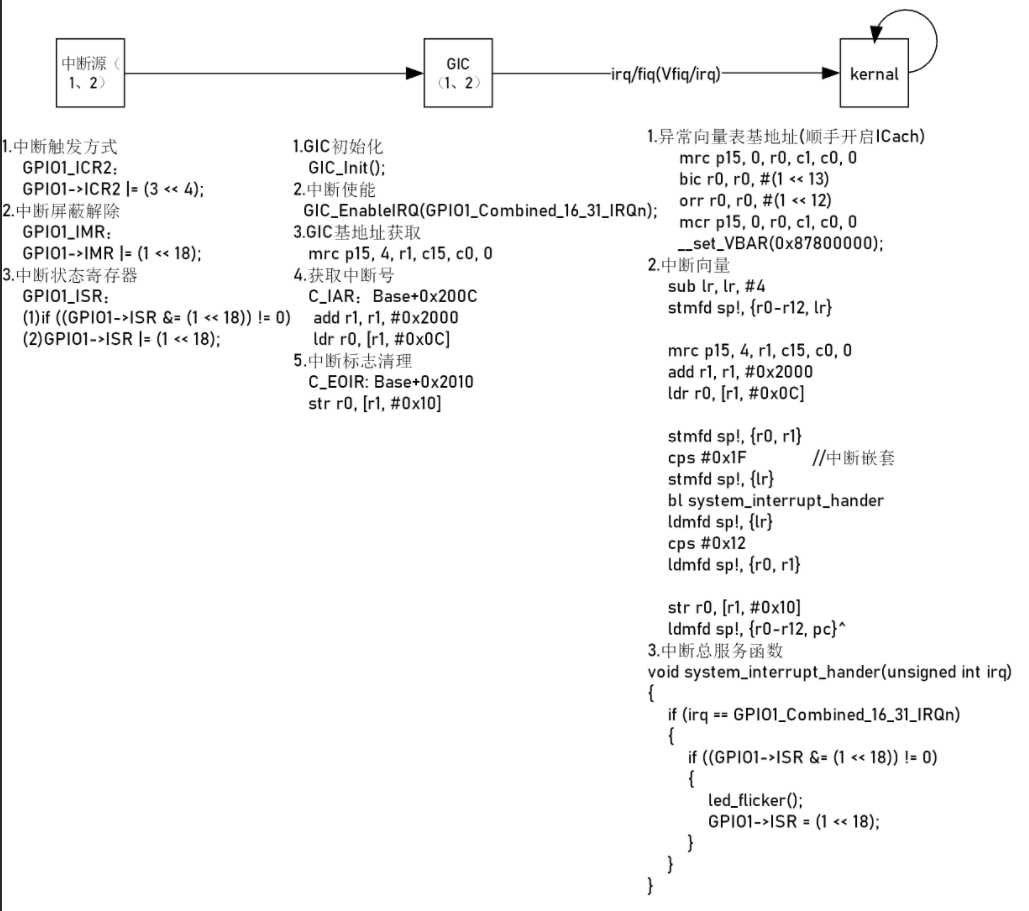

5中断流程：
5.1中断源级配置（GPIO侧）

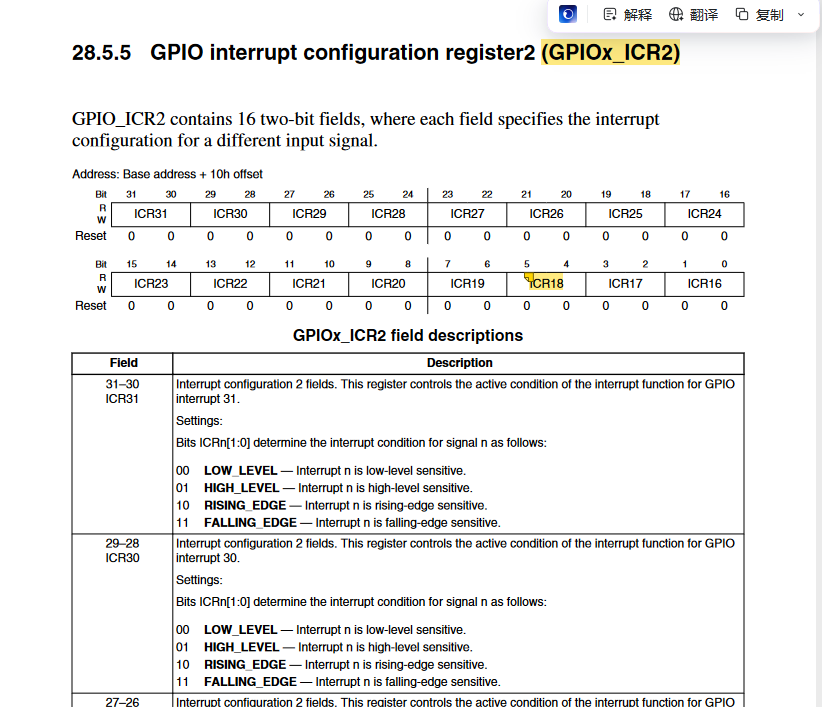

寄存器 功能 典型值/操作 ICR2 触发方式 bit4-5 = 11 → 下降沿 IMR 屏蔽解除 写 1 → 使能 ISR 状态查询 读 1 → 有事件；写 1 → 清标志
IMX6ULL 参考手册：
1ICR中断触发方式
- ICR0（0-15位）的状态：高电平、低电平、上升沿、下降沿等处理方式
- ICR1（16-31位）的状态：高电平、低电平、上升沿、下降沿等处理方式
- gpio18引脚处理ICR2中的bit4 和bit5 （11 表示下降沿触发）

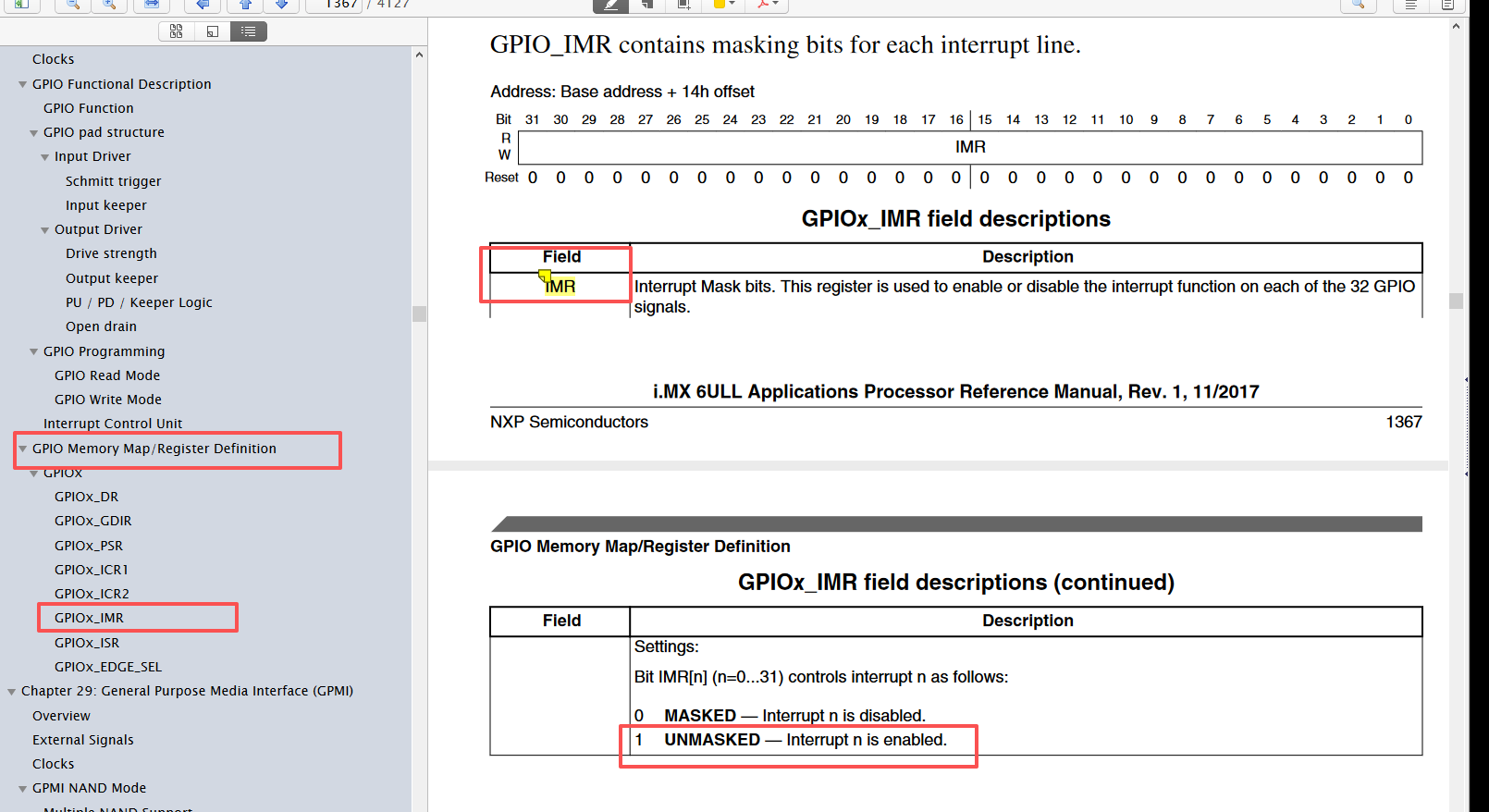

2中断屏蔽寄存器解除IMR
允不允许中断从中断源发送出去？
中断掩码：1 使能 表示允许中断

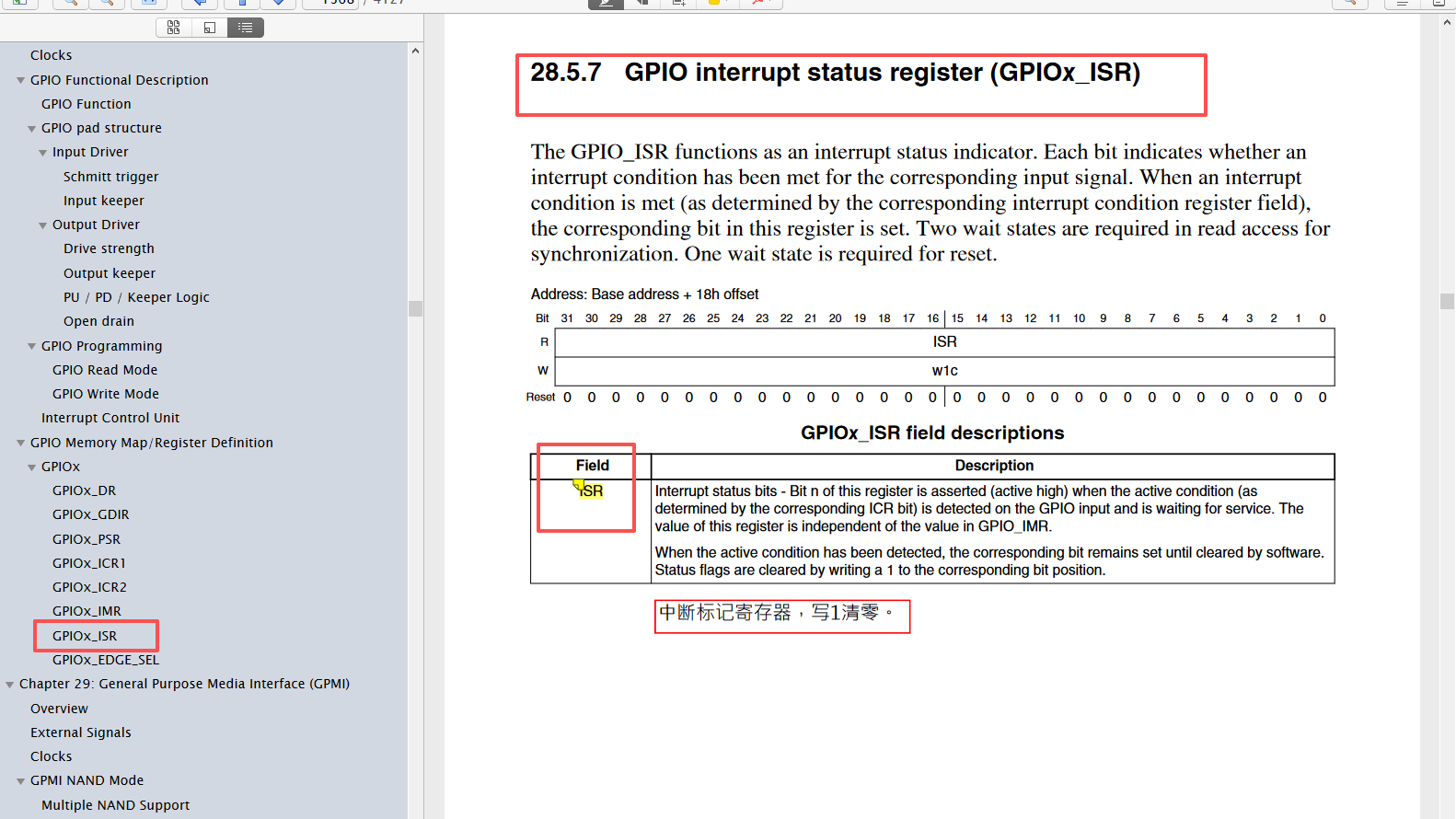

3中断状态寄存器ISR （判断32位哪个位置的引脚为1 代表这个引脚产生中断）
中断有一千多个，从中断小组里区分中断，找到这个中断之后，要清除中断状态（置1）
5.2 GIC 控制器级流程（160个中断）
内部 外部（设备中断）

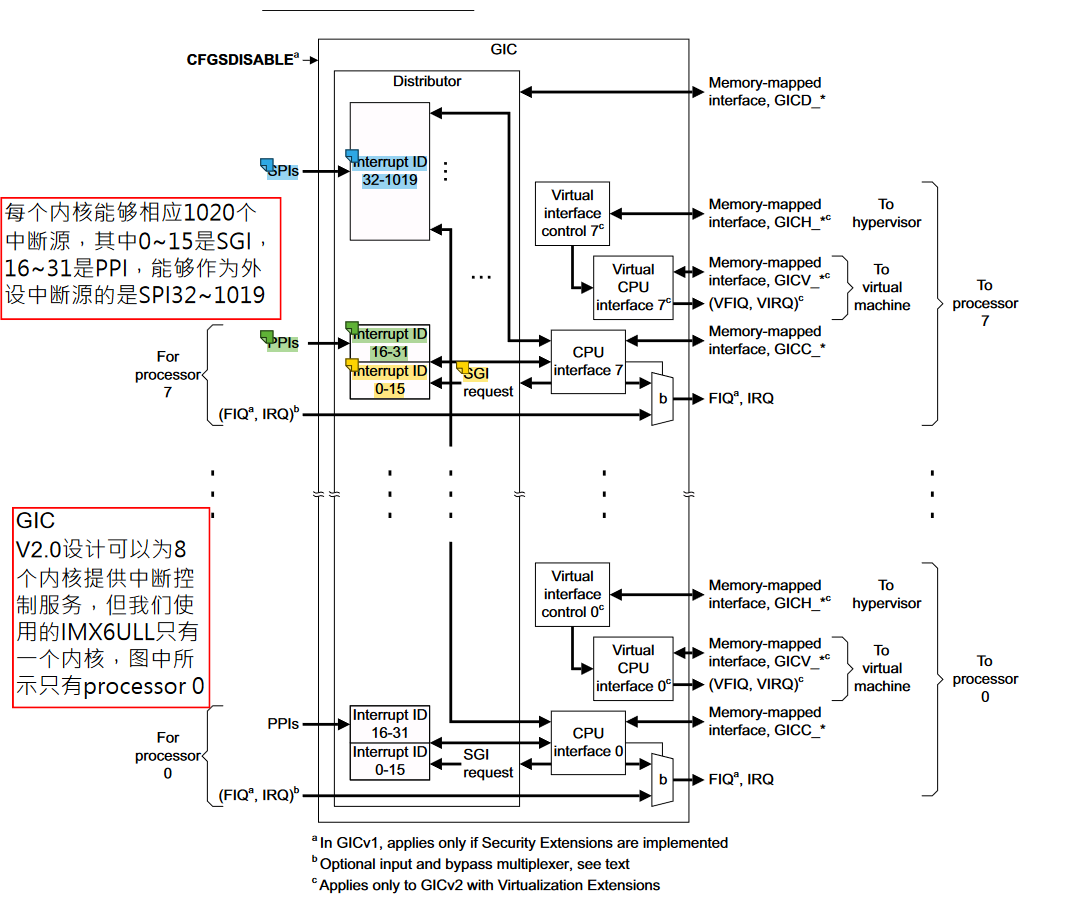

SGI（软件中断）和PPI（私有外设中断）和 SPI（共享外设终端）
16+16+（128个）=160个

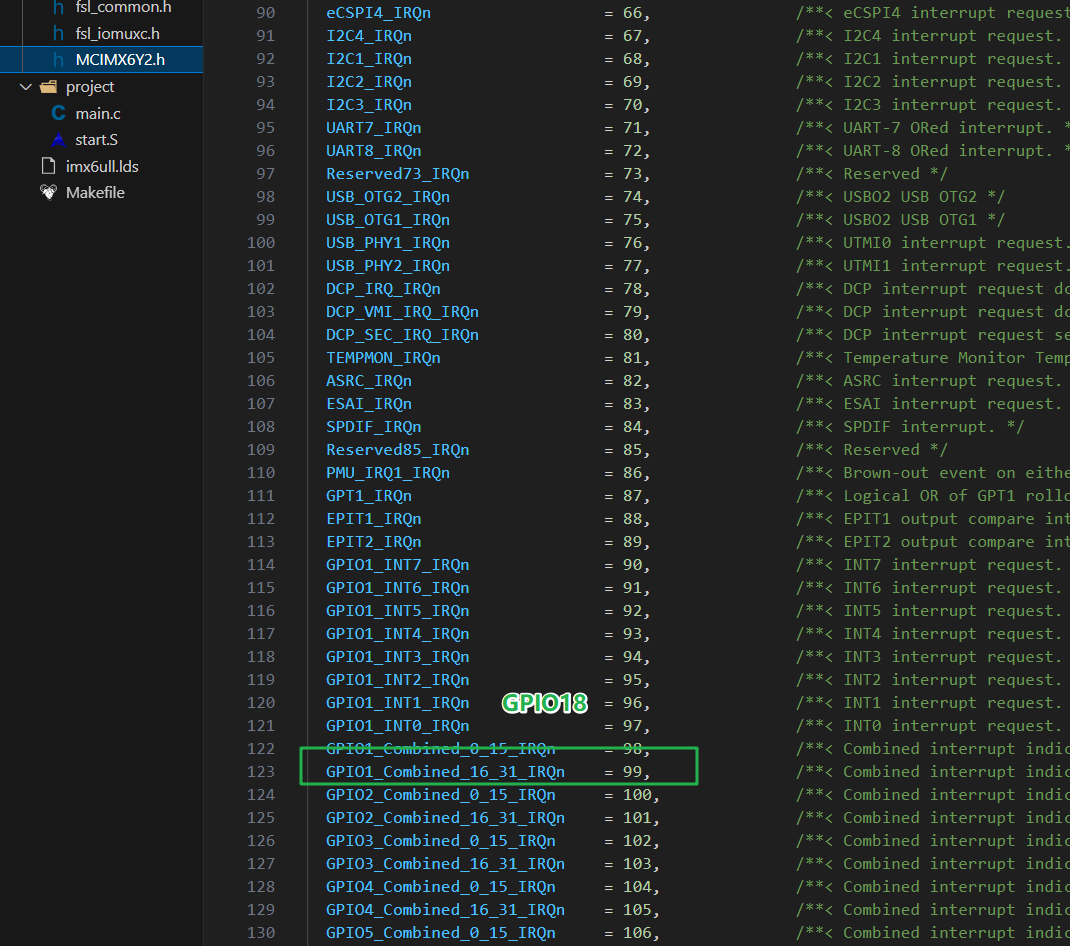

中断号（99）先找到一个大组，中断号越小 中断优先级越高
可能是16-31之间任何的任何一个引脚产生的中断，如何区分那一个呢 是通过GPIO_ISR区分的
1获取基地址，基地址即GIC首地址 存在CP15协处理器里CBVR
基地址：mrc p15，4, r0, c15, c0, 0 (获取p15地址放入r0里面)

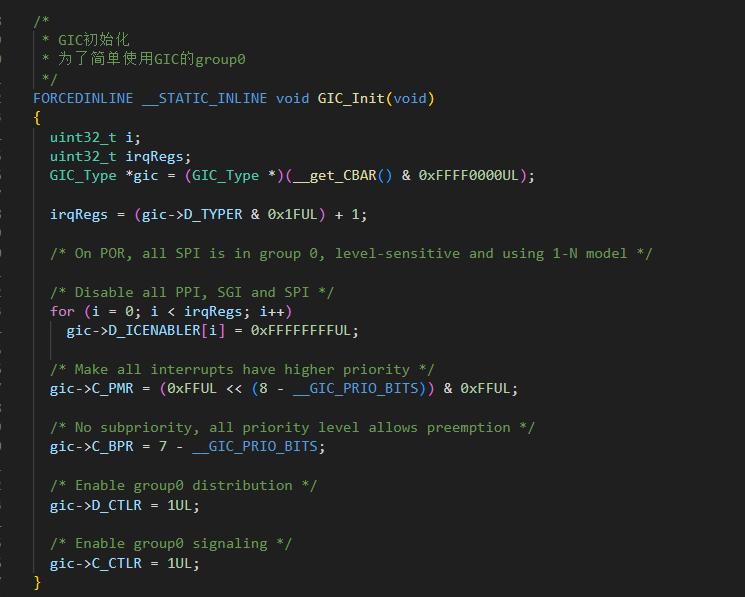

2GIC_Init 初始化GIC 分发器+CPU接口使能
使用函数：GIC_Init

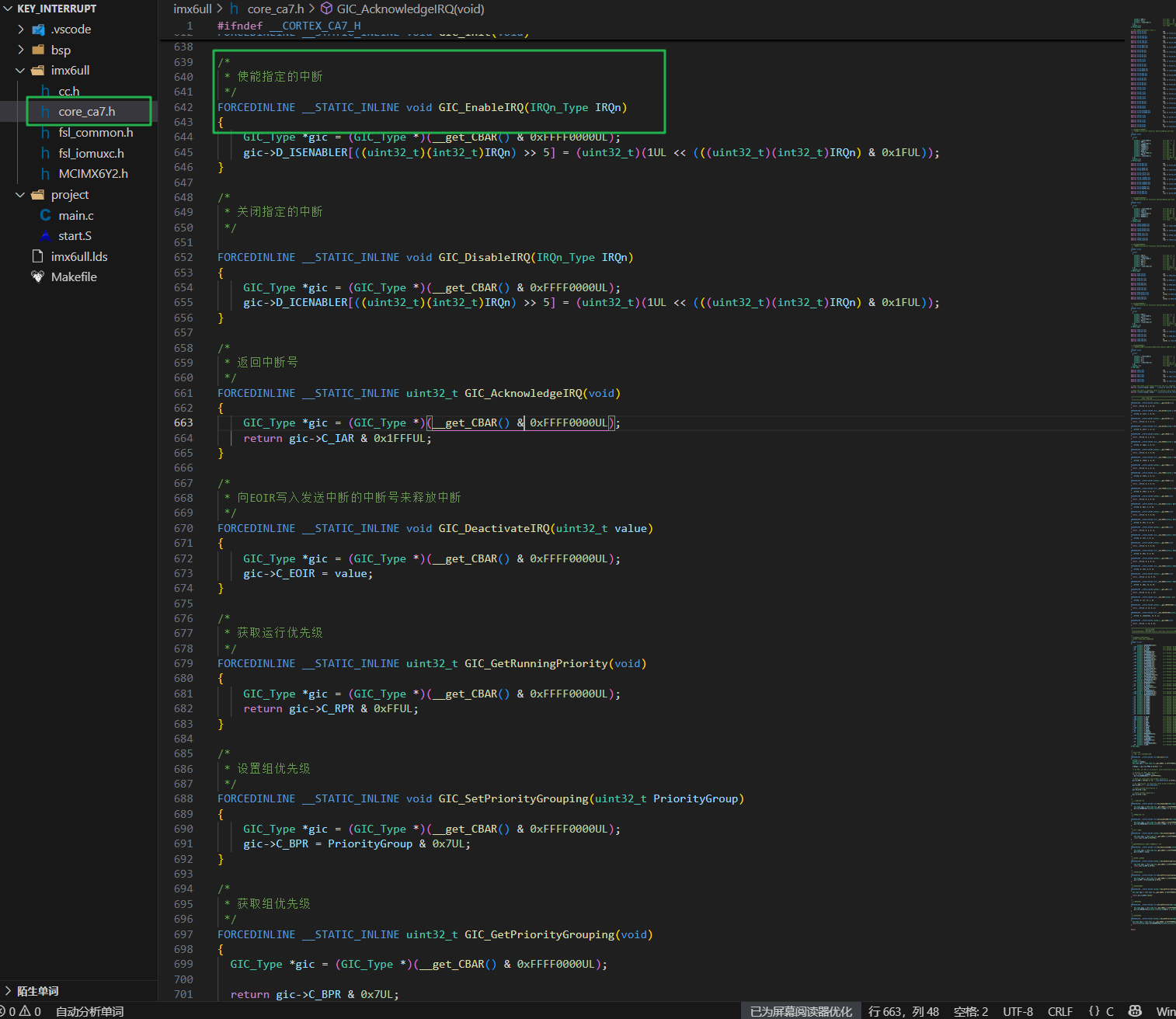

2GIC中GIC_EnableIRQ(99)（GIC使能，传递中断号）
GIC_EnableIRQ(99)

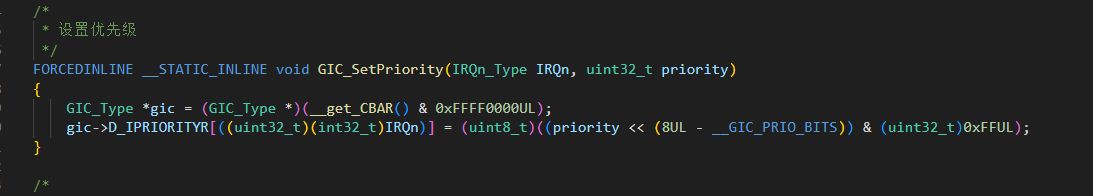

3中断优先级配置SetPriortity（99，0） 数字越小越高
4中断通知寄存器 获取中断号

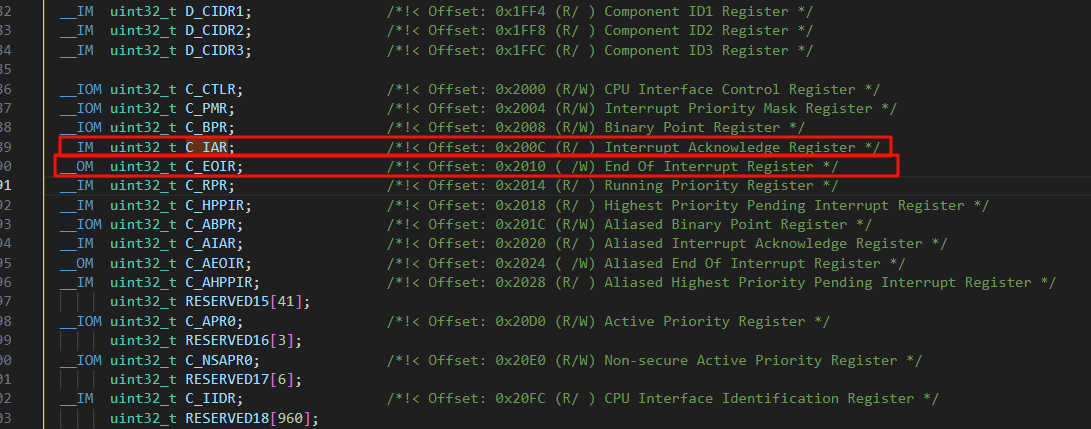

C_IAR地址:base+0x200C基地址+偏移量地址（基地址即GIC首地址 存在CP15协处理器里）
C_IAR：add r0, r0, #0x2000
ldr r1, [r0, #0x0C]
r0原本存放基地址，加了偏移量变成IAR地址
5中断结束寄存器：中断标志清理
C_EOIR地址 :base+0x2010 基地址+偏移量地址（基地址即GIC首地址 存在CP15协处理器里）
C_EOIR： ldr r1, [r0, #0x10]
r0原本存放基地址，加了偏移量变成EOIR地址
5.3内核级封装（C 语言）p15
1异常向量表基地址映射（顺手打开icache）

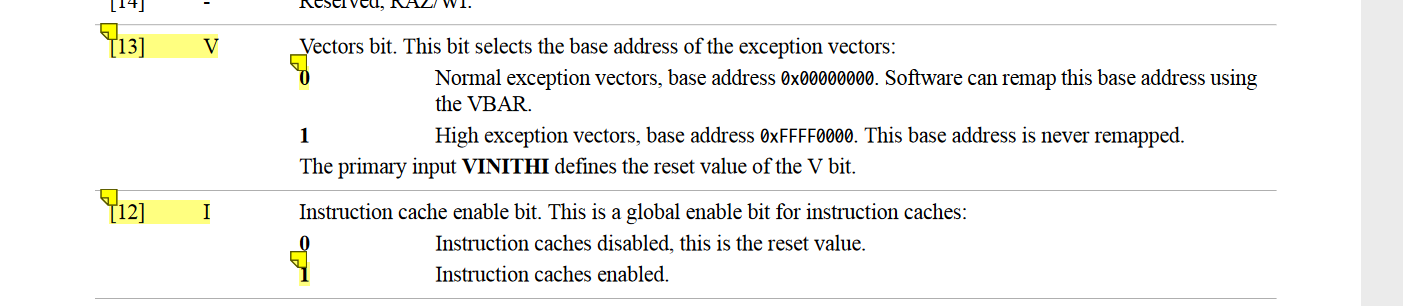

- 1先把 p15取出存入r0 mrc p15, 0, r0, c1, c0, 0
- 2把r0的bit13清零 bic r0, r0, #(1 << 13)//修改异常向量表映射方式
- 3orr r0, r0, #(1 << 12)//打开ICache
- 4再把p15 存入ro
- 设置初始基地址__get_VBAR(0x87800000);
2中断向量编写汇编向量入口
sub lr, lr, #4 + 保存现场 → 跳 C 处理函数
获取基地址和中断通知寄存器地址和中断结束地址

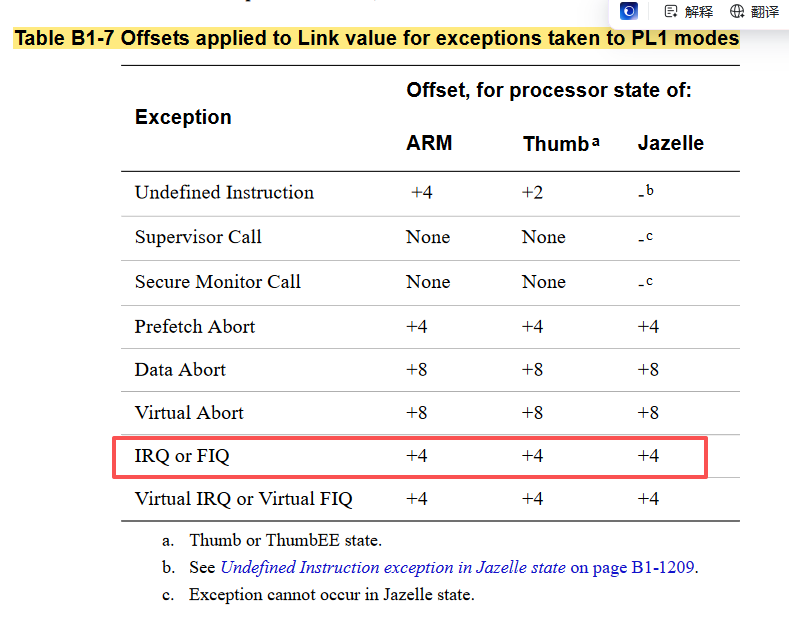

（tip：sub lr，#4 IRQ 异常状态返回会偏移4个地址，提前给减掉）
3、编写irq中断服务函数（c语言）
- 注册向量表：传入中断号和中断服务函数（名字），存入异常向量表
- 中断向量表：160个中断向量表数组，每个元素为一种中断服务函数，名字+（）直接调用
- 封装：封装GPIO以及封装中断
