WD5030K：一款7-30V宽输入范围、12A高效同步降压DC-DC转换器芯片详解
WD5030K：一款宽输入范围、12A高效同步降压DC-DC转换器芯片详解
一、芯片概述
WD5030K 是一款采用平均电流模式控制架构的高效率同步降压型DC/DC转换器，具有抖动频率功能，可降低EMI干扰。其输入电压范围7V30V**，支持**最高12A连续输出电流**，输出电压可调范围**2.7V25V，具备优异的线性和负载调节能力。
广泛应用于便携设备、网络系统、工业电源、分布式电源系统等场景。
二、主要特性
- 输入电压范围：7.5V - 30V
- 输出电流：最高12A（连续）
- 效率：最高可达95%
- 开关频率：可编程 130kHz ~ 330kHz
- MOS内阻：高边与低边MOS均为6mΩ
- 轻载模式：支持突发模式（Burst Mode）
- 保护功能：短路保护（SCP）、过热保护（OTP）、软启动、欠压锁定（UVLO）
- 封装：QFN5×5-20（散热增强型）
三、绝对最大额定值（TA = 25°C）
| 参数 | 符号 | 范围 | 单位 |
|---|---|---|---|
| 输入电压 | VIN | -0.3 to 34 | V |
| SW引脚电压 | -0.3 to VIN+0.3 | V | |
| BST引脚电压 | -0.3 to VIN+7 | V | |
| FB/FS引脚电压 | -0.3 to +6 | V | |
| 结温 | TJ | -40 to 150 | °C |
| 存储温度 | TSTG | -55 to 150 | °C |
四、电气特性（典型值 @ VIN=12V, TJ=25°C）
| 参数 | 条件 | 典型值 | 单位 |
|---|---|---|---|
| FB参考电压 | 1.0 | V | |
| 静态电流 | VFB=1.2V, 无开关 | 1300 | μA |
| 开关频率 | FS悬空 | 130 | kHz |
| 电流检测阈值 | CSP-CSN | 30 | mV |
| 软启动时间 | 0.55 | ms | |
| 过热关断温度 | 150 | °C |

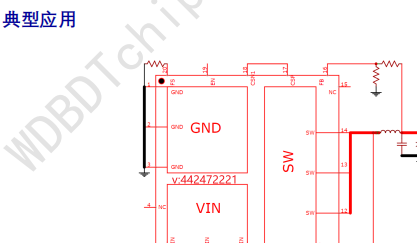

五、功能引脚说明
| 引脚号 | 名称 | 功能描述 |
|---|---|---|
| 1-3, PAD1 | GND | 接地 |
| 6-8, PAD2 | VIN | 电源输入 |
| 12-14,PAD3 | SW | 开关节点接电感 |
| 16 | VFB | 反馈电压输入 |
| 17 | CSP | 电流检测正 |
| 18 | CSN | 电流检测负 |
| 19 | EN | 使能控制（内部上拉，悬空默认开启） |
| 20 | FS | 频率设置电阻接地 |
WD5030K 是一款性能优异、集成度高、外围电路简洁的同步降压转换器，特别适合中高功率密度电源设计。其丰富的保护功能和可编程频率使其在工业、通信和消费电子中具有广泛的应用前景。
如果需要进一步讨论或获取参考设计文件，欢迎在评论区留言或私信联系。
