【基础组件 and 网络编程】对 DPDK 的 MPMC 无锁队列 rte-ring 组件的思考分析（同时也是实战原子操作的好机会）

推荐一个零声教育学习教程，个人觉得老师讲得不错，分享给大家：[Linux，Nginx，ZeroMQ，MySQL，Redis，fastdfs，MongoDB，ZK，流媒体，CDN，P2P，K8S，Docker，TCP/IP，协程，DPDK等技术内容，点击立即学习: https://github.com/0voice 链接。

DPDK 的巨页池管理工具是 RTE-RING

DPDK 里随处可见的 rte 前缀，其实是 “Run-Time Environment” 的缩写。最早由 Intel 内部项目发起，把内核网络栈搬到用户态跑，需要一个 “运行环境” 来管理大页、PCI 设备、线程亲和、无锁队列等基础设施，于是起了个名字叫 Run-Time Environment，缩写 rte。

我也有一个新的感悟。什么是队列？是注重程序正义的数据结构，是先进先出后进后出，不是一个强查找算法，所谓的指标根本在这里没有用，这是我以前的看法。我现在的看法更进一步，它是异步计算的数据资源同步器，队列的根本作用在于同步！！！！

今天所介绍的 MPMC 环形队列是一个服务器专用的数据模型，他能多线程的执行 I/O 任务。他就是 DPDK 内置的 rte-ring 无锁环形队列（原子操作保证多线程的数据同步性，也正好符合，DPDK 是指挥多个 CPU 读写巨页池的机制）。关于 DPDK，我曾写过一篇文章介绍过他的环境配置 《初识 DPDK 并配置 DPDK 环境》，我在这篇文章指出了 DPDK 的优势：

1. 减少上下文切换：部分 CPU 特异化为专用的 IO 设备，其余 CPU 绝缘于 CPU，减少 CPU 被打断的清空，因为这会产生上下文切换的成本。（一个在做计算任务的 CPU 被切换出去干什么呢？内核读取 IO 数据。）
2. 零复制：CPU 提前命令网卡，让其做内存映射，通过 DMA 机制将网卡的缓冲区数据写入内存映射区（物理上位于内存），写完后再通知被 DPDK 绑定的 CPU。
3. 减少内存搜索：通过巨页池的设置和挂载，使得被 DPDK 绑定的 CPU 的 TLB 内的地址装框得下巨页池的所有块的地址，那就不用因为搜不到而作全局随机搜索。

但其实，那篇文章里面还没提到的一点是，DPDK 的巨页池管理是很有一套的。

4. 多线程环境下避免锁竞争：采用无锁队列管理多线程对巨页池的内存申请、释放

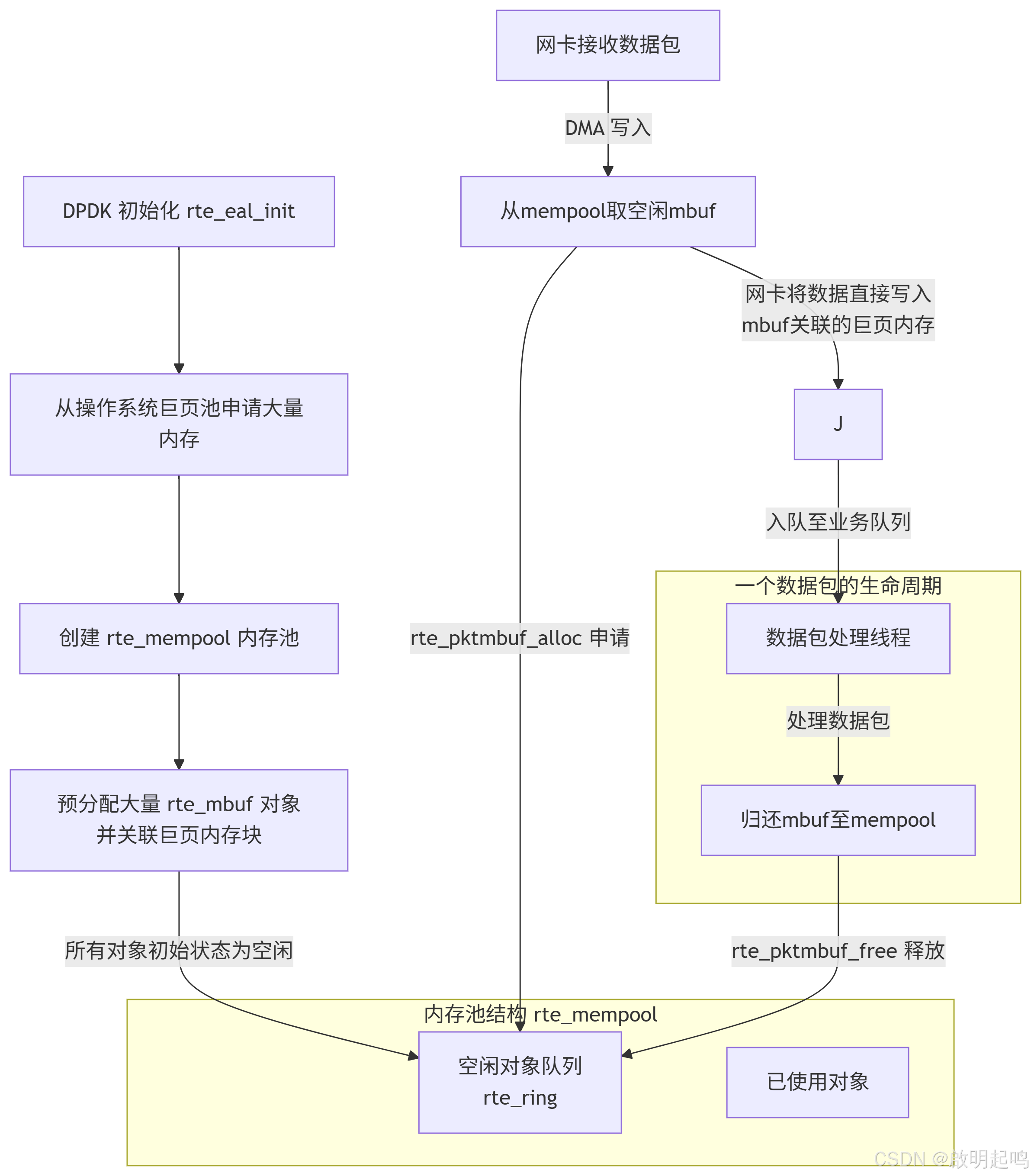

并且也给出了 DPDK 是如何管理巨页池的（其实巨页池也是内存池）

所以内存池是大有门道的，我曾写过一篇文章介绍过内存池设计 《手撕内存池的设计代码（C 实现）》，当时我只是指出了对于控制内存碎片的情形，我们可以把小碎片收集起来装载到大节点之中。其实，内存池也是可以服务于提升服务器吞吐量的，这其中的关键就是我们今天所要提到的 rte-ring 无锁队列。

找到 RTE-RING 的源码

读者可以在 http://core.dpdk.org/download/ 下载 24.11.3 版本的 DPDK （不同版本的区别是很大的，请谨慎选择），具体下载可见 《初识 DPDK 并配置 DPDK 环境》。我们可以翻看文件夹

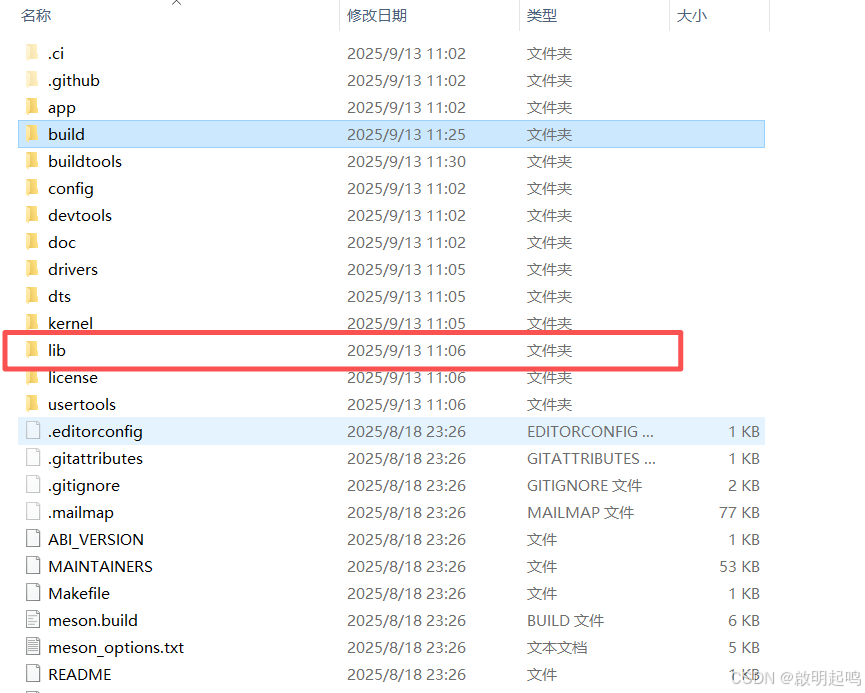

找出其内的

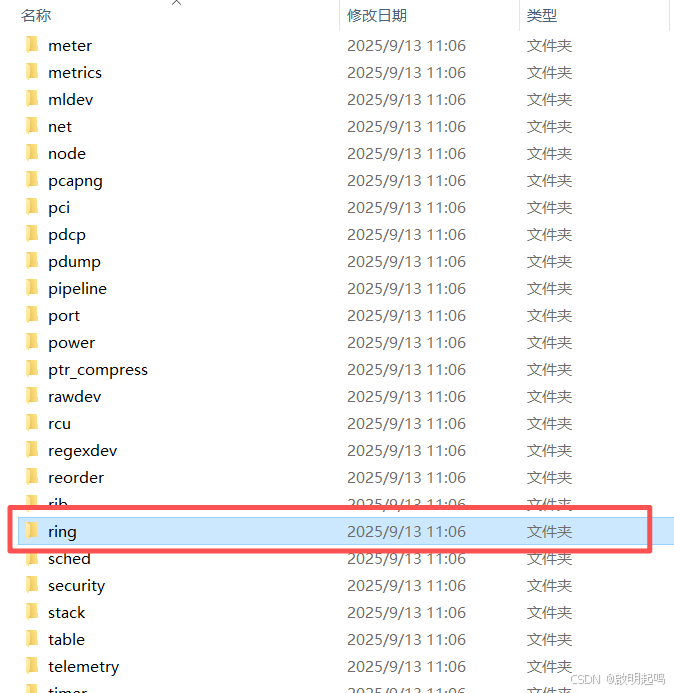

找到 ring 文件夹

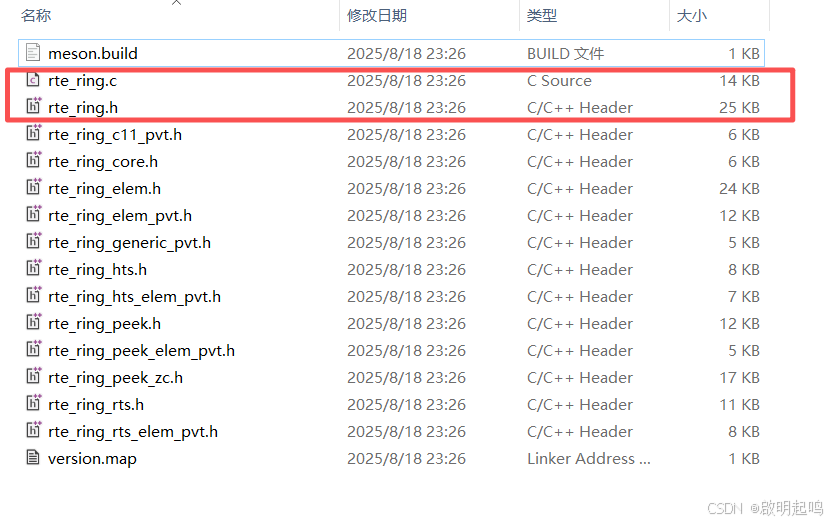

最后找到 rte_ring.h 头文件和其对应的源代码。

RTE-RING 的源代码分析

高效的无锁队列是通过原子操作保证线程之间的数据同步性，至于原子操作为何可以保证多线程间的数据同步，读者可以自行参考我写过的博客 《一次过讲清 CPU 的三级缓存、MESI 缓存一致性协议和原子操作三者的关系》，这篇文章详细介绍了原子操作的内存序、缓存锁等重要话题。读者也可以参考 DPDK 官方给出的 RTE-RING 的官方介绍文档 https://doc.dpdk.org/guides/prog_guide/ring_lib.html，当然也可以参考 《深入浅出 DPDK》这本书。

rte_ring 的原子操作分析、处理多线程竞争

DPDK 的 rte-ring 的原子操作只涉及 CAS 操作。

static inline int
rte_atomic32_cmpset(volatile uint32_t *dst, uint32_t exp, uint32_t src)
{return __sync_bool_compare_and_swap(dst, exp, src);
}

这是编译器内置的原子操作函数，不是 C++ 语言的 <atomic> 或者 C 语言 <stdatomic.h> 里的 CAS 操作，其函数解析如下

__sync_bool_compare_and_swap(type *ptr, type oldval, type newval)  就是 GCC 提供的“硬件级 CAS”封装：一条指令完成“比较+交换”，type：任意 整型（int, long, long long 及对应无符号）或 指针 类型。返回 true 表示 旧值等于 oldval 且已写入 newval；返回 false 表示 旧值不等于 oldval，什么都没改。

原子操作怎么能少了 “内存序” 呢？此处使用汇编语言，完成指令重排的限制性声明，并且以宏 COMPILER_BARRIER() 的形式被调用。

/* dummy assembly operation to prevent compiler re-ordering of instructions */
#define COMPILER_BARRIER() do { asm volatile("" ::: "memory"); } while(0)

RTE-RING 的生产者入队模式，要么不成功就返回失败，要么不成功就返回成功部分的数量。

enum rte_ring_queue_behavior {/* 尝试入队/出队固定数量 n 个对象，不成功则失败 */RTE_RING_QUEUE_FIXED = 0, /* Enq/Deq a fixed number of items from a ring *//* 尝试入队/出队最多 n 个对象，返回实际成功的数量 */RTE_RING_QUEUE_VARIABLE   /* Enq/Deq as many items a possible from ring */
};

rte-ring 无锁环形队列数据结构如下，需要注意到环形队列是有消费者偏移组和生产者偏移组（偏移≠指针），这个队列结构是可以充当多线程异步操作的资源同步器，也可以是一个控制器。void * ring[0] __rte_cache_aligned 是 C/C++ 的柔性数组语法，用来任意补长度的，比如说这里如果不算上柔性数组的话，该结构体共 84 个字节（宏 RTE_RING_NAMESIZE 是 32 ），需要补充字节到 128 个才是 64 的倍数，因为一个缓存行刚好是 64 字节，这样可以减少缓存被无效刷新，而且多余的 44 个字节可以放 5 个指针。不止的，如果指针数量众多，还可以继续填充到 3×64=192 个字节…柔性数组是用来放置具体数据指针的，前两个结构体是这个柔性数组的控制器。

柔性数组还有一个天大的好处，那就是可以任意指定环形数组的长度。rte_ring 生产者结构体中的 watermark（水位线）成员用于实现一种软性的流量控制（Traffic Shaping or Backpressure）机制。在生产速度远大于消费速度时，提前向生产者发出警告，而不是等到队列完全满了才通知。（这也就是说警戒线必须要低于环形数列的预设长度，否则没有意义）

struct rte_ring {char name[RTE_RING_NAMESIZE];    /**< Name of the ring. */int flags;                       /**< Flags supplied at creation. *//** Ring producer status. */struct prod {uint32_t watermark;      /**< Maximum items before EDQUOT. */uint32_t sp_enqueue;     /**< True, if single producer. */uint32_t size;           /**< Size of ring. */uint32_t mask;           /**< Mask (size-1) of ring. */volatile uint32_t head;  /**< Producer head. */volatile uint32_t tail;  /**< Producer tail. */} prod __rte_cache_aligned;/** Ring consumer status. */struct cons {uint32_t sc_dequeue;     /**< True, if single consumer. */uint32_t size;           /**< Size of the ring. */uint32_t mask;           /**< Mask (size-1) of ring. */volatile uint32_t head;  /**< Consumer head. */volatile uint32_t tail;  /**< Consumer tail. */} cons __rte_cache_aligned;;void * ring[0] __rte_cache_aligned; /**< Memory space of ring starts here.* not volatile so need to be careful* about compiler re-ordering */
};

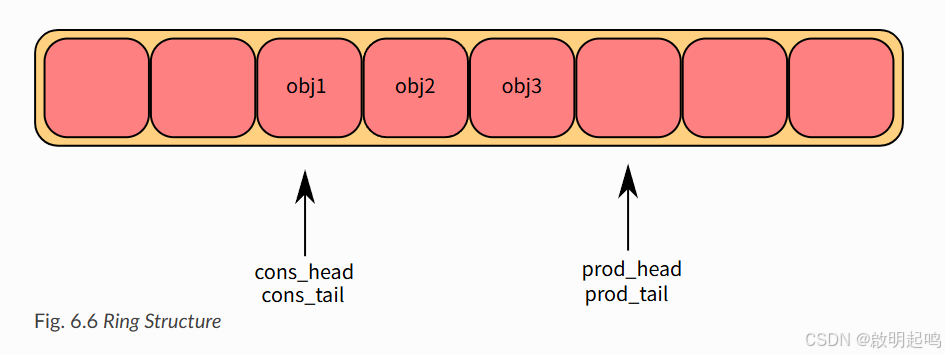

这就是官方手册原文的图示

其实 RTE-RING 这种数据结构有点像幼儿园的小朋友抢凳子。

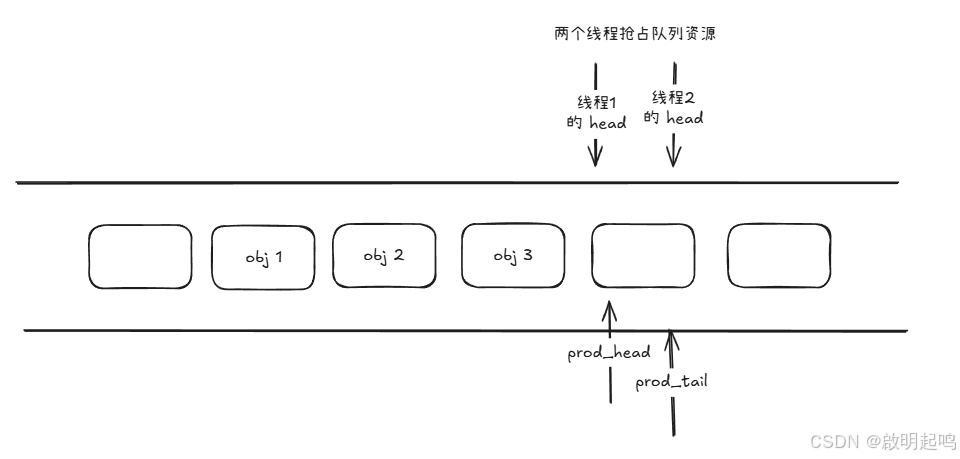

我将分 5 步去介绍多生产者入队的情况，多消费者出队也是类似的，我只给出两个线程的竞争案例，更多线程的竞争也是类似的。首先是，第一步抢占资源。

第二步，是抢成功的排斥其他线程，并更新全局的 prod_head 指针

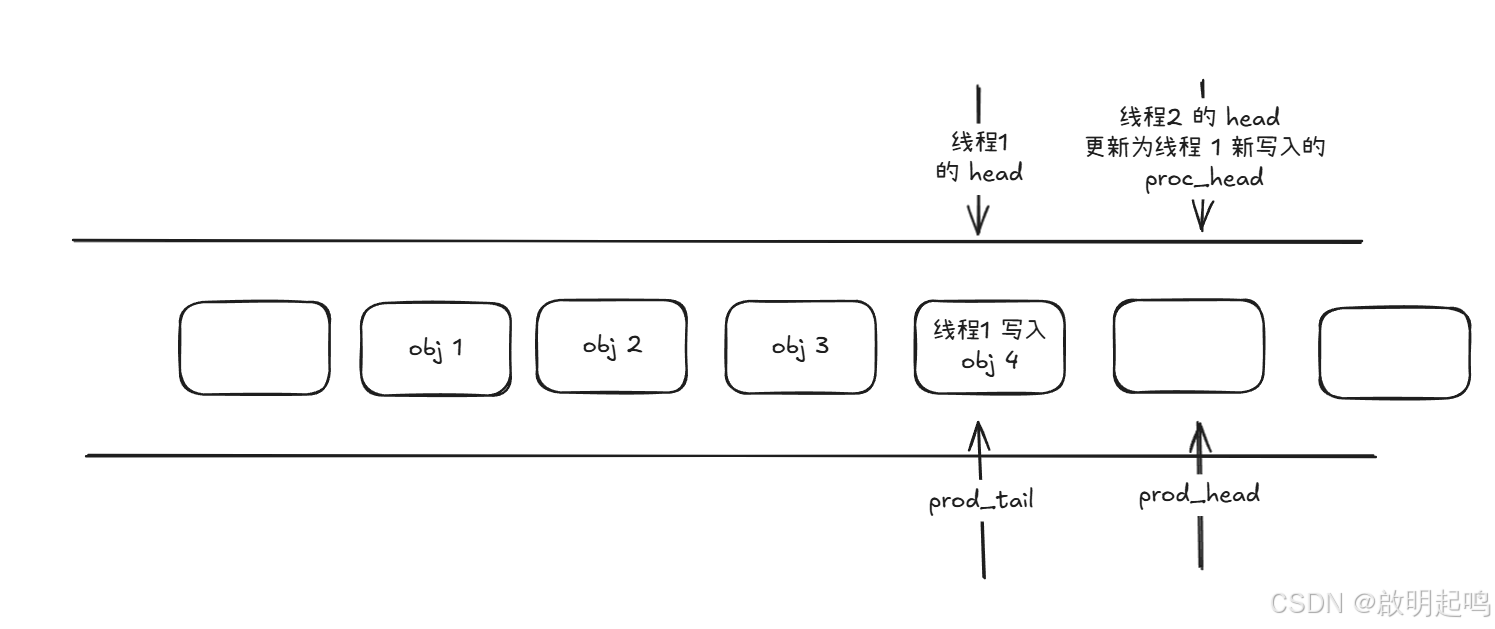

第三步，线程 1 写入数据

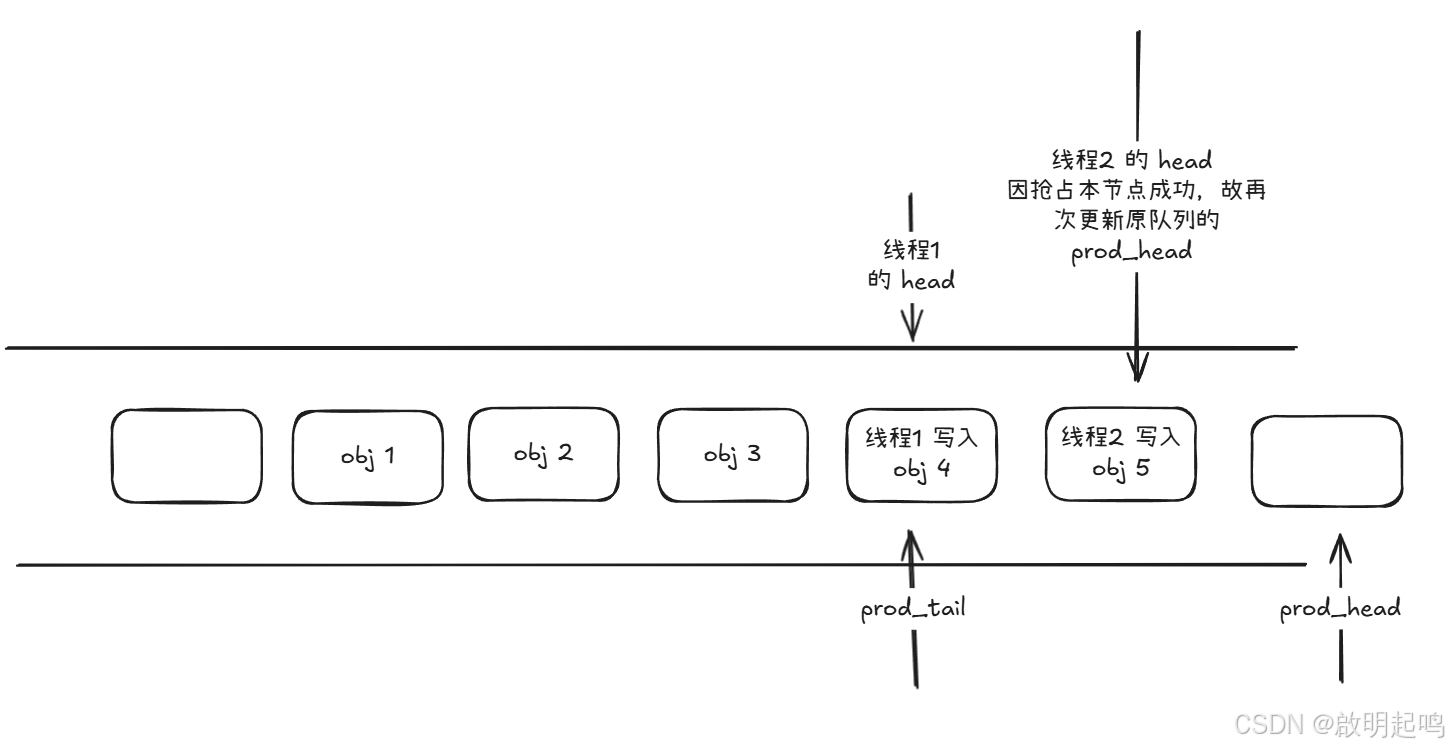

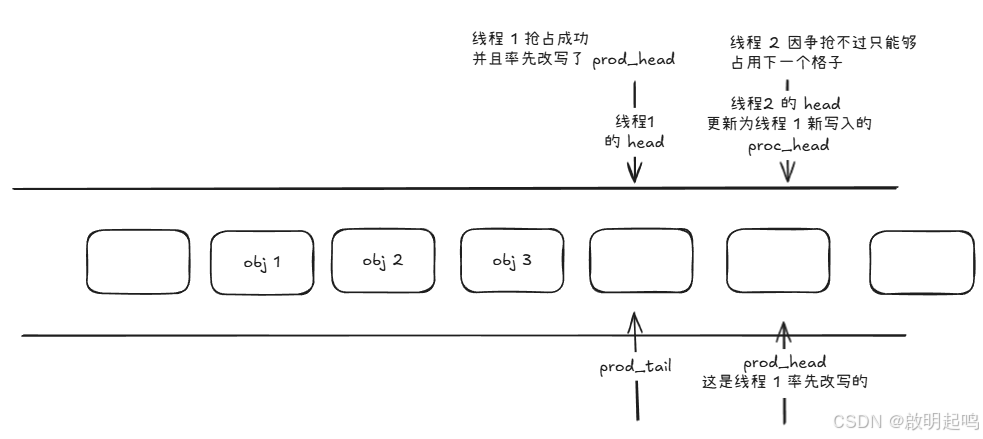

第四步，线程 2 抢占成功，更新全局的 prod_head，并且写入数据

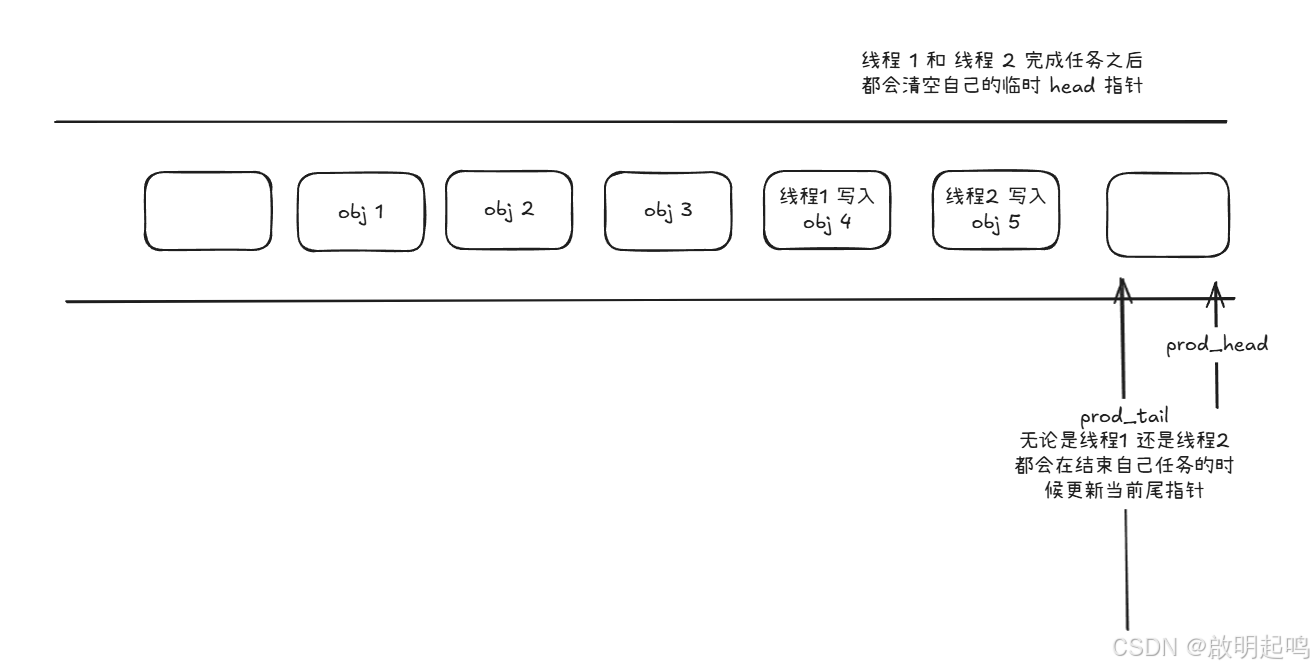

第五步，多线程任务结束，每个线程都不约而同把尾指针更新为当前 prod_head 指针

注意到了没有，两个竞争线程都是在抢不到首个资源的时候，会退而求其次抢夺下一个资源，他不会吊死在一棵树之上，他们会尽快的占位子，把坑挖好，占上一个萝卜坑。也有点像 98 陈小春版本的《鹿鼎记》那一句神台词：“人人有份，永不落空。”

生产者指针入队的宏（将被复用）

r 指代将要在函数内传入的 rte-ring 的指针。idx 是环形队列的相位，prod_head & mask 本质是在关于周期做模变换，是一种求余的运算。其中，mask 将会是 size-1，r->ring 就是环形队列里面的那一个柔性数组成员（这个柔性数组有多余的空间，可以放很多个指针），这个柔性数组至多可以放 5 个指针。有趣的是，柔性数组里指针的添加是 4 个 4 个地添加。n & ((~(unsigned)0x3)) 将变量 n 的最低两位清零，目的是避免最后一次遍历时产生 core-dump。当队列往后的 “可用空间” 不足，这个环形队列的柔性数组的指针添加是会折返回去的，否则怎么称之为 ‘“环形” 呢？

obj_table 是将要被传入的指向常量指针数组的指针。

#define ENQUEUE_PTRS() do { \const uint32_t size = r->prod.size; \uint32_t idx = prod_head & mask; \if (likely(idx + n < size)) { \for (i = 0; i < (n & ((~(unsigned)0x3))); i+=4, idx+=4) { \r->ring[idx] = obj_table[i]; \r->ring[idx+1] = obj_table[i+1]; \r->ring[idx+2] = obj_table[i+2]; \r->ring[idx+3] = obj_table[i+3]; \} \switch (n & 0x3) { \case 3: r->ring[idx++] = obj_table[i++]; \case 2: r->ring[idx++] = obj_table[i++]; \case 1: r->ring[idx++] = obj_table[i++]; \} \} else { \for (i = 0; idx < size; i++, idx++)\r->ring[idx] = obj_table[i]; \for (idx = 0; i < n; i++, idx++) \r->ring[idx] = obj_table[i]; \} \
} while(0)

多生产者入队函数

mask = r->prod.mask 是环形队列的相位周期，cons_tail 是用来判断环形队列是否已经满员，free_entries 是环形队列剩余多少的可用空间，n 是插入的数量。原子操作 rte_atomic32_cmpset(&r->prod.head, prod_head, prod_next); 如果不成功，就会反复尝试，重复地获取新的 prod_head，再进行修改。其他线程在失败的时候会在新的循环中获取新的 prod_head，这样的话，其他线程就会互不相犯，因为大家都找到了一块地方去写 n 个指针。最后才更新尾指针。如果没有多余的位置，会看情况看宏定义 RTE_RING_QUEUE_FIXED 是全部都不写，还是能写多少就写多少。

最后当最后把全部数据都写入队列后，如果此时的队列的已用空间超过了警戒线，那就返回警戒标志；如果没超，那就返回成功标志或者已写入 n 个。EDQUOT 是一个标准的 POSIX 错误码，其含义是 “Disk quota exceeded”（磁盘配额超出）。DPDK 巧妙地借用了这个通用的错误码来表示其环形队列的 “配额超出” 状态。ENOBUFS 也是 Linux / POSIX 标准错误码之一，定义在头文件 <errno.h>，“No buffer space available”，通常解释为 “缓冲区不足” 或 “无可用缓冲空间”。

//	多生产者入队
static inline int __attribute__((always_inline))
__rte_ring_mp_do_enqueue(struct rte_ring *r, void * const *obj_table,unsigned n, enum rte_ring_queue_behavior behavior)
{uint32_t prod_head, prod_next;uint32_t cons_tail, free_entries;const unsigned max = n;int success;unsigned i;uint32_t mask = r->prod.mask;int ret;/* move prod.head atomically */do {/* Reset n to the initial burst count */n = max;prod_head = r->prod.head;cons_tail = r->cons.tail;/* The subtraction is done between two unsigned 32bits value* (the result is always modulo 32 bits even if we have* prod_head > cons_tail). So 'free_entries' is always between 0* and size(ring)-1. */free_entries = (mask + cons_tail - prod_head);/* check that we have enough room in ring */if (unlikely(n > free_entries)) {if (behavior == RTE_RING_QUEUE_FIXED) {return -ENOBUFS;}else {/* No free entry available */if (unlikely(free_entries == 0)) {return 0;}n = free_entries;}}prod_next = prod_head + n;success = rte_atomic32_cmpset(&r->prod.head, prod_head,prod_next);} while (unlikely(success == 0));/* write entries in ring */ENQUEUE_PTRS();COMPILER_BARRIER();/* if we exceed the watermark */if (unlikely(((mask + 1) - free_entries + n) > r->prod.watermark)) {ret = (behavior == RTE_RING_QUEUE_FIXED) ? -EDQUOT :(int)(n | RTE_RING_QUOT_EXCEED);}else {ret = (behavior == RTE_RING_QUEUE_FIXED) ? 0 : n;}/** If there are other enqueues in progress that preceeded us,* we need to wait for them to complete*/r->prod.tail = prod_next;return ret;
}

单生产者入队函数

跟上面那个函数差不多，我们可以注意到，这个函数并没有原子操作（因为是单线程操作，故而无需做同步设计，也就没有原子操作失败再重试的戏码），其余都一样。

//	单生产者入队
static inline int __attribute__((always_inline))
__rte_ring_sp_do_enqueue(struct rte_ring *r, void * const *obj_table,unsigned n, enum rte_ring_queue_behavior behavior)
{uint32_t prod_head, cons_tail;uint32_t prod_next, free_entries;unsigned i;uint32_t mask = r->prod.mask;int ret;prod_head = r->prod.head;cons_tail = r->cons.tail;/* The subtraction is done between two unsigned 32bits value* (the result is always modulo 32 bits even if we have* prod_head > cons_tail). So 'free_entries' is always between 0* and size(ring)-1. */free_entries = mask + cons_tail - prod_head;/* check that we have enough room in ring */if (unlikely(n > free_entries)) {if (behavior == RTE_RING_QUEUE_FIXED) {return -ENOBUFS;}else {/* No free entry available */if (unlikely(free_entries == 0)) {return 0;}n = free_entries;}}prod_next = prod_head + n;r->prod.head = prod_next;/* write entries in ring */ENQUEUE_PTRS();COMPILER_BARRIER();/* if we exceed the watermark */if (unlikely(((mask + 1) - free_entries + n) > r->prod.watermark)) {ret = (behavior == RTE_RING_QUEUE_FIXED) ? -EDQUOT :(int)(n | RTE_RING_QUOT_EXCEED);}else {ret = (behavior == RTE_RING_QUEUE_FIXED) ? 0 : n;}r->prod.tail = prod_next;return ret;
}

消费者指针出队的宏（将被复用）

r 指代将要在函数内传入的 rte-ring 的指针。idx 是环形队列的相位，prod_head & mask 本质是在关于周期做模变换，是一种求余的运算。其中，mask 将会是 size-1，r->ring 就是环形队列里面的那一个柔性数组成员（这个柔性数组有多余的空间，可以放很多个指针），这个柔性数组至多可以放 5 个指针。有趣的是，柔性数组里指针的消费也是 4 个 4 个地消费。n & ((~(unsigned)0x3)) 将变量 n 的最低两位清零，目的是避免最后一次遍历时产生 core-dump。当队列往后的 “可用空间” 不足，这个环形队列的柔性数组的指针添加是会折返回去的，否则怎么称之为 ‘“环形” 呢？

obj_table是将要被传入的指向常量指针数组的指针。

#define DEQUEUE_PTRS() do { \uint32_t idx = cons_head & mask; \const uint32_t size = r->cons.size; \if (likely(idx + n < size)) { \for (i = 0; i < (n & (~(unsigned)0x3)); i+=4, idx+=4) {\obj_table[i] = r->ring[idx]; \obj_table[i+1] = r->ring[idx+1]; \obj_table[i+2] = r->ring[idx+2]; \obj_table[i+3] = r->ring[idx+3]; \} \switch (n & 0x3) { \case 3: obj_table[i++] = r->ring[idx++]; \case 2: obj_table[i++] = r->ring[idx++]; \case 1: obj_table[i++] = r->ring[idx++]; \} \} else { \for (i = 0; idx < size; i++, idx++) \obj_table[i] = r->ring[idx]; \for (idx = 0; i < n; i++, idx++) \obj_table[i] = r->ring[idx]; \} \
} while (0)

多消费者出队函数

prod_tail 的作用是要来计算当前环形队列是否已经满员，剩余空间 entries 也是有可能被计算为负数的，这不会不影响使用，因为我们无非是想看一下是否有足够的空余空间了，负数不更说明队列内容多到爆炸？之后就是多个线程间的 “抢座位” 活动，抢到座位的，就可以立刻写，抢不到的，那就往后抢座位，抢到就再写。最后才更新尾指针。

如果没有充足的消费空间，系统会看情况、看宏定义 RTE_RING_QUEUE_FIXED 来决定是全部都不消费，还是能消费多少就消费多少。

//	多消费者出队
static inline int __attribute__((always_inline))
__rte_ring_mc_do_dequeue(struct rte_ring *r, void **obj_table,unsigned n, enum rte_ring_queue_behavior behavior)
{uint32_t cons_head, prod_tail;uint32_t cons_next, entries;const unsigned max = n;int success;unsigned i;uint32_t mask = r->prod.mask;/* move cons.head atomically */do {/* Restore n as it may change every loop */n = max;cons_head = r->cons.head;prod_tail = r->prod.tail;/* The subtraction is done between two unsigned 32bits value* (the result is always modulo 32 bits even if we have* cons_head > prod_tail). So 'entries' is always between 0* and size(ring)-1. */entries = (prod_tail - cons_head);/* Set the actual entries for dequeue */if (n > entries) {if (behavior == RTE_RING_QUEUE_FIXED) {return -ENOENT;}else {if (unlikely(entries == 0)){return 0;}n = entries;}}cons_next = cons_head + n;success = rte_atomic32_cmpset(&r->cons.head, cons_head,cons_next);} while (unlikely(success == 0));/* copy in table */DEQUEUE_PTRS();COMPILER_BARRIER();/** If there are other dequeues in progress that preceded us,* we need to wait for them to complete*/r->cons.tail = cons_next;return behavior == RTE_RING_QUEUE_FIXED ? 0 : n;
}

单消费者出队函数

跟上面的函数差不多，只是没有多线程的争抢，故而不需要用到原子操作函数。

//	单生产者出列
static inline int __attribute__((always_inline))
__rte_ring_sc_do_dequeue(struct rte_ring *r, void **obj_table,unsigned n, enum rte_ring_queue_behavior behavior)
{uint32_t cons_head, prod_tail;uint32_t cons_next, entries;unsigned i;uint32_t mask = r->prod.mask;cons_head = r->cons.head;prod_tail = r->prod.tail;/* The subtraction is done between two unsigned 32bits value* (the result is always modulo 32 bits even if we have* cons_head > prod_tail). So 'entries' is always between 0* and size(ring)-1. */entries = prod_tail - cons_head;if (n > entries) {if (behavior == RTE_RING_QUEUE_FIXED) {return -ENOENT;}else {if (unlikely(entries == 0)){return 0;}n = entries;}}cons_next = cons_head + n;r->cons.head = cons_next;/* copy in table */DEQUEUE_PTRS();COMPILER_BARRIER();r->cons.tail = cons_next;return behavior == RTE_RING_QUEUE_FIXED ? 0 : n;
}

包装生产入队函数（囊括单生产者与多生产者）

每次可以插入固定多个（大于 2）元素。没有多余空间的时候，本线程的 n 个资源都不生产。环形队列的 r->prod.sp_enqueue 就是说这个队列有多少个生产者。多生产者者就作原子操作版本的。

bulk = “整批搬家，全有或全无”

static inline int __attribute__((always_inline))
rte_ring_mp_enqueue_bulk(struct rte_ring *r, void * const *obj_table,unsigned n)
{return __rte_ring_mp_do_enqueue(r, obj_table, n, RTE_RING_QUEUE_FIXED);
}static inline int __attribute__((always_inline))
rte_ring_sp_enqueue_bulk(struct rte_ring *r, void * const *obj_table,unsigned n)
{return __rte_ring_sp_do_enqueue(r, obj_table, n, RTE_RING_QUEUE_FIXED);
}static inline int __attribute__((always_inline))
rte_ring_enqueue_bulk(struct rte_ring *r, void * const *obj_table,unsigned n)
{if (r->prod.sp_enqueue)return rte_ring_sp_enqueue_bulk(r, obj_table, n);elsereturn rte_ring_mp_enqueue_bulk(r, obj_table, n);
}

每次仅插入 1 个元素入环形队列。环形队列的 r->prod.sp_enqueue 就是说这个队列有多少个生产者。多生产者者就作原子操作版本的。

static inline int __attribute__((always_inline))
rte_ring_mp_enqueue(struct rte_ring *r, void *obj)
{return rte_ring_mp_enqueue_bulk(r, &obj, 1);
}static inline int __attribute__((always_inline))
rte_ring_sp_enqueue(struct rte_ring *r, void *obj)
{return rte_ring_sp_enqueue_bulk(r, &obj, 1);
}static inline int __attribute__((always_inline))
rte_ring_enqueue(struct rte_ring *r, void *obj)
{if (r->prod.sp_enqueue)return rte_ring_sp_enqueue(r, obj);elsereturn rte_ring_mp_enqueue(r, obj);
}

每次插入 n 个元素，空闲位置不充足的时候，能插入多少就插入多少的版本。

burst 就是 “能搬多少算多少”

static inline int __attribute__((always_inline))
rte_ring_mp_enqueue_burst(struct rte_ring *r, void * const *obj_table,unsigned n)
{return __rte_ring_mp_do_enqueue(r, obj_table, n, RTE_RING_QUEUE_VARIABLE);
}static inline int __attribute__((always_inline))
rte_ring_sp_enqueue_burst(struct rte_ring *r, void * const *obj_table,unsigned n)
{return __rte_ring_sp_do_enqueue(r, obj_table, n, RTE_RING_QUEUE_VARIABLE);
}static inline int __attribute__((always_inline))
rte_ring_enqueue_burst(struct rte_ring *r, void * const *obj_table,unsigned n)
{if (r->prod.sp_enqueue)return 	rte_ring_sp_enqueue_burst(r, obj_table, n);elsereturn 	rte_ring_mp_enqueue_burst(r, obj_table, n);
}

包装消费出队函数（囊括单消费者与多消费者）

每次可消费固定 n 个元素。没有多余空间的时候，本线程的 n 个资源都不消费。环形队列的 r->cons.sc_dequeue 就是说这个队列有多少个消费者。多消费者就作原子操作版本的。

bulk = “整批搬家，全有或全无”

static inline int __attribute__((always_inline))
rte_ring_mc_dequeue_bulk(struct rte_ring *r, void **obj_table, unsigned n)
{return __rte_ring_mc_do_dequeue(r, obj_table, n, RTE_RING_QUEUE_FIXED);
}static inline int __attribute__((always_inline))
rte_ring_sc_dequeue_bulk(struct rte_ring *r, void **obj_table, unsigned n)
{return __rte_ring_sc_do_dequeue(r, obj_table, n, RTE_RING_QUEUE_FIXED);
}static inline int __attribute__((always_inline))
rte_ring_dequeue_bulk(struct rte_ring *r, void **obj_table, unsigned n)
{if (r->cons.sc_dequeue)return rte_ring_sc_dequeue_bulk(r, obj_table, n);elsereturn rte_ring_mc_dequeue_bulk(r, obj_table, n);
}

每次仅消费 1 个元素入环形队列。环形队列的 r->prod.sp_enqueue 就是说这个队列有多少个生产者。多生产者者就作原子操作版本的。

static inline int __attribute__((always_inline))
rte_ring_mc_dequeue(struct rte_ring *r, void **obj_p)
{return rte_ring_mc_dequeue_bulk(r, obj_p, 1);
}static inline int __attribute__((always_inline))
rte_ring_sc_dequeue(struct rte_ring *r, void **obj_p)
{return rte_ring_sc_dequeue_bulk(r, obj_p, 1);
}static inline int __attribute__((always_inline))
rte_ring_dequeue(struct rte_ring *r, void **obj_p)
{if (r->cons.sc_dequeue)return rte_ring_sc_dequeue(r, obj_p);elsereturn rte_ring_mc_dequeue(r, obj_p);
}

固定消费 n 个，元素不充足的时候能消费多少就消费多少的版本。

burst 就是 “能搬多少算多少”

static inline int __attribute__((always_inline))
rte_ring_mc_dequeue_burst(struct rte_ring *r, void **obj_table, unsigned n)
{return __rte_ring_mc_do_dequeue(r, obj_table, n, RTE_RING_QUEUE_VARIABLE);
}static inline int __attribute__((always_inline))
rte_ring_sc_dequeue_burst(struct rte_ring *r, void **obj_table, unsigned n)
{return __rte_ring_sc_do_dequeue(r, obj_table, n, RTE_RING_QUEUE_VARIABLE);
}static inline int __attribute__((always_inline))
rte_ring_dequeue_burst(struct rte_ring *r, void **obj_table, unsigned n)
{if (r->cons.sc_dequeue)return rte_ring_sc_dequeue_burst(r, obj_table, n);elsereturn rte_ring_mc_dequeue_burst(r, obj_table, n);
}

环形队列的计数函数

判断环形队列是否已经满员

static inline int
rte_ring_full(const struct rte_ring *r)
{uint32_t prod_tail = r->prod.tail;uint32_t cons_tail = r->cons.tail;return (((cons_tail - prod_tail - 1) & r->prod.mask) == 0);
}

判断环形队列是否为空

static inline int
rte_ring_empty(const struct rte_ring *r)
{uint32_t prod_tail = r->prod.tail;uint32_t cons_tail = r->cons.tail;return !!(cons_tail == prod_tail);
}

计算当前环形队列还有多少内容没读完

static inline unsigned
rte_ring_count(const struct rte_ring *r)
{uint32_t prod_tail = r->prod.tail;uint32_t cons_tail = r->cons.tail;return ((prod_tail - cons_tail) & r->prod.mask);
}

计算当前环形队列还有多少空闲位置

static inline unsigned
rte_ring_free_count(const struct rte_ring *r)
{uint32_t prod_tail = r->prod.tail;uint32_t cons_tail = r->cons.tail;return ((cons_tail - prod_tail - 1) & r->prod.mask);
}

rte_ring_free_count 和 rte_ring_count 两个函数都涉及了二进制运算中负数关于其相反数的 补码表示法，即 按位取反后加一，
$$-a=(\sim a)+1$$
原因是生产者偏移减去消费者偏移的值有可能是一个负数。我举个例子（为方便表示，假设现在的数字空间是 8 位的），
$$0b1的负数==>>先按位取反0b11111110==>>再加10b11111111$$

这两个函数也都涉及了二进制运算的特殊技巧法——“掩码 mask 法”，所谓的掩码指代的是一个二进制数所有二进制位上数字1 是连续存在的，掩码是通过一个 2 的 N 次方减 1 得到的，我做个例子，7 是 8 对应的掩码
$$0b1000-1=0b0111$$

掩码的好处是可以通过按位与操作表达所有小于 2 的 N 次方的所有数字。因此，DPDK 的 rte-ring 环形队列的长度被初始化地设定成 2 的 N 次方，因而她才能获取对应的掩码 r->prod.mask。

现在这两个函数的问题是，假如有一个 2 的 N 次方正整数 $B$，其对应的掩码是 $mask$，关于一个整数 $a$ 的函数 $f(a)$ ，其定义如下
$$f(a)=\{\begin{array}{rl}& a,0\le a<B,\\ & B+a,-B\le a<0,\end{array}$$

如何从二进制的位运算理解一般的加减法呢（进而理解上述的模变换）？答案还是只考虑特殊情况，假如 $c$ 是一个正整数，其有一个最小的值的形式为 $2^M$ 的正整数上界 $D$，其对应的掩码为 $mask(D)$，
$$D=c+(D-c)=c+[D+(-c)]$$

而且有分块运算加和律（一个二进制数前后截成两段），读者可以从 “补码表示法” 理解
$$-c=(-c)\&(\sim mask(D))+(-c)\&mask(D),$$
而且 $c<D$，说明了 $-c$ 超过 $D$ 的最高位后的数字都会是 1（读者也可以从 “补码表示法” 理解），故而
$$D=(-1)\times [(-c)\&(\sim mask(D))]$$

联立式子可得
$$\begin{gathered} D=c+(-c)\&mask(D) \\ =c\&mask(D)+(-c)\&mask(D) \end{gathered}$$
我愿称之为互补公式，进而有

$$f(a)=\{\begin{array}{rl}& a,0\le a<B,\\ & mask(B)\&a,-B\le a<0,\end{array}$$
所以，$$f(a)=mask(B)\&a.$$

至此，代码中的数学问题，已经全解释了。

环形队列的创建、初始化、销毁

RTE 环形队列的创建。在 C 编程之中，必须要注意的是位运算远比算术运算要来的快，而高效实现位运算的前提是所操作的数字必须是 2 的整数倍，否则还会是很慢的。

/* true if x is a power of 2 */
#define POWEROF2(x) ((((x)-1) & (x)) == 0)/* create the ring */
struct rte_ring *
rte_ring_create(const char *name, unsigned count, unsigned flags)
{struct rte_ring *r;size_t ring_size;/* count must be a power of 2 */if ((!POWEROF2(count)) || (count > RTE_RING_SZ_MASK )) {errno = EINVAL;return NULL;}ring_size = count * sizeof(void *) + sizeof(struct rte_ring);r = (struct rte_ring *)malloc(ring_size);if (r != NULL) {/* init the ring structure */memset(r, 0, sizeof(*r));snprintf(r->name, sizeof(r->name), "%s", name);r->flags = flags;r->prod.watermark = count;r->prod.sp_enqueue = !!(flags & RING_F_SP_ENQ);r->cons.sc_dequeue = !!(flags & RING_F_SC_DEQ);r->prod.size = r->cons.size = count;r->prod.mask = r->cons.mask = count-1;r->prod.head = r->cons.head = 0;r->prod.tail = r->cons.tail = 0;} else {errno = ENOBUFS;}return r;
}

设置生产者的警戒线（不能一次过加太多，否则长度固定的环形队列会因为空间不够而丢失数据）

int
rte_ring_set_water_mark(struct rte_ring *r, unsigned count)
{if (count >= r->prod.size)return -EINVAL;/* if count is 0, disable the watermarking */if (count == 0)count = r->prod.size;r->prod.watermark = count;return 0;
}

在删除之前对环形队列数据结构作出 “侧写”。

/* dump the status of the ring on the console */
void
rte_ring_dump(const struct rte_ring *r)
{printf("ring <%s>@%p\n", r->name, r);printf("  flags=%x\n", r->flags);printf("  size=%"PRIu32"\n", r->prod.size);printf("  ct=%"PRIu32"\n", r->cons.tail);printf("  ch=%"PRIu32"\n", r->cons.head);printf("  pt=%"PRIu32"\n", r->prod.tail);printf("  ph=%"PRIu32"\n", r->prod.head);printf("  used=%u\n", rte_ring_count(r));printf("  avail=%u\n", rte_ring_free_count(r));if (r->prod.watermark == r->prod.size)printf("  watermark=0\n");elseprintf("  watermark=%"PRIu32"\n", r->prod.watermark);/* sum and dump statistics */printf("  no statistics available\n");
}

销毁环形队列

void
rte_ring_free(struct rte_ring *r)
{free(r);
}

代码测试

代码测试的内容很简单，作加和测试，按顺序添加 0~999 的数字重复 5 次，最终加和的数字就是 $(999+0)\times 1000÷2\times 5=2497500$。并且计算所用的时间。

重复的 5 次就是由 5 个线程完成，并且每个线程每次就往环形队列添加 1 元，即我们只会用到 rte_ring_sc_dequeue 和 rte_ring_mp_enqueue 函数。

函数 getticks 是一段 “读取 CPU 时间戳计数器（Time-Stamp Counter）” 的内联汇编函数，名字通常叫 getticks / rdtsc / get_cycles，在 DPDK、OS 内核、性能测试代码里随处可见。rdtsc 这条指令硬件级就把 64 位时间戳劈成两半：
低 32 位 → EAX 寄存器
高 32 位 → EDX 寄存器
因此不管运行在 32 位还是 64 位模式，CPU 总是从 两个不同的寄存器 里把值掏出来；
C 代码里看到的 a 和 d 正好对应这两个寄存器，拼接后才能复原成完整的 64 位 TSC。函数返回的数值本身 没有单位，直观理解为 “时钟周期数”，是根据计算机的具体系统设置而来的。

#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
#include <pthread.h>#include "rte_ring.h"#define RING_SIZE 16<<20    //  2 的 24 次方typedef struct cc_queue_node {int data;
} cc_queue_node_t;static struct rte_ring *r;typedef unsigned long long ticks;//  这是一段 “读取 CPU 时间戳计数器（Time-Stamp Counter）” 的内联汇编函数，
//  名字通常叫 getticks / rdtsc / get_cycles，在 DPDK、OS 内核、性能测试代码里随处可见。
static inline ticks getticks(void)
{u_int32_t a, d;asm __volatile__("rdtsc" : "=a" (a), "=d" (d));return (((ticks)a) | (((ticks)d) << 32));
}void *enqueue_fun(void *data)
{int n = *(int*)data;int i = 0;int ret;cc_queue_node_t *p;for (; i < n; i++) {p = (cc_queue_node_t *)malloc(sizeof(cc_queue_node_t));p->data = i;ret = rte_ring_mp_enqueue(r, p);if (ret != 0) {printf("enqueue failed: %d\n", i);}}return NULL;
}void *dequeue_func(void *data)
{int ret=0;int i = 0;int sum = 0;int n = *(int*)data;cc_queue_node_t *p= NULL;ticks t1, t2, diff;//return;t1 = getticks();while (1) {p = NULL;ret = rte_ring_sc_dequeue(r, (void **)&p);if (ret != 0) {//do something}if (p != NULL) {i++;sum += p->data;free(p);if (i == n) {break;}}}t2 = getticks();diff = t2 - t1;printf("time diff: %llu\n", diff);printf("dequeue total: %d, sum: %d\n", i, sum);return NULL;
}int main(int argc, char *argv[])
{int ret = 0;pthread_t pid1, pid2, pid3, pid4, pid5, pid6;pthread_attr_t pthread_attr;// 使用栈变量而不是指针int producer_count = 1000;int consumer_count = 5000;r = rte_ring_create("test", RING_SIZE, 0);if (r == NULL) {return -1;}printf("start enqueue, 5 producer threads, echo thread enqueue 1000 numbers.\n");//  pthread_attr_init 就是 “给线程属性变量刷一遍出厂设置”，不用它，pthread_create 直接罢工。pthread_attr_init(&pthread_attr);if ((ret = pthread_create(&pid1, &pthread_attr, enqueue_fun, &producer_count)) == 0) {//pthread_detach(pid1);}if ((ret = pthread_create(&pid2, &pthread_attr, enqueue_fun, &producer_count)) == 0) {//pthread_detach(pid2);}if ((ret = pthread_create(&pid3, &pthread_attr, enqueue_fun, &producer_count)) == 0) {//pthread_detach(pid3);}if ((ret = pthread_create(&pid4, &pthread_attr, enqueue_fun, &producer_count)) == 0) {//pthread_detach(pid4);}if ((ret = pthread_create(&pid5, &pthread_attr, enqueue_fun, &producer_count)) == 0) {//pthread_detach(pid5);}printf("start dequeue, 1 consumer thread.\n");if ((ret = pthread_create(&pid6, &pthread_attr, dequeue_func, &consumer_count)) == 0) {//pthread_detach(pid6);}pthread_join(pid1, NULL);pthread_join(pid2, NULL);pthread_join(pid3, NULL);pthread_join(pid4, NULL);pthread_join(pid5, NULL);pthread_join(pid6, NULL);rte_ring_free(r);return 0;
}

编译并执行，情况良好

qiming@qiming:~/share/CTASK/BASIC-COMPONENT/3.2.2-free_queue/code/rte_ring$ gcc -o test rte_ring_main.c rte_ring.c -lpthread -g
qiming@qiming:~/share/CTASK/BASIC-COMPONENT/3.2.2-free_queue/code/rte_ring$ ./test
start enqueue, 5 producer threads, echo thread enqueue 1000 numbers.
start dequeue, 1 consumer thread.
time diff: 1914869
dequeue total: 5000, sum: 2497500
qiming@qiming:~/share/CTASK/BASIC-COMPONENT/3.2.2-free_queue/code/rte_ring$
