机器视觉在人形机器人中有哪些检测应用

🎯机器视觉在人形机器人中有哪些检测应用

机器视觉是人形机器人实现“环境感知、自身状态监控、人机安全交互”的核心技术之一，其检测应用可围绕“外部环境感知”“机器人自身状态监测”“人机交互安全”三大核心场景展开，具体落地场景及技术逻辑如下：

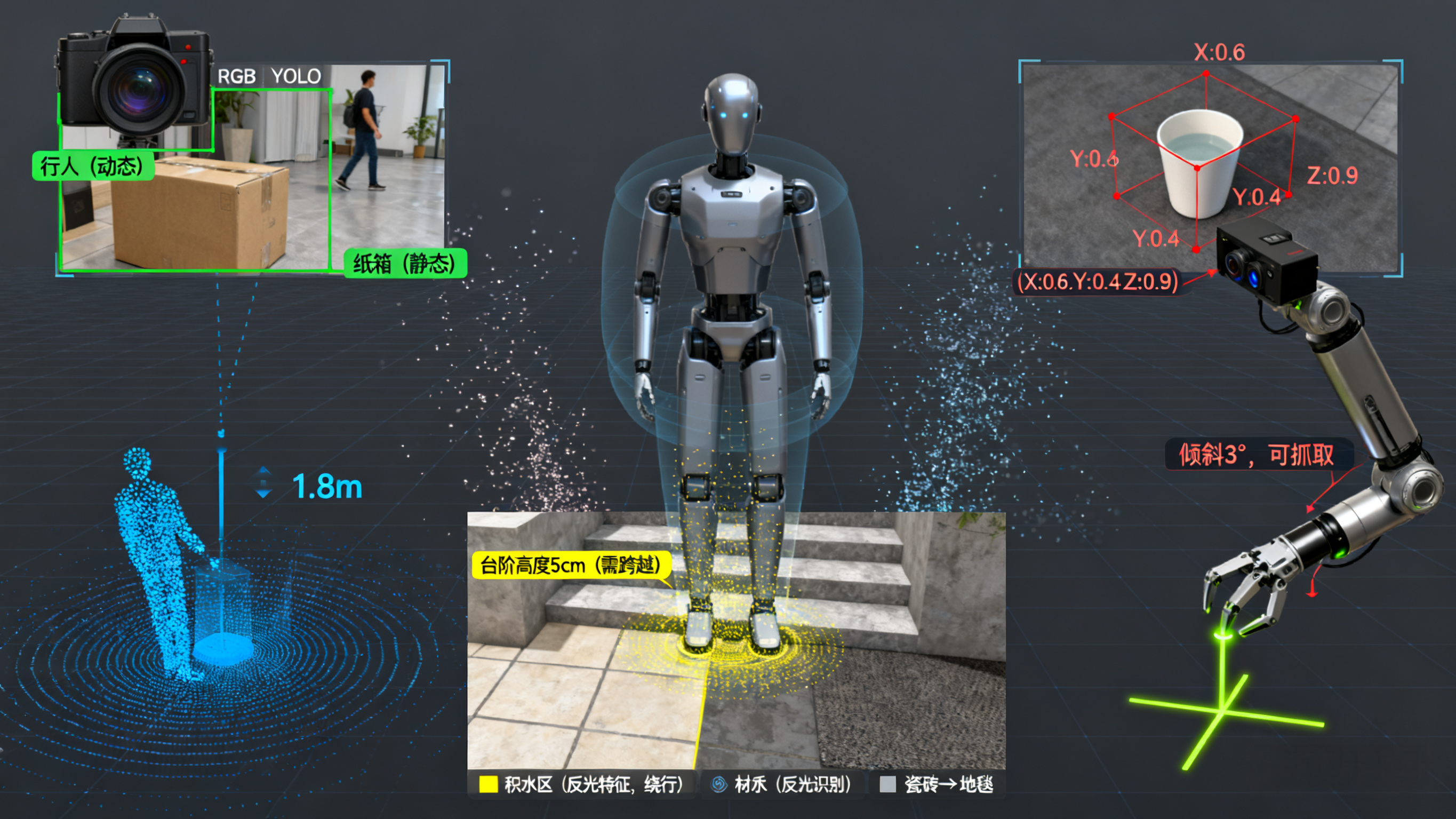

🎯 一、外部环境感知与场景适配检测

人形机器人需通过视觉“看懂”周围环境，才能实现自主移动、避障、目标交互等功能，核心检测应用包括：

1. 障碍物检测与避障

   • 功能：实时识别环境中的静态障碍物（如桌椅、墙体、台阶）和动态障碍物（如行人、移动设备），判断其位置、尺寸、运动轨迹，避免碰撞。
   • 技术逻辑：采用“2D视觉（RGB相机）+3D视觉（深度相机/激光雷达）”融合方案——2D相机识别障碍物类别（如“行人”“纸箱”），3D视觉计算障碍物与机器人的相对距离、高度（如台阶高度是否超出机器人跨越能力），结合深度学习算法（如YOLO、PointPillars）实现实时检测。
   • 应用场景：家庭服务机器人避开创伤家具、工业场景机器人避开生产设备。

2. 地形与地面状态检测

   • 功能：判断地面平整度、材质（如瓷砖/地毯/草地）、是否有积水/油污，适配行走步态（如地毯上需增大摩擦力、斜坡上需调整重心）。
   • 技术逻辑：通过3D视觉获取地面点云数据，分析地面高度差（如≤2cm视为平坦，＞5cm视为台阶）；结合图像纹理识别（如积水的反光特征、油污的深色区域），输出地面“可通行性”判断结果，反馈给运动控制系统调整步态。
   • 应用场景：户外人形机器人（如优必选Walker X）在公园草地/石板路切换行走模式。

3. 目标物体定位与识别检测

   • 功能：识别需交互的目标物体（如水杯、工具、快递盒），并精确定位其空间坐标，为机械臂抓取、搬运提供位置依据。
   • 技术逻辑：基于深度学习的目标检测算法（如Faster R-CNN、SSD）识别物体类别，结合双目视觉的三角测距原理或结构光相机的深度数据，计算物体的“三维坐标（X,Y,Z）”和姿态（如水杯是否倾斜），确保机械臂抓取精度（通常误差≤1mm）。
   • 应用场景：服务机器人抓取水杯递送给用户、工业人形机器人分拣零件。

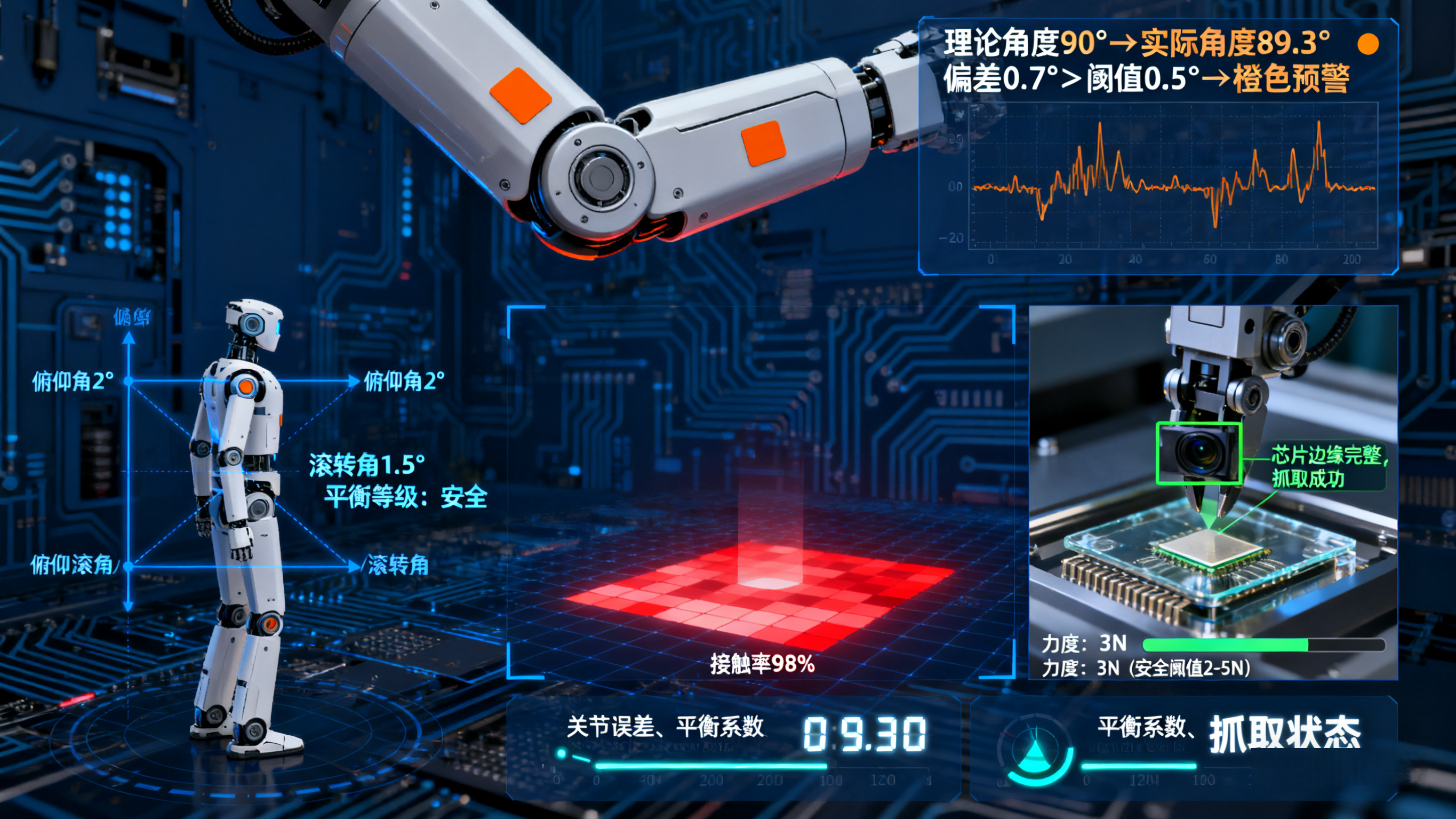

🎯 二、机器人自身状态监测与故障预警

人形机器人结构复杂（含多关节、电机、传感器），需通过视觉实时检测自身部件状态，避免机械故障或运动偏差，核心应用包括：

1. 关节运动精度检测

   • 功能：监测机器人关节（如髋关节、肘关节、腕关节）的实际运动角度、速度是否与指令一致，判断是否存在卡顿、偏差（如齿轮磨损导致的角度误差）。
   • 技术逻辑：在关节关键位置粘贴“视觉标记点”（如高对比度二维码/圆点），通过机器人本体搭载的微型工业相机（如Sony IMX系列）实时捕捉标记点位置，计算关节运动的“实际轨迹与理论轨迹的偏差值”，若偏差超出阈值（如＞0.5°）则触发预警。
   • 应用场景：工业人形机器人关节维护、服务机器人步态校准。

2. 肢体姿态与平衡检测

   • 功能：实时监测机器人整体姿态（如是否前倾、侧倾），判断是否存在失衡风险，辅助平衡控制系统调整重心（避免摔倒）。
   • 技术逻辑：结合“视觉里程计”（通过相机拍摄的环境图像计算自身位移）和“惯性测量单元（IMU）”数据，融合计算机器人的“俯仰角、滚转角”（如前倾角度＞15°视为高风险），同时通过地面视觉检测判断脚掌与地面的接触面积（接触面积过小则触发平衡调整）。
   • 应用场景：双足人形机器人行走时的姿态稳定（如波士顿动力Atlas的跑跳平衡控制）。

3. 末端执行器（机械臂/手爪）状态检测

   • 功能：检测机械臂是否抓取到物体、抓取力度是否合适（避免物体滑落或压碎），以及手爪部件是否完好（如手指是否变形、传感器是否故障）。
   • 技术逻辑：通过手爪内置的微型相机拍摄抓取区域，分析“物体边缘是否完整”（判断是否抓取成功）；结合视觉纹理变化（如物体被挤压后的形变）辅助判断抓取力度，避免过载损坏。
   • 应用场景：精密制造场景中机器人抓取易碎零件（如玻璃、芯片）。

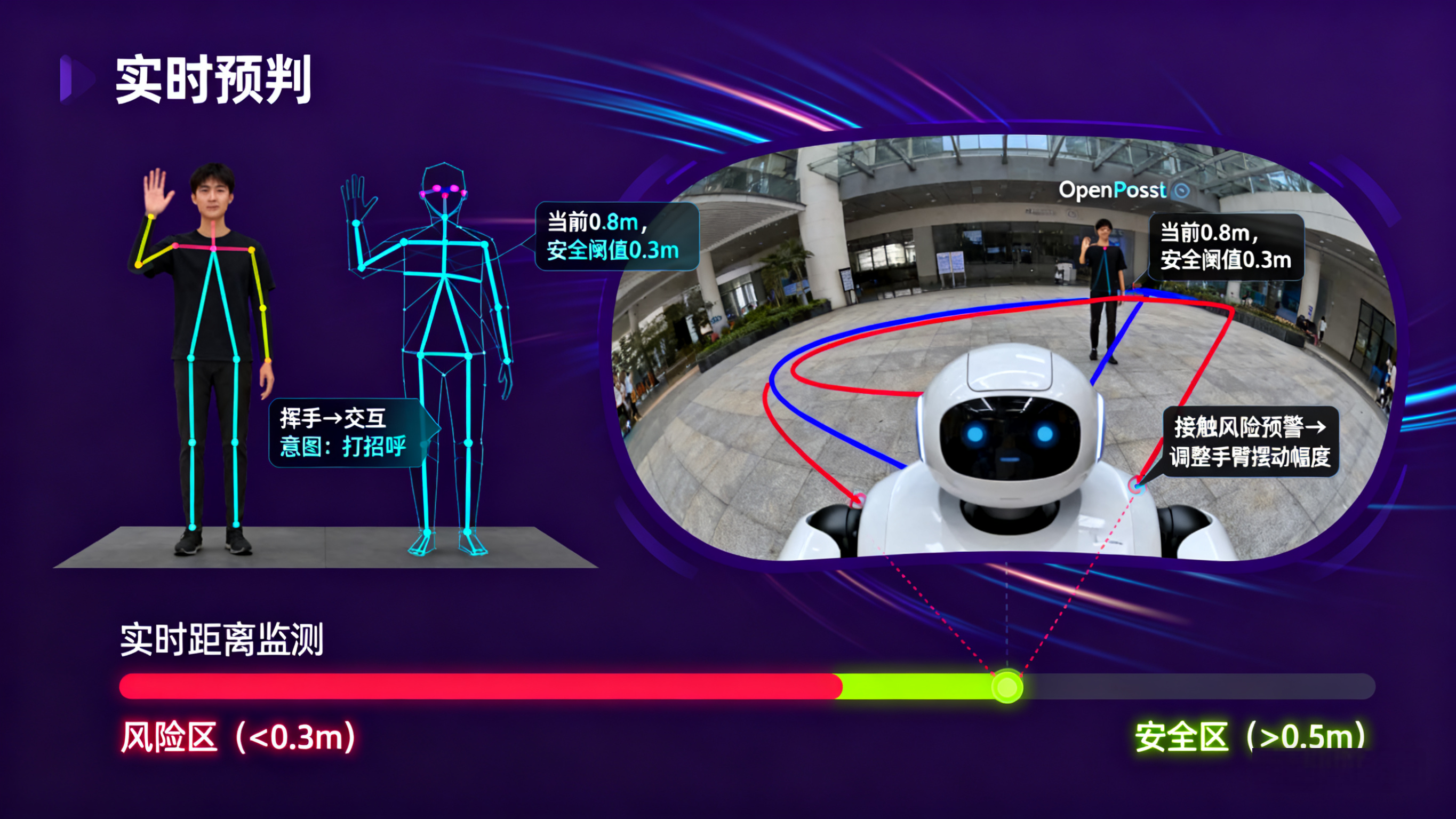

🎯 三、人机交互安全检测

人形机器人需在与人类共处的环境中保障安全，机器视觉可实现“预判人类意图、避免直接碰撞”的检测功能：

1. 人体姿态与动作意图识别

   • 功能：实时识别人类的肢体动作（如挥手、伸手、后退），预判交互意图（如“挥手”可能是打招呼，“伸手”可能是需要递物），或规避危险动作（如人类突然靠近）。
   • 技术逻辑：基于骨骼关键点检测算法（如OpenPose、MediaPipe）提取人类的关节坐标（如头部、手臂、腿部位置），通过动作时序分析判断动作类别，结合距离检测（如人类与机器人距离＜30cm时减速）实现安全交互。
   • 应用场景：商场服务机器人通过人类手势引导方向、家庭机器人识别老人“摔倒”动作并报警。

2. 接触风险预判与规避

   • 功能：在机器人运动过程中，预判与人类的潜在接触风险（如手臂摆动可能碰到旁边的人），提前调整运动轨迹。
   • 技术逻辑：通过广角相机实时捕捉机器人周围的“人体区域”，计算机器人运动部件（如手臂、腿部）与人体的“最短距离”和“相对运动速度”，若预测未来0.5秒内距离＜10cm，则触发轨迹偏移（如手臂缩短摆动幅度）。
   • 应用场景：工厂协作机器人与工人共同作业时的安全防护。

🎯 四、核心技术支撑

以上检测应用的实现，依赖于机器视觉的关键技术：

• 3D视觉技术：如结构光、ToF（飞行时间）、双目视觉，解决“二维图像无法获取深度信息”的问题，是环境感知和定位的核心；
• 深度学习算法：如目标检测、语义分割、姿态估计，提升复杂场景下（如遮挡、光线变化）的检测精度和鲁棒性；
• 实时图像处理：依赖高性能嵌入式芯片（如NVIDIA Jetson AGX、地平线征程系列），确保检测延迟＜100ms（满足机器人实时运动控制需求）。

🎯总结

机器视觉赋予人形机器人“视觉大脑”，其检测应用本质是“连接感知与动作”——通过对“外部环境、自身状态、人类交互”的精准检测，将视觉数据转化为机器人的运动指令或安全策略，最终实现“自主、安全、高效”的场景适配能力。随着3D视觉和AI算法的迭代，未来还将拓展出更精细的检测场景（如微表情识别、物体材质分类），进一步提升人形机器人的交互智能。
