每天认识一个电子器件之LED灯
LED选型核心参数一览表
| 参数类别 | 关键参数 | 说明 & 为什么重要 |
|---|---|---|
| 基本电气参数 | 正向电压 (Vf) | LED正常发光时两端的电压降。必须匹配您的电路电压。红/黄光约1.8-2.2V，蓝/绿/白光约2.8-3.6V。 |
| 正向电流 (If) | LED正常发光时所需的电流。决定了LED的亮度，必须用电阻或恒流驱动限制电流。小功率LED通常20mA。 | |
| 最大反向电压 (Vr) | LED能承受的最大反向电压。值通常很低（5V左右），交流或反向电压电路需特别注意，否则易击穿。 | |
| 光学性能参数 | 光通量 (Luminous Flux) | 单位：流明 (lm)。衡量LED发出的总光量，即人眼感知的亮度。这是衡量亮度的核心指标。 |
| 发光强度 (Luminous Intensity) | 单位：坎德拉 (cd)。衡量在特定方向上的光强，通常与视角有关。 | |
| 色温 (CCT) | 单位：开尔文 (K)。对于白光LED，定义光的“冷暖”。低色温（2700K-3500K）暖黄，高色温（5000K-6500K）冷白。 | |
| 显色指数 (CRI) | 衡量光源还原物体真实颜色的能力。0-100，越高越好。日常照明建议80+，专业摄影、博物馆照明需90+。 | |
| 峰值波长 (λp) / 主波长 | 对于彩色LED（红、绿、蓝），这决定了它发出的是什么颜色。单位：纳米 (nm)。 | |
| 物理与寿命参数 | 视角 (Viewing Angle) | LED光强衰减到中心值一半时所构成的角度。窄视角（如30°）光斑集中，宽视角（如120°）光线分散。 |
| 封装/尺寸 | 直插（如5mm, 3mm）或 贴片（SMD，如3528, 5050, 2835）。决定了焊接和安装方式。 | |
| 结温 (Tj) | LED芯片本身的工作温度。过高会导致光衰加剧、寿命缩短、颜色偏移。 | |
| 寿命 (Lifetime) | 通常指光通量衰减到初始值70%（L70）的时间。注意：寿命是在理想散热条件下的理论值。 |
如何根据项目选型？—— 实战指南
1. 指示用途（如电源指示灯、状态灯）
类型：普通直插LED（如φ5mm）或小尺寸贴片LED（如0805、1206）。
关键参数：
颜色：根据需求选择红、绿、黄等。正向电压 (Vf)和正向电流 (If)：通常If=20mA，用简单限流电阻电路即可驱动。亮度：无需太高，几百mcd（毫坎德拉）足够。
2. 照明用途（如台灯、补光灯）
类型：大功率贴片LED（如2835、3030、5730）或COB LED。
关键参数：
光通量 (lm)：核心指标。根据所需照度计算总光通量需求。色温 (CCT)：根据场景选择暖光（温馨）、中性光（自然）、冷光（明亮）。显色指数 (CRI)：非常重要，至少选择CRI > 80，优质照明需CRI > 90。正向电流 (If)：可能更高（如60mA, 150mA甚至更高），必须使用恒流驱动电源。散热：必须考虑散热，否则光衰严重，寿命急剧缩短。
3. 全彩显示/装饰用途（如RGB灯带、像素屏、氛围灯）
类型：RGB贴片LED（如3528RGB、5050RGB、WS2812B智能LED）。
关键参数：
封装类型：是普通RGB（共阳/共阴，需多个IO控制）还是集成IC的智能RGB（如WS2812B，只需单线控制）。亮度和发光强度：每个颜色芯片的亮度，决定了混色效果和整体亮度。驱动方式：智能LED简化了电路但编程逻辑不同。
选型流程总结
确定用途：指示、照明还是显示？明确主要目的。
确定电路：使用什么电源（电压？）、驱动方式（电阻限流？恒流源？MCU的PWM？）。这决定了你能选多大
Vf和If的LED。筛选关键光学参数：
要多亮？（看
光通量或发光强度）要什么颜色？（看
色温或峰值波长）颜色要多准？（看
CRI）光要照多广？（看
视角）
确定封装和尺寸：PCB上有多少空间？直插还是贴片？
考虑可靠性和成本：寿命、散热要求、品牌、价格。
好的，针对“3528 RGB 共阳”LED，为您提供详细的说明和使用指南。
名词解释
3528： 这是LED灯珠的尺寸规格（公制单位），表示其长度为3.5mm，宽度为2.8mm。这是一种非常常见的中功率贴片LED封装。
RGB： 表示这是一个三合一的LED灯珠。在一个3528的封装内，集成了红（Red）、绿（Green）、蓝（Blue）三个芯片。
共阳： 表示这三个芯片的阳极（正极）是连接在一起的（Common Anode）。这意味着这个LED有4个引脚：1个公共阳极（+） 和3个阴极（-）（分别对应红、绿、蓝）。
总结： 您有一个四只脚的贴片LED，其中一只脚是公共正极，另外三只脚分别是红、绿、蓝三种颜色的负极。
共阳：

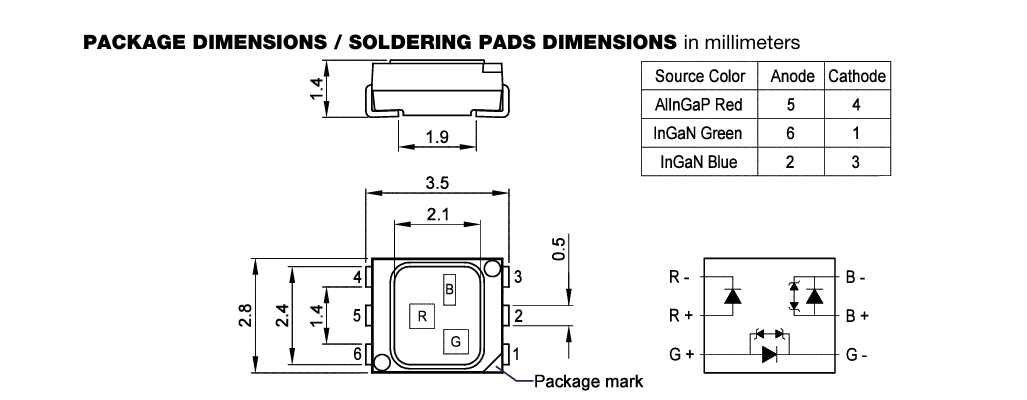

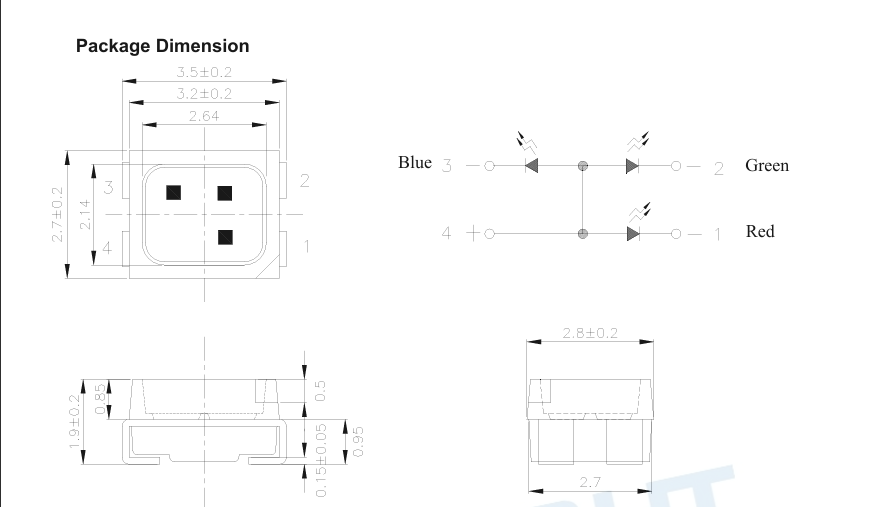

3528RGB共阳贴片LED:
AEC认证：
AEC认证是汽车电子领域非常重要的一套可靠性标准，它关乎到元器件能否进入汽车供应链。我会为你梳理AEC认证的家族标准、核心要求、适用产品以及获取流程，并用一个表格帮你快速了解AEC家族的主要标准：
| 标准编号 | 标准名称及适用范围 | 适用产品举例 |
|---|---|---|
| AEC-Q100 | 集成电路应力测试认证 | MCU微控制器、各种传感器芯片 |
| AEC-Q101 | 分立半导体器件应力测试认证 | 二极管、MOSFET、IGBT等 |
| AEC-Q102 | 离散光电组件应力测试认证 | LED、激光雷达、光电二极管、光敏三极管等 |
| AEC-Q103 | 传感器应力测试认证 | MEMS压力传感器、MEMS麦克风器件等 |
| AEC-Q104 | 多芯片模块（MCM）应力测试认证 | 用于ADAS、BMS系统的多芯片模块 |
| AEC-Q200 | 无源元件应力测试认证 | 电阻、电容、电感、滤波器、晶体振荡器、压敏电阻、保险丝、热敏电阻 |
