VR大空间资料 03 —— VRGK使用体验和源码分析

news 2025/10/6 6:07:43

自用文档，UE4.27项目 HTC Vive VR和Oculus Quest 2

SteamVR串流运行于HTC Vive VR 和 Oculus Quest 2设备

打包apk运行于Oculus Quest 2设备

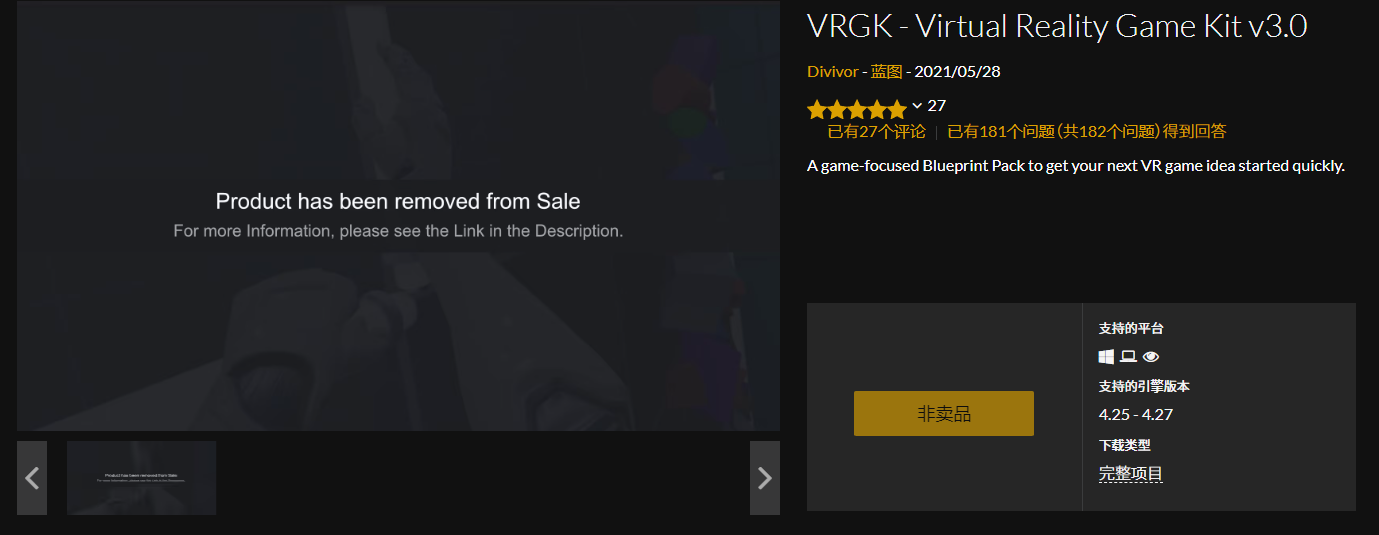

VRGK - Virtual Reality Game Kit v3.0 可蹲下可看自身IK 无局域网

https://www.unrealengine.com/marketplace/zh-CN/product/vrgk-virtual-reality-game-kit

UE 4.27 -> VRGK v3.0

UE 4.25, 4.26 -> VRGK v2.1

API文档在《虚幻商城 VR IK》

VRGK 基于OculusVR ，不需要Nav自动寻路组件

Dust and Smoke Effects 4.25-4.26

WaterVFXNiagara

http://cheapcg.com/

https://github.com/davidbuenov/VRGK-Community-Project-UE5

[虚幻引擎5 VR]：虚拟现实游戏套件（VRGK）

https://www.youtube.com/watch?v=YKXwHYGaCqg

2024年1月4日

如果说开发 VR 体验时有一件至关重要的话，那就是虚拟手的有效管理。

在这个频道上，我们专门制作了几个视频来探索这个复杂且有时具有挑战性的主题。

结论很明确：尽管这是一个困难的领域，但有商业解决方案可以提供合理的答案。

其中脱颖而出的解决方案之一无疑是 Divor 的“虚拟现实游戏套件”，或者更广为人知的名称为 VRGK。

该套件价格实惠，解决了手物理和与环境中物体有效交互等关键问题。

它显着节省了时间和精力，极大地提高了体验的整体质量。

很遗憾，随着虚幻引擎 5 的到来，开发人员决定不再继续该项目。

从他们的角度来看，维护该项目所需的工作量巨大且无利可图。然而，由于社区的努力，Divor 被说服提供社区版本。

这将允许其他人继续他们的工作，幸运的是，这正是发生的事情。

利用三智者季节，还有什么比在我们的项目中使用此套件更好的礼物呢？

此外，我们将着手做出一些小牺牲，以使用 MetaXR 插件将其移植到最新版本的虚幻引擎。

参考资料：

▶ 立体工作室：https://stereoopticstudios.com/

▶ VRGK - 虚拟现实游戏套件 v3.0：https://www.unrealengine.com/marketpl...

▶ 最终公告： https: //redirect.epicgames.com/?redir。 ..

▶ VRGK-社区：https://github.com/VRGK-Community

▶ 社区不和谐： /discord

▶ 旧版文档 PDF： https://divivor.itch.io/legacy-docs（密码：legacydocs） ▶ Mozilla 公共许可证 (MPL)：https: //www.mozilla.org/en-US/MPL/2.0 /

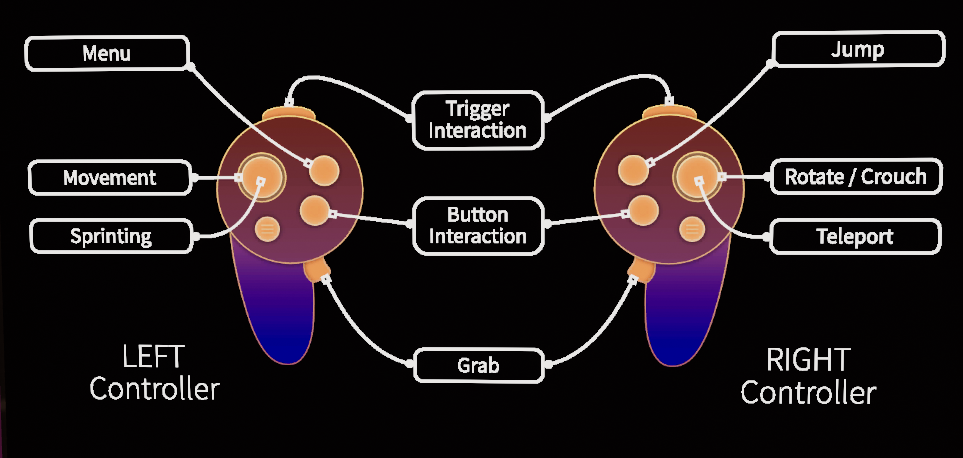

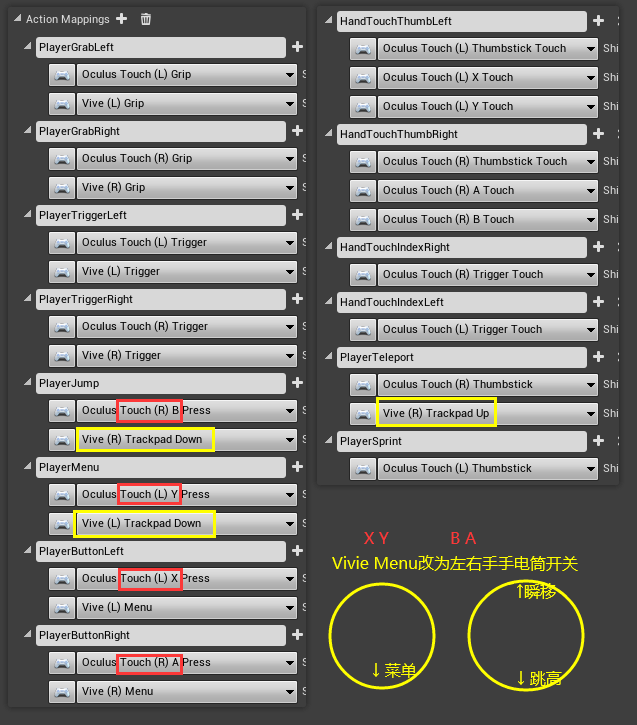

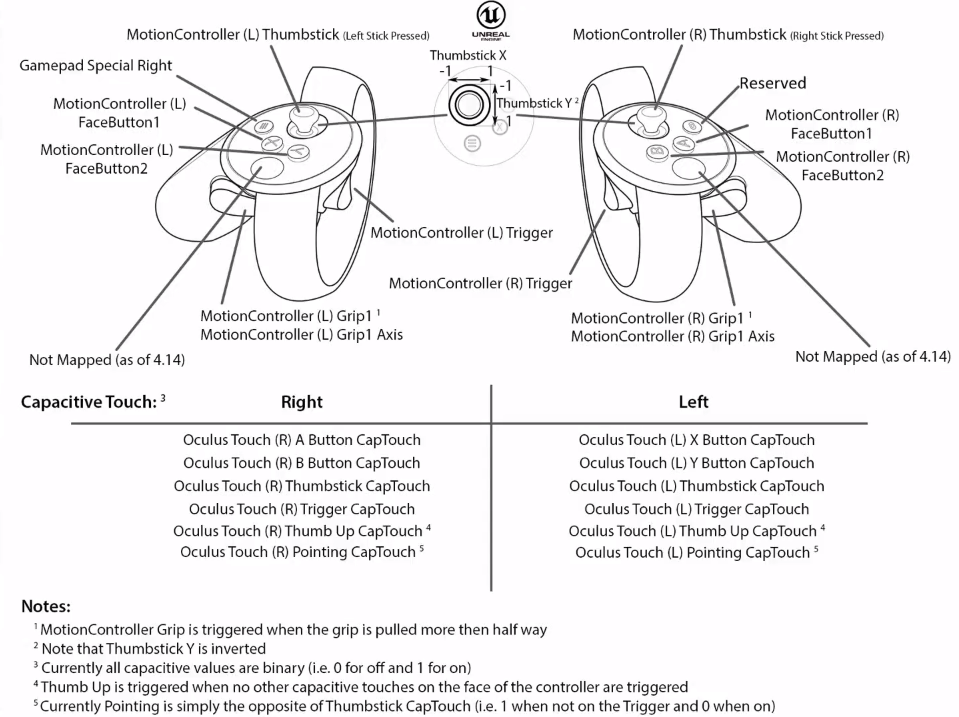

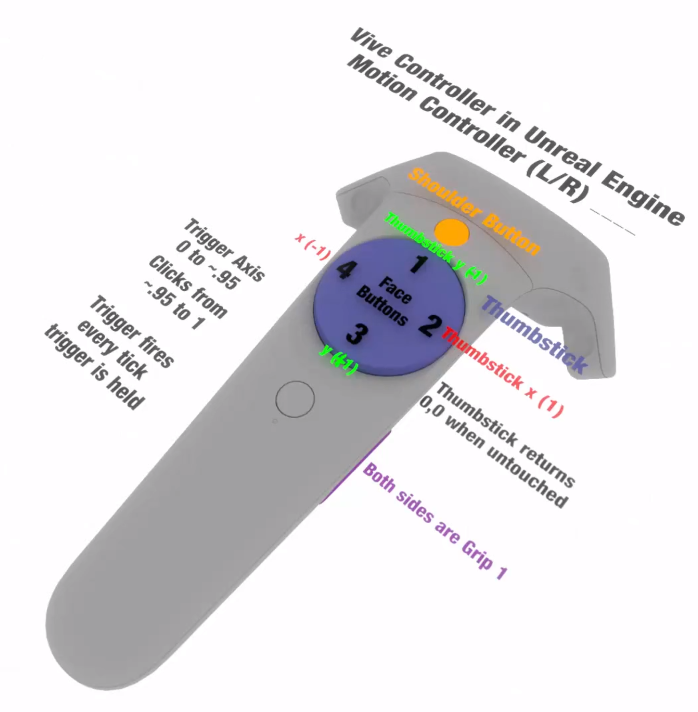

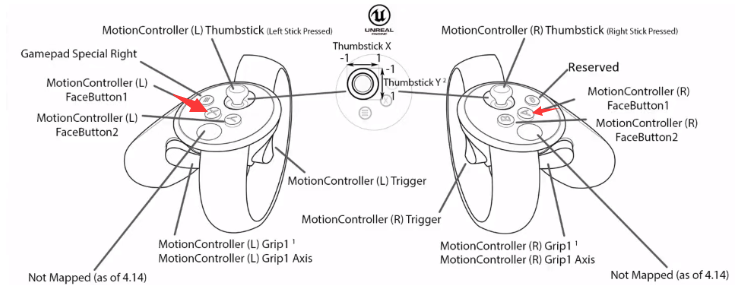

VR手柄按键 Vive 和 Oculus

https://www.rstk.cn/news/729695.html?action=onClick

跳跃右手面板下键位

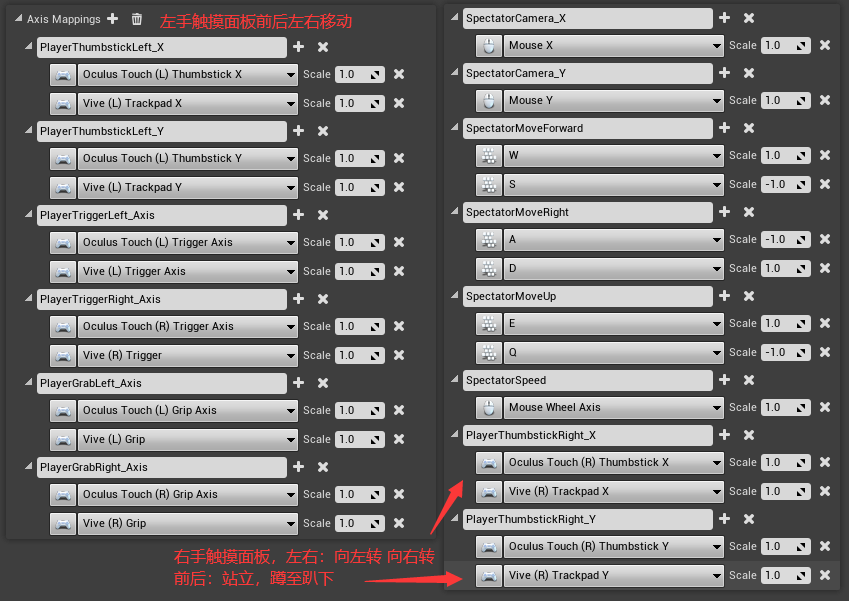

VRGK 添加Vive按键输入

TPS 和 VRPawn 惯性作用inertia

1，平板移动 setActorLocation 开关Teleport

2，平板移动 addWorldOffset 开关Teleport

1-1平板使用setActorLocation进行位移，Teleport为False，TPS正常跟随移动，VRPawn和物理Cube会有移动的惯性动量，平板速度再快则会甩出去

1-2平板使用setActorLocation进行位移，Teleport为True， TPS正常跟随移动，VRPawn和物理Cube则呆在原地不随板子移动

2-1平板使用setActorLocation进行位移，Teleport为False，碰撞体包裹中的物体，TPS和静态物体会两倍速位移，原因是他们已经在随板子移动，又添加了移动增量，如果物理盒子加了overlap事件，则也会2倍数位移

VRPawn和物理盒子则带着惯性动量跟随板子移动

2-2Teleport为True，物理盒子如果不加overlap，则不移动，加了overlap则随板子位移，TPS和静态物体二倍数，VRpawn不移动

2-3Teleport为False，碰撞体的offset的Teleport为true，同2-1

2-4Teleport为True，碰撞体的offset的Teleport为true，同2-2

直升机位移最好使用event tick，否则vrpawn用的eventTick不能同步

即使设置0.01进行位移，vrpawn丢帧导致位移错误

Review项目

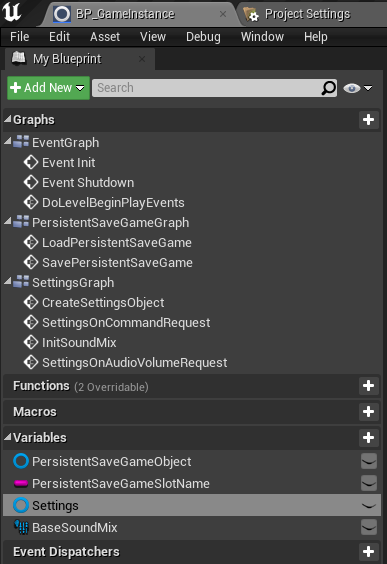

GameInstance

运行游戏后只有一个GameInstance

EventGraph 初始化，读取持久存档和全局设置；关闭时，保存存档；关卡启动时，初始化声音

PersistentSaveGameGraph 存档模块，有则读取，无则新建BP_PersistentSaveGameObject对象

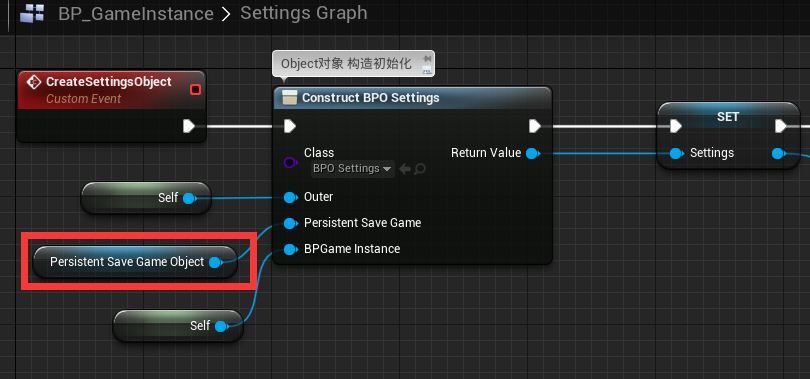

SettingsGraph BPO_Settings对象的初始化，并通过settings对象进行参数调用和事件分发监听绑定

Settings通过方法获取存档配置中的选项

需要调用Setting对象的时候，使用自定义蓝图函数库 BluePrintFunctionLibrary中的Get BPO Game Setting获取Setting对象

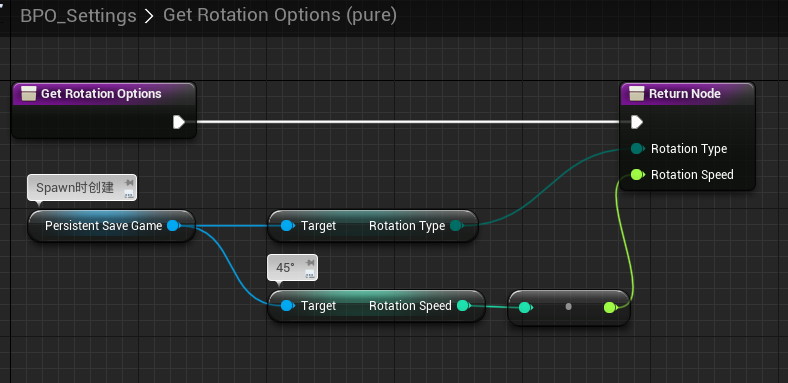

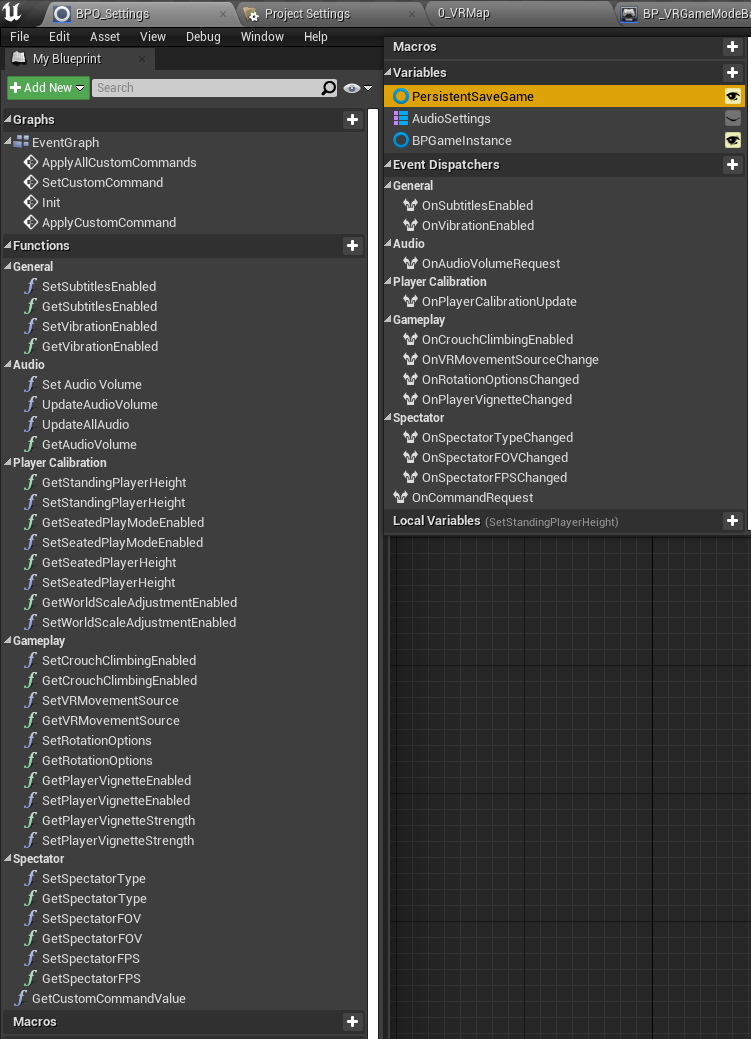

BPO_Setting中的方法

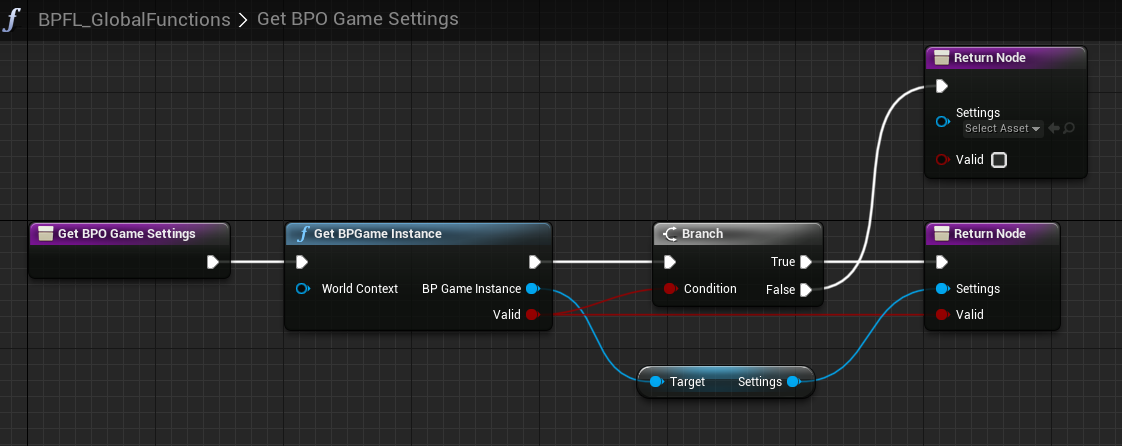

蓝图函数库中从GameInstance对象中获取其成员Setting实例对象

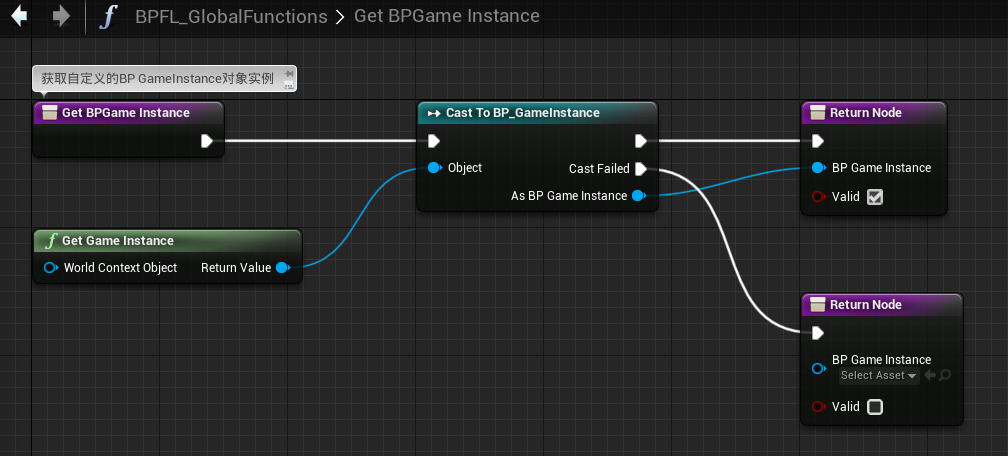

蓝图函数库中获取GameInstance实例对象

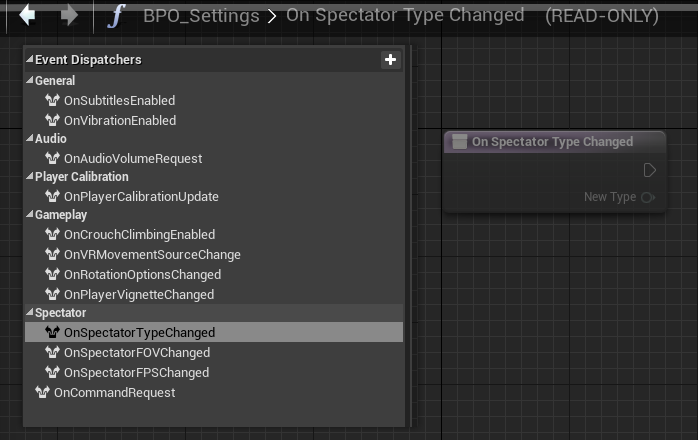

Settings事件分发的call和bind

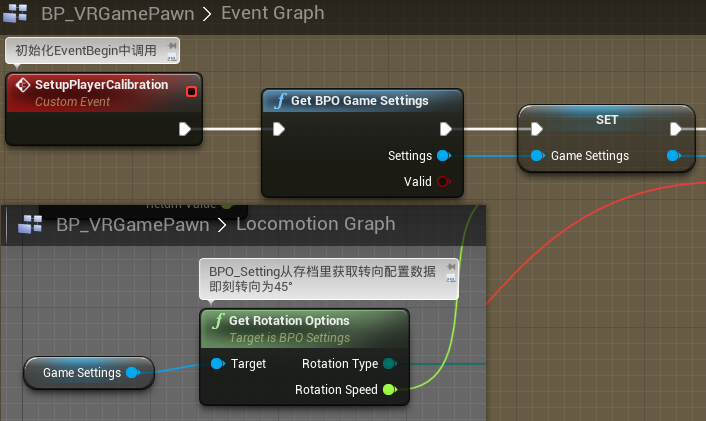

获取setting对象后，绑定监听事件分发

UI调用setting对象的方法，其方法中调用了call

绑定监听在具体对象中实现

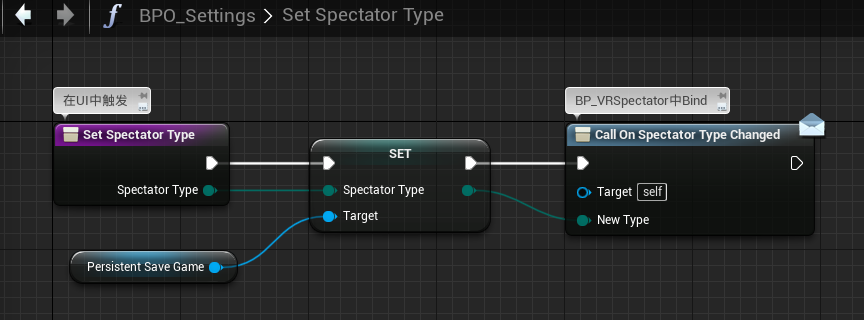

BPO_Setting中的定义了方法对事件分发进行了Call调用

UI中调用了setting对象的方法

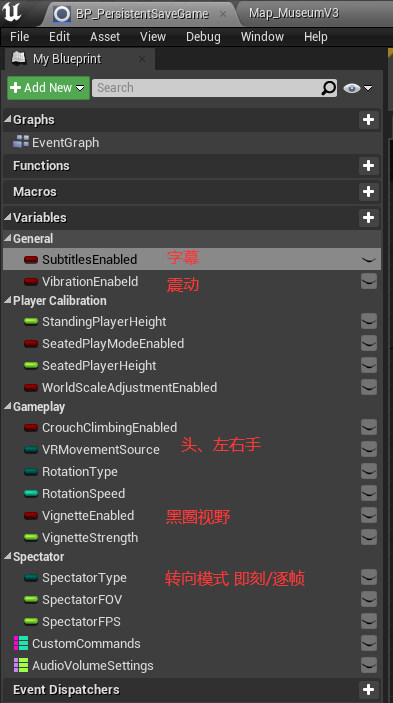

存档对象 BP_PersistentSaveGame

设置对象 BPO_Settings

GameMode

每个关卡都有单独的GameMode

如前后关卡中GameMode下PlayerController 配置相同时，上个关卡中PlayerController 不会进行销毁

Content/VRGK/Blueprints/Core

父类：BP_VRGameModeBase 并实现接口 BPI_VRGameMode

GameMode使用：子类：BP_DemoGameMode

初始化创建对象： BP_MenuController菜单UI、BP_VRSpectator观察着、BP_PlayerVignette黑圈视野、BP_CameraWaterOverlay水下视野

BP_VRSubtitles副标题UI

打开Menu菜单时，专门生成一个VRPawn射线控制UI

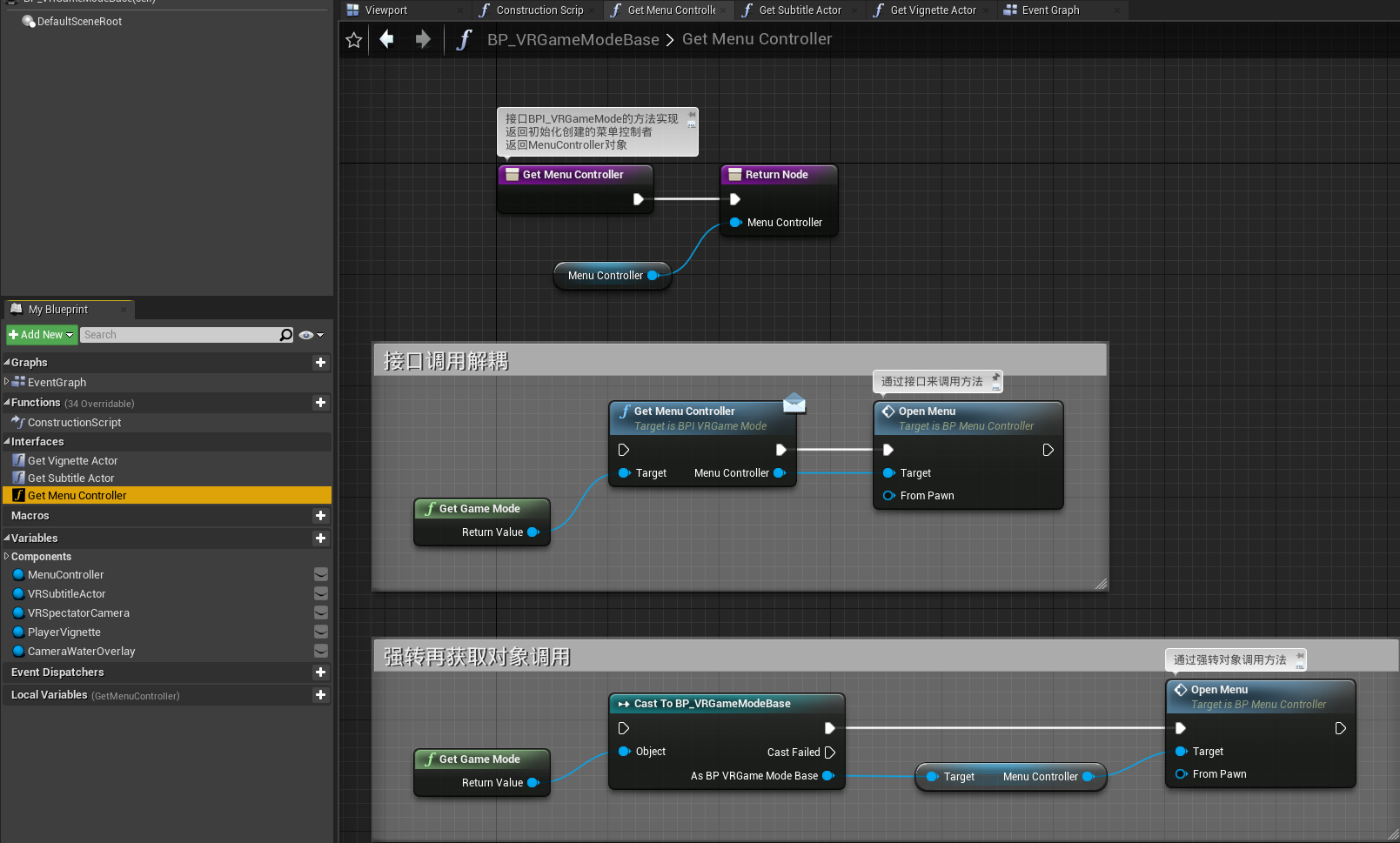

通过接口返回对象来调用GameMode中创建的一系列对象

Menu面板

朝向和pawnCamera一致

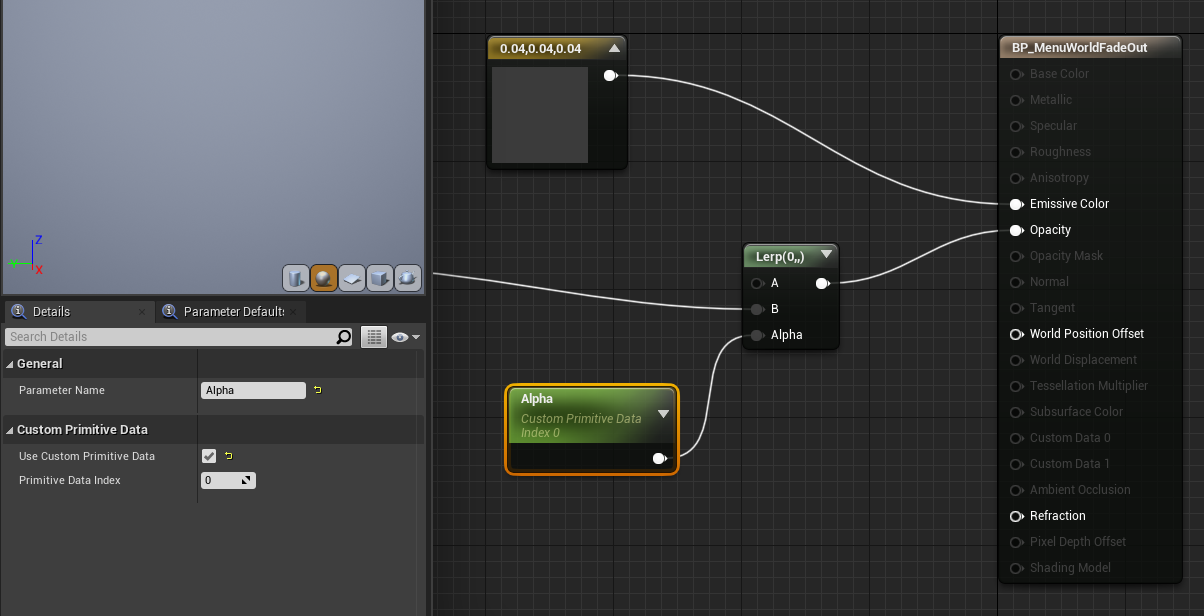

包裹材质球

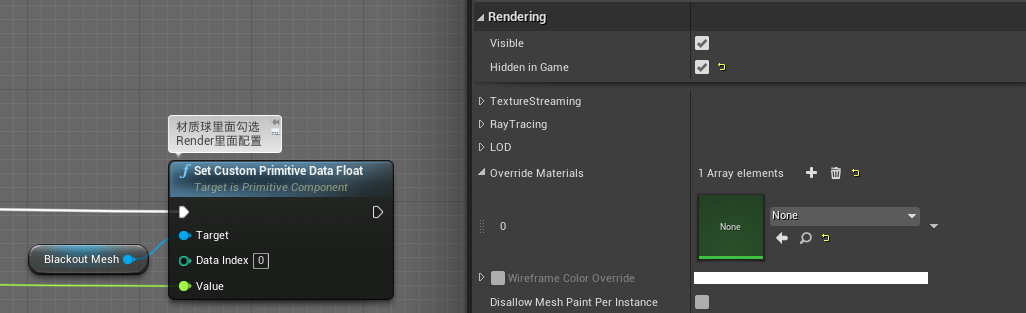

Set custom primitive Data Float，Mesh的Render中配置，材质球中也勾选配置

自定义基元数据配置alpha值，这么使用是为了优化减少DrawCall

勾上Use Custom Primitive Data则这个参数就不可在材质里修改默认值，同样材质实例里也找不到该参数

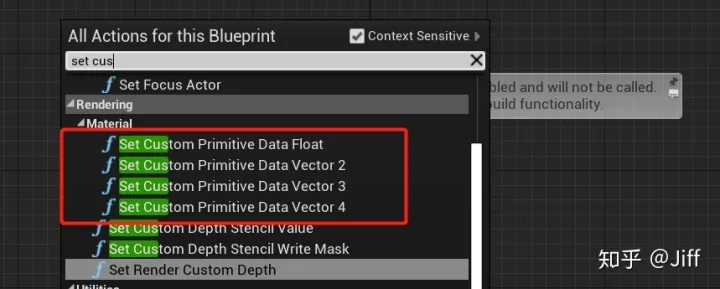

传递参数给Custom Primitive Data，编辑器面板在Rendering下面的Custom Primitive Data可以增删相应的数据，蓝图中，有Set Custom Primitive Data从float到Vector4四个函数

开启移动端Dynamic Instance,需要在项目配置ini中加一行，把r.Mobile.SupportGPUScene设为1

如何使用 Custom Primitive Data

https://zhuanlan.zhihu.com/p/83529624

优化UE4性能、减少DrawCall，材质中使用自定义基元数据

https://zhuanlan.zhihu.com/p/215545723

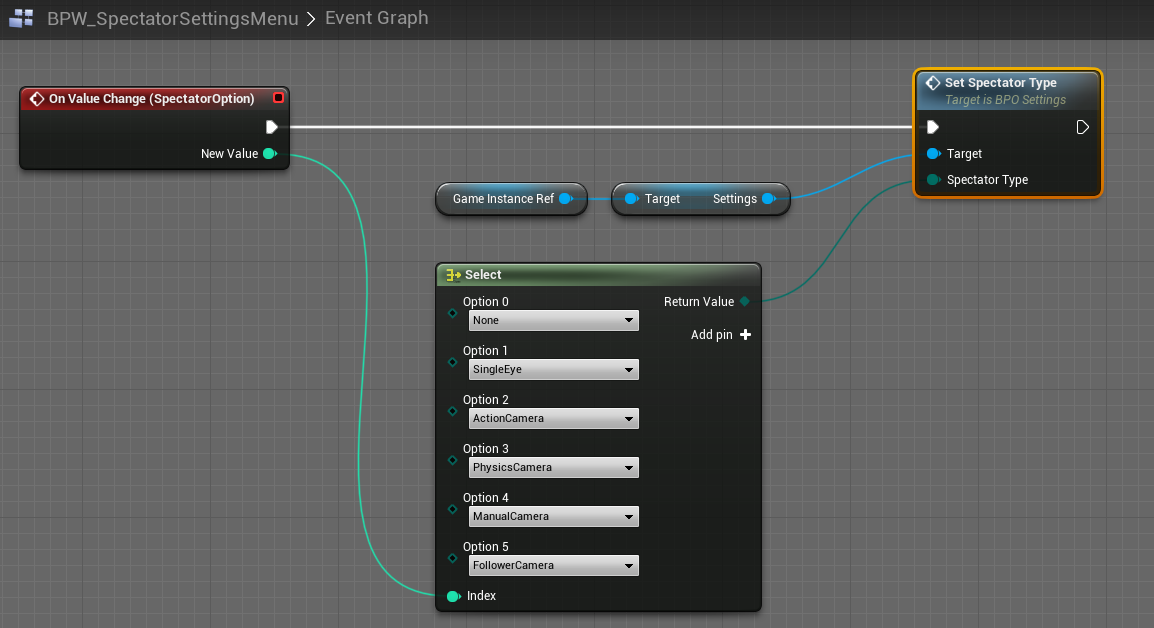

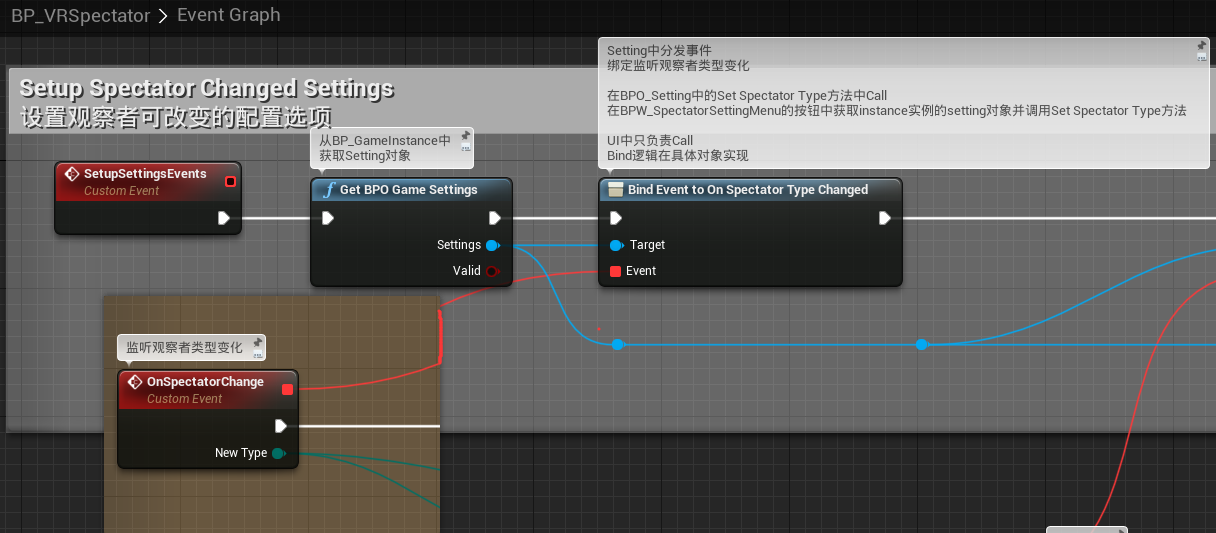

Spectator 观察者OB模式

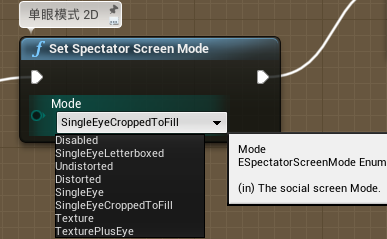

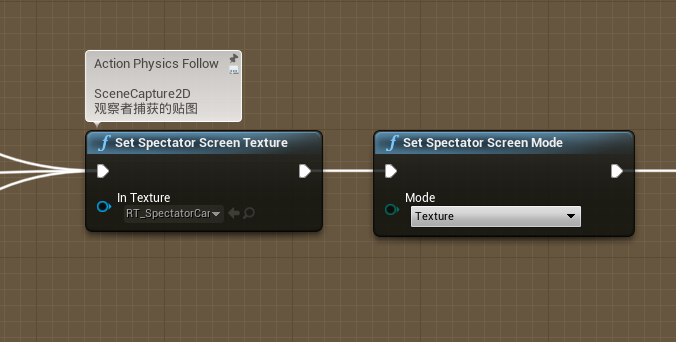

切换观察镜头Type，镜头捕获画面2D组件

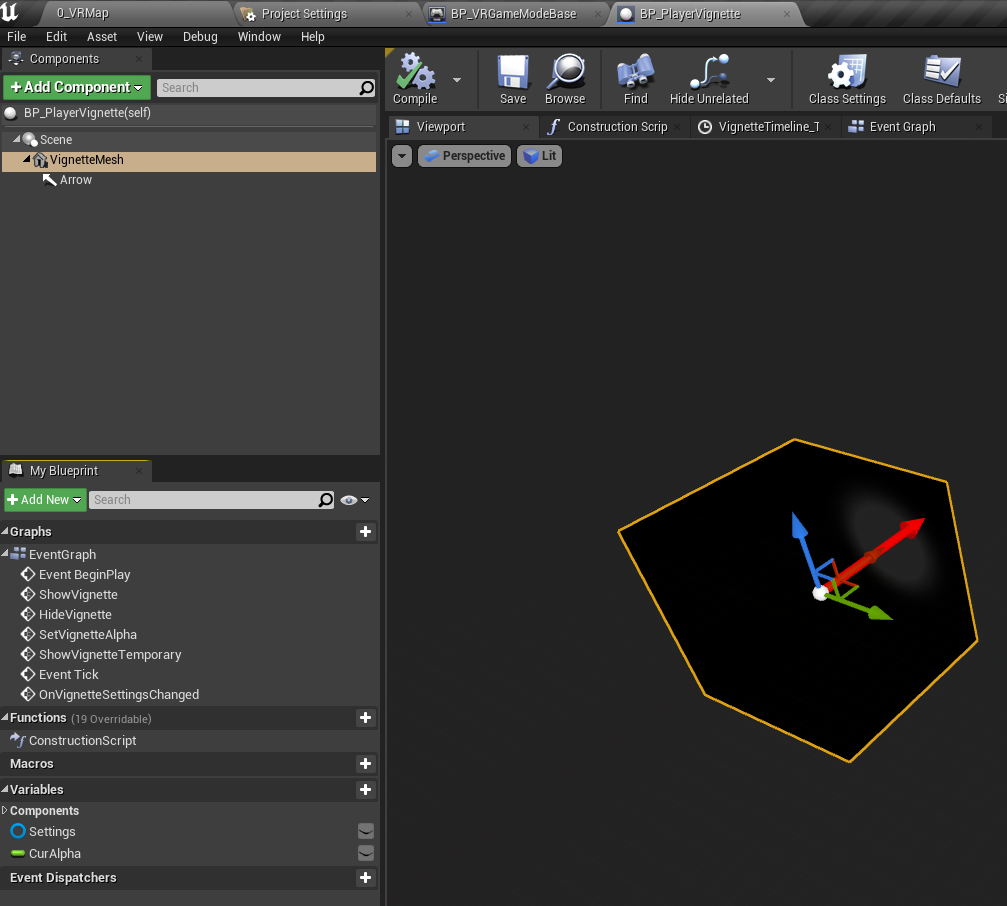

Vignette 黑圈视野虚影效果

通过黑盒子实现

瞬移，Instant为true，小黑盒被隐藏了则显示出来，小黑圈播放从无到有的动画(延长版)，0.05s后，执行0.3s的小黑圈淡出，并隐藏小黑盒

移动，Instant为false，小黑盒被隐藏了就显示小黑盒，并播放淡入动画0.3s复现黑圈；

如果持续移动，则一直执行显示小黑盒，小黑盒已经显示的状态就不继续执行；

最后停止移动执行0.3s的小黑圈淡出，并隐藏小黑盒

黑圈材质为自定义基元数据处理淡入淡出的alpha值

临时显示视野黑圈，在VRGamePawn中被调用

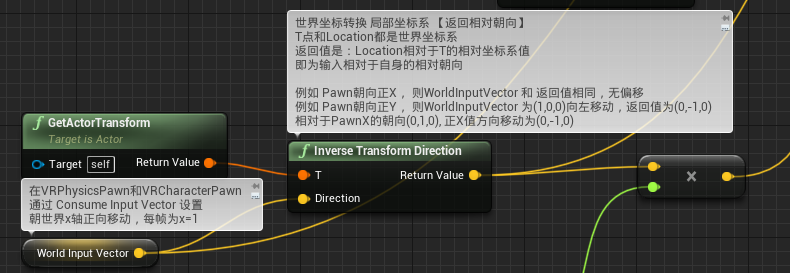

左手前后左右移动

右手左右转向

瞬移【唯一的瞬息true】

每帧调用根据角色速度值

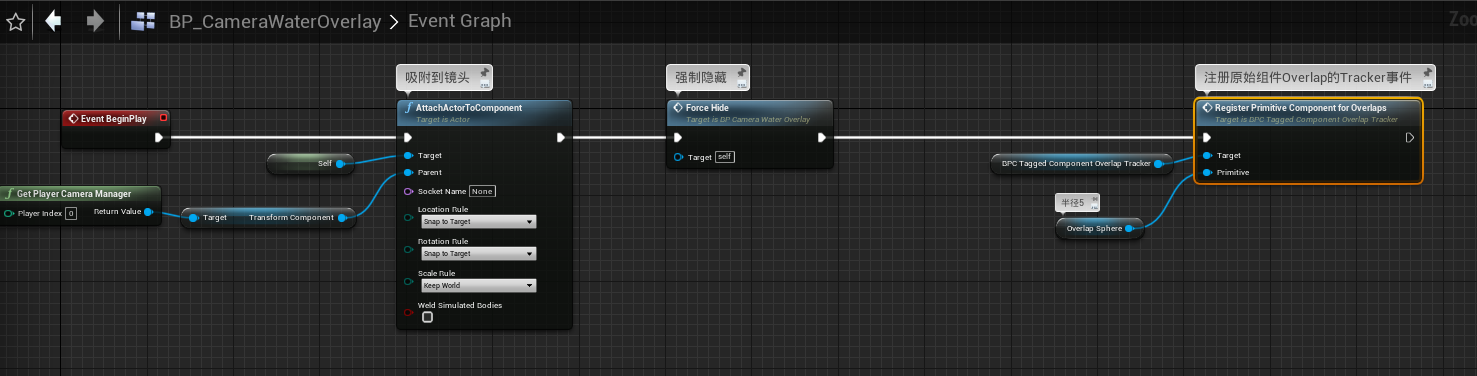

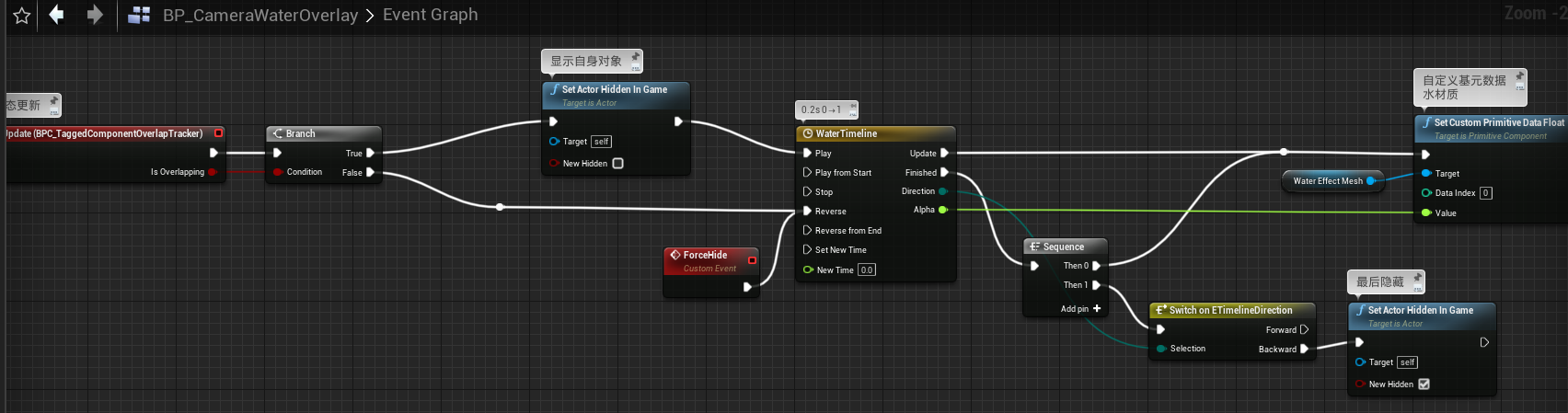

水下镜头 BP_CameraWaterOverlay

自定义基元数据设置水材质

绑定监听分发事件OnTrackerStateUpdate

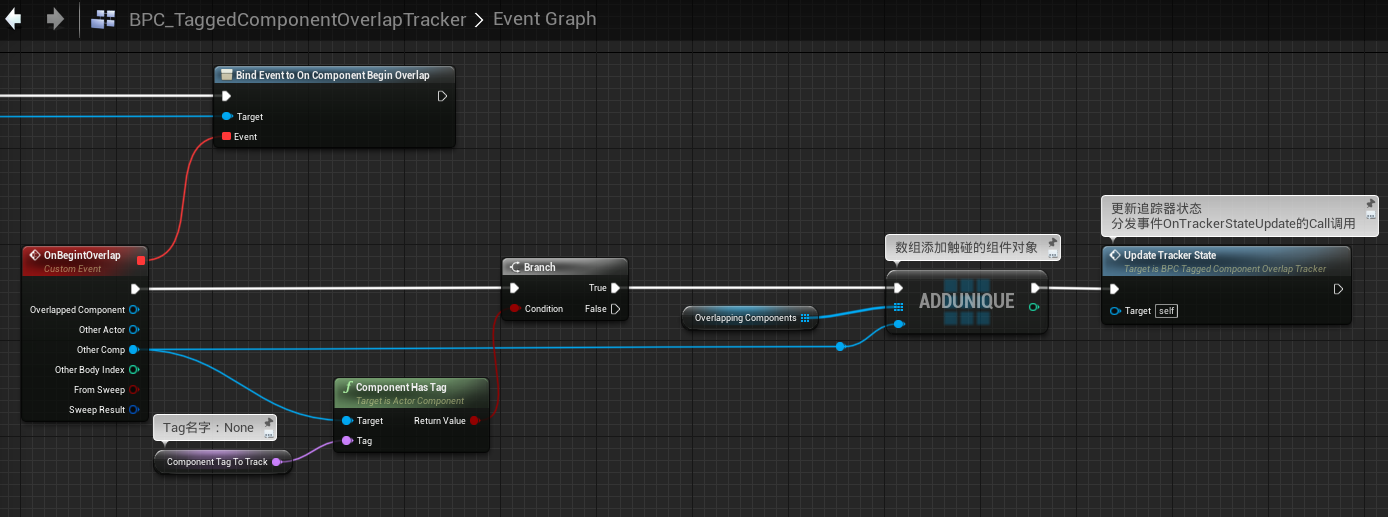

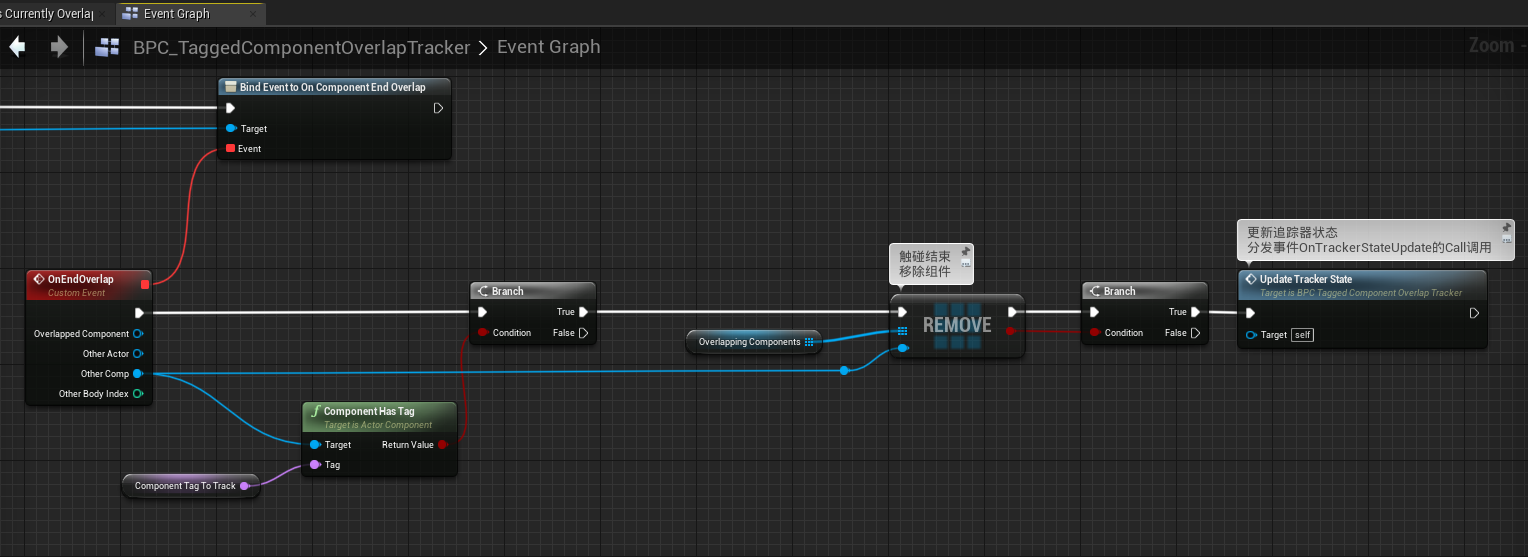

添加自定义组件BPC_TaggedComponentOverlapTracker，用于注册原始组件Overlap的Tracker事件

在自定义组件中，OverlapBegin添加组件到数组，OverlapEnd则从数组中移除触碰的组件

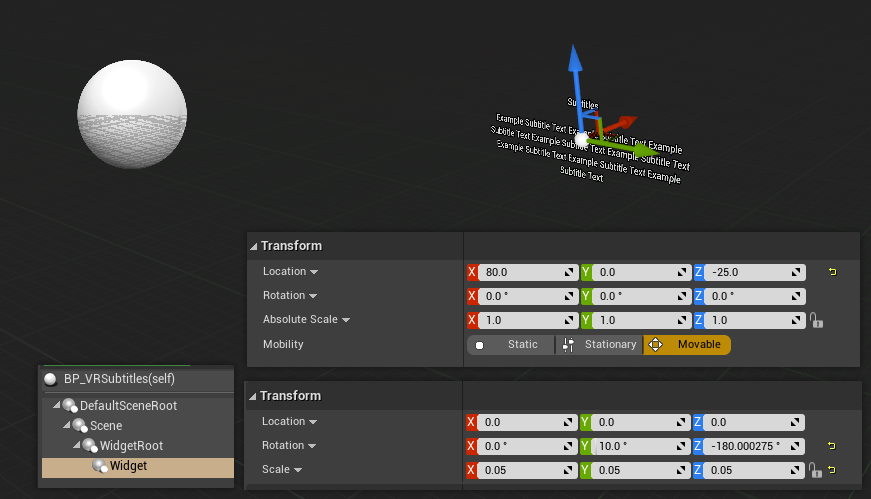

副标题 BP_VRSubtitles

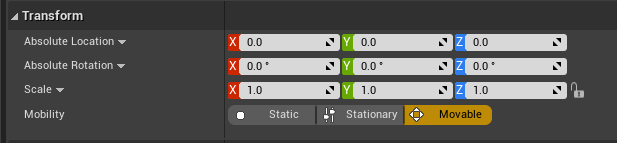

widgetRoot 绝对值scale

scene 绝对坐标

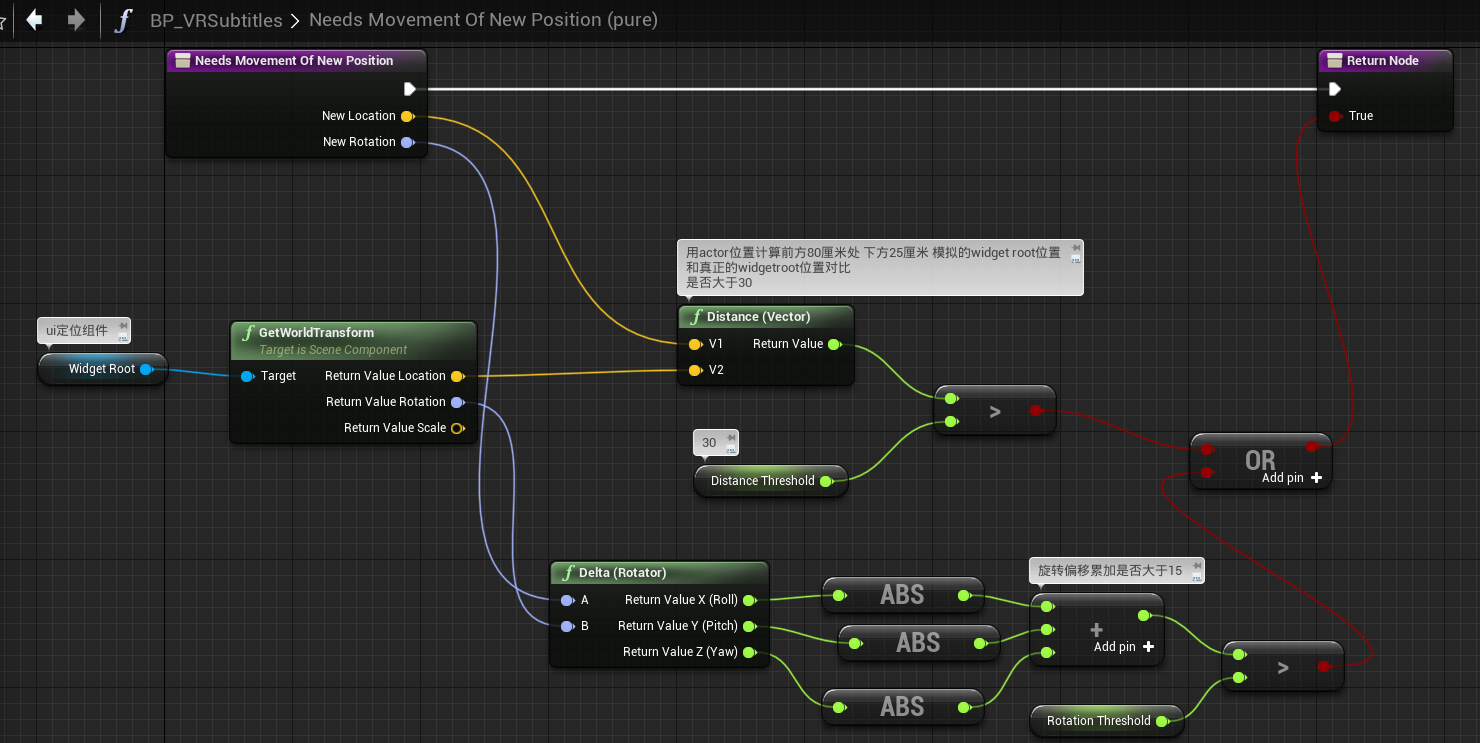

定时器每0.2s执行，判断当前scene值推断的widgetroot值是否大于30位移或15角度偏移，

是则进行0.4s一次的旋转值lerp插值更新，把widgetroot的旋转值渐变到scene推断的位置

eventtick 每帧同步scene组件坐标值为actor坐标值

这个蓝图对象 attach吸附到camera上，但是scene节点为绝对坐标系，需要动态修改。

如果是scene节点是相对坐标系则实时跟随镜头移动，无法实现延迟转向。

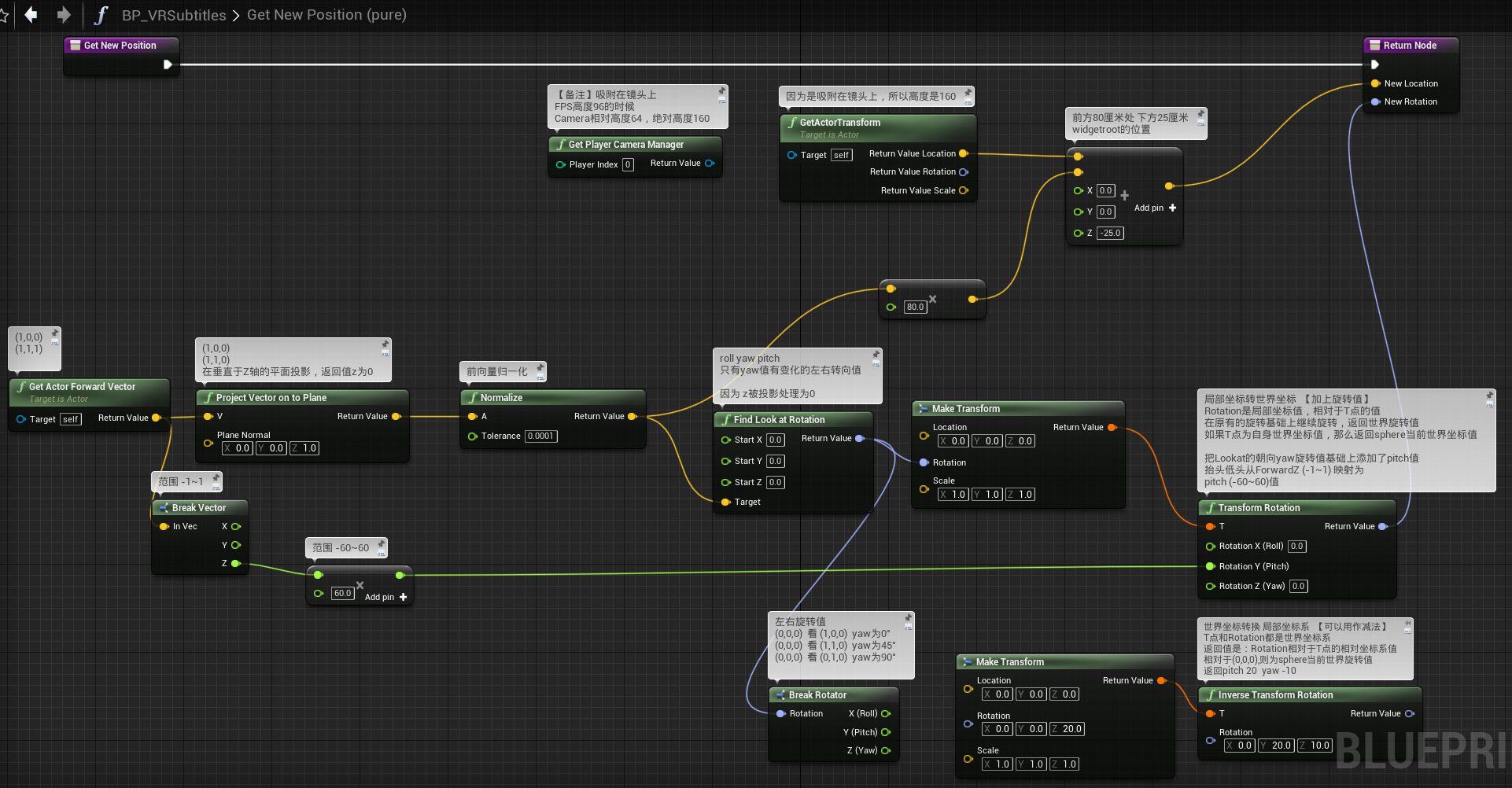

定时器0.2s执行，获取当前吸附在Camera节点上的自身actor的坐标值，并计算前方80cm 下方25cm处的WidgetRoot坐标值

吸附在镜头上

FPS高度96的时候

Camera相对高度64，绝对高度160，所以umg对象高度也是160

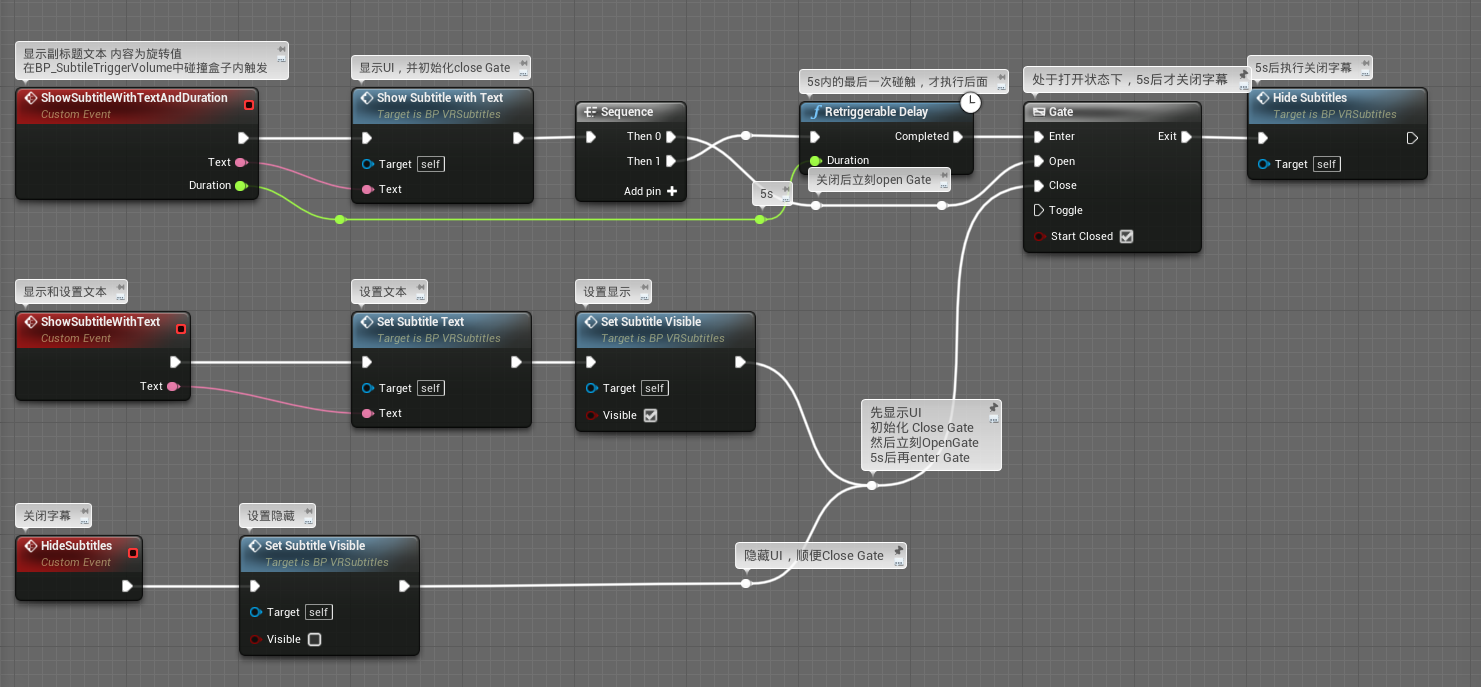

UI是进入房间，触碰overlapBegin时执行

Pawn

父类：Content/VRGK/Blueprints/Player/PlayCore/BP_VRBasePawn

子类：Content/VRGK/Blueprints/Player/PlayCore/BP_VRGamePawn

GameMode内使用：子类：Content/VRGK/Blueprints/Player/GamePawns/BP_VRPhysicsPawn

BP_VRBasePawn

VRNotifications 判断头显是否戴上，只有Oculus有返回状态值，steamVR就手动修改返回true

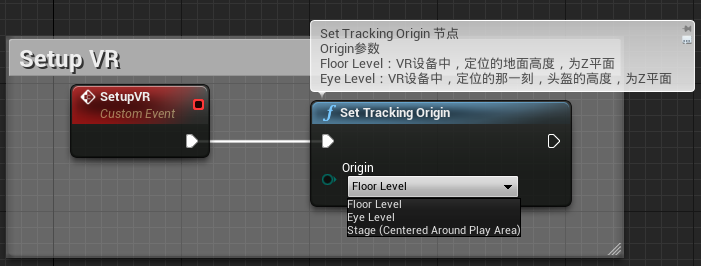

Set Tracking Origin 节点

Origin参数

Floor Level：VR设备中，定位的地面高度，为Z平面

Eye Level：VR设备中，定位的那一刻，头盔的高度，为Z平面

设置跟踪原点为地面 set tracking origin

坐立式体验，则可以设置为eye level

换装功能

1.可通过修改材质实现换装。

2.通过修改Mesh实现换装。1个角色由多个Mesh组成，比如：头，脚，身体，手都是单独的Mesh。它们共用一个骨骼，共用同一个动画蓝图。

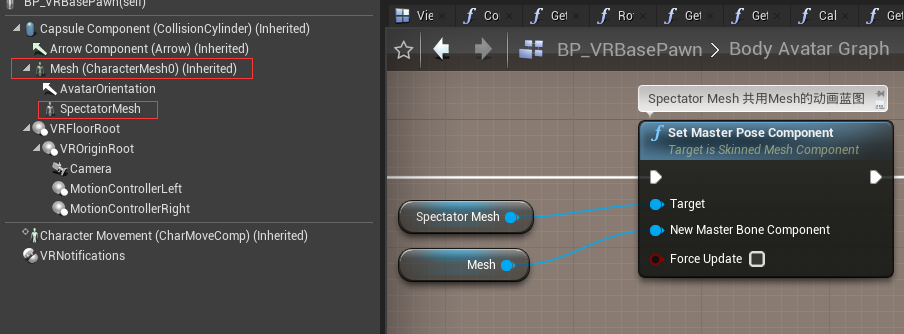

如何实现这些Mesh共用同一个动画蓝图呢，参照如下图。

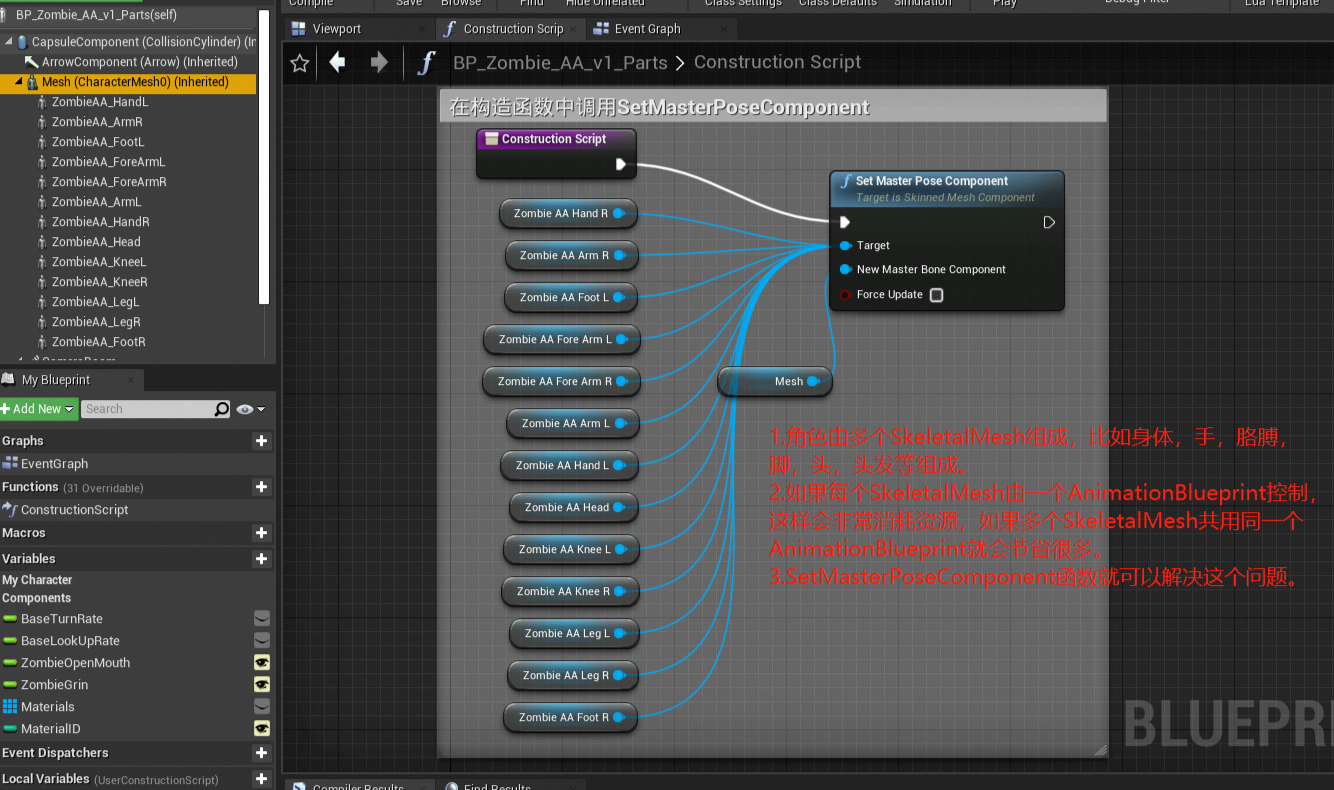

SetMasterPoseComponent

所有的SkeletalMesh共用Mesh节点的动画蓝图。共用动画蓝图节约资源

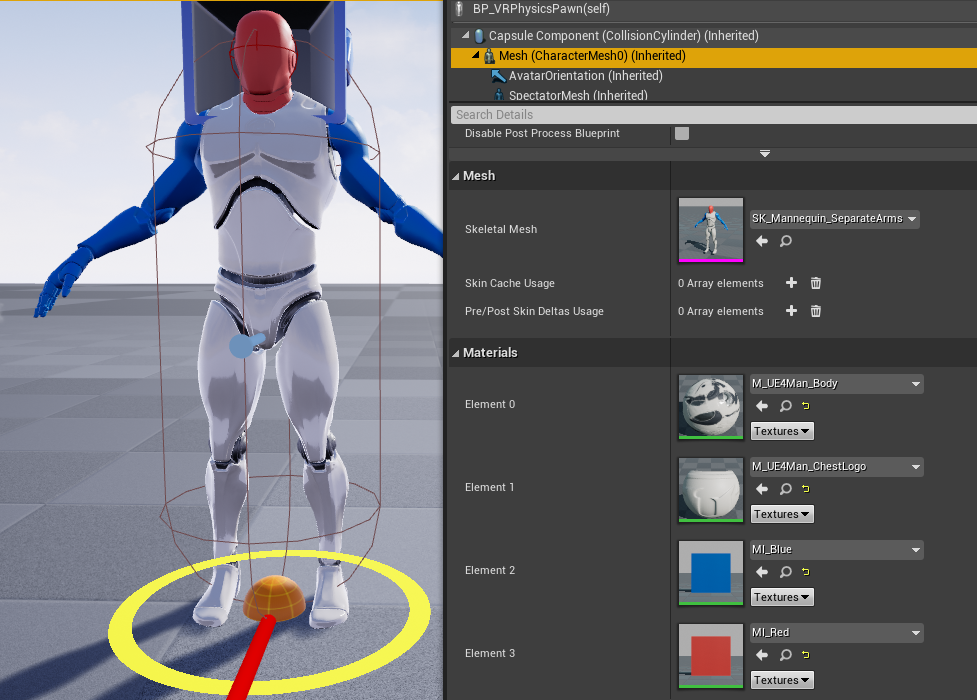

角色材质通道

Mesh材质球通道，0身体、1logo、2手、3头

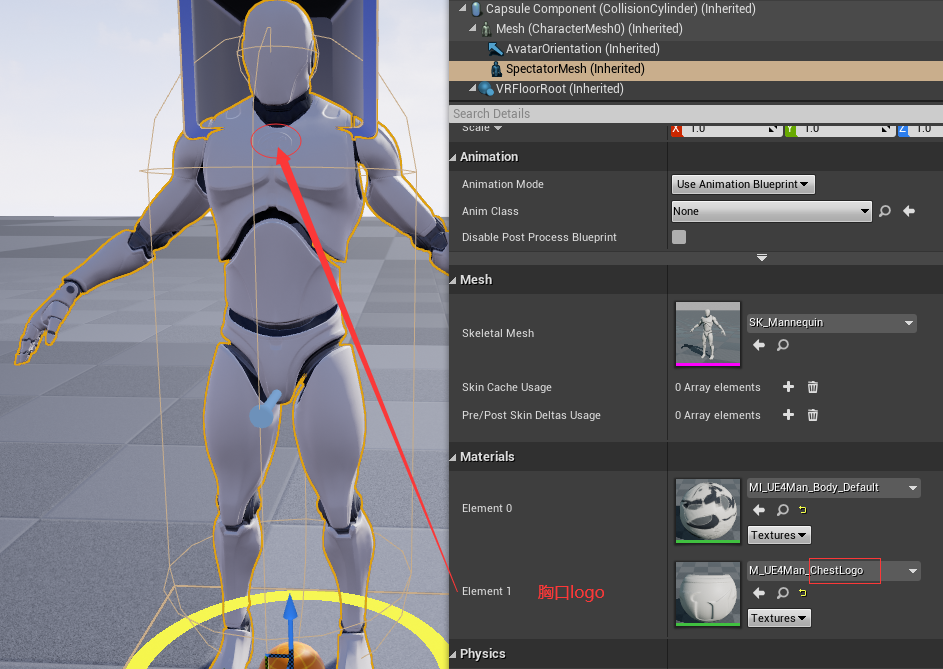

Spectator 材质球通道2个，1为胸口logo

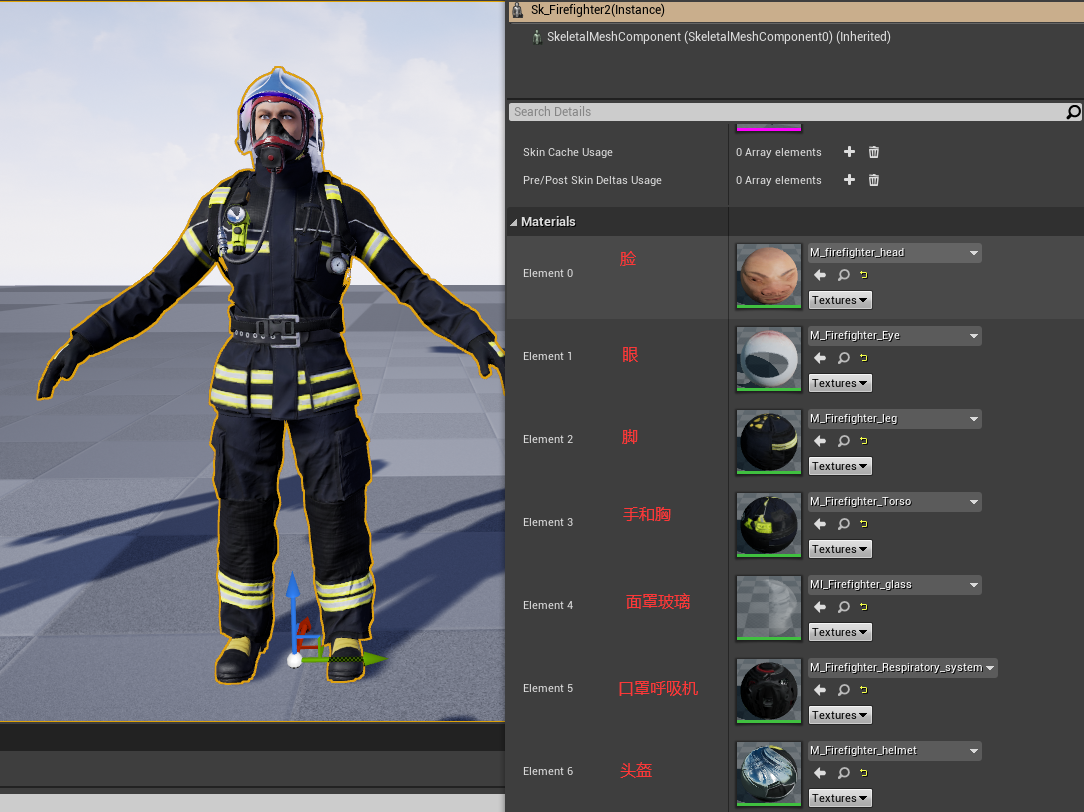

消防员材质球通道

0-脸 1-眼 2-脚 3-手和胸 4-玻璃面罩 5-口罩呼吸机 6-头盔

工具类

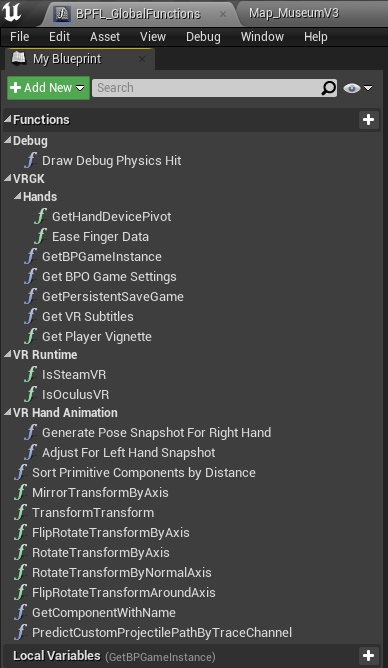

BPFL_GlobalFunctions

动画Anim

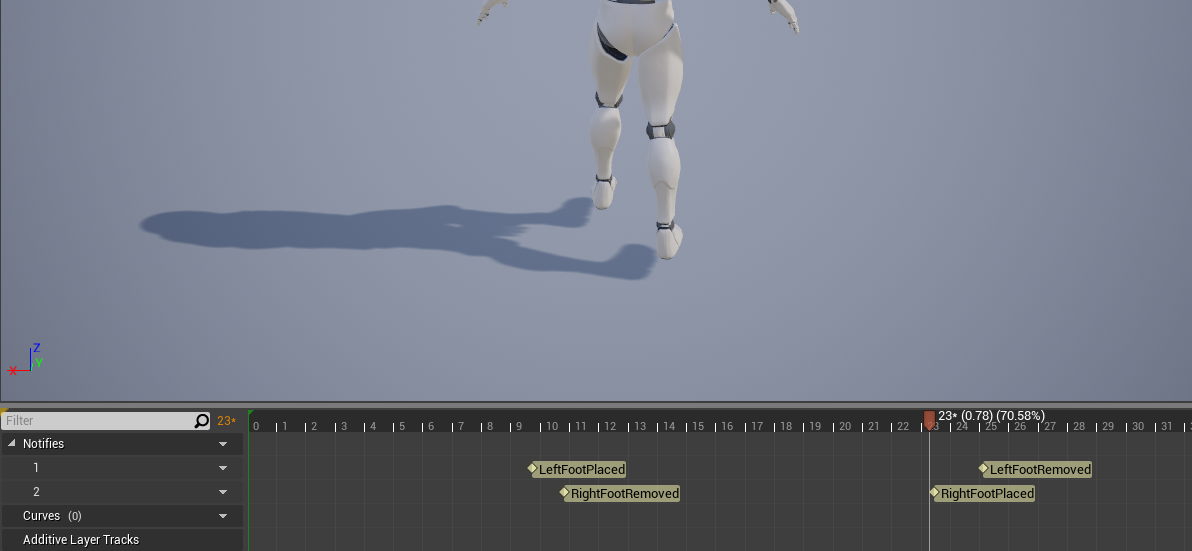

标准站立Standing添加了Notify ResetFootPlacement

LeftFootPlaced

左脚放置之后抬起来，

右脚收回

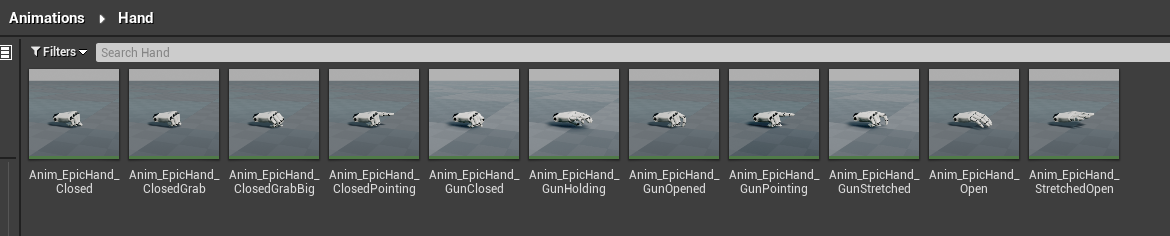

手指动作

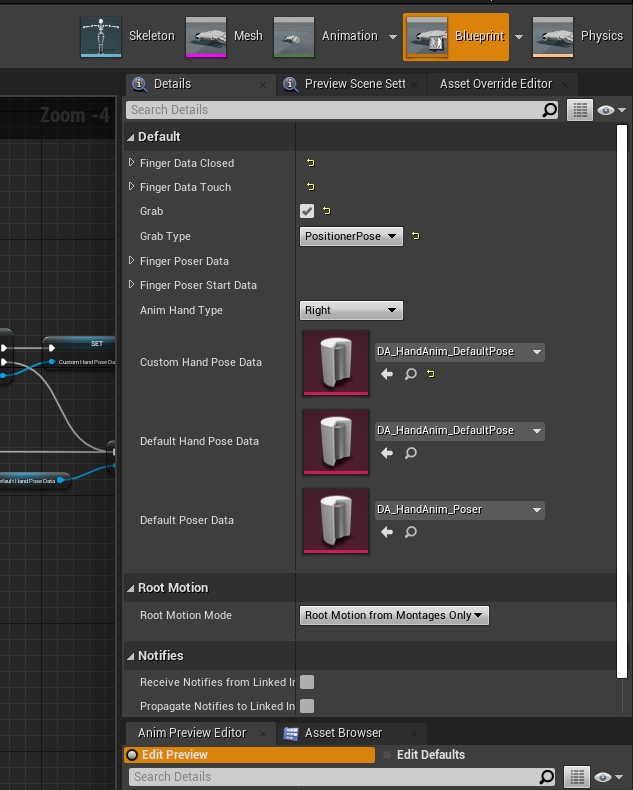

动画蓝图姿势数据

Oculus Android运行

1、只剩双手，身体材质被设置为透明，需要排查

因为源码改为消防员隐藏头部的0通道，变成小白人0通道隐藏身体

2、 OculusLink运行串流与HTC vive一样执行；

安卓模式：

但是主Map(Map_MuseumV3) 直接Launch Android Quest不行，从其他地图Launch后再进入主Map就可以。

打包同理

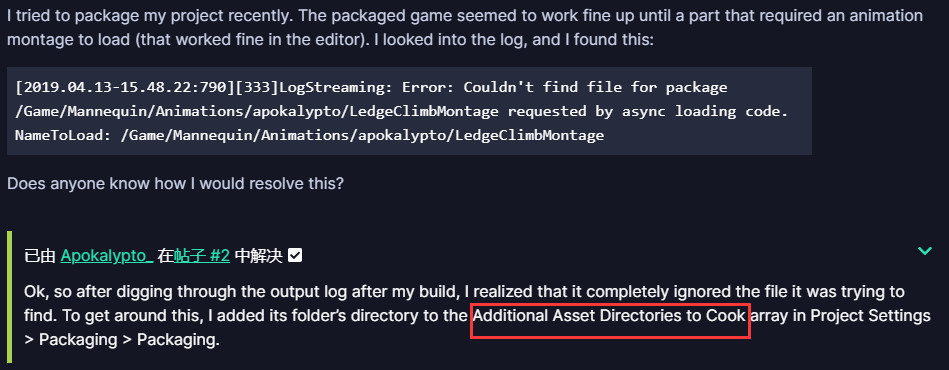

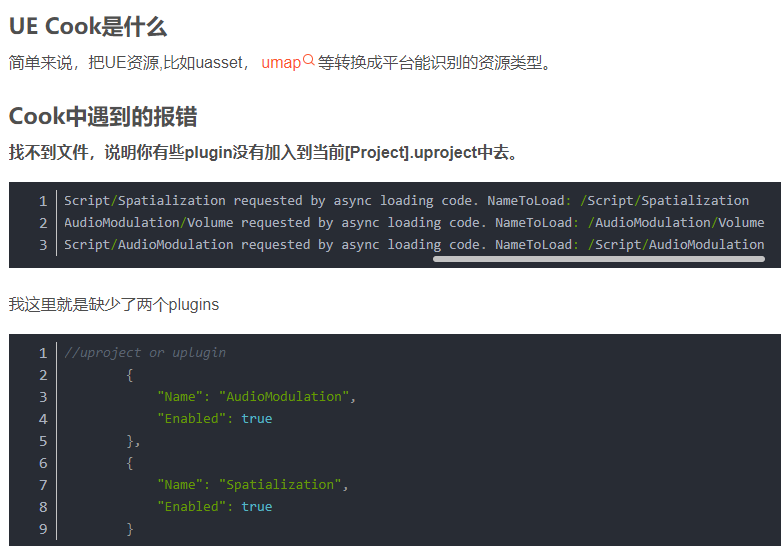

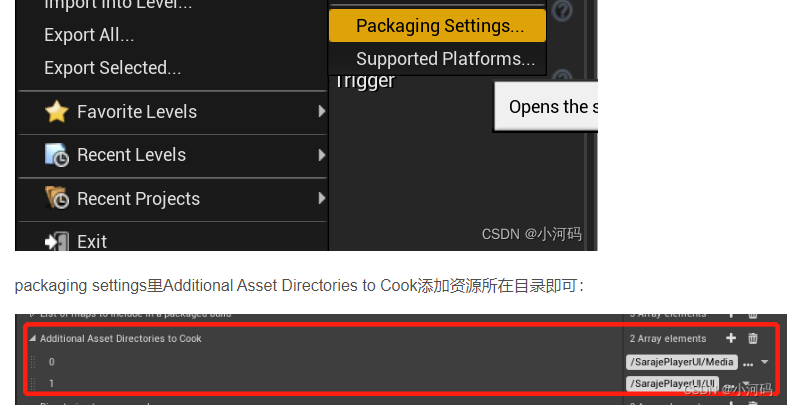

3. 直接打包到手机报错 Failed to open descriptor file .../.../.../VRGK_V3/VRGK_V3.uproject

主Map报错：

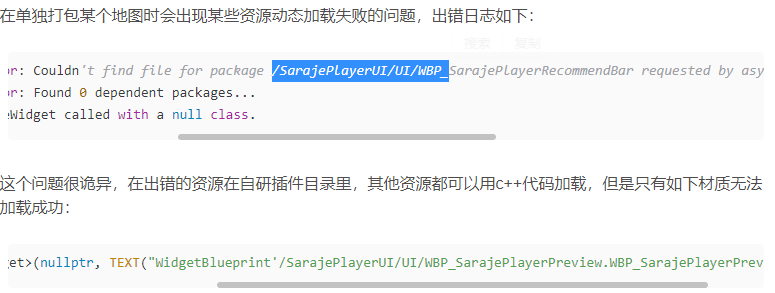

LogPlayLevel: Error:   08-20 22:38:37.378  5952  5985 D UE4     : [2023.08.20-14.38.37:378][  0]LogStreaming: Error: Couldn't find file for package /Script/SteamVRInputDevice requested by async loading code. NameToLoad: /Script/SteamVRInputDevice
LogPlayLevel: Error:   08-20 22:38:37.378  5952  5985 D UE4     : [2023.08.20-14.38.37:378][  0]LogStreaming: Error: Found 1 dependent packages...
LogPlayLevel: Error:   08-20 22:38:37.378  5952  5985 D UE4     : [2023.08.20-14.38.37:378][  0]LogStreaming: Error:   /Game/VRGK/Blueprints/Player/PlayerCore/BP_VRGamePawn
LogPlayLevel: Error:   08-20 22:38:38.463  5952  5985 D UE4     : [2023.08.20-14.38.38:463][  0]LogProperty: Error: Struct type unknown for property 'StructProperty /Game/VRGK/Blueprints/Player/PlayerCore/BP_VRGamePawn.BP_VRGamePawn_C:SetSteamVRHandCurls:CallFunc_GetFingerCurlsAndSplays_FingerCurls'; perhaps the USTRUCT() was renamed or deleted?
LogPlayLevel: Error:   08-20 22:38:38.463  5952  5985 D UE4     : [2023.08.20-14.38.38:463][  0]LogProperty: Error: Struct type unknown for property 'StructProperty /Game/VRGK/Blueprints/Player/PlayerCore/BP_VRGamePawn.BP_VRGamePawn_C:SetSteamVRHandCurls:CallFunc_GetFingerCurlsAndSplays_FingerSplays'; perhaps the USTRUCT() was renamed or deleted?
=== Handled ensure: ===
LogPlayLevel: Error:   08-21 18:16:18.725 21242 21468 D UE4     : [2023.08.21-10.16.18:725][  0]LogOutputDevice: Error:
LogPlayLevel: Error:   08-21 18:16:18.725 21242 21468 D UE4     : [2023.08.21-10.16.18:725][  0]LogOutputDevice: Error: Ensure condition failed: (ImageCreateInfo.usage & VK_IMAGE_USAGE_STORAGE_BIT) == 0 [File:D:/Build/++UE4/Sync/Engine/Source/Runtime/VulkanRHI/Private/VulkanTexture.cpp] [Line: 433]
=== Critical error: ===
LogPlayLevel: Error:   08-21 18:16:18.779 21242 21468 D UE4     : [2023.08.21-10.16.18:779][  0]LogAndroid: Error:
LogPlayLevel: Error:   08-21 18:16:18.779 21242 21468 D UE4     : [2023.08.21-10.16.18:779][  0]LogAndroid: Error: Assertion failed: CurrentShadingPath < EShadingPath::Num [File:D:/Build/++UE4/Sync/Engine/Source/Runtime/Renderer/Private/PostProcess/SceneRenderTargets.h] [Line: 601]
LogPlayLevel: Error:   08-21 18:16:18.779 21242 21468 D UE4     : [2023.08.21-10.16.18:779][  0]LogAndroid: Error:
LogPlayLevel: Error:   08-21 18:16:18.779 21242 21468 D UE4     : [2023.08.21-10.16.18:779][  0]LogAndroid: Error: [Callstack] 0x00000000C4580014 libUE4.so(0x000000000A77E014)!FSceneRenderTargets::GetSceneColorForCurrentShadingPath() const  []
LogPlayLevel: Error:   08-21 18:16:18.779 21242 21468 D UE4     : [2023.08.21-10.16.18:779][  0]LogAndroid: Error: [Callstack] 0x00000000C4588FC4 libUE4.so(0x000000000A786FC4)  []
LogPlayLevel: Error:   08-21 18:16:18.780 21242 21468 D UE4     : [2023.08.21-10.16.18:779][  0]LogAndroid: Error: [Callstack] 0x00000000C435D4A0 libUE4.so(0x000000000A55B4A0)!SetupMobileBasePassUniformParameters(FRHICommandListImmediate&, FViewInfo const&, bool, bool, FMobileBasePassUniformParameters&)  []
