[硬件电路-315]：AD7606BSTZ如何测量失调电压？
AD7606BSTZ测量失调电压（Offset Voltage）的核心思路是：在模拟输入端施加0V电压（即短接或接地），通过软件校准或直接读取ADC输出值，计算实际偏移量。以下是具体步骤和注意事项：

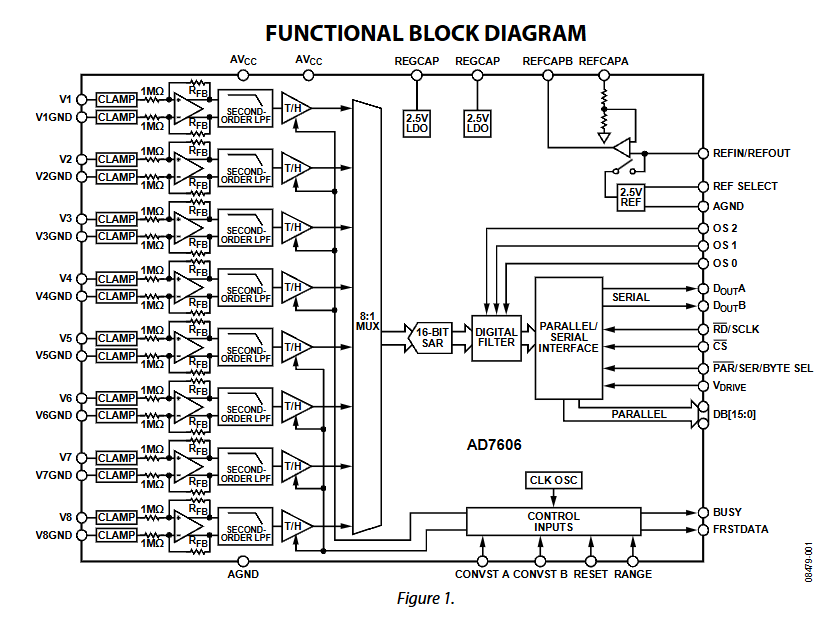

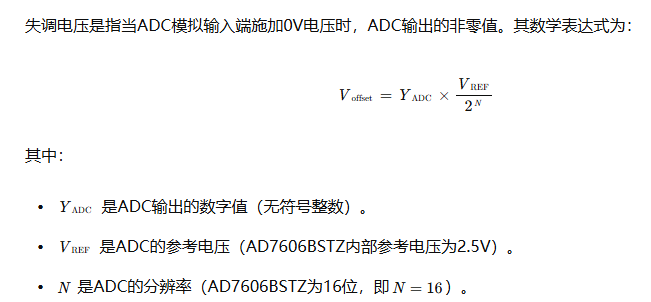

一、测量原理
二、测量步骤
1. 硬件连接
- 短接模拟输入端：将AD7606BSTZ的任意一个模拟输入通道（如V1）的引脚（IN1+和IN1-）短接，或直接将IN1+接地（IN1-也接地，若为差分输入）。
- 配置参考电压：确保AD7606BSTZ使用内部参考电压（默认或通过配置启用），参考电压为2.5V。
- 电源稳定：确保电源电压稳定，避免噪声干扰。
2. 软件配置
- 初始化ADC：配置AD7606BSTZ的工作模式（如采样率、输入范围等）。
- 设置输入范围：根据实际需求选择输入范围（±10V、±5V或±2.5V）。失调电压测量通常选择±2.5V范围以提高精度。
- 启动转换：触发ADC开始转换。
3. 读取ADC值
- 读取数字输出：从ADC数据寄存器中读取转换结果（YADC）。
- 多次采样取平均：为减少噪声影响，可进行多次采样并取平均值。
4. 计算失调电压
5. 软件校准（可选）
存储失调值：将测量得到的失调电压值存储在系统中，用于后续补偿。
实时补偿：在后续测量中，从ADC输出值中减去失调值：
其中Yoffset是失调电压对应的数字值。
三、注意事项
- 输入范围选择：
- 选择较小的输入范围（如±2.5V）可提高失调电压测量的分辨率，因为此时LSB（最低有效位）代表的电压更小。
- 噪声抑制：
- 使用硬件滤波（如RC滤波）减少电源和参考电压的噪声。
- 软件上采用多次采样取平均的方法降低随机噪声的影响。
- 温度影响：
- 失调电压可能随温度变化，若需高精度测量，应在工作温度范围内进行校准。
- 通道差异：
- AD7606BSTZ的不同通道可能存在微小的失调电压差异，若需多通道测量，应对每个通道分别校准。
- 参考电压稳定性：
- 确保参考电压稳定，避免因参考电压波动导致测量误差。
四、示例代码（伪代码）
#include <stdint.h> | |
#include <stdio.h> | |
#define ADC_REF_VOLTAGE 2.5f // 参考电压2.5V | |
#define ADC_RESOLUTION 16 // 16位ADC | |
#define NUM_SAMPLES 100 // 采样次数 | |
// 读取ADC值（模拟输入短接） | |
uint16_t read_adc_raw() { | |
// 实际代码中需替换为AD7606BSTZ的读取函数 | |
// 返回ADC的原始数字值 | |
return 0; // 示例占位 | |
} | |
// 计算失调电压 | |
float calculate_offset_voltage() { | |
uint32_t sum = 0; | |
for (int i = 0; i < NUM_SAMPLES; i++) { | |
sum += read_adc_raw(); | |
} | |
uint16_t avg_adc_value = sum / NUM_SAMPLES; | |
float offset_voltage = avg_adc_value * (ADC_REF_VOLTAGE / (1 << ADC_RESOLUTION)); | |
return offset_voltage; | |
} | |
int main() { | |
float offset_voltage = calculate_offset_voltage(); | |
printf("Measured Offset Voltage: %.6f V\n", offset_voltage); | |
return 0; | |
} |
五、扩展应用
- 系统校准：
- 在系统启动时自动测量失调电压并存储，用于后续测量补偿。
- 动态补偿：
- 在实时测量中，从每个采样值中减去失调电压，提高测量精度。
- 故障检测：
- 若失调电压超出预期范围，可能表明ADC或电路存在故障，需进一步检查。
