ARM(14) - LCD（1）清屏和画图形

一、学习目标

1. 理解 LCD 显示的核心指标与工作原理
2. 掌握 I.MX6ULL 的 LCD 控制器（eLCDIF）硬件架构
3. 熟练完成 I.MX6ULL LCD 裸机驱动开发（IO 配置、时钟配置、时序配置、显示控制）
4. 实现 LCD 基础显示功能（清屏、颜色切换）

二、LCD 核心指标回顾（基础认知）

在进行硬件开发前，需先明确 LCD 的关键参数，这些参数直接决定驱动配置逻辑：

指标类型	核心参数	含义与细节
分辨率	1K/720p	1280×720（水平 1280 像素，垂直 720 像素），"1K" 为行业习惯称呼（非精确 1000）
	2K/1080p	1920×1080（主流高清分辨率）
	4K/2160p	4096×2160（超高清分辨率，裸机开发中较少用，需更高带宽）
帧率 / 刷新率	fps（帧 / 秒）	每秒显示的画面数量，决定动态显示流畅度：- 30fps：基础静态显示- 60fps：主流动态显示（视频、UI 交互）- 120/144fps：高刷场景（游戏，裸机开发中极少用）
色域	RGB 加色模型	屏幕可显示的颜色范围，裸机开发常用RGB888格式：- 每个颜色通道（R/G/B）8 位深度（0~255）- 总颜色数：2⁸×2⁸×2⁸=16777216（约 1600 万色）
	ARGB 色彩模型	在 RGB 基础上增加 8 位不透明度（A 通道），总颜色数：2⁸×2⁸×2⁸×2⁸=4294967296（约 43 亿色），裸机 LCD 显示中 A 通道可忽略（默认不透明）

三、I.MX6ULL LCD 硬件基础

1. I.MX6ULL 的 LCD 控制器：eLCDIF

I.MX6ULL 集成增强型 LCD 接口（eLCDIF），是连接 LCD 与 CPU 的核心模块，主要功能：

• 解析 CPU 下发的显示数据（帧缓冲区）
• 生成 LCD 所需的时序信号（HSYNC、VSYNC、DOTCLK）
• 控制数据传输速率（匹配 LCD 刷新率）
• 支持多种像素格式（RGB565、RGB888 等）

2. 硬件连接核心引脚

I.MX6ULL 与 LCD 的连接分为数据引脚和控制引脚，对应驱动代码中的 IO 配置：

引脚类型	数量 / 功能	I.MX6ULL 引脚复用功能	作用

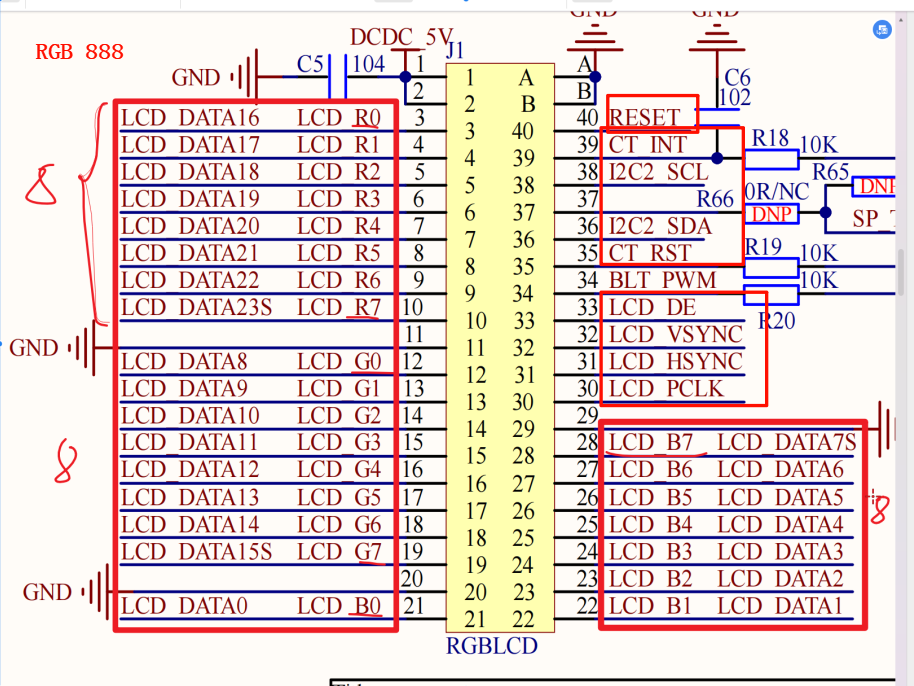

数据引脚	24 位（D00~D23）	IOMUXC_LCD_DATAxx_LCDIF_DATAxx	传输 RGB888 格式的颜色数据（R8+G8+B8）
控制引脚	LCD_ENABLE	IOMUXC_LCD_ENABLE_LCDIF_ENABLE	LCD 使能信号（高电平有效，控制屏幕是否显示）
	LCD_CLK	IOMUXC_LCD_CLK_LCDIF_CLK	像素时钟（DOTCLK），决定每像素的传输时间
	LCD_HSYNC	IOMUXC_LCD_HSYNC_LCDIF_HSYNC	水平同步信号（行同步），标记一行数据的开始 / 结束
	LCD_VSYNC	IOMUXC_LCD_VSYNC_LCDIF_VSYNC	垂直同步信号（场同步），标记一帧数据的开始 / 结束

eg. RGB565 的核心：位深分配逻辑  是一种16 位 RGB 色彩模式

“565” 代表将 16 个二进制位（总位深 16 位）按以下比例分配给 R、G、B 三个通道：

• R（红色）：5 位 → 二进制位数为 5，可表示的数值范围是 0~31（共 2^5 = 32 种亮度等级）；
• G（绿色）：6 位 → 二进制位数为 6，可表示的数值范围是 0~63（共 2^6 = 64 种亮度等级）；
• B（蓝色）：5 位 → 与红色一致，数值范围 0~31（32 种亮度等级）。

关键设计原因：人眼对绿色更敏感

之所以给绿色多 1 位（6 位），是因为人眼视网膜对绿色光的感知能力最强（含更多对绿光敏感的视锥细胞）。在总位深有限（16 位）的情况下，给绿色分配更多位数，能让颜色过渡更自然，视觉上减少 “色阶断层”（颜色突变的卡顿感），比平均分配（如 RGB555）的效果更好。

四、时钟与寄存器配置

1、时钟

1．配置对应引脚的功能
2.  配置LCD的时钟
3.  配置LCD参数----行场同步等等

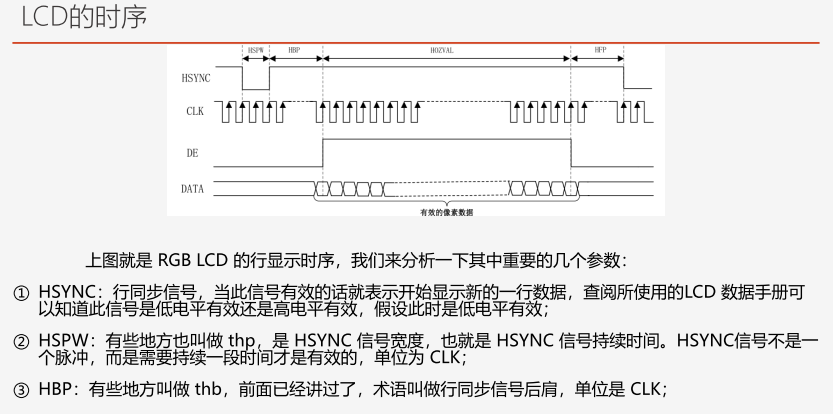

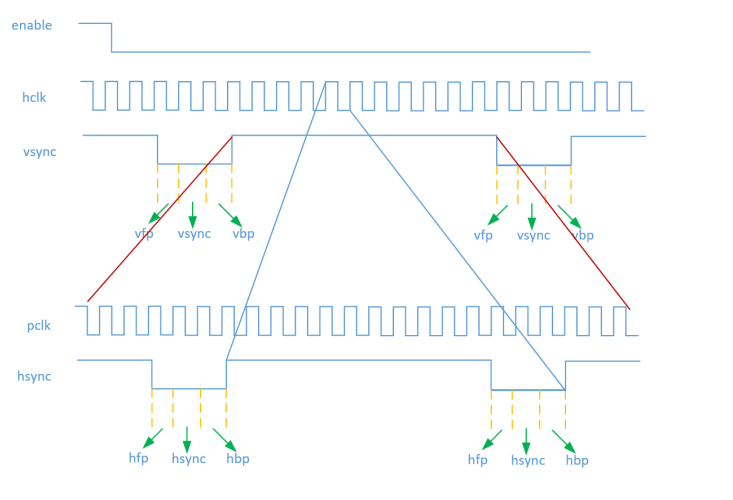

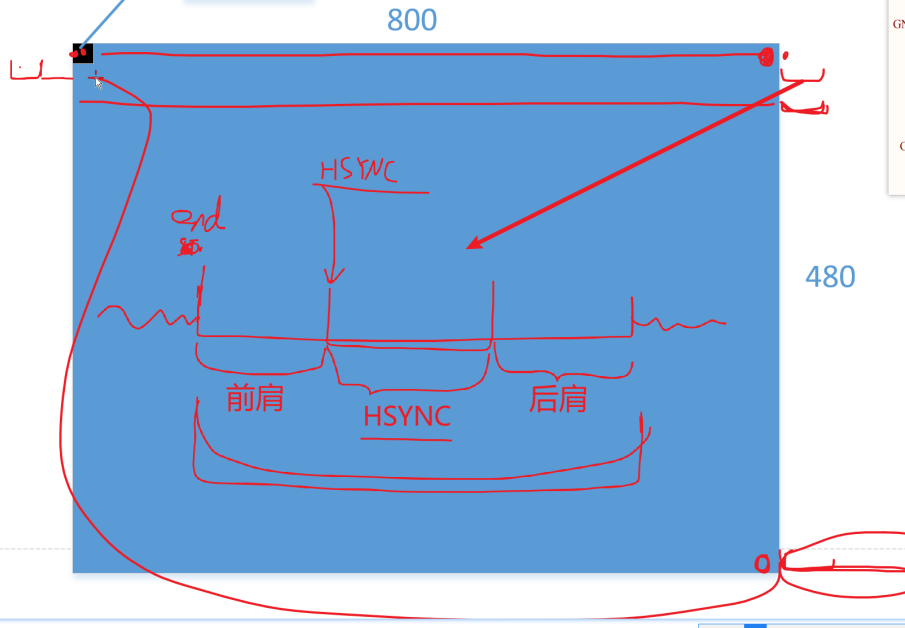

1. 行同步（HSYNC）：水平扫描的「指挥官」

• 作用：控制电子束（CRT）或像素刷新（LCD）在水平方向的移动，标记单行像素的开始与结束。
• 工作机制：
  • 每行扫描结束后，HSYNC 信号触发电子束从屏幕右侧「回扫」到左侧起始位置，同时进入水平消隐期（不显示内容）。
  • 一个完整的行扫描周期包括：同步脉冲（Sync）、后沿（Back Porch）、有效图像（Addressable Video）、前沿（Front Porch）等阶段，单位为像素时钟周期。
• 频率计算：
• 例如，640×480 分辨率下，水平总像素数为 800（含消隐），像素时钟 25MHz 时，行频约 31.5kHz。

2. 场同步（VSYNC）：垂直刷新的「触发器」

• 作用：控制电子束或像素刷新在垂直方向的移动，标记整帧图像的开始与结束。
• 工作机制：
  • 所有行扫描完成后，VSYNC 信号触发电子束从屏幕右下角「回扫」到左上角，同时进入垂直消隐期（不显示内容）。
  • 一个完整的场扫描周期包括：同步脉冲、后沿、有效图像、前沿等阶段，单位为行周期。
• 频率计算：
• 例如，640×480 分辨率下，垂直总像素数为 525（含消隐），行频 31.5kHz 时，场频约 60Hz。



2、寄存器配置

以上参照 IMAX6ULL裸机驱动  手册        进行配置

以下是直接查询手册所得

1. 配置引脚功能

24根数据线 + DE / VSYNC / HSYNC / PCLK

  (RGB：2^8 * 2^8 * 2^8，即3*8 = 24根)

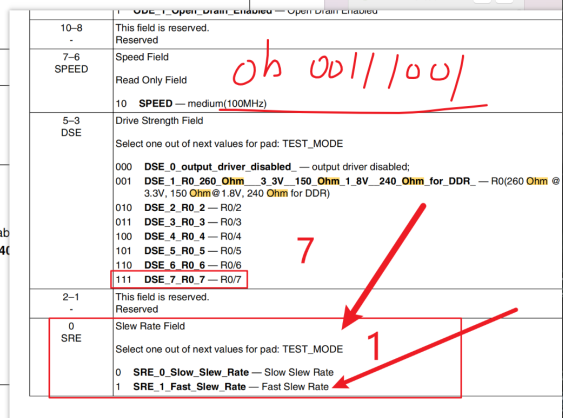

电气配置为1011 1001 = 0xB9

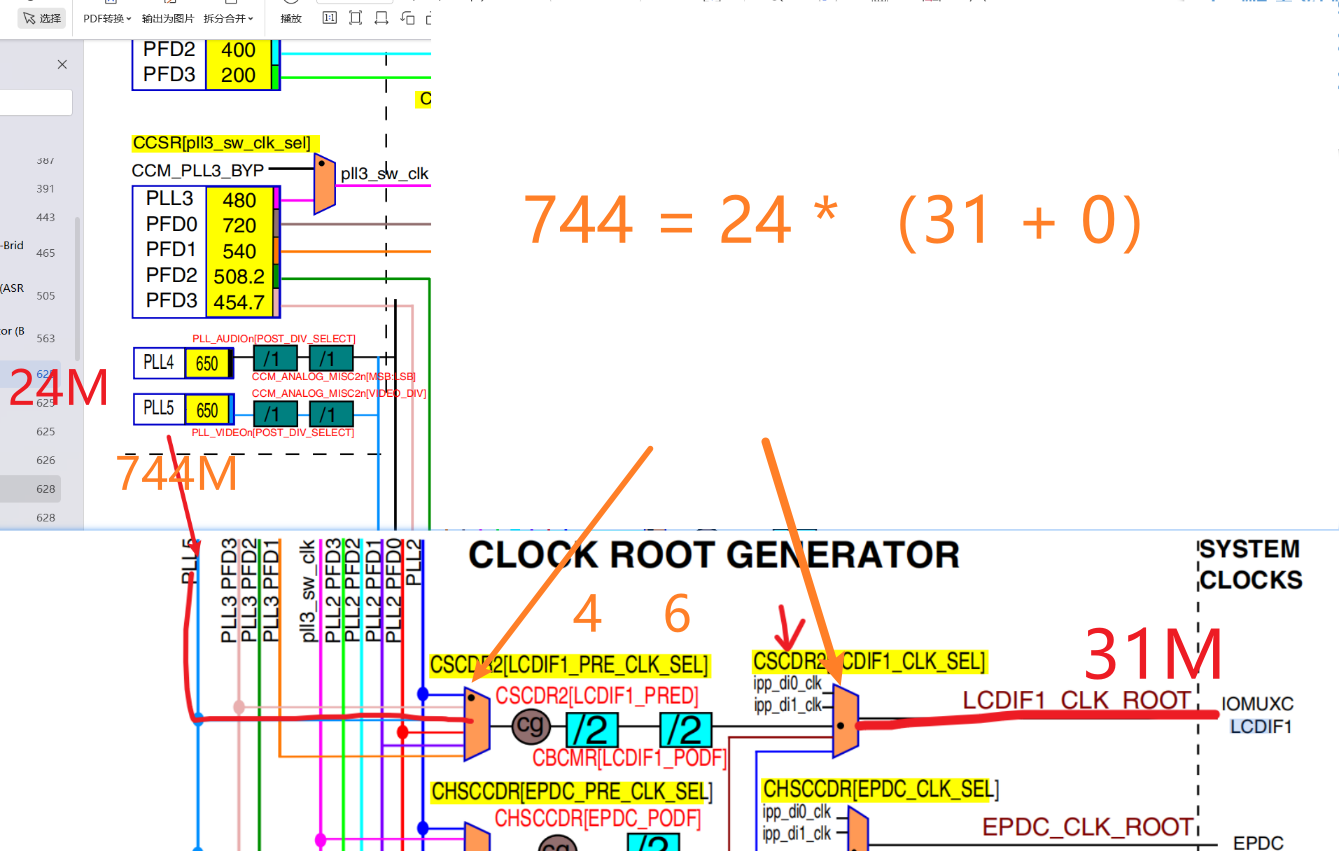

2. 配置LCD时钟

1. 配置分频器

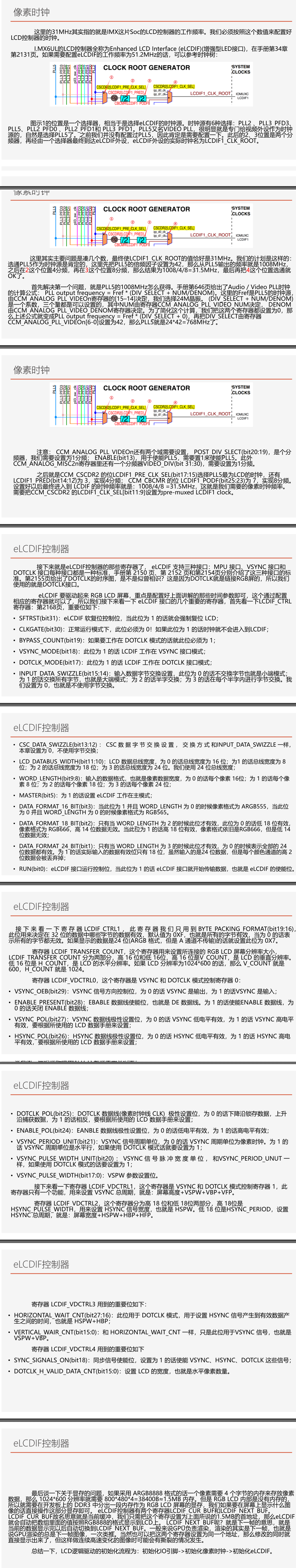

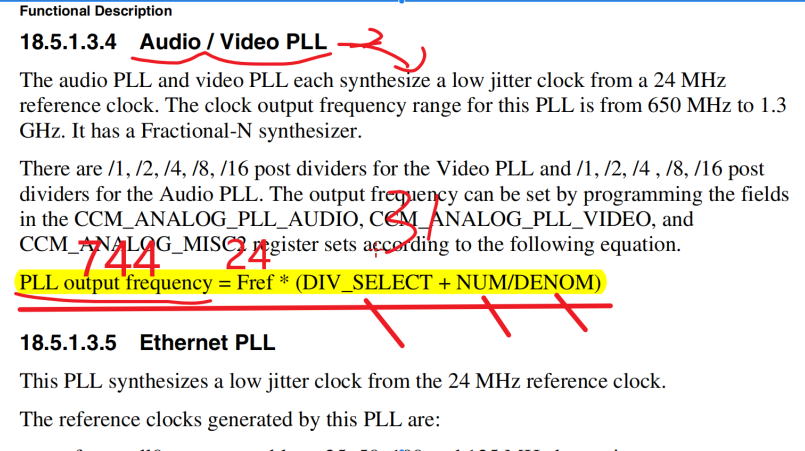

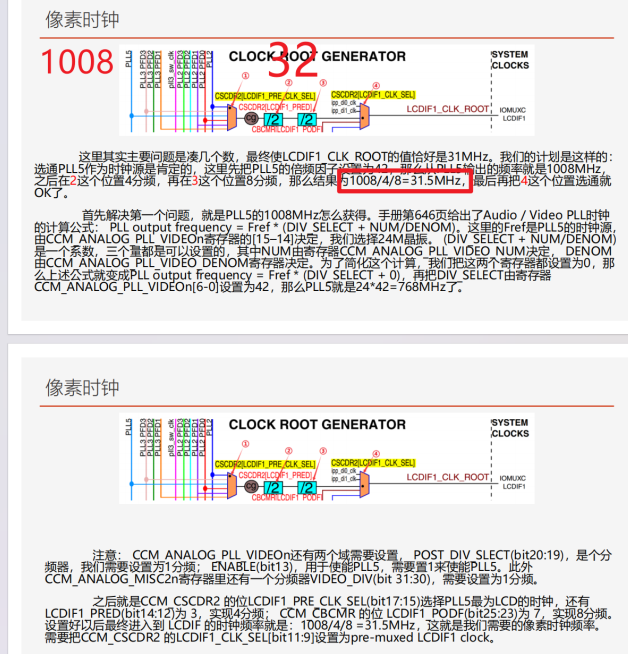

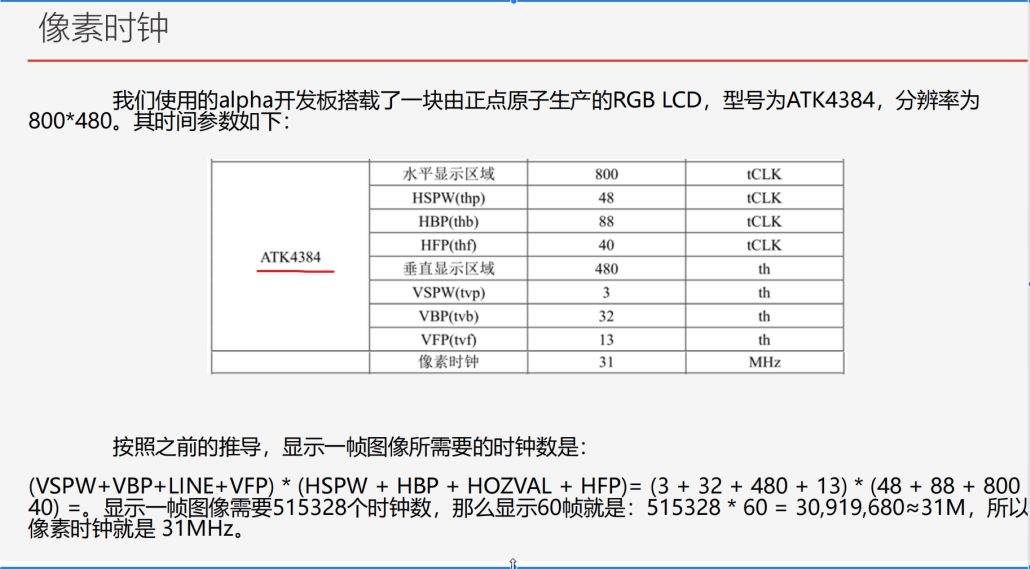

        将24M配置为31MHz的时钟

24 * 31 = 744

即倍频至744M，然后使两个分频器相乘为24即可配置成功

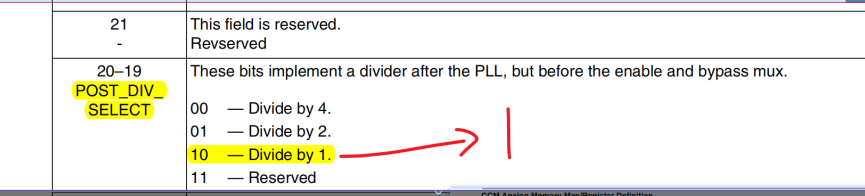

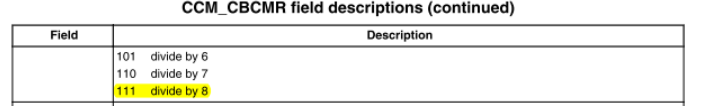

CSCDR2② 和 CDCMR③ 均可配置到 8 (divide by)

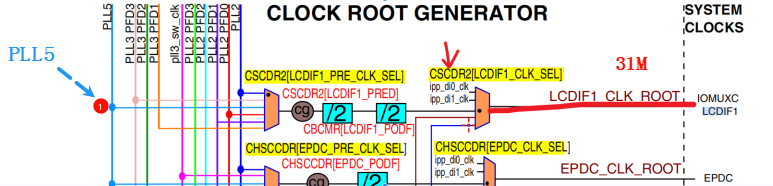

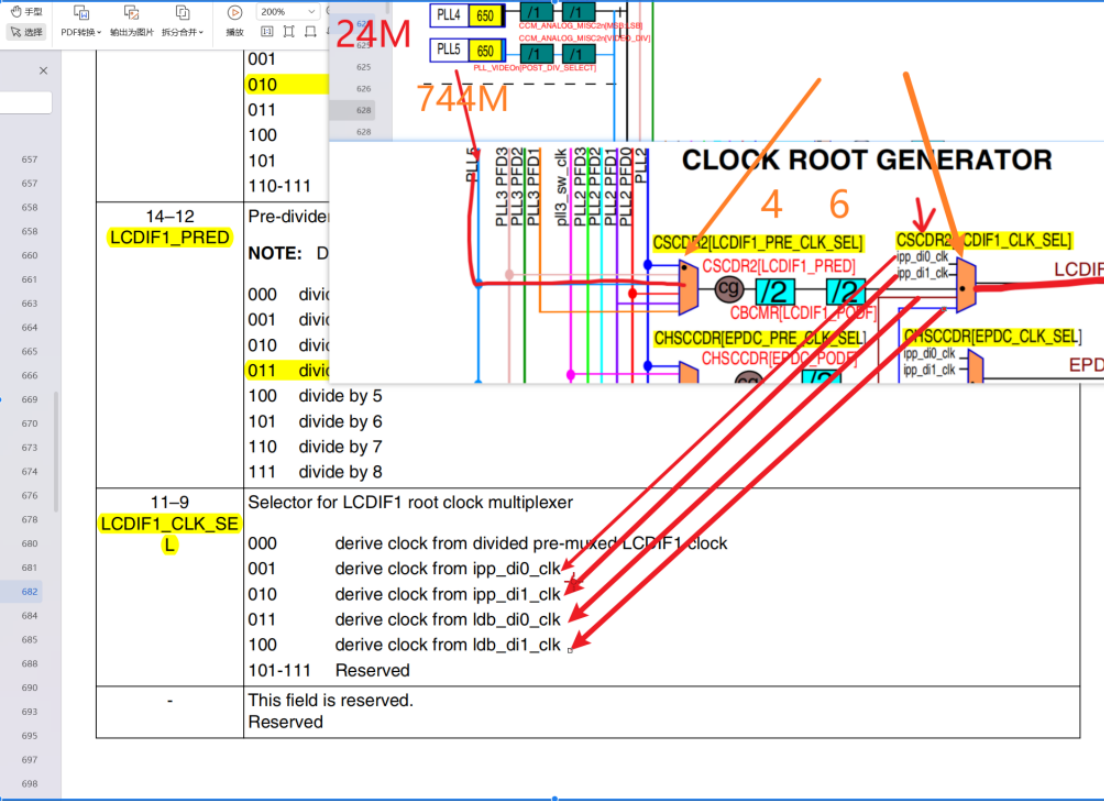

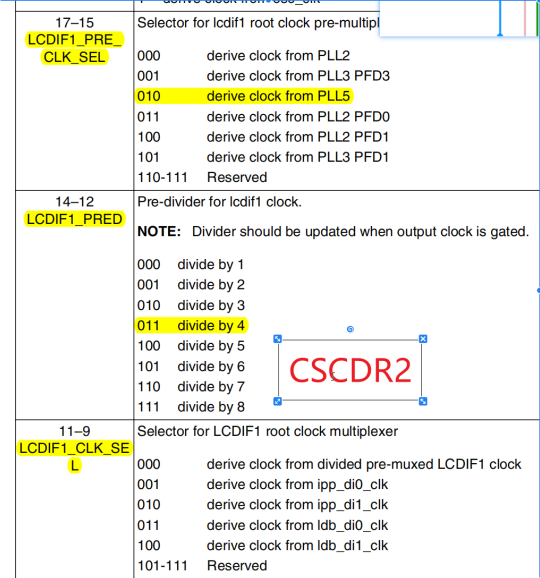

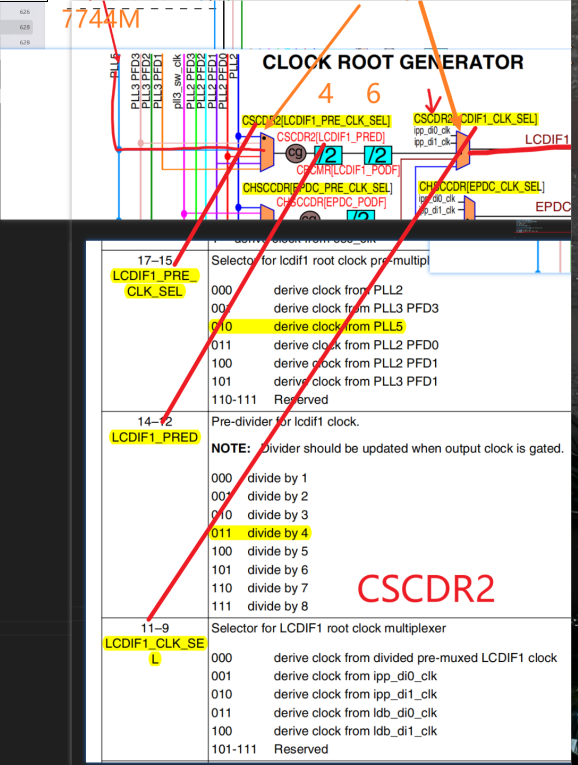

① CSCDR2[LCDIF1_PRE_CLK_SEL] 选择PLL5，                配置为010

② CSCDR2[LCDIF1_PRED] 设置为 4 分频，                         配置为011

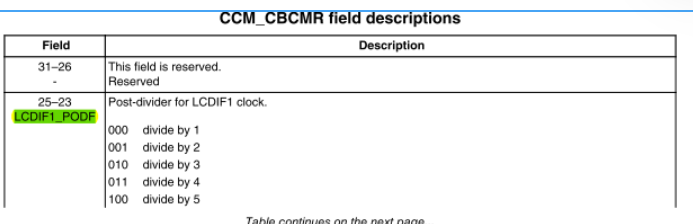

③ CBCMR[CLDIF1_PORE] 设置为 6 分频，                          配置为101

④ CSCDR2[LCDIF1_CLK_SEL] 选择CLDIF1 clock，            配置为000

2. 时钟计算

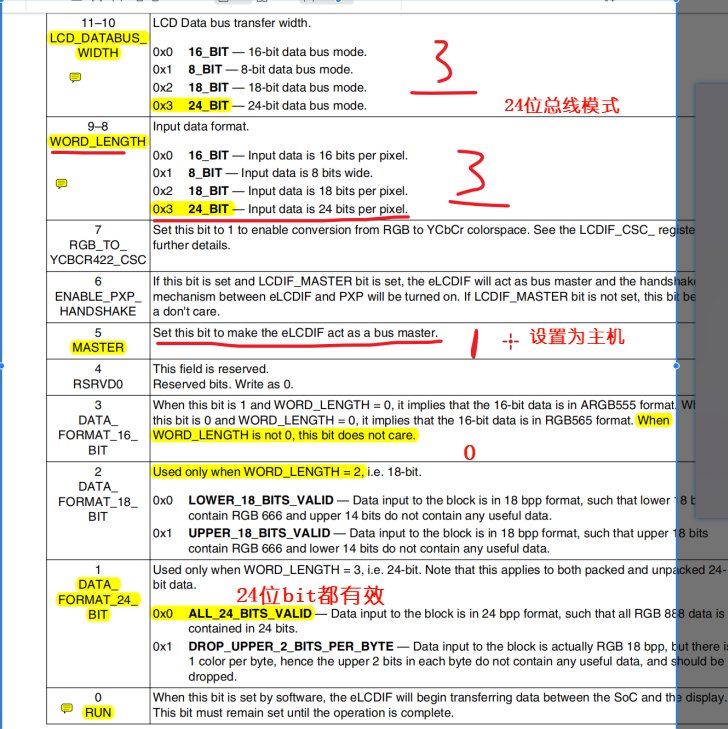

以下配置  LCD    寄存器（不完全）

五、函数详解与注释

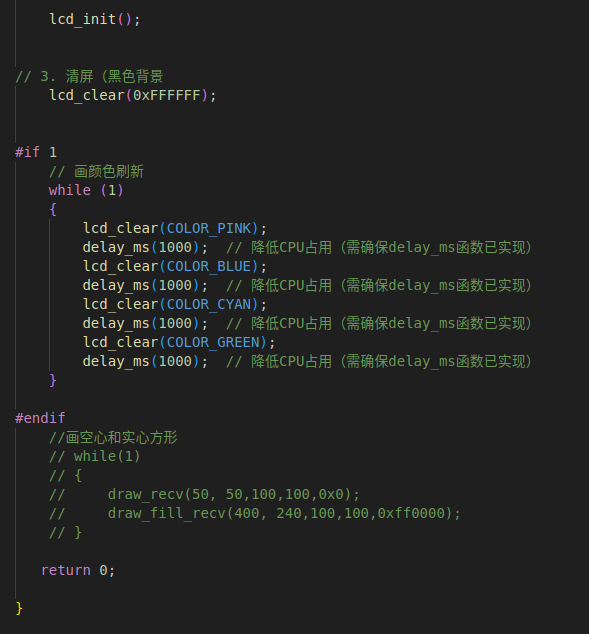

 -------     主函数        -----

1. LCD IO 初始化函数：lcd_io_init(void)

功能：配置 LCD 数据引脚和控制引脚的复用功能（复用为 LCDIF 外设）和电气属性（驱动能力、信号稳定性），是 LCD 硬件初始化的第一步。

void lcd_io_init(void)
{// -------------------------- 1. 配置LCD数据引脚（24位）复用为LCDIF功能 --------------------------// IMX6引脚需通过IOMUXC配置复用：第二个参数=0表示禁用GPIO功能，直接复用为指定外设（LCDIF）IOMUXC_SetPinMux(IOMUXC_LCD_DATA00_LCDIF_DATA00, 0); // 数据引脚0 → LCDIF_DATA00IOMUXC_SetPinMux(IOMUXC_LCD_DATA01_LCDIF_DATA01, 0); // 数据引脚1 → LCDIF_DATA01IOMUXC_SetPinMux(IOMUXC_LCD_DATA02_LCDIF_DATA02, 0); // 数据引脚2 → LCDIF_DATA02IOMUXC_SetPinMux(IOMUXC_LCD_DATA03_LCDIF_DATA03, 0); // 数据引脚3 → LCDIF_DATA03IOMUXC_SetPinMux(IOMUXC_LCD_DATA04_LCDIF_DATA04, 0); // 数据引脚4 → LCDIF_DATA04IOMUXC_SetPinMux(IOMUXC_LCD_DATA05_LCDIF_DATA05, 0); // 数据引脚5 → LCDIF_DATA05IOMUXC_SetPinMux(IOMUXC_LCD_DATA06_LCDIF_DATA06, 0); // 数据引脚6 → LCDIF_DATA06IOMUXC_SetPinMux(IOMUXC_LCD_DATA07_LCDIF_DATA07, 0); // 数据引脚7 → LCDIF_DATA07IOMUXC_SetPinMux(IOMUXC_LCD_DATA08_LCDIF_DATA08, 0); // 数据引脚8 → LCDIF_DATA08IOMUXC_SetPinMux(IOMUXC_LCD_DATA09_LCDIF_DATA09, 0); // 数据引脚9 → LCDIF_DATA09IOMUXC_SetPinMux(IOMUXC_LCD_DATA10_LCDIF_DATA10, 0); // 数据引脚10 → LCDIF_DATA10IOMUXC_SetPinMux(IOMUXC_LCD_DATA11_LCDIF_DATA11, 0); // 数据引脚11 → LCDIF_DATA11IOMUXC_SetPinMux(IOMUXC_LCD_DATA12_LCDIF_DATA12, 0); // 数据引脚12 → LCDIF_DATA12IOMUXC_SetPinMux(IOMUXC_LCD_DATA13_LCDIF_DATA13, 0); // 数据引脚13 → LCDIF_DATA13IOMUXC_SetPinMux(IOMUXC_LCD_DATA14_LCDIF_DATA14, 0); // 数据引脚14 → LCDIF_DATA14IOMUXC_SetPinMux(IOMUXC_LCD_DATA15_LCDIF_DATA15, 0); // 数据引脚15 → LCDIF_DATA15IOMUXC_SetPinMux(IOMUXC_LCD_DATA16_LCDIF_DATA16, 0); // 数据引脚16 → LCDIF_DATA16IOMUXC_SetPinMux(IOMUXC_LCD_DATA17_LCDIF_DATA17, 0); // 数据引脚17 → LCDIF_DATA17IOMUXC_SetPinMux(IOMUXC_LCD_DATA18_LCDIF_DATA18, 0); // 数据引脚18 → LCDIF_DATA18IOMUXC_SetPinMux(IOMUXC_LCD_DATA19_LCDIF_DATA19, 0); // 数据引脚19 → LCDIF_DATA19IOMUXC_SetPinMux(IOMUXC_LCD_DATA20_LCDIF_DATA20, 0); // 数据引脚20 → LCDIF_DATA20IOMUXC_SetPinMux(IOMUXC_LCD_DATA21_LCDIF_DATA21, 0); // 数据引脚21 → LCDIF_DATA21IOMUXC_SetPinMux(IOMUXC_LCD_DATA22_LCDIF_DATA22, 0); // 数据引脚22 → LCDIF_DATA22IOMUXC_SetPinMux(IOMUXC_LCD_DATA23_LCDIF_DATA23, 0); // 数据引脚23 → LCDIF_DATA23// -------------------------- 2. 配置LCD控制引脚复用为LCDIF功能 --------------------------IOMUXC_SetPinMux(IOMUXC_LCD_ENABLE_LCDIF_ENABLE, 0); // LCD使能引脚 → LCDIF_ENABLE（控制LCD显示开关）IOMUXC_SetPinMux(IOMUXC_LCD_CLK_LCDIF_CLK, 0);       // LCD像素时钟 → LCDIF_CLK（同步数据传输）IOMUXC_SetPinMux(IOMUXC_LCD_HSYNC_LCDIF_HSYNC, 0);   // 水平同步引脚 → LCDIF_HSYNC（行切换同步）IOMUXC_SetPinMux(IOMUXC_LCD_VSYNC_LCDIF_VSYNC, 0);   // 垂直同步引脚 → LCDIF_VSYNC（帧切换同步）// -------------------------- 3. 配置所有LCD引脚的电气属性 --------------------------// 0xB9（二进制10111001）：配置引脚驱动能力、 slew rate（信号边沿速度）、上下拉// 含义：高驱动能力（适应LCD长排线）、快速slew rate（匹配像素时钟）、无上下拉（LCD信号为推挽输出）IOMUXC_SetPinConfig(IOMUXC_LCD_DATA00_LCDIF_DATA00  , 0xB9);IOMUXC_SetPinConfig(IOMUXC_LCD_DATA01_LCDIF_DATA01	, 0xB9);IOMUXC_SetPinConfig(IOMUXC_LCD_DATA02_LCDIF_DATA02	, 0xB9);IOMUXC_SetPinConfig(IOMUXC_LCD_DATA03_LCDIF_DATA03	, 0xB9);IOMUXC_SetPinConfig(IOMUXC_LCD_DATA04_LCDIF_DATA04	, 0xB9);IOMUXC_SetPinConfig(IOMUXC_LCD_DATA05_LCDIF_DATA05	, 0xB9);IOMUXC_SetPinConfig(IOMUXC_LCD_DATA06_LCDIF_DATA06	, 0xB9);IOMUXC_SetPinConfig(IOMUXC_LCD_DATA07_LCDIF_DATA07	, 0xB9);IOMUXC_SetPinConfig(IOMUXC_LCD_DATA08_LCDIF_DATA08	, 0xB9);IOMUXC_SetPinConfig(IOMUXC_LCD_DATA09_LCDIF_DATA09	, 0xB9);IOMUXC_SetPinConfig(IOMUXC_LCD_DATA10_LCDIF_DATA10	, 0xB9);IOMUXC_SetPinConfig(IOMUXC_LCD_DATA11_LCDIF_DATA11	, 0xB9);IOMUXC_SetPinConfig(IOMUXC_LCD_DATA12_LCDIF_DATA12	, 0xB9);IOMUXC_SetPinConfig(IOMUXC_LCD_DATA13_LCDIF_DATA13	, 0xB9);IOMUXC_SetPinConfig(IOMUXC_LCD_DATA14_LCDIF_DATA14	, 0xB9);IOMUXC_SetPinConfig(IOMUXC_LCD_DATA15_LCDIF_DATA15	, 0xB9);IOMUXC_SetPinConfig(IOMUXC_LCD_DATA16_LCDIF_DATA16	, 0xB9);IOMUXC_SetPinConfig(IOMUXC_LCD_DATA17_LCDIF_DATA17	, 0xB9);IOMUXC_SetPinConfig(IOMUXC_LCD_DATA18_LCDIF_DATA18	, 0xB9);IOMUXC_SetPinConfig(IOMUXC_LCD_DATA19_LCDIF_DATA19	, 0xB9);IOMUXC_SetPinConfig(IOMUXC_LCD_DATA20_LCDIF_DATA20	, 0xB9);IOMUXC_SetPinConfig(IOMUXC_LCD_DATA21_LCDIF_DATA21	, 0xB9);IOMUXC_SetPinConfig(IOMUXC_LCD_DATA22_LCDIF_DATA22	, 0xB9);IOMUXC_SetPinConfig(IOMUXC_LCD_DATA23_LCDIF_DATA23	, 0xB9);// 控制引脚同样配置为0xB9，确保时序信号稳定IOMUXC_SetPinConfig(IOMUXC_LCD_ENABLE_LCDIF_ENABLE, 0XB9);IOMUXC_SetPinConfig(IOMUXC_LCD_CLK_LCDIF_CLK, 0XB9);IOMUXC_SetPinConfig(IOMUXC_LCD_HSYNC_LCDIF_HSYNC, 0XB9);IOMUXC_SetPinConfig(IOMUXC_LCD_VSYNC_LCDIF_VSYNC, 0XB9);
}

2. LCD 时钟初始化函数：lcd_clk_init(void)

功能：配置 LCDIF 的时钟源（PLL_VIDEO）及分频系数，确保 LCD 像素时钟（DOTCLK）符合 LCD 屏的时序要求（如 800x480@60Hz 需～27MHz 时钟）。

IMX6 时钟路径：PLL_VIDEO（视频专用 PLL）→ 分频器 → LCDIF 时钟。

void lcd_clk_init(void)

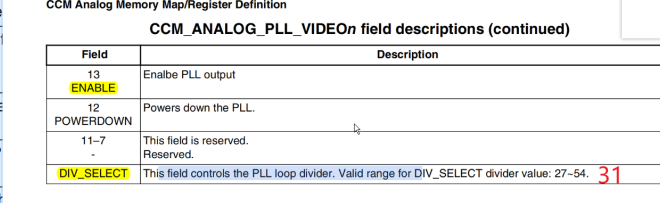

{unsigned int t; // 临时变量，用于寄存器读写（避免直接多次操作寄存器）// -------------------------- 1. 暂存LCDIF时钟源配置（CSCDR2） --------------------------// CCM（时钟控制模块）-> CSCDR2（时钟状态控制寄存器2）：控制LCDIF时钟源选择t = CCM->CSCDR2;t &= ~(0x7<<15); // 清除bit15~17（LCDIF_CLK_SEL）：选择时钟源前先清零t |= (0x4<<15);  // 设置bit15~17=0100：暂选备用时钟（避免配置PLL时时钟异常）CCM->CSCDR2 = t;// -------------------------- 2. 配置PLL_VIDEO（LCDIF的核心时钟源） --------------------------CCM_ANALOG->PLL_VIDEO &= ~(1 << 16); // 清除bit16（PLL_VIDEO_POWERDOWN）：唤醒PLLCCM_ANALOG->PLL_VIDEO &= ~(1 << 12); // 清除bit12（PLL_VIDEO_BYPASS）：禁用PLL旁路（使用PLL输出）// 设置PLL_VIDEO的倍频系数（NUM/denom）：PLL输出 = 输入时钟 * (NUM + 1) / denom// 此处NUM=0、denom=1 → 倍频系数=1（默认输入时钟为24MHz晶振，暂不倍频）CCM_ANALOG->PLL_VIDEO_NUM = 0;    // PLL倍频分子（+1后生效）CCM_ANALOG->PLL_VIDEO_DENOM = 1;  // PLL倍频分母// 配置PLL_VIDEO后分频（POST_DIV）和锁定参数t = CCM_ANALOG->PLL_VIDEO;t |= (0x2 << 19); // bit19~20（POST_DIV_SELECT）=010：PLL输出后分频系数=3t |= (1 << 13);   // bit13（PLL_VIDEO_LOCK_EN）=1：使能PLL锁定检测t &= ~(0x7F << 0); // 清除bit0~6（PLL_VIDEO_FRAC）：禁用小数分频（整数分频模式）t |= (31 << 0);    // bit0~6=31：配置PLL环路滤波器（确保锁定稳定性）CCM_ANALOG->PLL_VIDEO = t;// 等待PLL_VIDEO锁定：bit31（PLL_VIDEO_LOCK）=1表示PLL稳定while((CCM_ANALOG->PLL_VIDEO & (1 << 31)) == 0);// -------------------------- 3. 配置LCDIF最终时钟分频 --------------------------CCM->CSCDR2 &= ~(0x7 << 15);          // 清除时钟源选择位CCM->CSCDR2 |= (0x2 << 15) | (0x3 << 12); // 配置：// bit15~17=0010 → 时钟源=PLL_VIDEO// bit12~14=011 → LCDIF时钟4分频（PLL输出/4）// 配置LCDIF时钟父时钟选择（CBCMR）：bit23~25=0101 → 选择PLL_VIDEO作为父时钟CCM->CBCMR |= (0x5 << 23);// 清除LCDIF额外分频（CSCDR2 bit9~11）：禁用额外分频，确保时钟仅受上述4分频控制CCM->CSCDR2 &= ~(0x7 << 9);
}

3. LCD 主初始化函数：lcd_init(void)

功能：整合 IO、时钟初始化，配置 LCD 核心参数（分辨率、时序）和 LCDIF 控制器，是 LCD 驱动的入口函数。

// 全局变量：存储LCD关键参数（分辨率、时序、帧缓冲区地址等）
lcd_param_t lcd_info;void lcd_init(void)

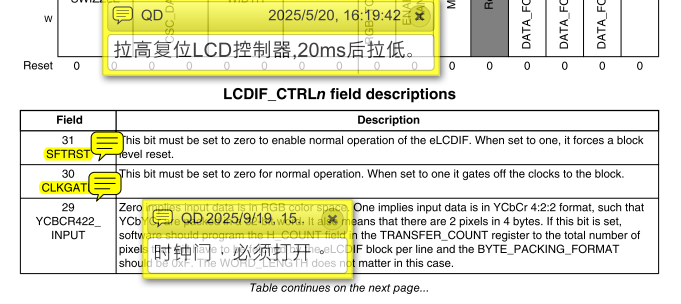

{// -------------------------- 1. 初始化IO和时钟 --------------------------lcd_io_init();  // 初始化LCD引脚（复用+电气属性）lcd_clk_init(); // 初始化LCDIF时钟// -------------------------- 2. 设置LCD核心参数（需与LCD屏 datasheet匹配） --------------------------lcd_info.width = 800;          // LCD水平分辨率（像素）lcd_info.height = 480;         // LCD垂直分辨率（像素）lcd_info.hbp = 88;             // 水平后沿（HSYNC后到有效数据的像素数）lcd_info.hfp = 40;             // 水平前沿（有效数据后到下一个HSYNC的像素数）lcd_info.hspw = 48;            // 水平同步脉宽（HSYNC信号的有效宽度，像素数）lcd_info.vbp = 32;             // 垂直后沿（VSYNC后到有效数据的行数）lcd_info.vfp = 13;             // 垂直前沿（有效数据后到下一个VSYNC的行数）lcd_info.vspw = 3;             // 垂直同步脉宽（VSYNC信号的有效宽度，行数）lcd_info.byte_per_pix = 4;     // 每个像素的字节数（ARGB8888格式，4字节）lcd_info.cur_frame_addr = FRAME_ADDR; // 当前帧缓冲区地址（定义在SDRAM中，需足够大：800*480*4=1.5MB）// -------------------------- 3. 配置LCDIF控制器寄存器 --------------------------// -------------------------- 3.1 核心控制寄存器（CTRL）：配置工作模式 --------------------------LCDIF->CTRL |= (1 << 31);  // bit31（SOFT_RESET）=1：LCDIF软复位（初始化控制器状态）delay_ms(10);              // 延时10ms，等待复位完成LCDIF->CTRL &= ~(0x3 << 30); // 清除bit30~31（RESET状态）：退出复位// 配置CTRL关键位：LCDIF->CTRL |= (1 << 19)    // bit19（DATA_FORMAT_SEL）=1：使用ARGB格式（而非RGB）| (1 << 17)    // bit17（LCDIF_ENABLE）=1：使能LCDIF数据传输| (0x3 << 10)  // bit10~11（PIXEL_FORMAT）=11：像素格式=ARGB8888（32位）| (0x3 << 8)   // bit8~9（DATA_WIDTH）=11：数据总线宽度=32位（匹配24位数据+8位控制）| (1 << 5);    // bit5（BURST_MODE）=1：使用突发传输（提高效率，适配SDRAM）// -------------------------- 3.2 数据有效字节配置（CTRL1） --------------------------LCDIF->CTRL1 &= ~(0xf << 16); // 清除bit16~19（VALID_DATA_MASK）：先清零LCDIF->CTRL1 |= (0x7 << 16);  // bit16~18=111：32位总线中低24位为有效数据（LCD为24位RGB）// -------------------------- 3.3 传输像素数配置（TRANSFER_COUNT） --------------------------// 高16位：垂直方向传输行数（height）；低16位：水平方向传输像素数（width）LCDIF->TRANSFER_COUNT = (lcd_info.height << 16) | (lcd_info.width);// -------------------------- 3.4 垂直同步控制0（VDCTRL0）：同步信号极性 --------------------------LCDIF->VDCTRL0 |= (1<<28)    // bit28（HSYNC_POL）=1：HSYNC高电平有效| (1 <<24)   // bit24（VSYNC_POL）=1：VSYNC高电平有效| (1<<21)    // bit21（DOTCLK_POL）=1：DOTCLK上升沿采样数据| (1<< 20)   // bit20（ENABLE_POL）=1：LCD_ENABLE高电平显示| (0x3<< 0); // bit0~1（PERIOD_UNIT）=11：时序参数单位=像素（水平）/行（垂直）// -------------------------- 3.5 垂直同步控制1（VDCTRL1）：垂直总周期 --------------------------// 垂直总周期 = 有效行数（height） + 垂直同步脉宽（vspw） + 垂直前沿（vfp） + 垂直后沿（vbp）LCDIF->VDCTRL1 = lcd_info.height + lcd_info.vspw + lcd_info.vfp + lcd_info.vbp;// -------------------------- 3.6 垂直同步控制2（VDCTRL2）：水平总周期+垂直同步脉宽 --------------------------// 高16位：垂直同步脉宽（vspw）；低16位：水平总周期（有效像素+hspw+hfp+hbp）LCDIF->VDCTRL2 = (lcd_info.vspw << 18) | (lcd_info.width + lcd_info.hspw + lcd_info.hfp + lcd_info.hbp);// -------------------------- 3.7 垂直同步控制3（VDCTRL3）：同步后沿配置 --------------------------// 高16位：垂直同步后沿（vspw + vbp）；低16位：水平同步后沿（hspw + hbp）// 作用：同步信号后多久开始传输有效数据LCDIF->VDCTRL3 |= (lcd_info.hspw + lcd_info.hbp) << 16 | (lcd_info.vspw + lcd_info.vbp);// -------------------------- 3.8 垂直同步控制4（VDCTRL4）：有效像素配置 --------------------------LCDIF->VDCTRL4 |= (1 << 18)    // bit18（SYNC_SIGNALS_EN）=1：使能HSYNC/VSYNC信号输出| (lcd_info.width << 0); // bit0~15：水平有效像素数（width）// -------------------------- 3.9 配置帧缓冲区地址 --------------------------LCDIF->CUR_BUF = lcd_info.cur_frame_addr;  // 当前帧缓冲区地址（LCDIF读取数据的地址）LCDIF->NEXT_BUF = lcd_info.cur_frame_addr; // 下一帧缓冲区地址（双缓冲用，此处单缓冲暂设为同一地址）// -------------------------- 3.10 使能LCDIF控制器 --------------------------LCDIF->CTRL |= (1 << 0); // bit0（LCDIF_MASTER_EN）=1：使能LCDIF主控制器，开始数据传输
}

4. LCD 清屏函数：lcd_clear(unsigned int color)

功能：填充 LCD 屏幕像素，实现清屏效果（特殊逻辑：上半屏用指定颜色，下半屏用青色0xffff）。

void lcd_clear(unsigned int color)
{int i = 0; // 水平方向像素索引（x轴）int j = 0; // 垂直方向像素索引（y轴）// 遍历所有像素（y从0到height-1，x从0到width-1）for(j = 0; j < lcd_info.height; j++){for(i = 0; i < lcd_info.width; i++){// 逻辑：上半屏（j < 高度/2）用指定颜色，下半屏用0xffff（ARGB8888=0x0000FFFF，青色）if(j < (lcd_info.height / 2))draw_point(i, j, color); // 调用画点函数填充上半屏elsedraw_point(i, j, 0xffff); // 填充下半屏为青色}}
}

5. 基础绘图函数

5.1 画点函数：draw_point(unsigned int x, unsigned int y, unsigned int color)

功能：在指定坐标(x,y)绘制一个像素，是所有绘图函数的基础。

// -------------------------- 画点函数 --------------------------
// 功能：在(x,y)坐标绘制指定颜色的点（ARGB8888格式）
// 参数：x-水平坐标（0~width-1），y-垂直坐标（0~height-1），color-颜色（0xRRGGBBAA或0xAARRGGBB，取决于格式）
void draw_point(unsigned int x, unsigned int y, unsigned int color)
{unsigned int *p;  // 像素地址指针（指向帧缓冲区中该像素的内存地址）// -------------------------- 坐标越界检查（注释待启用，避免内存访问错误） --------------------------// if (x >= lcd_info.width || y >= lcd_info.height)// {//     return; // 坐标超出屏幕范围，直接返回// }// -------------------------- 计算像素的内存地址 --------------------------// 公式：帧缓冲区基地址 + (y行号 * 每行像素数 + x列号) * 每个像素字节数// 例：(x=100,y=50) → 地址=FRAME_ADDR + (50*800 + 100)*4p = (unsigned int *)(lcd_info.cur_frame_addr + (y * lcd_info.width + x) * lcd_info.byte_per_pix);// -------------------------- 写入颜色值 --------------------------*p = color; // 将颜色值写入帧缓冲区，LCDIF会自动读取并显示
}

5.2 画横线函数：draw_h_line(unsigned int x0, unsigned int y0, unsigned int len, unsigned int color)

功能：从(x0,y0)开始，绘制长度为len的水平直线（固定 y，x 递增）。

void draw_h_line(unsigned int x0, unsigned int y0, unsigned int len, unsigned int color)
{int i = 0;// 循环绘制len个像素：x从x0到x0+len-1，y固定为y0for(i = 0; i < len; i++){draw_point(x0 + i, y0, color);}
}

5.3 画竖线函数：draw_v_line(unsigned int x0, unsigned int y0, unsigned int len, unsigned int color)

功能：从(x0,y0)开始，绘制长度为len的垂直直线（固定 x，y 递增）。

void draw_v_line(unsigned int x0, unsigned int y0, unsigned int len, unsigned int color)
{int i = 0;// 循环绘制len个像素：y从y0到y0+len-1，x固定为x0for(i = 0; i < len; i++){draw_point(x0, y0 + i, color);}
}

5.4 画矩形框函数：draw_recv(unsigned int x0, unsigned int y0, unsigned int w, unsigned int h, unsigned int color)

功能：绘制一个左上角为(x0,y0)、宽度为w、高度为h的矩形边框（仅画四条边）。

void draw_recv(unsigned int x0, unsigned int y0, unsigned int w, unsigned int h, unsigned int color)
{draw_h_line(x0, y0, w, color);       // 上边框：(x0,y0) → (x0+w,y0)draw_h_line(x0, y0 + h, w, color);   // 下边框：(x0,y0+h) → (x0+w,y0+h)draw_v_line(x0, y0, h, color);       // 左边框：(x0,y0) → (x0,y0+h)draw_v_line(x0 + w, y0, h, color);   // 右边框：(x0+w,y0) → (x0+w,y0+h)
}

5.5 填充矩形函数：draw_fill_recv(unsigned int x0, unsigned int y0, unsigned int w, unsigned int h, unsigned int color)

功能：绘制一个左上角为(x0,y0)、宽度为w、高度为h的实心矩形（填充所有像素）。

void draw_fill_recv(unsigned int x0, unsigned int y0, unsigned int w, unsigned int h, unsigned int color)
{int i = 0;// 循环绘制h行横线：y从y0到y0+h-1，每行宽度为wfor(i = 0; i < h; i++){draw_h_line(x0, y0 + i, w, color);}
}
