网络编程day04/05原始套接字

news 2025/9/21 5:52:46

1.原始套接字概述

在网络编程中，套接字（socket）是一种用于实现网络通信的编程接口。原始套接字（Raw

Socket）是一种特殊的套接字类型，与普通的流式套接字和数据报套接字不同，它允许程序直接访问底层的网络协议，而不仅仅是传输层协议（如TCP和UDP）。

原始套接字的主要特点和用途包括：

访问底层协议：可以直接操作 IP 层及以下的协议，例如构造和发送自定义的 IP 数据包、分析网络数据包等。
网络监测和分析：用于实现网络嗅探器（Sniffer），捕获和分析网络中的数据包，了解网络通信的细节。

自定义协议实现：可以实现自定义的网络协议，用于特殊的网络应用场景。

原始套接字是基于【数据链路层】实现。

2.UDP TCP IP协议底层结构

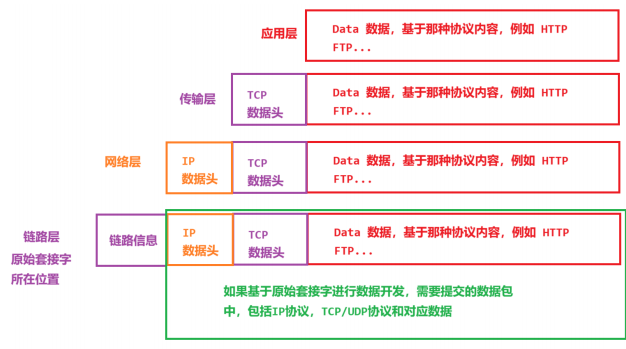

2.1数据打包方式

2.2UDP协议数据包格式

字段	长度（位）	说明
源端口号	16	发送方的端口号
目的端口号	16	接收方的端口号
长度	16	UDP数据包（包括首部和数据）的长度，以字节为单位。
校验和	16	用于校验UDP数据包的完整性

struct udphdr {__be16 source; // __be16 ==> unsigned short__be16 dest;__be16 len;__sum16 check; // __sum16 ==> unsigned short
};

2.3TCP协议数据包格式

字段	长度	说明
源端口号	16	发送方端口号
目的端口号	16	接收方端口号
序列号	32	用于标识数据包在数据流中的位置
确认号	32	用于确认已收到的数据包
数据偏移	4	表示TCP首部的长度，以32未（4字节）为单位
保留	6	保留字段，必须设置为0
控制位	6	包含多个控制标志，如SYN,ACK,FIN等
窗口大小	16	表示接收方的接受窗口大小
校验和	16	用于校验TCP数据包的完整性
紧急指针	16	用于指针紧急数据的位置
选项	可变	可选字段，用于提供额外的功能

struct tcphdr {
u_int16_t th_sport; /* 源端口号 */
u_int16_t th_dport; /* 目的端口号 */
tcp_seq th_seq; /* 序列号 */
tcp_seq th_ack; /* 确认号 */
u_int8_t th_offx2; /* 首部长度和保留位 */
u_int8_t th_flags; /* TCP 标志位 */
u_int16_t th_win; /* 窗口大小 */
u_int16_t th_sum; /* 校验和 */
u_int16_t th_urp; /* 紧急指针 */
};

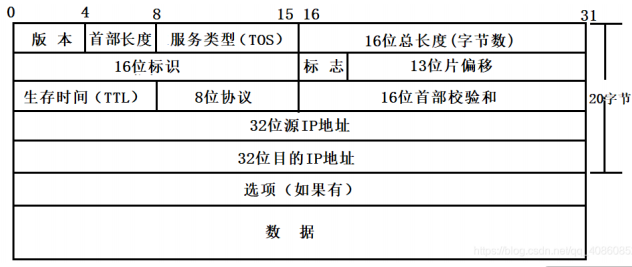

2.4IP协议数据包格式

字段	长度	说明
版本	4	指示IP协议的版本，通常为IPv4（值为4）或IPv6（值为6）。
首部长度	4	表示IP首部的长度，以32位（4字节）为单位。
服务类型	8	用于指示数据包的优先级和服务类型。
总长度	16	整个IP数据包（包括首部和数据）的长度，以字节为单位。
标识	16	用于唯一标识一个IP数据包，主要用于分片和重组。
标志	3	包含三个标志位，用于控制分片操作。
片偏移	13	指示该片在原始数据包中的相对位置。
生存时间	8	限制数据包在网络中的生存时间，每经过一个路由器，TTL值减1，TTL为0时，数据包被丢弃。
协议	8	指示上层协议的类型，如TCP（值为6），UDP（值为17）等
首部校验和	16	用于校验IP首部的完整性
源IP地址	32	发送方的IP地址
目的IP地址	32	接收方的IP地址
选项	可变	可选字段，用于提供额外的功能

struct iphdr{
#if defined(__LITTLE_ENDIAN_BITFIELD)
__u8 ihl:4,
version:4;
#elif defined (__BIG_ENDIAN_BITFIELD)
__u8 version:4,
ihl:4;
#else
#error "Please fix <asm/byteorder.h>"
#endif
__u8 tos;
__be16 tot_len;
__be16 id;
__be16 frag_off;
__u8 ttl;
__u8 protocol;
__sum16 check;
__be32 saddr;
__be32 daddr;
/* 选项从此处开始 */
}
