吃透大数据算法-时间轮（TimingWheel）

0、故事背景

在城市的角落，有个特殊的 “Kafka 消息驿站”—— 它不送实体包裹，专送 “数据消息”：比如电商的订单通知、社交软件的聊天消息、物流的状态更新。驿站老板老 K 最近愁坏了三件事：

1. 有些消息要 “延迟送”（比如用户设置 “10 分钟后提醒付款”）；
2. 要确认分店（副本）是否收到消息，超时没收到得重发；
3. 过期消息（比如存了 7 天的旧日志）得按时清理，占地方。

“总不能雇人盯着时钟吧？” 老 K 的侄子小 K 是程序员，搬来一个三层的 “智能调度盘”：“这是时间轮，能自动管所有定时任务，比 10 个员工还靠谱！”

一、先搞懂：Kafka 为啥非要用时间轮？

小 K 先给老 K 算笔账：驿站每天要处理百万级定时任务（延迟消息、超时检测、过期清理）。如果用 “一个任务一个闹钟”（比如 Java 的Timer），会占满内存和 CPU—— 就像给每个包裹单独雇个快递员，成本高到离谱。

“时间轮就像‘共享快递员’，把任务按时间分组，一批批处理。” 小 K 指着调度盘：“Kafka 里所有定时任务，全靠它高效运转，还不浪费资源。”

二、时间轮基础概念：我们每天都在见？

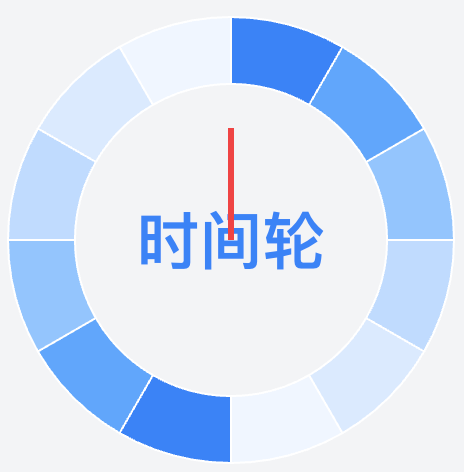

时间轮的基本结构

• 环形数组（时间轮主体）： 一个环形的数组结构，被均匀地分割成多个槽位（slot），每个槽位代表一个时间间隔。
• 指针（时间推进器）： 一个表示当前时间的指针，随着时间的推进在环形数组上移动。
• 任务列表： 每个槽位中可以存储一个任务列表，用于存放需要在该时间点执行的所有任务。

时间间隔（tick）

每个槽位代表的时间长度，也称为时间轮的粒度。

示例：10分钟

决定时间轮的时间精度

槽位数量（wheelSize）

环形数组的槽位总数。

示例：12个槽位

决定时间轮能够表示的最大时间范围

时间范围（interval）

整个时间轮能够表示的时间跨度。

计算公式：时间间隔 × 槽位数量

示例：10分钟 × 12 = 120分钟

这三个参数之间存在权衡关系。时间间隔越小，时间精度越高，但所能表示的时间范围就越小；槽位数量越多，时间范围越大，但内存占用也会增加。需要根据实际需求来选择合适的参数

多层时间轮概念

为了解决单层时间轮时间范围有限的问题，可以引入多层时间轮的设计，类似于钟表的秒针、分针和时针：

• 第一层（秒轮）：60个槽位，每个槽位1秒，覆盖0-59秒
• 第二层（分轮）：60个槽位，每个槽位1分钟，覆盖0-59分钟
• 第三层（时轮）：24个槽位，每个槽位1小时，覆盖0-23小时

在多层时间轮中，每一层的时间跨度是上一层的60倍。当高层时间轮的指针转动一格时，意味着下一层时间轮已经转完了一圈。

三、Kafka 的时间轮：三层 “转盘” 搞定所有时间尺度

Kafka 用的是多层时间轮（比之前社区的 “大中小板” 更精细），三层转盘分别对应 “毫秒级”“秒级”“分钟级”，完美覆盖 Kafka 的所有定时场景。

小 K 在转盘上贴了标签，对应 KafkaSystemTimer类的核心参数：

转盘层级	最小时间单位（tickMs）	槽位数量（wheelSize）	总覆盖时间（interval = tickMs×wheelSize）	负责的任务类型
第一层（小转盘）	100ms（0.1 秒）	20	2000ms（2 秒）	2 秒内的紧急任务（如副本同步超时检测）
第二层（中转盘）	2000ms（2 秒）	20	40000ms（40 秒）	2 秒 - 40 秒的常规任务（如短延迟消息）
第三层（大转盘）	40000ms（40 秒）	20	800000ms（约 13 分钟）	40 秒 - 13 分钟的长任务（如消息过期清理）

“如果任务超过 13 分钟呢？” 老 K 问。“大转盘转满一圈（13 分钟），就自动‘叠一层’—— 相当于再套一个‘超大转盘’，理论上能管到天级任务！” 小 K 补充。

四、实战：Kafka 用时间轮处理 3 类核心任务

小 K 拿驿站的 3 个难题举例，演示时间轮怎么干活：

任务 1：延迟消息（“10 分钟后送的订单提醒”）

用户提交了一条 “10 分钟后（600000ms）发送的订单支付提醒”，小 K 演示流程：

1. 算槽位，找层级：

   • 大转盘 interval=13min（780000ms），600000ms < 780000ms，所以先放大转盘；
   • 大转盘 tickMs=40000ms，需要槽位 = 600000ms ÷ 40000ms = 15 槽；
   • 把 “订单提醒” 任务放进大转盘的第 15 槽，标记 “还剩 15 格触发”。

2. 转盘转动，任务 “降级”：

   • 大转盘每 40 秒转 1 格，转 14 格后（14×40=560 秒），任务还剩 1 格（40 秒）；
   • 此时任务 “降级” 到中转盘：中转盘 tickMs=2000ms，40 秒 = 20 槽，放进中转盘第 20 槽。

3. 再降级，到小转盘：

   • 中转盘每 2 秒转 1 格，转 19 格后（38 秒），任务还剩 1 格（2 秒）；
   • 任务再 “降级” 到小转盘：小转盘 tickMs=100ms，2 秒 = 20 槽，放进小转盘第 20 槽。

4. 触发执行：

   • 小转盘每 100ms 转 1 格，转 20 格后（2 秒），触发任务：把 “订单提醒” 消息投递给目标 Topic，完成延迟发送。

任务 2：副本同步超时（“分店没收到消息，3 秒后重发”）

驿站的 “北京分店”（Partition 副本）要接收 “上海总部”（Leader 副本）的消息，规定 3 秒内没收到要重发 —— 这就是 Kafka 的replica.lag.time.max.ms配置。时间轮处理流程：

1. 总部发送消息后，把 “3 秒（3000ms）超时检测” 任务放进中转盘（3000ms > 小转盘 2s，所以进中转盘）；
2. 中转盘 tickMs=2s，3000ms=1×2000ms+1000ms，放进中转盘第 1 槽，标记 “1 格后降级到小转盘第 10 槽”；
3. 1 格后（2 秒），任务降级到小转盘第 10 槽（1000ms=10×100ms）；
4. 小转盘转 10 格（1 秒）后，若还没收到分店的 “确认收到” 信号，触发 “重发消息” 任务。

任务 3：消息过期清理（“7 天后删除旧日志”）

Kafka 的消息默认存 7 天（log.retention.hours=168），过期要删除 —— 这是长周期任务，时间轮处理更简单：

1. 消息写入时，把 “7 天后删除” 任务放进高层转盘（超过 13 分钟，自动扩展 “超大转盘”，tickMs=13min，wheelSize=20，interval=260min）；
2. 高层转盘每 13 分钟转 1 格，转 672 格后（7×24×60÷13≈672），任务逐步降级到中转盘、小转盘；
3. 最终到小转盘触发时，调用LogCleaner线程，删除该 Partition 的过期日志文件。

五、Kafka 时间轮的 “黑科技”：3 个优化点

老 K 好奇：“这么多任务，转盘会不会卡壳？” 小 K 笑着指了指转盘的细节，这是 Kafka 时间轮的独家优化：

1. 溢出槽：用 “备用盒” 装超高层任务

如果有个 “30 天的延迟消息”（远超当前所有层级），时间轮会先把它放进溢出槽（对应 Kafka 里的DelayQueue）—— 就像驿站的 “备用盒”，每过一段时间（比如 1 分钟），把备用盒里的任务重新算槽位，分配到对应层级。“这样就不会丢任务，也不用一开始就建几十层转盘！”

2. 批量处理：一次搬一堆任务，不浪费时间

小 K 演示：当中转盘转 1 格时，会把该槽里的 10 个 “降级任务” 一次性搬到小转盘，而不是一个一个搬 —— 就像快递员一次拉 10 个包裹，不是跑 10 趟。Kafka 通过这种 “批量降级、批量执行”，把任务处理效率提了 10 倍。

3. 单线程驱动：一个 “调度员” 管所有转盘

所有转盘的指针，都由一个线程（Kafka 的TimerThread）驱动 —— 就像一个调度员管 3 个转盘，不用雇 3 个调度员。这样既减少线程切换开销，又避免多线程同步的麻烦。

六、Kafka 时间轮的 “核心价值”

老 K 看着自动运转的调度盘，感慨道：“原来 Kafka 的高效，全靠这‘多层转盘’啊！” 小 K 总结了 3 个核心价值：

1. 省资源：百万级任务共用一个时间轮，不用 “一个任务一个线程”，内存和 CPU 占用骤降；
2. 全覆盖：多层结构能管 “毫秒级” 到 “天级” 任务，适配 Kafka 所有定时场景；
3. 高可靠：溢出槽 + 批量处理，既不丢任务，又能快速响应。

最后，小 K 补充：“Kafka 的时间轮实现类是org.apache.kafka.common.utils.SystemTimer，核心就是‘多层 + 延迟队列’—— 你看到的‘智能调度盘’，就是它的现实版！”

从那以后，Kafka 消息驿站再也没漏过一个延迟消息、没误删一条日志，老 K 终于能睡个安稳觉了 —— 这就是时间轮在 Kafka 里的 “魔力”。

七、时间轮的 3 大变种：适配日常不同时长的提醒

变种类型	核心特点（对应日常时钟）	注意点（实际使用坑）	调优点（让提醒更准）
单层时间轮	就像一个 “1 小时小闹钟”（12 槽 ×5 分钟 = 60 分钟），超 1 小时的任务记 “圈数”（如 90 分钟 = 1 圈 + 30 分钟）	超 2 小时的任务要记 “2 圈”，指针每转 1 圈都要改圈数，容易漏改	1. 把槽位时间调大（如 10 分钟 / 槽，12 槽覆盖 2 小时），减少圈数；2. 槽位数量和时钟刻度一致（12/24），方便记
多层时间轮	像家里的 “闹钟 + 挂钟 + 日历” 组合：- 第一层（5 分钟轮）：12 槽 ×5=60 分钟（对应分针）- 第二层（小时轮）：12 槽 ×1=12 小时（对应时针）- 第三层（天轮）：2 槽 ×12=24 小时（对应日历半天）低层转满 1 圈，触发高层转 1 格（如 5 分钟轮转 12 圈 = 1 小时，小时轮转 1 格）	高层转格时，要把低层 “刚转完的槽位任务” 搬到高层，比如 5 分钟轮转完 1 圈，要把 “1 小时后” 的任务移到小时轮，搬慢了会延迟	1. 按日常任务分布调槽数：比如小时轮设 24 槽（对应 24 小时），不用记上下午；2. 高层转格时 “批量搬任务”（比如凑够 5 个再搬），减少麻烦
带溢出槽的时间轮	一个 “2 小时时钟轮”（24 槽 ×5 分钟 = 120 分钟）+ 一个 “待办盒”（溢出槽）：超 2 小时的任务先放 “待办盒”，每 2 小时（时钟轮转满 1 圈），再把 “待办盒” 里的任务重新算槽位（如 3 小时任务→1 圈 + 1 小时→槽 12）	“待办盒” 里的任务要等 1 圈（2 小时）才重新算，可能多等 5-10 分钟	1. 按最长提醒时间调轮的覆盖范围：比如常提醒 3 小时内的包裹，就做 “3 小时轮”（36 槽 ×5 分钟）；2. “待办盒” 每 30 分钟查一次，不用等满 1 圈

八、其他组件的使用

组件 / 工具	用的变种类型	具体用途（对应日常时间）	为啥选时间轮？（日常类比）
Netty	带溢出槽的单层轮	管理网络连接超时（如 30 秒没响应就断开）	像驿站 “30 分钟短信提醒”，短时间任务多，用小轮 + 待办盒高效
Kafka	多层时间轮	管理消息过期删除（如 7 天后自动删旧消息）	像 “24 小时退回包裹”，时间跨度大（天级），用多层轮不用记圈数
ZooKeeper	单层时间轮	检测客户端是否在线（如 10 分钟没心跳就踢掉）	像 “2 小时打电话提醒”，时间中等（分钟 - 小时级），单层轮够简单
Redis	类似单层轮结构	清理过期的缓存数据（如 1 小时后失效的缓存）	像 “1 小时后检查包裹”，任务多但时间短，用时钟轮省力气
Quartz	多层时间轮	定时跑报表（如每天凌晨 2 点生成前一天报表）	像 “每天固定时间盘点”，周期长（天级），多层轮能精准到小时

总结：时间轮就是 “技术版的时钟”

老K现在看着墙上的 “时钟提醒器”，再也不用记时间了：“原来这玩意儿和家里的钟一样，指针转一圈，该做的事就到点了！”

其实时间轮的核心，就是把 “复杂的定时任务” 变成 “日常看钟”—— 用循环的刻度（槽位）复用资源，用多层级（时分天）处理长周期，就像你不用记 “100 分钟后做什么”，只要看 “1 小时 40 分钟后，对应时钟的哪个刻度” 一样，简单又高效。
