STM32简单的串口Bootloader入门

news 2025/10/5 6:18:00

一、什么是、为什么要写bootloader？

首先是一个场景：比如我们做了一款智能洗碗机，这款洗碗机带有无线功能，能连接到app，用app进行控制，后来这款产品量产卖出去了，但是用户买到手之后反馈说这洗碗机太废水了。我们根据现有的洗碗机硬件去改良算法，最后算法搞出来了，我们要怎么把新的程序装到用户的洗碗机上呢？

注明：本项目以STM32F411CEU6为例，使用VSCODECube插件+CMake环境进行开发

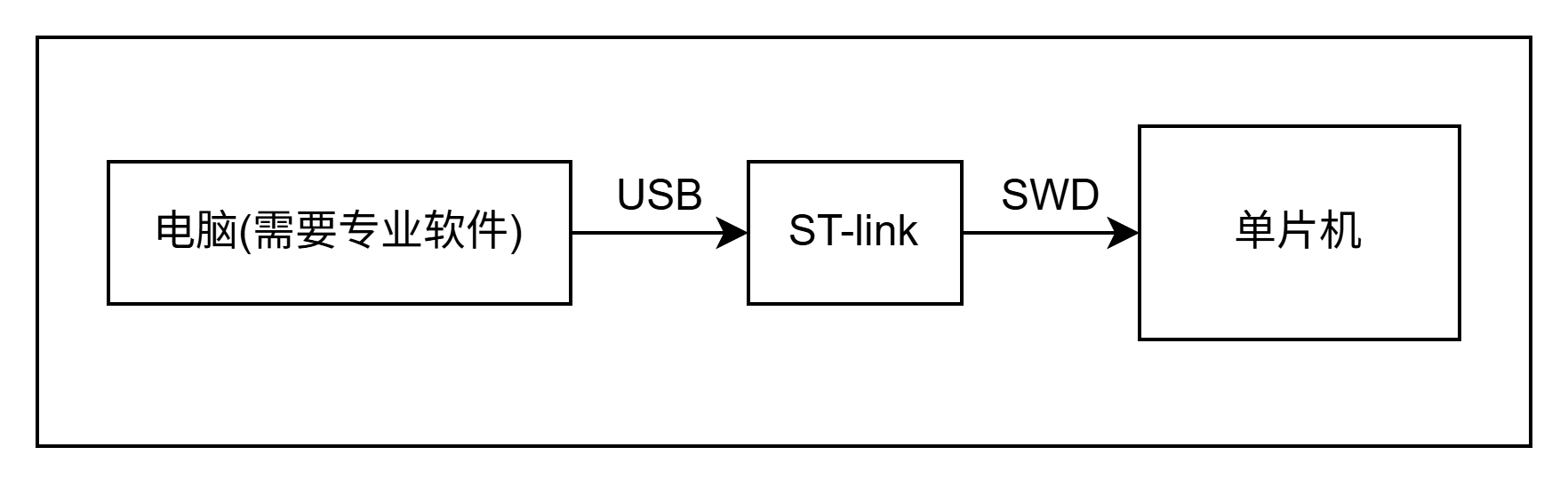

按照以往开发的经验，我们是这样实现程序烧录的：

但是用户那边就是买个洗碗机来洗碗的，又不是开发人员，没有这么多工具啊！要怎么实现烧录的功能呢?

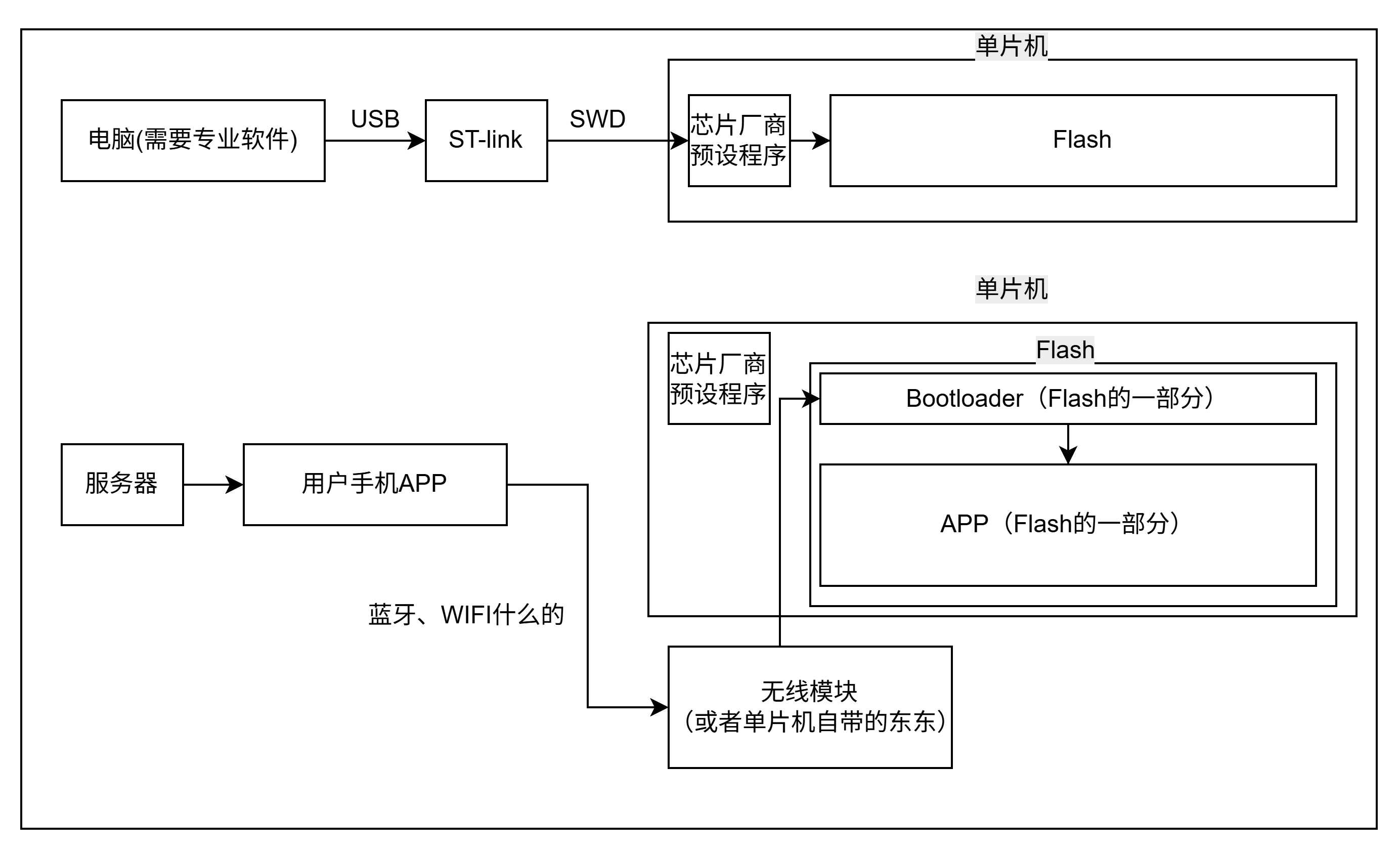

Bootloader登场，我们先来看看具体对比:

我们开发的时候使用Link进行烧录，是通过单片机内部的预设程序（这一部分无法更改，是芯片厂商提前烧录的，只能接收固定几个协议的数据，且需要专业开发软件工具等）进行烧录（具体就是把Flash擦除，然后把电脑发来的数据覆盖进去)

那么如果我们提前设计了bootloader，我们给用户手机发升级包，用户点一下app，自动把新程序发到单片机里面（具体是我们写的预留程序bootloader，能接收用户发来的数据，然后我们的预留程序擦除一部分的Flash，把新代码搬进去，然后只执行即可）这样子用户只要会用手机app就能实现单片机的程序升级了。这样子看的话，其实我们就是写一段bootloader代码把厂商预设的程序给顶替掉了

bootloader其实就是我们自己写的一段引导代码，通过检测有没有升级信号，然后把接收到的数据搬到指定的Flash里面，然后执行。这就给了我们很多的灵活性，我们只要能发送数据就能够升级程序，不局限于开发工具的通讯协议，我们可以使用UART、IIC、SPI、CAN、USB、WIFI、BLE等等，只要能够发送数据就可以。那么我们的单片机其实里面包含两段独立但是有关联的代码，一个是bootloader，一个是app程序，我们日常的时候主要是执行app的代码，只有程序升级的时候会跳转到bootloader里面，那么我们最关键的其实就是协调两段代码之间的关系

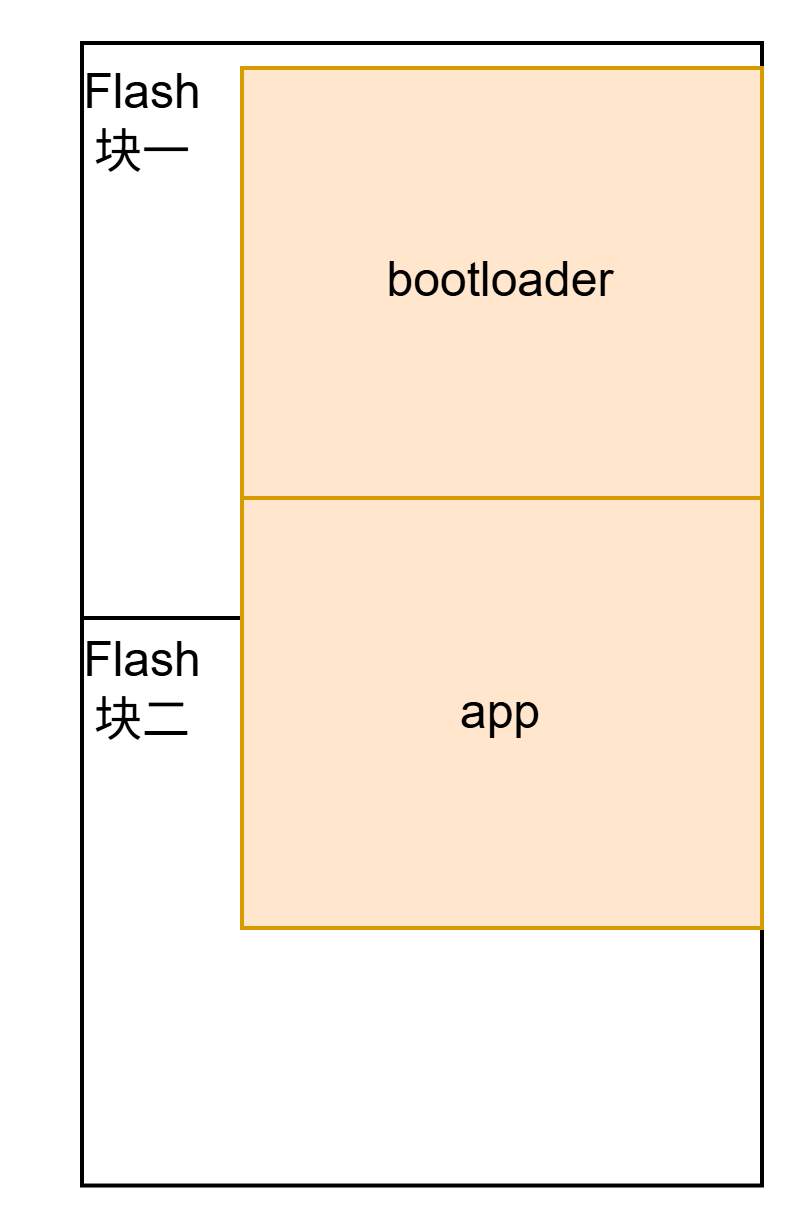

至于为什么一定要分成两段独立的代码，我可以做一下简单的说明，我们的bootloader是接收外面的更新代码程序，然后把程序放到Flash里面。如果我们把bootloader和app乱放，放在一起（我们要清楚Flash只能按扇区块擦除）。你这样一看，两个代码怼在一起，如果要把APP擦除的话，只能把两个块都擦除掉，如果bootloader被擦除，那么就没有了"数据的搬运工"了，这玩意到了用户手中就成了砖头。如果只擦除部分app的话，那还剩下一点点app，大概率会影响程序的运行。除了这些还有一些深层次的原因，需要往下继续看

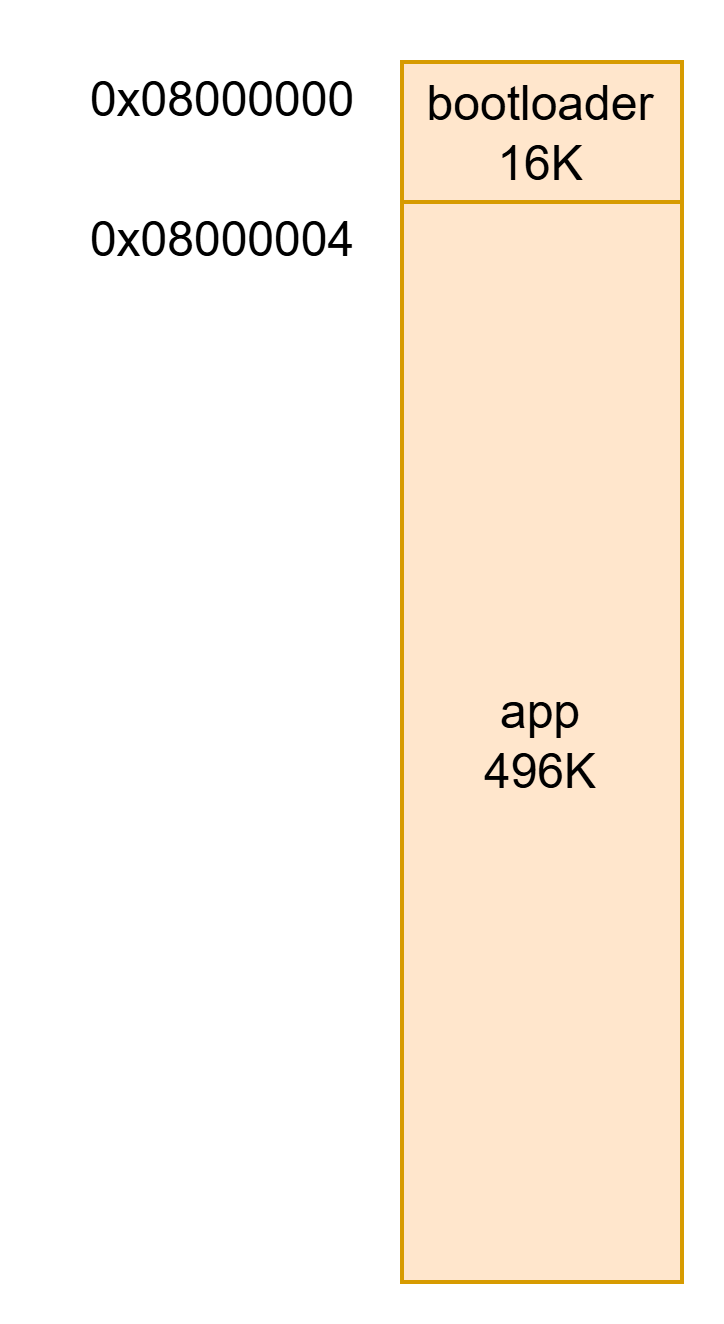

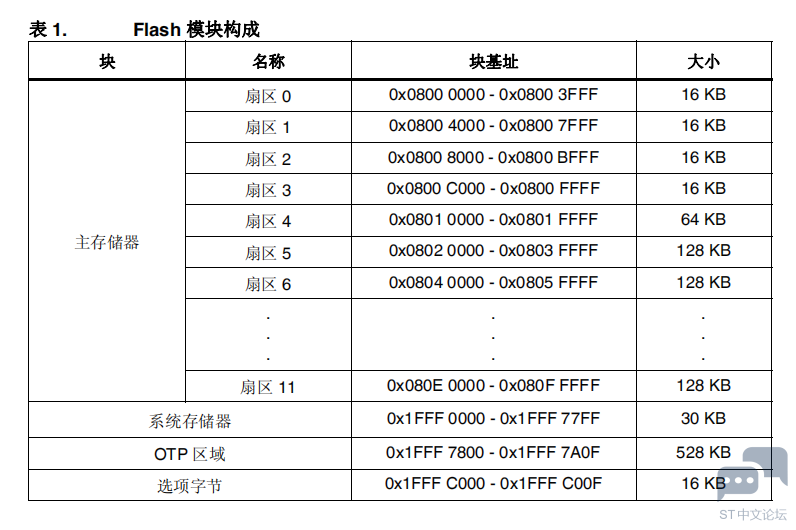

我们根据Flash的分块大小，分出一小块给bootloader，其余的都划分给app程序，我们查一下STM32F411数据手册，找到主存储器扇区划分（我们烧录程序的地方），我们把起始扇区0划分为bootloader区域，为什么选择扇区0呢？因为他是程序的起始位置0x08000000，进来的时候就会进行初始化等，大小也足够，不会占用太多的位置。那么app程序的起始位置就是0x08004000（也可以往下几个扇区延后，但是这样子就会缩小app空间）

二、单片机启动简化步骤

要想自己写Bootloader，我们需要一点前置知识。在以往的开发中，我们默认单片机启动后就会进入main函数，其实不然，下面我来简单说一说具体的流程（一部分）：

1、初始化堆栈指针 SP = _initial_sp （告诉单片机栈要从哪里写进入，也就是函数中的变量要储存在哪里，重要）

2、初始化程序计数器指针PC = Reset_Handler（告诉单片机复位后要从哪里运行，会指向单片机的初始化函数_main的地址，我们不用动他，但是重要）

3、设置堆和栈的大小（告诉单片机堆栈的大小，我们不用动他）

4、初始化中断向量表（告诉单片机触发中断后要在哪里找中断函数，重要）

5、调用 C库中的 _main 函数初始化用户堆栈，最终调用 main 函数

那他一共执行了这么多个步骤，这么复杂，和bootloader有什么鸟关系呢？首先我们知道我们需要有两个程序bootloader和app，假设我们的bootloader的main函数里面有这些东西：初始化时钟、初始化串口、检测更新标志、更新程序（擦除Flash，串口搬数据，写Flash）

简单写就是这样：

int main()
{系统初始化();if (收到升级信号) {    进入升级模式();跳转到主程序();} else {跳转到主程序();}
}

三、如何跳转程序

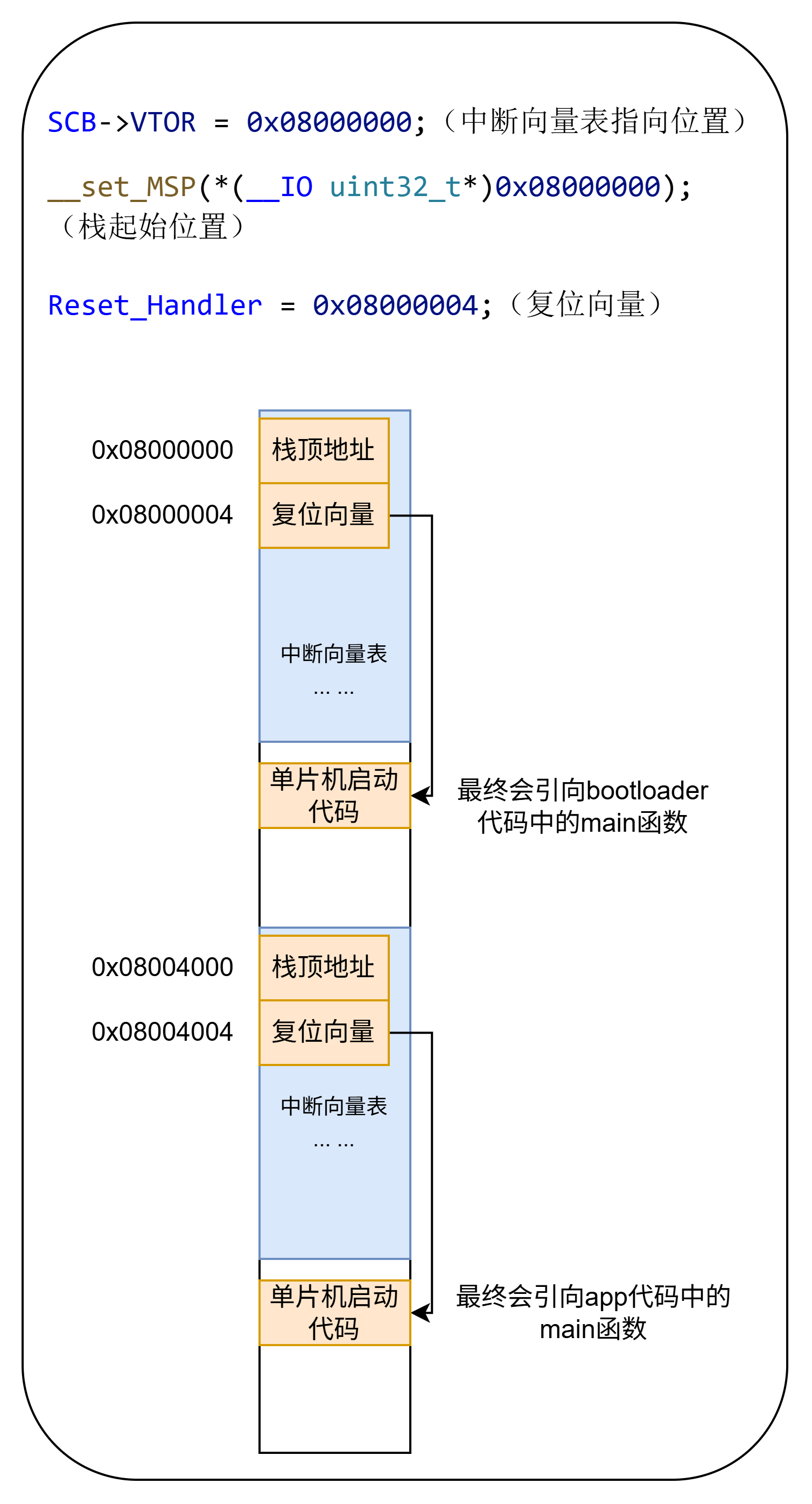

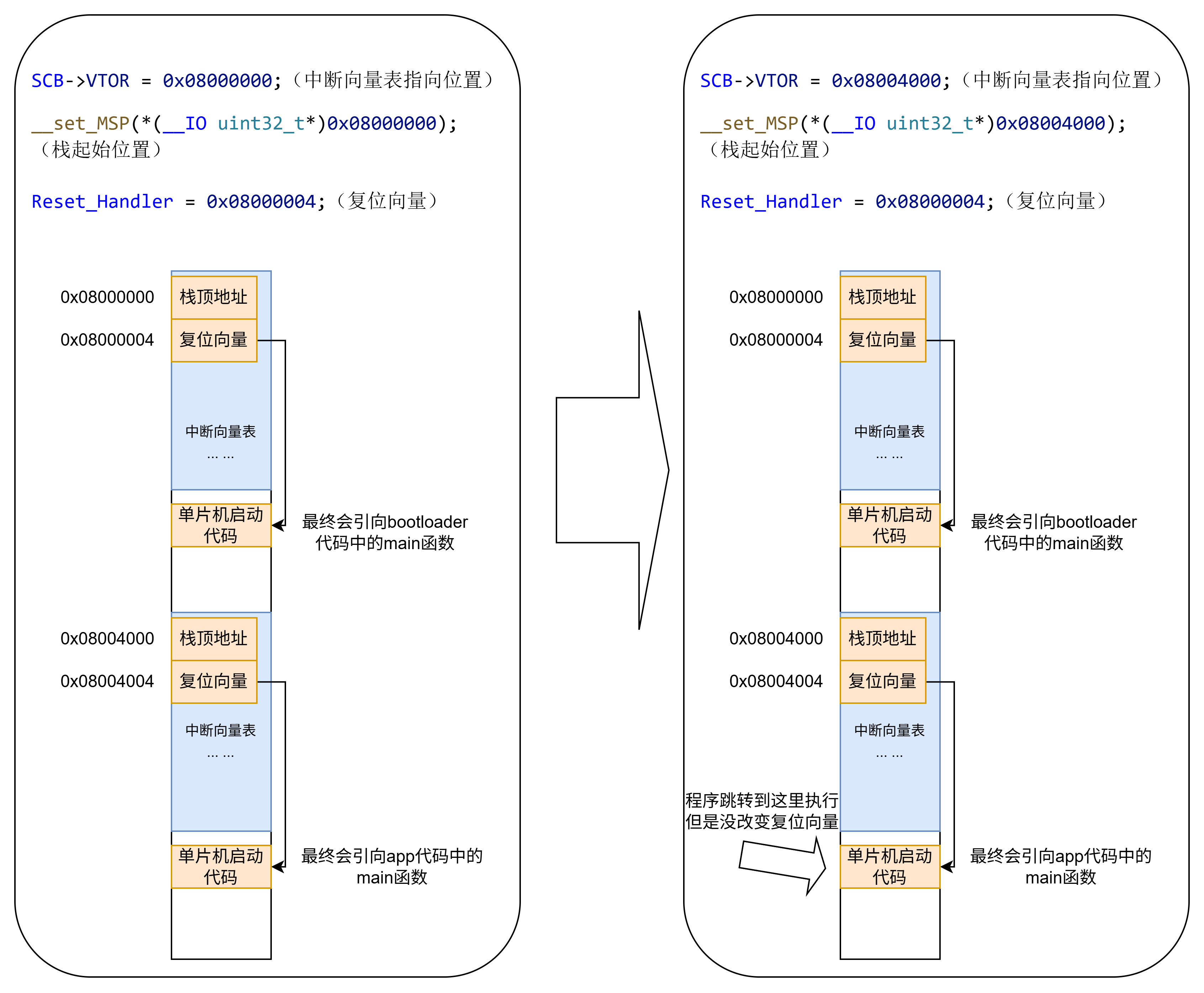

我们可能会认为“跳转到主程序();”只需要把app下main函数的函数地址找出来执行就好了，但其实没有那么简单。假设我们已经写好了程序，那么程序在Flash中的分布大概会是这样子的，两个代码：bootloader代码起始位置0x08000000，app程序的起始位置就是0x08004000

图中上面的三个数据（中断向量表、栈顶、复位向量）是代码刚刚启动进入bootloader程序设置的值，那么现在摆在我们面前的有两种情况：

1.接收不到更新信号，需要跳转程序到app

2.接收到更新信号，要进入升级程序，再跳转程序到app

为了方便验证和学习，我们先从跳转程序说起，首先我们得写一个仅仅有跳转功能的bootloader程序（仅需要初始化时钟，和一个输出的GPIO口就好），外加上一个LED闪烁的APP程序

下面是bootloader跳转代码的撰写：

/* Bootloader for STM32F411 */
#include <stdint.h>
#include "bootloader.h"
#include "stm32f4xx_hal_gpio.h"#define APP_START_ADDR 0x08004000
#define BOOTLOADER_SIZE 0x4000  // 16KBvoid JumpToApplication(uint32_t app_addr);int bootloader(void)
{// 检查 App 栈顶是否有效（合理范围：0x20000000 ~ 0x2001FFFF for 128KB SRAM）uint32_t stack_top = *(__IO uint32_t*)APP_START_ADDR;if ((stack_top & 0x2FF00000) == 0x20000000){JumpToApplication(APP_START_ADDR);}// 无效 App，停留在 Bootloader（可加 LED 闪烁提示）while (1){HAL_Delay(100);HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET);HAL_Delay(100);HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);}
}void JumpToApplication(uint32_t app_addr)
{typedef void (*pFunc)(void);pFunc appEntry;/* 关闭全局中断 */__set_PRIMASK(1);/* 关闭滴答定时器，复位到默认值 */SysTick->CTRL = 0;SysTick->LOAD = 0;SysTick->VAL = 0;/* 设置所有时钟到默认状态 */HAL_RCC_DeInit();/* 关闭所有中断，清除所有中断挂起标志 */for (uint8_t i = 0; i < 8; i++){NVIC->ICER[i] = 0xFFFFFFFF;NVIC->ICPR[i] = 0xFFFFFFFF;}/* 使能全局中断 */__set_PRIMASK(0);/* 设置为特级模式，使用MSP指针 */__set_CONTROL(0);__set_MSP(*(__IO uint32_t*)app_addr);// 修改中断向量表位置SCB->VTOR = app_addr;// 获取并跳转到 App Reset HandlerappEntry = (pFunc)(*(__IO uint32_t*)(app_addr + 4));appEntry();
}

可以看见呢，我们函数一上来就是检查APP的栈起始地址是否安全（0x20000000-0x2001FF00一共是128K，不能超出这个地址的范围），如果地址安全，下一步就是关闭全局中断，以免有中断会打断跳转程序，再是复位滴答定时器，在开启中断（不然跳到程序那边没中断可以用），设置app的新栈顶，修改中断向量表到app程序（以免中断后去bootloader找中断函数，上面启动流程上有写），最后跳转到app的复位向量位置（没有重新设置复位向量，单片机复位后依旧是到bootloader），进行初始化，可以通过下图看一下变化

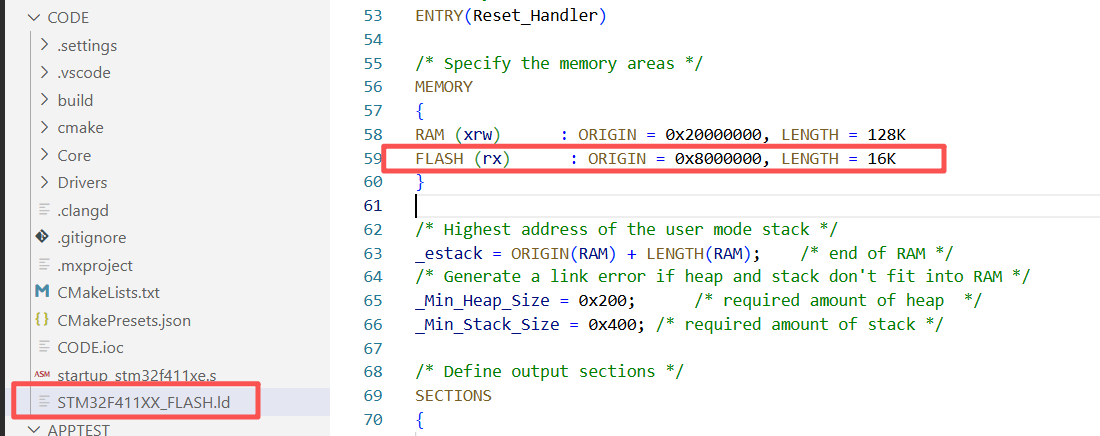

那么写下来的这个代码在烧录的时候要注意，在根目录下找到.ld文件，要设置Flash的起始位置为0X08000000，最大范围为16K，如果超出的话会报错

接下来是appLED闪烁程序的撰写：

就是简单的LED闪烁，没什么特别的

HAL_Delay(4000);
HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET);
HAL_Delay(4000);
HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);

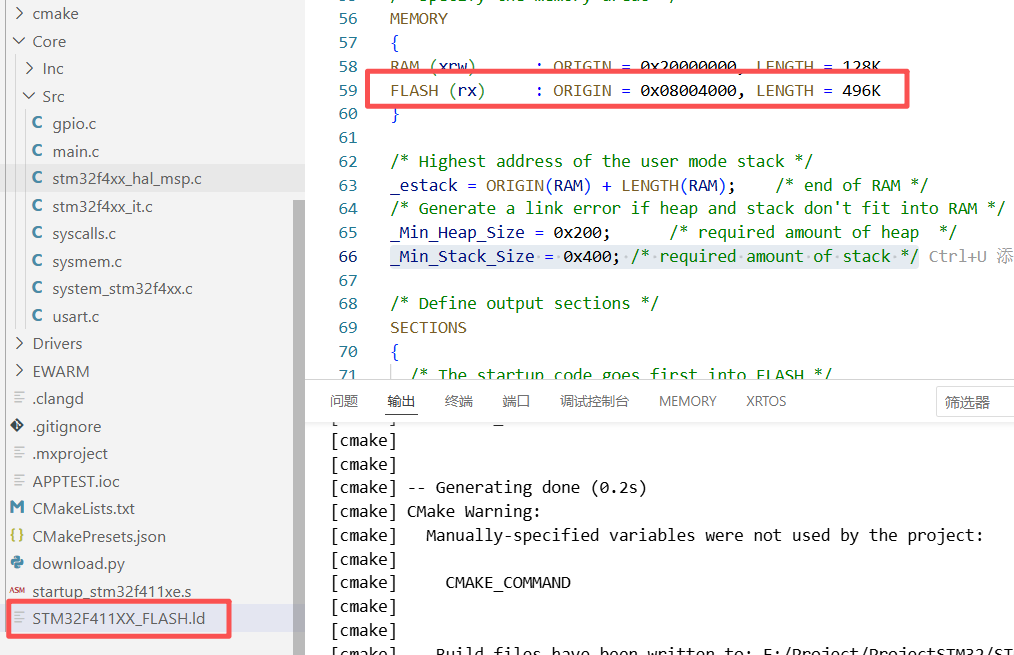

接下来在烧录的时候也要注意，偏移地址的位置

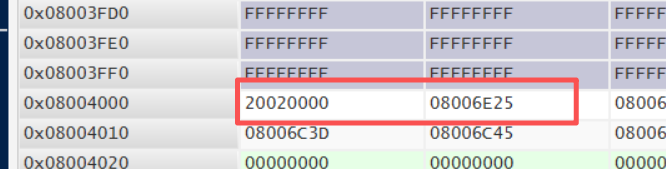

我们将两个程序烧录至单片机里面，如果LED是缓慢的闪烁，就表示我们我们成功了，如果失败的话，我们需要检查一下STM32里面的Flash具体情况，打开STM32Program

我们可以看到0x08000000和0x08004000的位置和下一个数据，第一个就是栈顶，在正常范围内，第二个就是复位向量。如果异常的话，就要我们自己检查一下是哪里出问题了

四、串口烧录程序流程

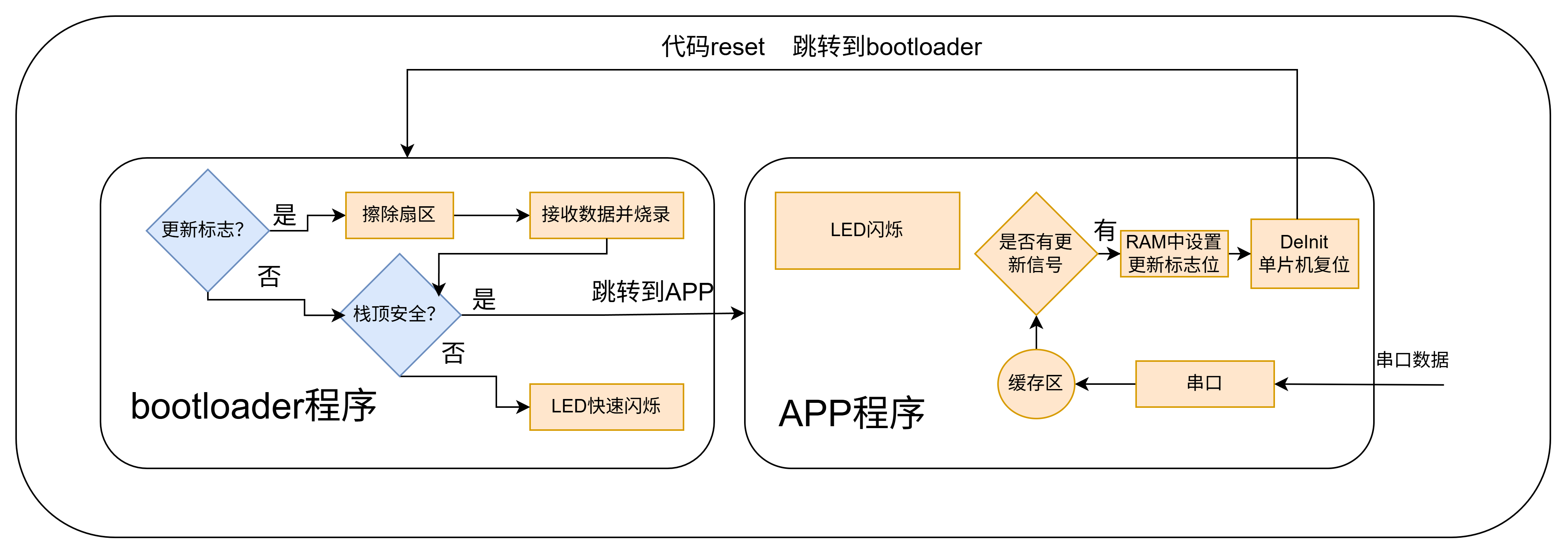

接下来就是我们的重头戏了，我们将引入串口更新的操作，下面是具体的流程图，大家可以根据自己的需求简化一下，我在app的串口处使用了环形缓存区，会有一点点复杂，可以改为直接接收就好

看上图的流程会有一点复杂，大家可以自行修改，只要能识别到更新信号就可以（也可以是按钮之类的，方便操作）

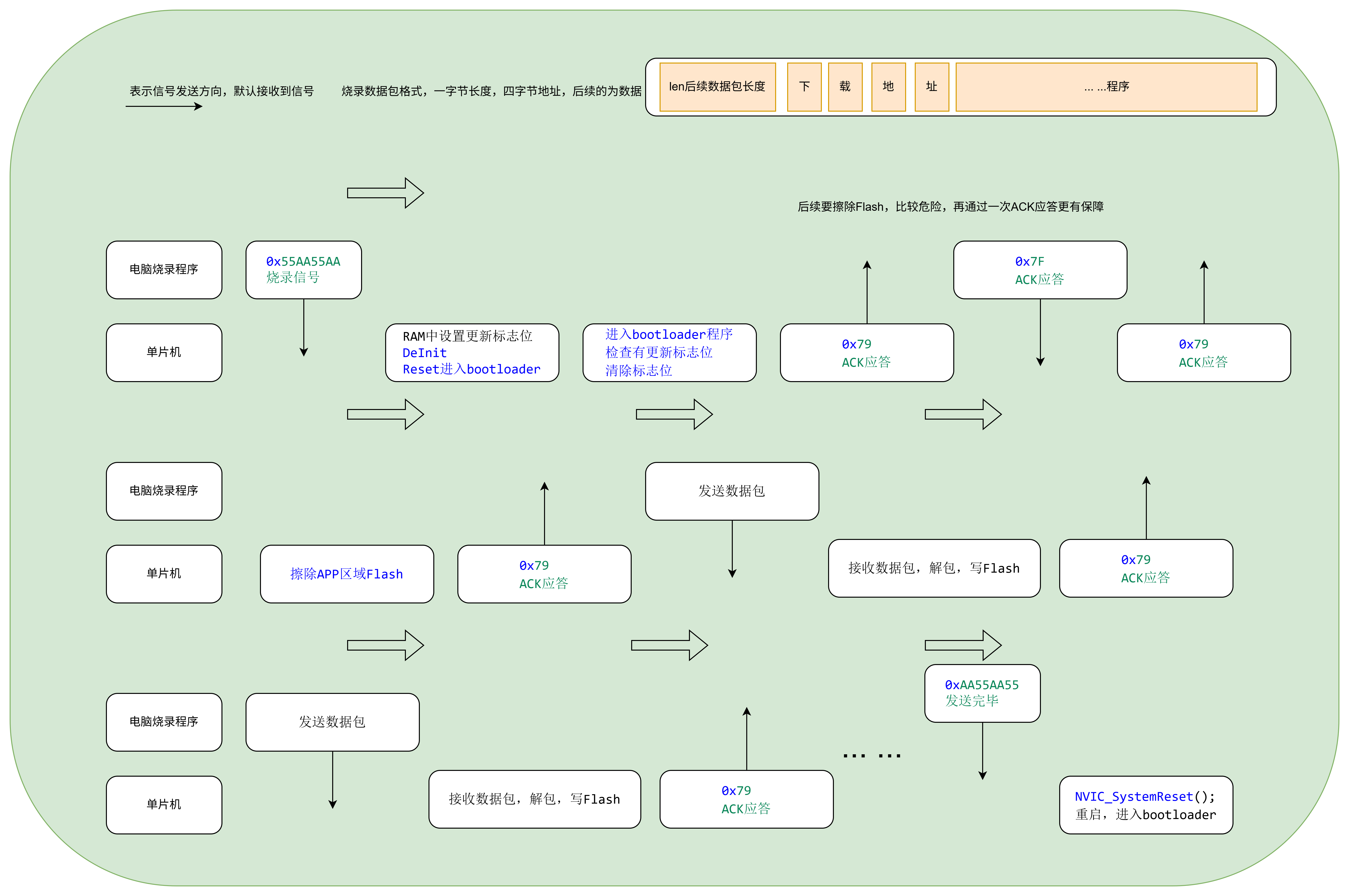

下面是更新的具体通讯方式：

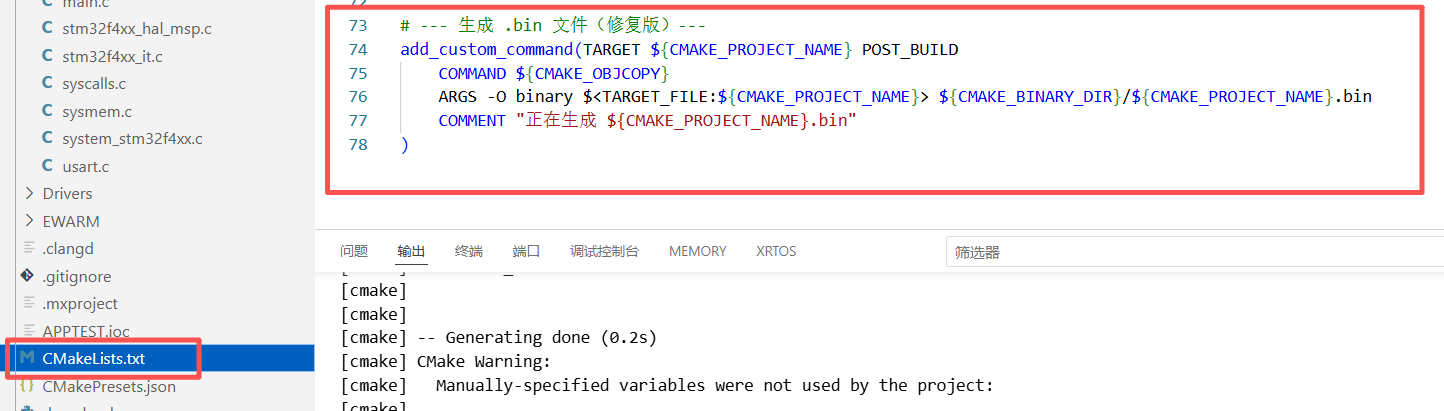

关于如何导出烧录文件，我们在根目录下的cmakelist中添加这一段

# --- 生成 .bin 文件（修复版）---
add_custom_command(TARGET ${CMAKE_PROJECT_NAME} POST_BUILDCOMMAND ${CMAKE_OBJCOPY}ARGS -O binary $<TARGET_FILE:${CMAKE_PROJECT_NAME}> ${CMAKE_BINARY_DIR}/${CMAKE_PROJECT_NAME}.binCOMMENT "正在生成 ${CMAKE_PROJECT_NAME}.bin"
)

之后我们可以在“\build\Debug\”中找到.bin，我们可以执行烧录的文件

五、具体实现代码

1.bootloader代码（只需在main中初始化时钟、串口、GPIO后调用int bootloader(void)）

/* main.c - Bootloader for STM32F411 */#include <stdint.h>#include "bootloader.h"
#include "stm32f4xx_hal_gpio.h"#define APP_START_ADDR 0x08004000
#define BOOTLOADER_SIZE 0x4000  // 16KB#define BOOTLOADER_MAGIC_ADDR 0x20018000
#define BOOTLOADER_MAGIC_VALUE 0xDEADBEEFvoid JumpToApplication(uint32_t app_addr);
void HandleFirmwareUpdate(void);
uint8_t ReceivePacket(uint8_t* data, uint16_t* len, uint32_t timeout);
uint32_t ReadWordFromBuffer(uint8_t* buf);
void EraseAppSector(uint32_t addr);
uint32_t GetSector(uint32_t addr);
uint8_t EraseEntireApplicationArea(void);
uint8_t ShouldEnterBootloader(void);int bootloader(void)
{uint32_t start = HAL_GetTick();// 获取是否有标志更新信号if (ShouldEnterBootloader()){uint8_t ack = 0x79;  // STM32 bootloader ACKHAL_UART_Transmit(&huart1, &ack, 1, 100);while (HAL_GetTick() - start < 10000){// 双重保险，等待回应if (__HAL_UART_GET_FLAG(&huart1, UART_FLAG_RXNE)){uint8_t cmd;if (HAL_UART_Receive(&huart1, &cmd, 1, 100) == HAL_OK){if (cmd == 0x7F)  // 使用简单命令字节触发更新{HAL_UART_Transmit(&huart1, &ack, 1, 100);HandleFirmwareUpdate();}}}HAL_Delay(10);}}// 检查 App 栈顶是否有效（合理范围：0x20000000 ~ 0x2001FFFF for 128KB SRAM）uint32_t stack_top = *(__IO uint32_t*)APP_START_ADDR;if ((stack_top & 0x2FF00000) == 0x20000000){JumpToApplication(APP_START_ADDR);}// 无效 App，停留在 Bootloader（可加 LED 闪烁提示）while (1){HAL_Delay(100);HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET);HAL_Delay(100);HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);}
}// 检查是否需要进入Bootloader模式
uint8_t ShouldEnterBootloader(void)
{uint32_t magic = *(__IO uint32_t*)BOOTLOADER_MAGIC_ADDR;if (magic == BOOTLOADER_MAGIC_VALUE){// 清除标志*(__IO uint32_t*)BOOTLOADER_MAGIC_ADDR = 0;return 1;}return 0;
}void HandleFirmwareUpdate(void)
{uint8_t packet[512];uint16_t len;// 进入更新模式指示HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET);// 1. 预先擦除整个应用程序区域if (!EraseEntireApplicationArea()){uint8_t nack = 0x1F;HAL_UART_Transmit(&huart1, &nack, 1, 100);return;}// 2. 发送擦除完成确认uint8_t ack = 0x79;HAL_UART_Transmit(&huart1, &ack, 1, 100);// 3. 开始接收并写入数据while (1){if (ReceivePacket(packet, &len, 10000))  // 10秒超时{if (len == 4){// 跳转命令uint32_t cmd = ReadWordFromBuffer(packet);if (cmd == 0xAA55AA55){uint8_t ack = 0x79;HAL_UART_Transmit(&huart1, &ack, 1, 100);HAL_Delay(100);// 重置系统，让bootloader重新检查并跳转NVIC_SystemReset();}}else if (len >= 5){uint32_t addr = ReadWordFromBuffer(packet);uint8_t* data = &packet[4];uint16_t data_len = len - 4;// 安全检查：必须在 App 区域且4字节对齐if (addr < APP_START_ADDR || addr >= 0x08080000 || (addr & 0x3)){uint8_t nack = 0x1F;HAL_UART_Transmit(&huart1, &nack, 1, 100);continue;}// 直接写入Flash（扇区已经预先擦除）HAL_FLASH_Unlock();HAL_StatusTypeDef flash_status = HAL_OK;for (uint16_t i = 0; i < data_len; i += 4){uint32_t word = 0xFFFFFFFF;uint16_t bytes_remaining = data_len - i;uint16_t bytes_to_copy =(bytes_remaining < 4) ? bytes_remaining : 4;memcpy(&word, &data[i], bytes_to_copy);flash_status = HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD,addr + i, word);if (flash_status != HAL_OK){break;}}HAL_FLASH_Lock();if (flash_status == HAL_OK){uint8_t ack = 0x79;HAL_UART_Transmit(&huart1, &ack, 1, 100);}else{uint8_t nack = 0x1F;HAL_UART_Transmit(&huart1, &nack, 1, 100);}}}else{// 接收超时，退出更新模式break;}}
}// 擦除整个应用程序区域
uint8_t EraseEntireApplicationArea(void)
{FLASH_EraseInitTypeDef erase;uint32_t sector_error;// 计算需要擦除的扇区范围// APP_START_ADDR = 0x08004000 从 Sector 1 开始uint32_t first_sector = GetSector(APP_START_ADDR);uint32_t last_sector = GetSector(0x08080000 - 1);  // 最后一个扇区erase.TypeErase = FLASH_TYPEERASE_SECTORS;erase.VoltageRange = FLASH_VOLTAGE_RANGE_3;erase.Sector = first_sector;erase.NbSectors = last_sector - first_sector + 1;HAL_FLASH_Unlock();// 执行擦除if (HAL_FLASHEx_Erase(&erase, &sector_error) != HAL_OK){HAL_FLASH_Lock();return 0;}HAL_FLASH_Lock();return 1;
}// 根据地址获取扇区号（STM32F411）
uint32_t GetSector(uint32_t addr)
{uint32_t sector = 0;uint32_t offset = addr - 0x08000000;if (offset < 0x4000)sector = FLASH_SECTOR_0;  // 16KBelse if (offset < 0x8000)sector = FLASH_SECTOR_1;  // 16KBAPP从这里开始else if (offset < 0xC000)sector = FLASH_SECTOR_2;  // 16KBelse if (offset < 0x10000)sector = FLASH_SECTOR_3;  // 16KBelse if (offset < 0x20000)sector = FLASH_SECTOR_4;  // 64KBelse if (offset < 0x40000)sector = FLASH_SECTOR_5;  // 128KBelse if (offset < 0x60000)sector = FLASH_SECTOR_6;  // 128KBelsesector = FLASH_SECTOR_7;  // 128KBreturn sector;
}uint8_t ReceivePacket(uint8_t* data, uint16_t* len, uint32_t timeout)
{uint8_t length_byte;// 读取长度字节if (HAL_UART_Receive(&huart1, &length_byte, 1, timeout) != HAL_OK) return 0;*len = length_byte;if (*len == 0 || *len > 250) return 0;// 读取数据if (HAL_UART_Receive(&huart1, data, *len, timeout) != HAL_OK) return 0;return 1;
}uint32_t ReadWordFromBuffer(uint8_t* buf)
{return (uint32_t)buf[0] << 24 | (uint32_t)buf[1] << 16 |(uint32_t)buf[2] << 8 | buf[3];
}void JumpToApplication(uint32_t app_addr)
{typedef void (*pFunc)(void);pFunc appEntry;/* 关闭全局中断 */__set_PRIMASK(1);/* 关闭滴答定时器，复位到默认值 */SysTick->CTRL = 0;SysTick->LOAD = 0;SysTick->VAL = 0;/* 设置所有时钟到默认状态 */HAL_RCC_DeInit();/* 关闭所有中断，清除所有中断挂起标志 */for (uint8_t i = 0; i < 8; i++){NVIC->ICER[i] = 0xFFFFFFFF;NVIC->ICPR[i] = 0xFFFFFFFF;}/* 使能全局中断 */__set_PRIMASK(0);/* 设置为特级模式，使用MSP指针 */__set_CONTROL(0);__set_MSP(*(__IO uint32_t*)app_addr);SCB->VTOR = app_addr;// 获取并跳转到 App Reset HandlerappEntry = (pFunc)(*(__IO uint32_t*)(app_addr + 4));appEntry();
}

2.app代码

main.c

int main(void)
{/* USER CODE BEGIN 1 */SCB->VTOR = 0x08004000;/* USER CODE END 1 *//* MCU ** Configuration--------------------------------------------------------*//* Reset of all peripherals, Initializes the Flash interface and the* Systick. */HAL_Init();/* USER CODE BEGIN Init */HAL_RCC_DeInit();/* USER CODE END Init *//* Configure the system clock */SystemClock_Config();/* USER CODE BEGIN SysInit *//* USER CODE END SysInit *//* Initialize all configured peripherals */MX_GPIO_Init();MX_USART1_UART_Init();/* USER CODE BEGIN 2 */HAL_UART_Receive_IT(&huart1, &rx_byte, 1);printf("Enter APP! Hello World!\r\n");/* USER CODE END 2 *//* Infinite loop *//* USER CODE BEGIN WHILE */while (1){/* USER CODE END WHILE */// uint8_t rx;HAL_Delay(4000);HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET);HAL_Delay(4000);HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);if (CheckUpdateCommandWithTimeout()){printf("GetUpdateCommand!\r\n");JumpToBootloader();}}/* USER CODE END 3 */
}

updataapp.c

#include "UpdataAPP.h"static uint32_t last_cmd_time = 0;
#define CMD_TIMEOUT_MS 1000  // 1秒超时#include "main.h"
#include "stdint.h"#define BOOTLOADER_MAGIC_ADDR 0x20018000
#define BOOTLOADER_MAGIC_VALUE 0xDEADBEEFUpdateState update_state = UPDATE_STATE_WAIT_55;uint8_t CheckUpdateCommandWithTimeout(void)
{uint8_t data;uint16_t read_len;// 检查超时if (HAL_GetTick() - last_cmd_time > CMD_TIMEOUT_MS){update_state = UPDATE_STATE_WAIT_55;  // 超时重置状态机}while ((read_len = USART1_getRxData(&data, 1)) > 0){last_cmd_time = HAL_GetTick();  // 更新最后接收时间switch (update_state){case UPDATE_STATE_WAIT_55:if (data == 0x55) update_state = UPDATE_STATE_WAIT_AA;break;case UPDATE_STATE_WAIT_AA:if (data == 0xAA)update_state = UPDATE_STATE_WAIT_55_2;elseupdate_state = UPDATE_STATE_WAIT_55;break;case UPDATE_STATE_WAIT_55_2:if (data == 0x55)update_state = UPDATE_STATE_WAIT_AA_2;elseupdate_state = UPDATE_STATE_WAIT_55;break;case UPDATE_STATE_WAIT_AA_2:if (data == 0xAA){update_state = UPDATE_STATE_WAIT_55;return 1;}else{update_state = UPDATE_STATE_WAIT_55;}break;}}return 0;
}// 跳转到Bootloader
void JumpToBootloader(void)
{printf("Preparing to jump to bootloader...\n");// 1. 设置魔法值*(__IO uint32_t*)BOOTLOADER_MAGIC_ADDR = BOOTLOADER_MAGIC_VALUE;// 2. 清理外设HAL_RCC_DeInit();HAL_DeInit();// 3. 禁用所有中断__disable_irq();// 4. 清除所有中断挂起位for (int i = 0; i < 8; i++){NVIC->ICER[i] = 0xFFFFFFFF;NVIC->ICPR[i] = 0xFFFFFFFF;}// 5. 系统复位NVIC_SystemReset();
}

updataapp.h

#ifndef __UPDATAAPP_H__
#define __UPDATAAPP_H__#include "main.h"
#include "usart.h"
#include "ringbuffer.h"typedef enum {UPDATE_STATE_WAIT_55,UPDATE_STATE_WAIT_AA,UPDATE_STATE_WAIT_55_2,UPDATE_STATE_WAIT_AA_2
} UpdateState;uint8_t CheckUpdateCommandWithTimeout(void);
void JumpToBootloader(void);#endif

ringbuffer.c(正点原子的)

#include "ringbuffer.h"/*** @brief  fifo初始化* @param  fifo: 实例* @param  buffer: fifo的缓冲区* @param  size: 缓冲区大小* @retval None*/
void ringbuffer_init(ringbuffer_t* fifo, uint8_t* buffer, uint16_t size)
{fifo->buffer = buffer;fifo->size = size;fifo->in = 0;fifo->out = 0;
}/*** @brief  获取已经使用的空间* @param  fifo: 实例* @retval uint16_t: 已使用个数*/
uint16_t ringbuffer_getUsedSize(ringbuffer_t* fifo)
{if (fifo->in >= fifo->out)return (fifo->in - fifo->out);elsereturn (fifo->size - fifo->out + fifo->in);
}/*** @brief  获取未使用空间* @param  fifo: 实例* @retval uint16_t: 剩余个数*/
uint16_t ringbuffer_getRemainSize(ringbuffer_t* fifo)
{return (fifo->size - ringbuffer_getUsedSize(fifo) - 1);
}/*** @brief  FIFO是否为空* @param  fifo: 实例* @retval uint8_t: 1 为空 0 不为空（有数据）*/
uint8_t ringbuffer_isEmpty(ringbuffer_t* fifo)
{return (fifo->in == fifo->out);
}/*** @brief  发送数据到环形缓冲区（不检测剩余空间）* @param  fifo: 实例* @param  data: &#&* @param  len: &#&* @retval none*/
void ringbuffer_in(ringbuffer_t* fifo, uint8_t* data, uint16_t len)
{for (int i = 0; i < len; i++){fifo->buffer[fifo->in] = data[i];fifo->in = (fifo->in + 1) % fifo->size;}
}/*** @brief  发送数据到环形缓冲区(带剩余空间检测，空间不足发送失败)* @param  fifo: 实例* @param  data: &#&* @param  len: &#&* @retval uint8_t: 0 成功 1失败（空间不足）*/
uint8_t ringbuffer_in_check(ringbuffer_t* fifo, uint8_t* data, uint16_t len)
{uint16_t remainsize = ringbuffer_getRemainSize(fifo);if (remainsize < len)  // 空间不足return 1;ringbuffer_in(fifo, data, len);return 0;
}/*** @brief  从环形缓冲区读取数据* @param  fifo: 实例* @param  buf: 存放数组* @param  len: 存放数组长度* @retval uint16_t: 实际读取个数*/
uint16_t ringbuffer_out(ringbuffer_t* fifo, uint8_t* buf, uint16_t len)
{uint16_t remainToread = ringbuffer_getUsedSize(fifo);if (remainToread > len){remainToread = len;}for (int i = 0; i < remainToread; i++){buf[i] = fifo->buffer[fifo->out];fifo->out = (fifo->out + 1) % fifo->size;}return remainToread;
}/*******************************END OF FILE************************************/

ringbuffer.h

#ifndef _RINGBUFFER_H_
#define _RINGBUFFER_H_#include "main.h"/*环形缓冲区数据结构*/
typedef struct
{uint8_t  *buffer;uint16_t size;uint16_t in;uint16_t out;
} ringbuffer_t;void ringbuffer_init(ringbuffer_t *fifo, uint8_t *buffer, uint16_t size);uint16_t ringbuffer_getUsedSize(ringbuffer_t *fifo);
uint16_t ringbuffer_getRemainSize(ringbuffer_t *fifo);
uint8_t ringbuffer_isEmpty(ringbuffer_t *fifo);void ringbuffer_in(ringbuffer_t *fifo, uint8_t *data, uint16_t len);
uint8_t ringbuffer_in_check(ringbuffer_t *fifo, uint8_t *data, uint16_t len);
uint16_t ringbuffer_out(ringbuffer_t *fifo, uint8_t *buf, uint16_t len);#endif /* _RINGBUFFER_H_ *//*******************************END OF FILE************************************/

usart.c新增环形缓冲区

// 串口环形缓冲区定义
ringbuffer_t uart_rx_buffer;
uint8_t uart_rx_data[512];/* USER CODE BEGIN 1 */void USART1_IRQHandler(void)
{/* USER CODE BEGIN USART1_IRQn 0 */// 检查是否是接收中断if (__HAL_UART_GET_FLAG(&huart1, UART_FLAG_RXNE) != RESET){uint8_t data = (uint8_t)(huart1.Instance->DR & 0xFF);// 将数据存入环形缓冲区ringbuffer_in_check(&uart_rx_buffer, &data, 1);// 清除中断标志（HAL库会自动处理）}/* USER CODE END USART1_IRQn 0 */HAL_UART_IRQHandler(&huart1);/* USER CODE BEGIN USART1_IRQn 1 *//* USER CODE END USART1_IRQn 1 */
}uint16_t USART1_getRxData(uint8_t* buf, uint16_t len)
{return ringbuffer_out(&uart_rx_buffer, buf, len);
}

3.python烧录程序代码

import sys
import serial
import struct
import time
import os# === 配置 ===
APP_BIN = r"E:\Project\ProjectSTM32\STM32project\BT\APPTEST\build\Debug\APPTEST.bin"
SERIAL_PORT = "COM5"
BAUDRATE = 115200
CHUNK_SIZE = 128  # 每个数据包的数据长度def send_packet(ser, data):"""发送数据包: [长度][数据]"""if not data:return Falsepacket = bytes([len(data)]) + dataser.write(packet)ser.flush()return Truedef wait_ack(ser, timeout=3):"""等待ACK响应"""start_time = time.time()while time.time() - start_time < timeout:if ser.in_waiting > 0:response = ser.read(1)if response == b'\x79':  # ACKreturn Trueelif response == b'\x1F':  # NACKprint("  Received NACK")return Falsetime.sleep(0.01)return Falsedef main():print(f"Opening serial port {SERIAL_PORT} at {BAUDRATE} baud...")try:ser = serial.Serial(SERIAL_PORT, BAUDRATE, timeout=2)except Exception as e:print(f"Failed to open serial port: {e}")returntime.sleep(2)  # 等待设备启动# 发送进入bootloader命令print("Sending bootloader entry command...")jump_cmd = struct.pack(">I", 0x55AA55AA)if send_packet(ser, jump_cmd):#单片机进入reset，我们等待进入bootloader信号if wait_ack(ser,timeout=10):print("Jump command acknowledged, device resetting...")else:print("No ACK for jump command")return# 发送进入确认bootloader命令，双重保险print("Sending bootloader entry command...")ser.write(b'\x7F')  # 简单触发命令ser.flush()# 等待ACKif not wait_ack(ser):print("No ACK received, device may not be in bootloader mode")ser.close()returnprint("Device entered bootloader mode")# 等待擦除完成确认（设备会先擦除整个区域）print("Waiting for erase completion...")if not wait_ack(ser, timeout=30):  # 擦除可能需要较长时间print("Erase timeout or failed")ser.close()returnprint("Application area erased, starting firmware upload...")if not os.path.exists(APP_BIN):print(f"Error: Firmware file not found: {APP_BIN}")ser.close()returnwith open(APP_BIN, "rb") as f:firmware = f.read()print(f"Firmware size: {len(firmware)} bytes")addr = 0x08004000sent = 0total = len(firmware)# 发送固件数据while sent < total:chunk = firmware[sent:sent + CHUNK_SIZE]addr_bytes = struct.pack(">I", addr)payload = addr_bytes + chunkprint(f"Writing to 0x{addr:08X} ({len(chunk)} bytes)...")if send_packet(ser, payload):if wait_ack(ser, 3):print("  ACK received")addr += len(chunk)sent += len(chunk)else:print("  No ACK received, retrying...")# 重试当前数据包time.sleep(0.1)else:print("  Failed to send packet")break# 进度显示progress = (sent / total) * 100print(f"Progress: {progress:.1f}%")# 发送跳转命令if sent == total:print("Firmware upload completed, sending jump command...")jump_cmd = struct.pack(">I", 0xAA55AA55)if send_packet(ser, jump_cmd):if wait_ack(ser):print("Jump command acknowledged, device resetting...")else:print("No ACK for jump command")ser.close()print("Done.")if __name__ == "__main__":main()
