分布式专题——26.5 一台新机器进行Web页面请求的历程

news 2025/10/5 6:19:27

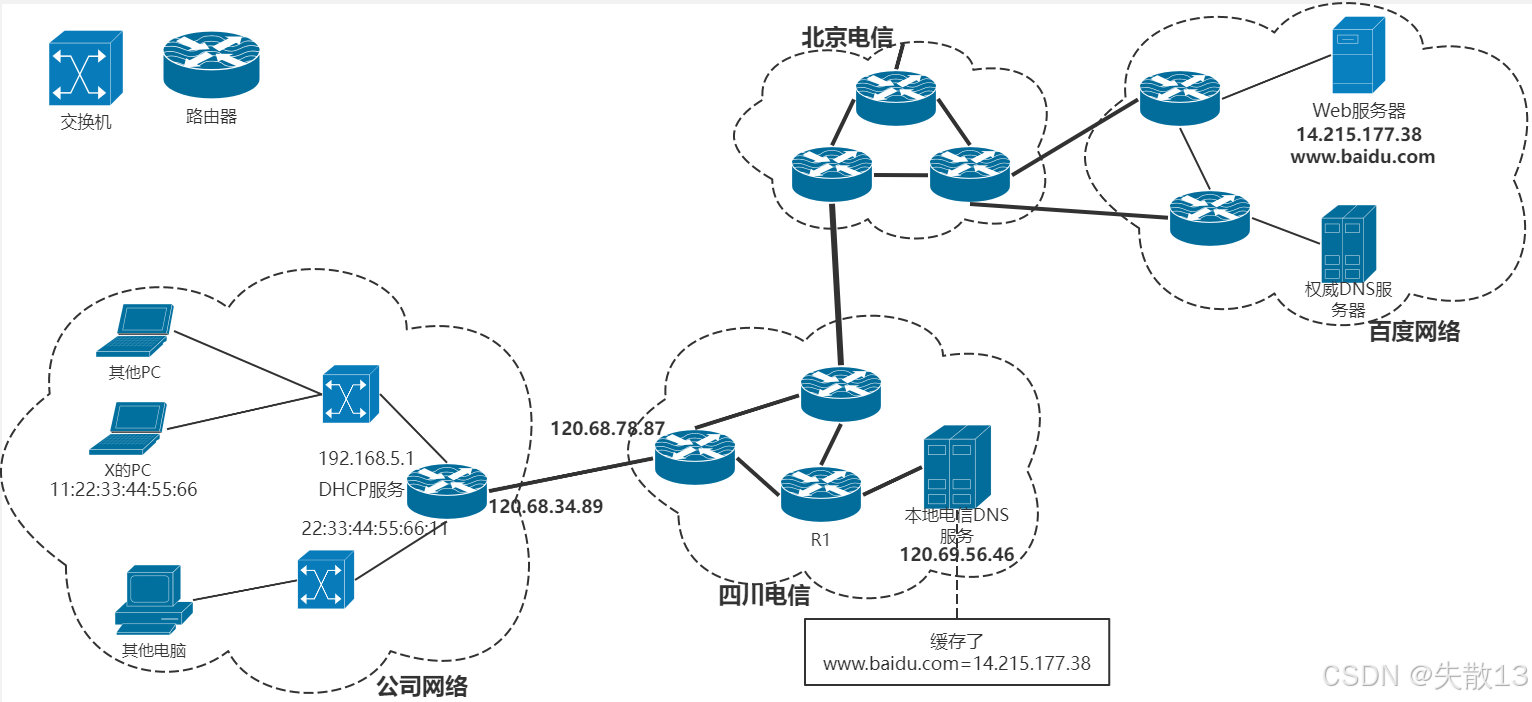

1 场景与网络拓扑说明

  • 用户场景：同学X入职成都新公司NewCompany，公司配发新笔记本电脑，他将电脑接入公司网络，准备访问百度网页；

  • ISP（互联网服务提供商）：NewCompany的ISP由四川电信提供，百度公司的ISP由北京电信提供；

  • 网络设备与地址：

    • 公司网络内有交换机、路由器等设备
    • 笔记本电脑的MAC地址（用于局域网内设备识别）为：11:22:33:44:55:66
    • 网关路由器：
      • 对内网关地址（公司局域网内的网关标识）：192.168.5.1
      • 对内MAC地址（局域网内路由器的标识）：22:33:44:55:66:11
      • 对外Internet地址（连接公网的地址）：120.68.34.89，对外的MAC地址因主要用于局域网寻址，此处无关紧要
    • 百度的Web服务器地址：IP地址14.215.177.38，域名www.baidu.com
    • 路由器还承担DHCP服务器的职责（用于自动给公司网络内设备分配IP等网络配置信息）
    • 假设条件：百度所有数据内容都放在其公司内部服务器上，未使用CDN（内容分发网络）等机制

    在这里插入图片描述

  • Web页面请求的整体逻辑基础：当新PC接入公司网络并要访问百度网页时，需要经过一系列网络协议和设备的交互，包括从局域网内的通信，到通过ISP接入公网，再到与百度服务器所在网络建立连接、获取网页内容等过程，涉及MAC地址寻址、IP地址路由、DNS（域名系统）解析（将域名www.baidu.com转换为IP地址14.215.177.38）等关键网络技术环。

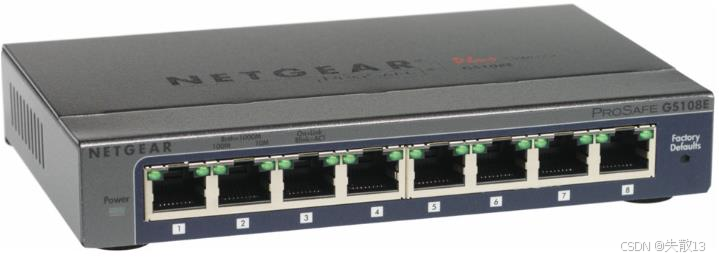

2 交换机

在这里插入图片描述

  • 工作层级：工作在数据链路层，负责接收链路层入帧并转发到链路层另一出口，自身对子网中的主机和路由器透明；
  • 交换表：内部存在交换表，每个表项至少包含一个MAC地址和通向该MAC地址的交换机接口；
  • 帧处理逻辑：
    • 从接口X接收到链路层入帧，获取目的MAC地址后在交换表查找；
    • 若无目的地址表项，广播该帧；
    • 若表项中目的MAC地址与接口X关联，丢弃该帧；
    • 若表项中目的MAC地址与接口Y（Y≠X）关联，将帧放到接口Y前面的输出缓存完成转发；
  • 即插即用与自学习：交换机是即插即用设备，具备自学习能力。交换表初始为空，会存储每个接口接收到的入帧的MAC地址和接口的对应关系；
  • 特殊“交换机”说明：像“汇聚交换机”“核心交换机”，本质上是工作在网络层的路由器，而非链路层的交换机。

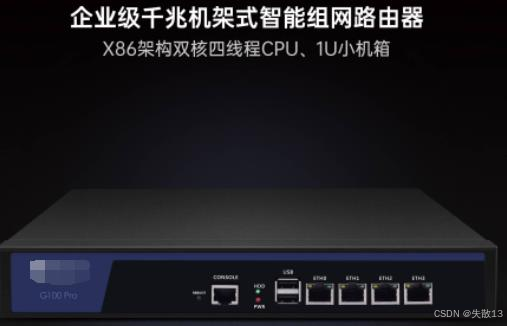

3 路由器

在这里插入图片描述

  • 工作层级：工作在网络层；
  • 数据包处理：在输入端口接收到数据包后，解析并根据IP地址，在内部路由表中查找，再经内部交换结构往输出端口输送，使数据包到达正确IP地址；
  • 路由寻址算法：
    • 分为集中式和分散式两种；
    • 集中式最出名的是图论中的Dijkstra算法，该算法需知道整个网络情况；
    • 实际工作中两种算法结合使用，比如一个ISP内部使用基于Dijkstra算法的OSPF协议；多个ISP之间采用的BGP协议，算法思想接近分散式路由选择算法；
  • 实际应用示例：以网络拓扑图为例，四川电信和北京电信内部的路由器可能用OSPF协议进行路由规划，四川电信和北京电信之间的路径可能用BGP协议规划，路由表也可手工配置。

4 DHCP 获取 IP 地址

  • 动态主机配置协议（DHCP），用于为新接入的主机分配IP地址等网络配置信息，让主机能在网络中正常通信；

  • DHCP请求阶段（X同学笔记本发起请求）

    • 笔记本操作系统生成DHCP请求报文，放入UDP报文段，UDP报文段置于IP数据报中。IP数据报的目的IP为广播地址255.255.255.255，源IP为0.0.0.0（因笔记本还无IP地址）；

    • IP数据报被放入以太网帧，目的MAC地址为FF:FF:FF:FF:FF:FF（广播MAC地址，使帧广播到交换机连接的所有设备），源MAC地址为笔记本的MAC地址11:22:33:44:55:66；

    • 包含DHCP请求的以太网帧由笔记本发送到以太网交换机，交换机从连接笔记本的端口接收后，向所有端口广播（因初始无对应MAC地址的转发记录）；

    • 路由器在MAC地址为22:33:44:55:66:11的接口接收到广播以太网帧，从中抽取IP数据报。由于IP数据报目的是广播地址，其载荷（UDP报文段）被分解到UDP层，进而抽取DHCP请求报文，此时DHCP服务器得到该请求；

  • DHCP响应阶段（DHCP服务器回应）

    • DHCP服务器生成DHCP ACK报文，包含分配给笔记本的IP地址（假设为192.168.5.10）、DNS服务器IP地址（120.69.56.46）、默认网关路由器IP地址（192.168.5.1）和子网掩码（255.255.255.0）；

    • DHCP ACK报文放入UDP报文段，UDP报文段置于IP数据报，IP数据报再放入以太网帧，目的MAC地址为笔记本的MAC地址11:22:33:44:55:66，源MAC地址为路由器接口的MAC地址22:33:44:55:66:11；

    • 包含DHCP ACK的以太网帧由路由器发送到交换机，交换机因之前自学习过笔记本MAC地址与端口的对应关系，直接从通向笔记本的输出端口转发该帧；

  • 笔记本接收与配置

    • 笔记本接收到包含DHCP ACK的以太网帧，依次抽取IP数据报、UDP报文段，最终获取DHCP ACK报文；

    • DHCP客户端记录分配的IP地址、DNS服务器IP地址；

    • 在IP转发表中安装默认网关地址，后续笔记本将向该默认网关发送目的地址为其子网（192.168.5.X）以外的所有数据报。

5 DNS、ARP、NAT

5.1 DNS

  • Domain Name System（域名系统），专门将主机名转换为对应的IP地址，DNS协议运行在UDP之上，使用53号端口；
  • DNS查询流程（以查询www.baidu.com的IP为例）：
    • X同学在Web浏览器输入www.baidu.com后，笔记本需要知道该域名的IP地址，于是生成DNS查询报文，将www.baidu.com字符串放入其中；
    • DNS查询报文被置于UDP报文段，UDP报文段放入IP数据报，IP数据报的目的IP是DHCP ACK返回的DNS服务器地址120.69.56.46，源IP是笔记本通过DHCP获取的192.168.5.10。

5.2 ARP

  • Address Resolution Protocol（地址解析协议），用于在同一个子网内将网络层地址（如IP地址）和链路层地址（MAC地址）相互转换。每台主机或路由器内存中有ARP表，包含IP地址到MAC地址的映射关系；RARP（反向地址解析协议）则以相反方式工作，通过物理地址解析出对应的IP地址；
  • ARP查询流程（获取网关路由器MAC地址）：
    • 笔记本虽知道默认网关的IP地址192.168.5.1，但不知道其MAC地址，所以生成ARP查询报文，目的IP为192.168.5.1，将该报文放入具有广播目的MAC地址（FF:FF:FF:FF:FF:FF）的以太网帧，发送给交换机，交换机将帧交付给所有连接设备（包括网关路由器）；
    • 网关路由器在连接公司网络的接口收到ARP查询帧，发现ARP报文中目标IP（192.168.5.1）与自身接口IP匹配，于是准备ARP回答，在ARP回答中，将自己的MAC地址22:33:44:55:66:11与IP地址192.168.5.1关联，目的MAC地址设为笔记本的MAC地址11:22:33:44:55:66，发送该帧给交换机，再由交换机交付给笔记本；
    • 笔记本接收ARP回答帧，从中抽取网关路由器的MAC地址22:33:44:55:66:11，之后就能用该MAC地址将包含DNS查询的以太网帧寻址到网关路由器。

5.3 NAT

  • Network Address Translation（网络地址转换），用于将私有IP地址（如192.168.5.10，属于局域网内使用的、不能在Internet上直接路由的IP地址，私有IP地址范围包括10.0.0.0~10.255.255.255、172.16.0.0~172.31.255.255、192.168.0.0~192.168.255.255）转换为公有IP地址，使局域网内设备能通过公网IP与Internet通信；
  • NAT转换流程：
    • 包含DNS查询的IP数据报源IP是笔记本的私有IP（192.168.5.10），网关路由器收到后进行NAT转换：为该数据报生成新的源端口号（假设为5002），将源IP替换为路由器广域网一侧接口的公有IP地址120.68.34.89，源端口也更换为新端口5002，并在路由器的NAT转换表中记录；
    • DNS服务器不知道请求数据报被NAT改装，发回的响应报文目的IP是NAT路由器的IP地址，目的端口是5002；
    • 响应报文到达NAT路由器后，路由器根据NAT转换表，检索出对应的笔记本私有IP（192.168.5.10）和发送DNS报文时的端口号，重写该数据报的目的IP地址与目的端口号，再转发给笔记本；
    • 后续经网关路由器在Internet和局域网内交换的报文，默认都进行了NAT。

6 域内路由到DNS

  • 网关路由器与四川电信R1路由器的转发

    • 网关路由器的操作：

      • 网关路由器接收包含DNS查询的以太网帧，从中抽取IP数据报；
      • 查找IP数据报的目的地址（DNS服务器地址120.69.56.46），根据自身转发表，决定将该数据报发送到四川电信网络中的R1路由器；
      • 将IP数据报放置在链路层帧中，按照找到的链路进行发送；

    • 四川电信R1路由器的操作：

      • 接收链路层帧，抽取IP数据报，检查其目的地址（120.69.56.46）；
      • 根据自身转发表确定转发接口，通过该接口朝着DNS服务器转发数据报；

  • DNS服务器的解析与响应

    • DNS服务器解析：

      • 包含DNS查询的IP数据报到达本地电信DNS服务器；
      • DNS服务器在其DNS数据库中查找域名www.baidu.com，找到对应的DNS源记录，其中包含www.baidu.com的IP地址14.215.177.38；

    • 生成DNS回答报文并转发：

      • DNS服务器形成包含主机名到IP地址映射（www.baidu.com对应14.215.177.38）的DNS回答报文；
      • 将DNS回答报文放入UDP报文段，该数据报通过四川电信网络反向转发到公司的路由器，再经以太网交换机发送到X同学的笔记本PC；

  • 笔记本PC获取IP地址：X同学的笔记本PC从接收到的DNS报文中，抽取出百度服务器www.baidu.com的IP地址，至此，笔记本PC准备好访问百度服务器。

7 TCP与HTTP

  • TCP三次握手建立连接

    • 发起TCP SYN报文：

      • X同学的笔记本PC有了www.baidu.com的IP地址（14.215.177.38）后，生成用于向百度发送HTTP GET报文的TCP套接字；
      • 笔记本中的TCP需与百度的TCP执行三次握手，首先生成目的端口为80（HTTP默认端口）的TCP SYN报文段，将其放置在目的IP为14.215.177.38的IP数据报中，该IP数据报又被放在目的MAC地址为22:33:44:55:66:11（网关路由器）的以太网帧中，发送给交换机；

    • 路由转发TCP SYN报文：包含TCP SYN的数据包在公司网络、四川电信网络、北京电信网络和百度网络中的路由器，依据各自转发表，朝着www.baidu.com转发，类似6 域内路由到DNS中的转发逻辑；

    • 百度服务器响应TCP SYNACK报文：

      • 包含TCP SYN的数据包到达百度服务器后，从数据报中抽取出TCP SYN报文，并分解到与端口80关联的欢迎套接字；
      • 百度HTTP服务器为与笔记本PC的TCP连接生成连接套接字，产生TCP SYNACK报文段；

    • 笔记本PC接收SYNACK报文，完成三次握手：

      • 包含TCP SYNACK报文段的数据包通过百度、北京电信、四川电信和公司网络转发，到达笔记本PC的以太网卡；
      • 数据包在操作系统中分解到步骤18生成的TCP套接字，从而进入连接状态，三次握手完成，TCP连接建立；

  • HTTP请求与响应

    • 生成HTTP GET报文并发送：

      • 借助笔记本PC上的套接字socket，浏览器生成包含要获取URL的HTTP GET报文；
      • HTTP GET报文写入套接字，成为TCP报文段的载荷，该TCP报文段被放置进数据包，交付到www.baidu.com（基于已建立的TCP连接）；

    • 百度服务器处理请求并返回响应：百度的HTTP服务器从TCP套接字读取HTTP GET报文，生成HTTP响应报文，将请求的Web页内容放入HTTP响应体中，发送进TCP套接字；

    • 笔记本PC接收并显示Web页：

      • 包含HTTP回答报文的数据包通过百度网络、北京电信、四川电信和公司网络转发，到达笔记本PC；
      • 浏览器程序从套接字读取HTTP响应，从HTTP响应体中抽取Web网页的html，最终显示Web网页。
