🎯 什么是缺陷检测?
在工业生产中,“缺陷”是影响产品合格率的核心杀手——从半导体晶圆的微米级划痕,到电池极片的涂层漏涂,再到汽车零部件的表面凹陷,哪怕0.1mm的瑕疵都可能导致设备失效。传统人工检测不仅效率低(每人每小时仅检200-300件),还易因疲劳漏判(漏判率超5%),而机器视觉表面缺陷检测凭借微米级精度、24小时不间断、0.1%以下误判率,已成为工业质量管控的“标配工具”。今天我们从“缺陷检测的本质”切入,拆解机器视觉表面缺陷检测的核心原理与实战方法,帮你搞懂“不同缺陷该选哪种检测技术”,避免项目落地时踩坑。
🎯一、先理清:什么是缺陷检测?工业场景的核心目标
很多人认为“缺陷检测就是找瑕疵”,但在工业语境中,它是一套“从缺陷识别到质量追溯”的完整体系,我们先明确3个关键问题:
🚀1. 缺陷检测的本质:“识别异常,定义合格”
工业缺陷检测的核心是通过技术手段,将“不符合预设标准的产品特征”(即缺陷)从合格产品中精准分离,这里的“标准”需结合行业需求定义:
- 尺寸标准:如PCB板线宽偏差超0.05mm为缺陷;
- 外观标准:如手机玻璃盖板有>0.02mm的划痕为缺陷;
- 性能标准:如电池极片漏涂区域>1mm²为缺陷(影响导电性能)。
而“表面缺陷检测”是其中最常见的类型,聚焦产品表面的可视性缺陷(非内部缺陷),如划痕、凹陷、杂质、色差、漏涂、毛刺等,占工业缺陷总量的70%以上。
🚀2. 工业缺陷检测的3大核心目标
机器视觉做表面缺陷检测,不只是“找问题”,更要服务生产全流程:
- 提高合格率:在出厂前拦截缺陷品,避免流入下游导致客户投诉(如汽车零件表面缺陷若未检出,可能引发装配故障);
- 降低成本:替代人工(1台视觉设备=5-8个检测工人的效率),减少返工(早发现缺陷可早调整生产参数,如涂层漏涂可及时修正喷涂机);
- 追溯根源:记录缺陷的位置、类型、数量,关联生产批次(如某批次零件频繁出现边缘毛刺,可追溯至切割设备参数异常)。
🚀3. 工业中常见的表面缺陷类型(按行业分类)
不同行业的产品特性不同,表面缺陷类型也有差异,这直接影响检测方法的选择:
行业 | 典型产品 | 常见表面缺陷 | 缺陷尺寸要求 |
---|---|---|---|
半导体 | 晶圆、芯片 | 划痕、针孔、金属残留、色差 | 微米级(0.1-1μm) |
新能源 | 电池极片、盖板 | 漏涂、褶皱、杂质、边缘毛刺 | 亚毫米级(0.1-0.5mm) |
电子制造 | PCB板、手机外壳 | 线路短路/断路、划痕、凹陷、丝印模糊 | 亚毫米级(0.05-0.2mm) |
汽车制造 | 冲压件、玻璃 | 凹陷、划痕、杂质、焊接痕迹 | 毫米级(0.5-2mm) |
包装印刷 | 食品包装袋、标签 | 套印偏差、漏印、污渍、破洞 | 毫米级(0.2-1mm) |
🎯二、机器视觉表面缺陷检测:核心原理是“模拟人眼,超越人眼”

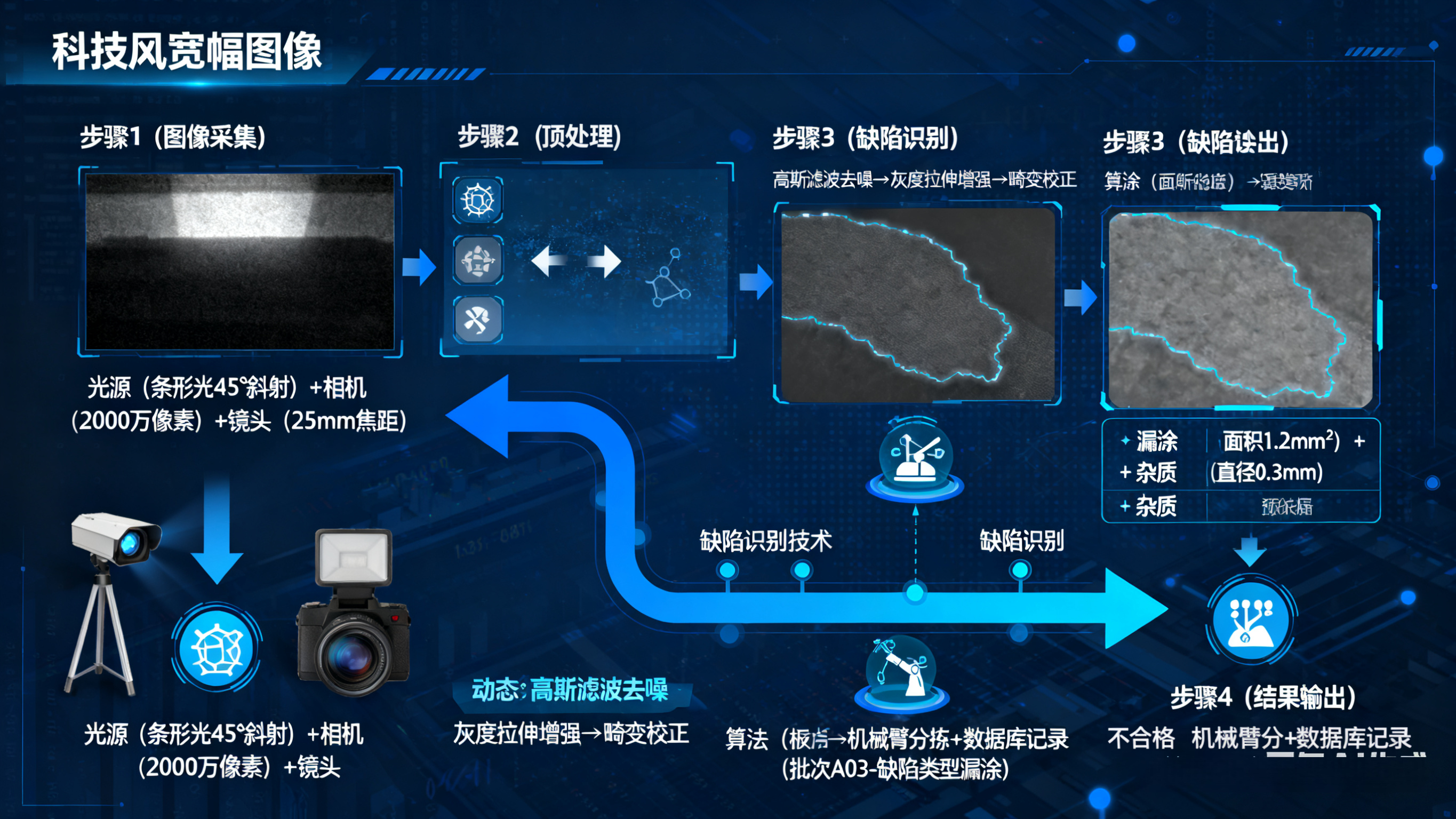

机器视觉检测的逻辑,本质是“用设备替代人眼的观察-判断过程”,但精度和效率远超人类,核心分为4步流程,每一步都对应“人眼的一个动作”:
🚀1. 图像采集:“用相机‘看’产品”
相当于人眼“盯着产品看”,核心是通过“光源+相机+镜头”组合,将产品表面的缺陷清晰成像:
- 光源:根据缺陷类型选(如金属表面划痕用斜射光源,突出阴影;透明玻璃杂质用背光,让杂质形成暗点);
- 相机:根据缺陷尺寸选(如检测1μm晶圆划痕用2000万像素高分辨率相机;检测2mm汽车零件凹陷用500万像素相机);
- 镜头:根据视野选(如检测100mm×80mm的PCB板,用25mm焦距镜头匹配1英寸相机)。
例:检测电池极片漏涂,用条形光源斜射极片表面,漏涂区域因无涂层反射率低,在图像中呈现暗区,相机精准捕捉这一差异。
🚀2. 图像预处理:“清理干扰,突出缺陷”
相当于人眼“眯眼聚焦,忽略无关信息”,通过算法消除图像中的噪声、干扰,让缺陷更明显:
- 去噪:消除环境光波动、相机传感器噪声(如用高斯滤波算法平滑图像);
- 增强:放大缺陷与背景的对比度(如用灰度拉伸算法,让漏涂暗区更暗、正常涂层更亮);
- 校正:修正镜头畸变(如用相机标定参数,让图像边缘的缺陷尺寸无偏差)。
例:检测玻璃表面杂质时,玻璃反光会产生亮斑干扰,用“图像去反光算法”消除亮斑后,杂质的暗点清晰凸显。
🚀3. 缺陷识别:“判断‘哪里有问题’”
相当于人眼“分辨‘这是划痕还是杂质’”,通过算法从预处理后的图像中定位缺陷、分类类型:
- 定位:找到缺陷在图像中的位置(如用“阈值分割算法”,将灰度值低于某一标准的区域标记为缺陷候选区);
- 分类:判断缺陷类型(如用“模板匹配算法”,将候选区与“划痕模板”“杂质模板”对比,确定是哪种缺陷);
- 测量:计算缺陷尺寸(如用“边缘检测算法”,框出缺陷的长、宽、面积,判断是否超标)。
例:检测手机外壳,算法先定位图像中的暗区,再通过形状对比(划痕是长条状、凹陷是圆形)分类缺陷类型,最后测量划痕长度,若>0.2mm则判定为不合格。
🚀4. 结果输出:“决定‘合格还是不合格’”
相当于人眼“说‘这个产品行不行’”,将缺陷识别结果转化为生产动作:
- 合格:产品流入下一道工序(如通过PLC控制传送带将合格PCB板送往下游焊接);
- 不合格:触发报警、标记缺陷位置(如用红框在屏幕上标出缺陷,同时控制机械臂将不合格电池极片分拣至废料箱);
- 数据记录:将缺陷信息(类型、尺寸、位置、批次)存入数据库,用于后续质量追溯。
🎯三、实战方法:4类核心检测技术,对应不同缺陷场景
工业中没有“万能检测方法”,需根据缺陷的“特征(规则/不规则)、尺寸(大/小)、背景(简单/复杂)”选对应的技术,我们整理了4类最常用的方法,附场景适配建议:
检测方法 | 核心原理 | 适用缺陷类型 | 优点 | 缺点 | 工业案例 |
---|---|---|---|---|---|
1. 灰度阈值法 | 设定灰度值标准,将图像分为“缺陷区(灰度低于/高于标准)”和“背景区” | 缺陷与背景灰度差异大的场景(如透明物体杂质、漏涂) | 算法简单、速度快(每秒处理500+张图)、成本低 | 对灰度差异小的缺陷(如金属表面轻微划痕)无效 | 检测玻璃盖板杂质、电池极片漏涂 |
2. 边缘检测法 | 提取图像中灰度突变的区域(缺陷边缘),通过边缘形状判断缺陷 | 有明显边缘的缺陷(如划痕、凹陷、毛刺) | 精准定位缺陷边缘,适合尺寸测量(如划痕长度、凹陷直径) | 对无明显边缘的缺陷(如色差、污渍)无效 | 检测汽车零件凹陷、PCB线路边缘毛刺 |
3. 模板匹配法 | 制作“合格产品图像模板”,将待检测图像与模板对比,差异区域即为缺陷 | 产品形状规则、缺陷位置相对固定的场景(如手机外壳、芯片引脚) | 识别准确率高(误判率<0.1%)、易调试 | 产品形状多变或缺陷位置随机时,模板数量多,效率低 | 检测手机外壳划痕、芯片引脚变形 |
4. 深度学习法 | 用大量“缺陷图像+合格图像”训练AI模型,模型自动学习缺陷特征,实现识别 | 缺陷复杂、背景多变的场景(如织物纹理中的破洞、皮革表面的色差) | 无需手动设计算法,适配复杂缺陷(如同一图像中有划痕、杂质、色差多种缺陷) | 需大量标注数据(通常需1万+张图像)、训练成本高 | 检测织物破洞、皮革表面瑕疵、半导体晶圆多类型缺陷 |
🎯四、工业落地关键:3个影响检测精度的核心因素
很多项目“技术选对了,结果还是漏判”,问题出在“细节没做好”,这3个因素直接决定检测成败:

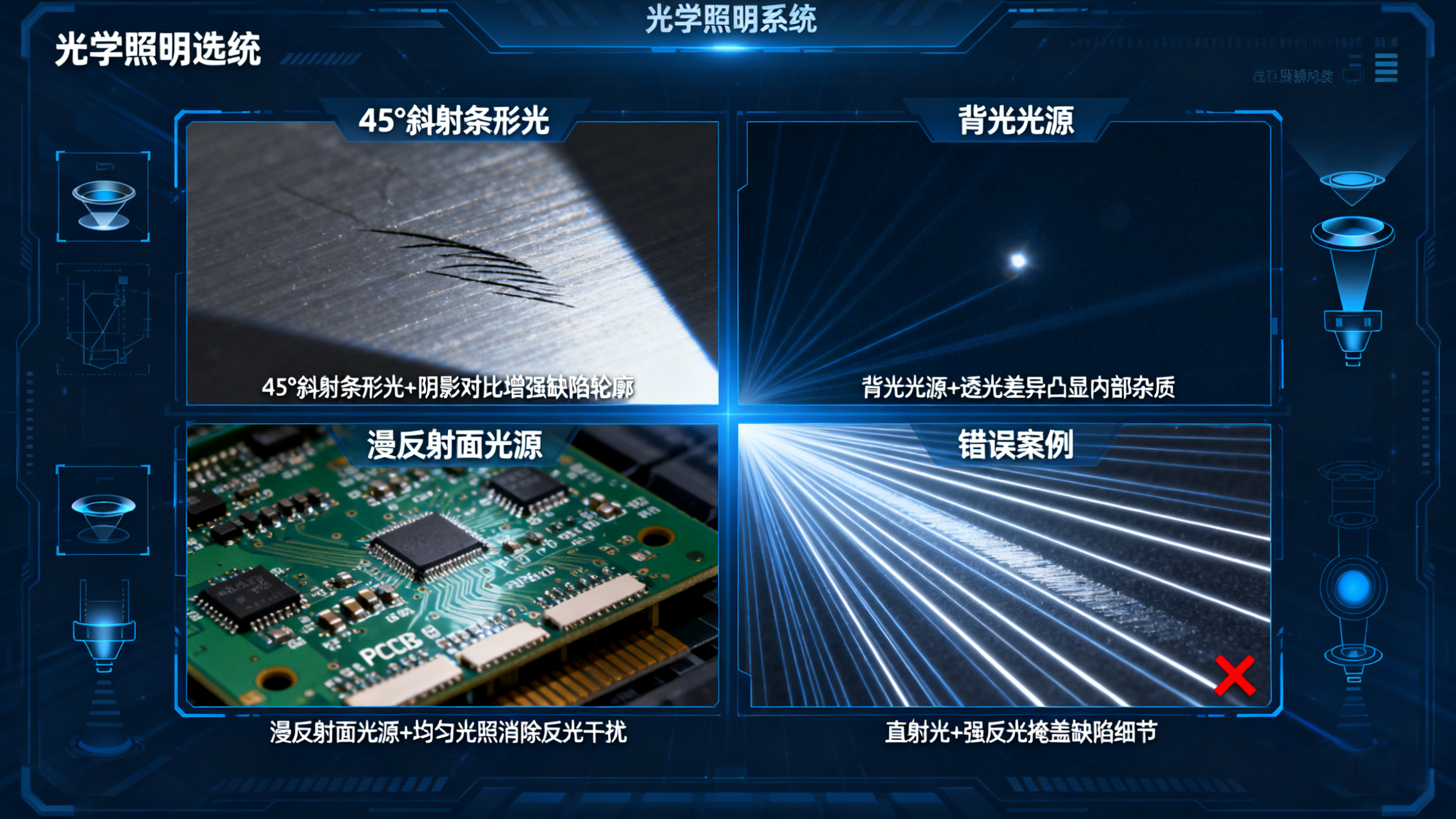

🚀1. 光源是“检测的灵魂”,错选光源=“看不见缺陷”
光源的作用是“让缺陷与背景的差异最大化”,选不对光源,再贵的相机也没用:
- 金属表面划痕/凹陷:选斜射光源(如条形光源45°角照射),缺陷形成阴影,与反光的金属背景对比强烈;
- 透明物体(玻璃/塑料)杂质:选背光光源,杂质阻挡光线,在图像中呈现暗点,背景为亮区;
- 平面物体(PCB/纸张)色差:选漫反射面光源,均匀照射,避免反光干扰,色差区域的灰度差异更明显。
反例:用直射光源检测金属划痕,金属表面反光形成亮斑,划痕被掩盖,完全无法识别。
🚀2. 算法需“匹配缺陷特征”,不是“越复杂越好”
- 简单缺陷(如漏涂、明显划痕):用“灰度阈值法+边缘检测法”即可,成本低、速度快,没必要用深度学习;
- 复杂缺陷(如多类型混合缺陷、纹理背景缺陷):再用深度学习,避免“杀鸡用牛刀”。
例:检测食品包装袋漏印,用灰度阈值法就能区分漏印的暗区与正常印刷的亮区,算法处理速度达每秒1000张,远超深度学习的每秒200张,更适配高速流水线。
🚀3. 相机分辨率“够就行,不是越高越好”
分辨率需根据“缺陷尺寸”计算,公式为:
相机分辨率(像素)≥ 实际视野尺寸 / 缺陷最小可检测尺寸
例:检测100mm×80mm的PCB板,缺陷最小尺寸0.05mm,需相机分辨率≥100mm/0.05mm=2000像素(横向),选2000万像素相机即可;若盲目选5000万像素相机,不仅成本增加3倍,还会导致图像文件变大,处理速度下降50%。
🎯五、避坑指南:4个工业落地常见误区
-
误区1:只看算法,忽略硬件匹配
认为“选个好算法就能解决所有问题”,但光源、相机没选对,算法再强也“巧妇难为无米之炊”。比如用普通面光源检测金属划痕,图像中无阴影,算法无法定位缺陷。
正确做法:先根据缺陷类型定硬件(光源+相机+镜头),再选算法。 -
误区2:深度学习“万能论”
不管缺陷多简单都用深度学习,导致数据标注成本高、模型训练周期长(通常需2-4周),还不如传统算法效率高。
正确做法:先评估缺陷复杂度,简单缺陷用传统算法,复杂缺陷再用深度学习。 -
误区3:不做“实地测试”,直接批量上线
在实验室环境测试通过后,直接拿到车间用,忽略车间的环境光、振动干扰,导致检测精度下降。
正确做法:在车间实地搭建测试台,模拟真实生产环境(如环境光波动、传送带振动),调试稳定后再上线。 -
误区4:忽略“缺陷标准的动态调整”
生产过程中,产品批次变化可能导致缺陷标准变化(如不同批次的电池极片涂层厚度不同,漏涂判定标准需调整),但检测参数未同步更新,导致误判率上升。
正确做法:在检测软件中设置“批次参数模板”,不同批次调用对应模板,无需重新调试。
🎯六、总结:选型口诀+互动答疑
选型口诀
缺陷差异大,阈值法最快;
有边缘找缺陷,边缘检测来;
产品规则固定,模板匹配爱;
复杂纹理多缺陷,深度学习赛。
硬件先配好,算法再选对;
实地测一测,漏判不存在。
如果你的项目正纠结“选哪种检测方法”——比如“电池极片漏涂该用什么光源”“织物破洞检测要不要用深度学习”“PCB线路毛刺怎么精准测量”,欢迎留言你的行业、产品及缺陷类型,我们可提供免费的技术方案建议,帮你快速落地机器视觉表面缺陷检测,实现“0漏判、高效率”的质量管控。
