相机标定（Camera Calibration）原理及步骤：从 “像素模糊” 到 “毫米精准” 的关键一步

🎯相机标定（Camera Calibration）原理及步骤：从“像素模糊”到“毫米精准”的关键一步

在工业视觉应用中，很多工程师会遇到这样的困惑：用相机测量同一个零件的长度，上午测是20.0mm，下午就变成20.1mm；机器人按图像坐标抓取零件，每次都偏位0.5mm。问题的根源并非相机精度不够，而是没做“相机标定”——它相当于给相机“校准视力”，建立“图像像素坐标”与“真实世界物理坐标”的精准映射，是工业测量、定位、抓取的基础。今天，我们用工业场景化语言拆解相机标定的原理，给出可直接落地的操作步骤，帮你避开“标定无效”“精度不足”的坑。

🎯 一、先搞懂：为什么必须做相机标定？——不标定的3大危害

相机拍摄的图像会存在“失真”，这种失真来自相机和镜头的固有特性，不标定会直接导致工业应用失效：

1. 测量结果不准：同样1mm的真实长度，在图像边缘可能显示为1.2mm，中心显示为0.9mm（因镜头畸变），用像素直接换算物理尺寸，误差会超10%；
2. 定位偏差：机器人根据未标定的图像坐标抓取零件，会因“像素-物理坐标映射错误”，出现0.5-1mm的偏位，导致抓取失败（如PCB板插件错位）；
3. 检测漏判/误判：在缺陷检测中，未标定的图像会让缺陷“看起来变大或变小”（如0.1mm的划痕显示为0.08mm，漏判；或0.05mm的杂质显示为0.1mm，误判）。

而相机标定的核心，就是消除这些失真，建立“图像像素”与“真实世界毫米/厘米”的一一对应关系，让相机从“只能看”变成“能精准量、能精准定位”。

🎯二、标定原理：3个核心概念，通俗讲透

相机标定的本质是“解算相机的关键参数”，这些参数分为3类，我们用“人眼类比”帮你理解：

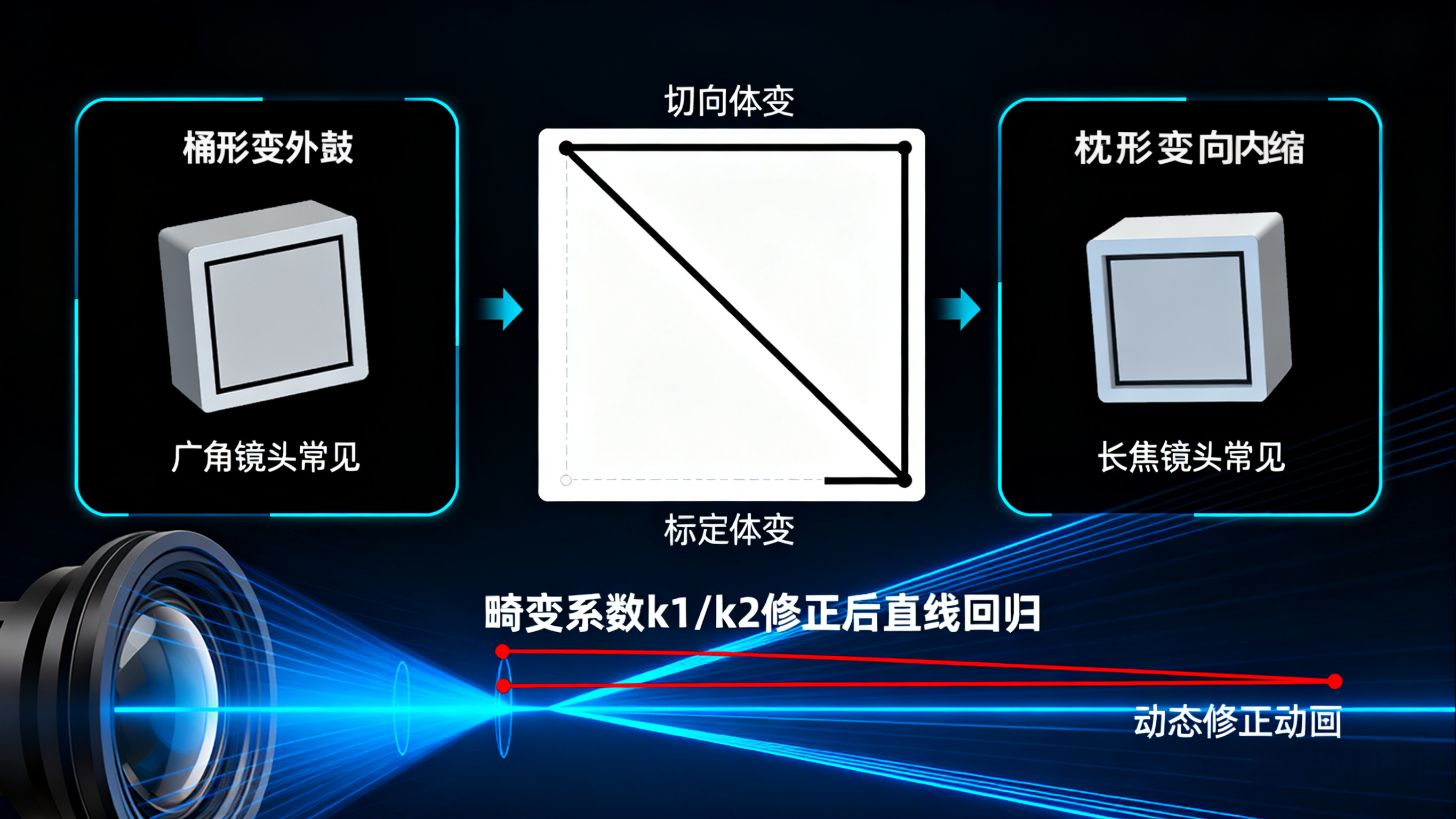

🚀1. 镜头畸变（Distortion）：相机的“视力散光”

镜头因光学结构（如镜片弧度、安装偏差），会导致图像边缘像素“拉伸”或“压缩”，这就是畸变，工业中最常见的两种：

• 径向畸变：图像中心与边缘的缩放比例不同，表现为“桶形畸变”（中心向外鼓，如广角镜头拍的照片）或“枕形畸变”（边缘向内缩，如长焦镜头）；
  例：用广角镜头拍方形零件，边缘的边会变成曲线，未标定的话，测量零件边长会比实际短0.2mm。
• 切向畸变：镜头与相机传感器安装不平行（轻微倾斜），导致图像出现“倾斜拉伸”，比如方形标定板的角点看起来是梯形。

标定的第一步，就是通过采集标定板图像，计算出“畸变系数”，再用系数修正图像，让失真的像素回归真实位置。

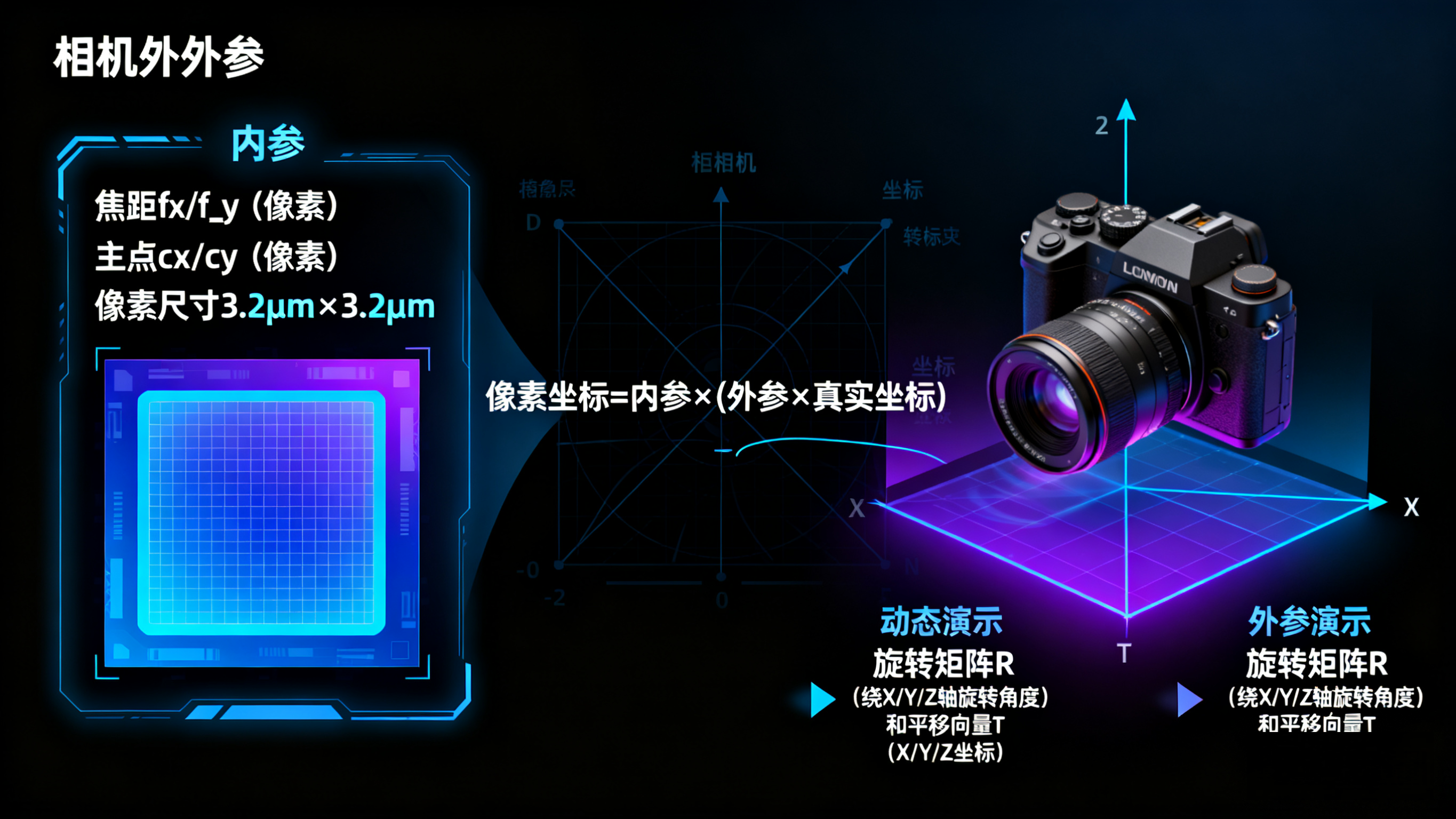

🚀2. 相机内参（Intrinsic Parameters）：相机的“自身属性”

内参是相机出厂后固有的参数，相当于人眼的“焦距、瞳孔位置”，决定了“像素如何映射到相机坐标系”，核心包括：

• 焦距（f_x, f_y）：镜头的等效焦距，单位是“像素”（将物理焦距换算成像素维度），决定了“真实世界1mm对应多少像素”；
• 主点坐标（c_x, c_y）：图像坐标系的中心点（通常在图像中心，但实际因传感器安装偏差会偏移），单位是“像素”；
• 像素尺寸（s_x, s_y）：传感器单个像素的物理大小（如3.2μm×3.2μm），用于将像素距离换算成物理距离。

内参一旦解算完成，只要不更换镜头、不调整相机焦距，就可以长期使用（除非镜头受到剧烈震动导致参数变化）。

🚀3. 相机外参（Extrinsic Parameters）：相机的“摆放位置”

外参是相机相对于“真实世界坐标系”的位置和姿态，相当于“人站在哪里、朝哪个方向看物体”，核心包括：

• 旋转矩阵（R）：相机绕X、Y、Z轴的旋转角度（如相机向左倾斜5°，向前倾斜3°）；
• 平移向量（T）：相机在真实世界坐标系中的X、Y、Z坐标（如相机距离零件1000mm，在零件左侧50mm处）。

外参是“场景相关”的——只要相机位置或姿态变化（如重新安装相机、调整拍摄角度），就必须重新标定外参。

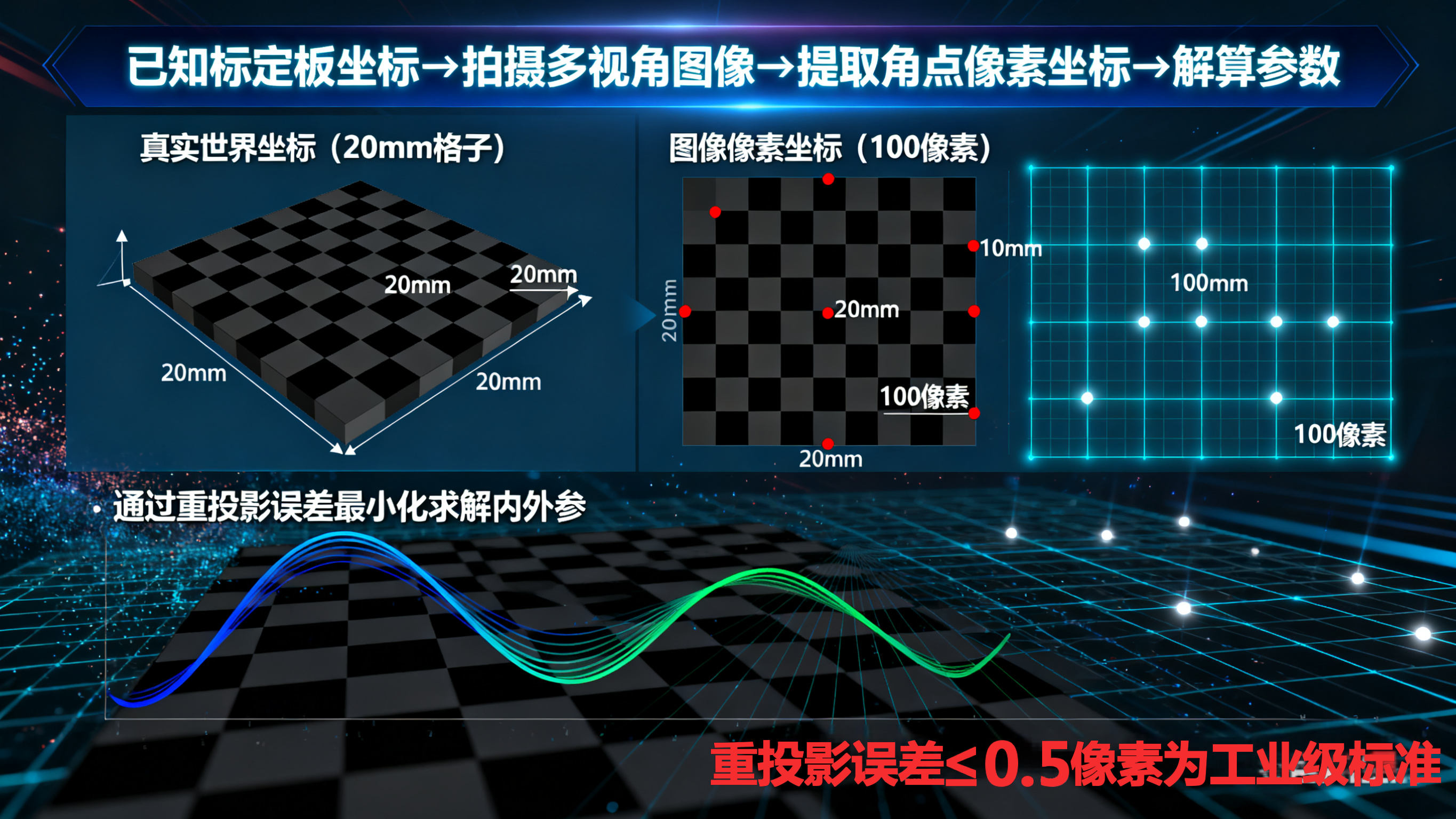

🚀标定核心逻辑：用“已知”推“未知”

标定的本质是“逆向求解”：

1. 准备一块已知尺寸的标定板（如棋盘格标定板，每个格子边长20mm，共10×8格），它的“真实世界坐标”是已知的；
2. 从不同角度、不同距离拍摄标定板的多张图像（通常10-20张），获取标定板角点的“图像像素坐标”；
3. 通过算法（最常用的是“张正友标定法”），利用“已知的真实坐标”和“测得的像素坐标”，反推出相机的内参、外参和畸变系数；
4. 建立“真实世界坐标 ↔ 相机坐标 ↔ 图像像素坐标”的转换模型，后续拍摄的任何物体，都能通过模型将像素距离换算成真实物理距离。

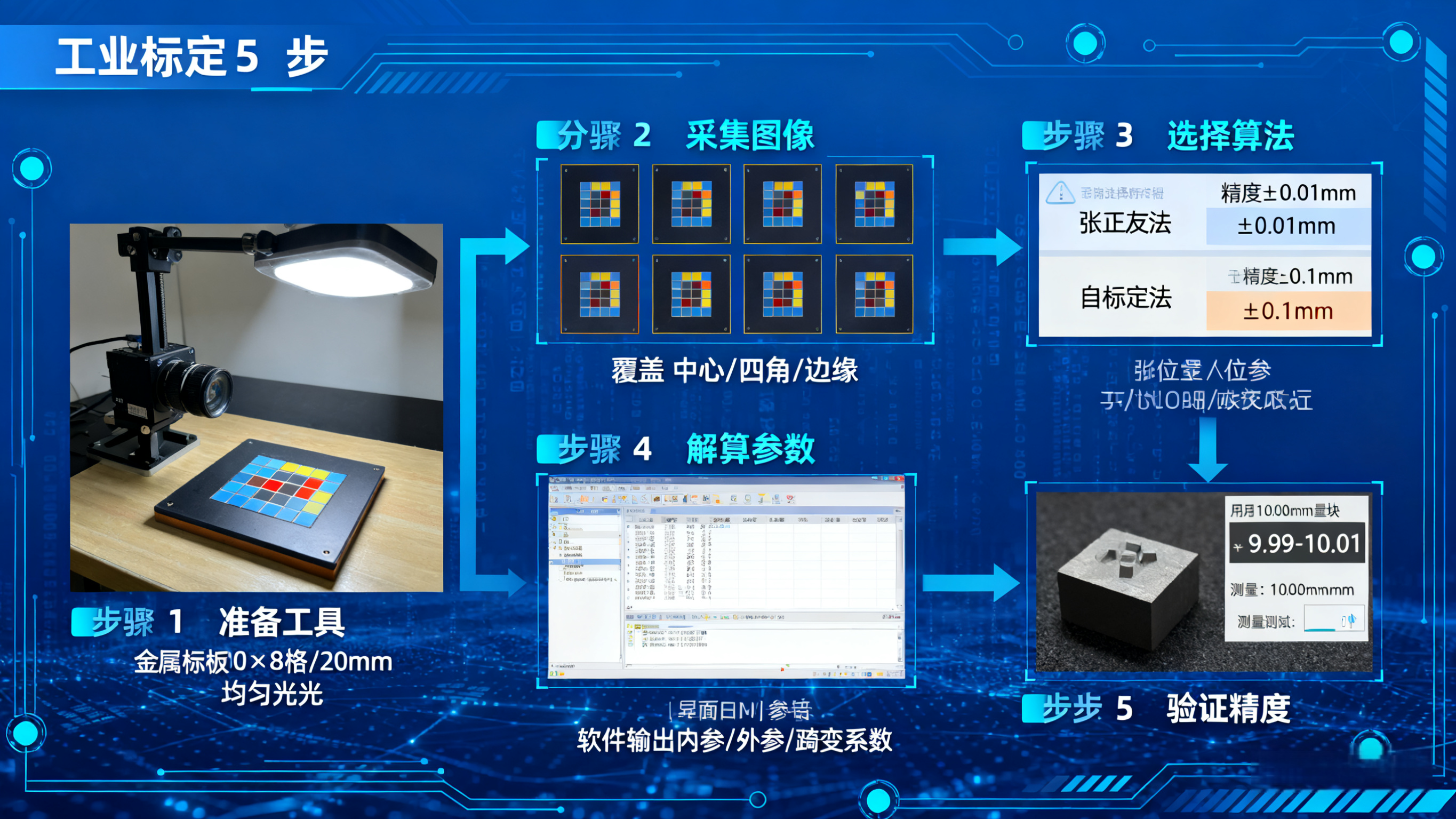

🎯三、工业级相机标定：5步操作，精度达标

工业场景中的标定需兼顾“精度”和“效率”，我们以最常用的“单目相机+棋盘格标定板”为例，给出可直接落地的5步流程（以Halcon/OpenCV软件为例）：

🚀第一步：准备标定工具（核心是“高精度标定板”）

• 标定板选择：
  优先选“棋盘格标定板”（成本低、角点易检测），规格需匹配场景：
  • 格子大小：根据视野选择（如视野100mm×80mm，选20mm×20mm的格子，确保标定板能占满视野70%以上）；
  • 格子数量：建议10×8格及以上（角点数量越多，标定精度越高）；
  • 材质：选金属或玻璃材质（不易变形，纸质标定板易褶皱导致误差），表面喷哑光漆（避免反光影响角点检测）。
• 辅助工具：相机支架（固定相机，避免拍摄时晃动）、光源（均匀打光，确保标定板黑白格子对比度清晰）、电脑（安装标定软件，如Halcon、OpenCV、VisionPro）。

🚀第二步：采集标定图像（关键是“覆盖全视野+多角度”）

• 拍摄要求：
  1. 固定相机焦距和光圈（标定后不可调整，否则内参失效）；
  2. 拍摄10-20张图像，每张图像需满足：
     • 标定板位置不同：覆盖相机整个视野（拍中心、拍四个角、拍边缘）；
     • 角度不同：轻微旋转标定板（如0°、15°、30°）、轻微倾斜（如向前倾、向后倾）；
     • 清晰度：确保格子角点清晰，无模糊、无反光（可调整光源角度，避免直射标定板）。
• 避坑点：不要只拍视野中心的图像，否则边缘区域的畸变无法准确修正；不要拍摄重复角度的图像，会导致数据冗余，降低标定效率。

🚀第三步：选择标定算法（工业首选“张正友标定法”）

• 算法对比：

  标定算法	优势	劣势	工业适配场景
  张正友标定法	仅需单目相机，棋盘格易制作，精度高（工业级±0.01mm）	需拍摄多幅图像	90%工业场景（测量、定位、抓取）
  自标定法	无需标定板，适合无法放标定板的场景（如管道检测）	精度低（误差±0.1mm以上）	粗略定位场景
  立体标定法	适用于双目相机，可测深度	需双目相机，成本高	3D测量场景（如零件高度检测）

• 工业选择：90%的单目视觉场景（如PCB尺寸测量、零件定位）优先选“张正友标定法”，软件中直接调用现成函数（如Halcon的calibrate_cameras，OpenCV的cv2.calibrateCamera）。

🚀第四步：执行标定与参数输出（软件操作，3步完成）

以Halcon为例，具体操作：

1. 角点检测：导入所有标定图像，软件自动识别棋盘格的角点（若角点识别不全，可手动补充标记），输出每个角点的“像素坐标”；
2. 输入真实坐标：在软件中输入标定板的“格子真实尺寸”（如20mm），软件自动计算每个角点的“真实世界坐标”；
3. 解算参数：点击“标定”按钮，软件通过算法反推内参（焦距、主点）、外参（每张图像对应的旋转矩阵、平移向量）、畸变系数（径向畸变k1/k2/k3，切向畸变p1/p2），并生成“标定结果报告”。

• 关键验证：标定后查看“重投影误差”（将真实坐标通过标定参数反投影到图像上，与实际像素坐标的偏差），工业场景要求重投影误差≤0.5像素（误差越小，标定精度越高）。

🚀第五步：标定结果应用与验证（避免“标完不用”）

• 结果应用：
  标定完成后，软件会生成“标定文件”（如Halcon的.cal文件），后续检测时：
  1. 导入标定文件，软件自动用畸变系数修正图像；
  2. 测量物体时，直接点击图像上的两点，软件通过内参/外参自动换算成“真实物理距离”（如两点像素距离100像素，换算成真实长度20mm）。
• 精度验证：
  用“已知尺寸的标准件”（如量块、标准PCB板）测试标定精度：
  • 例：用标定后的相机测量10.00mm的量块，若测量结果在9.99-10.01mm之间，说明标定合格；若误差超0.02mm，需重新检查标定板是否变形、图像是否清晰、角点是否识别准确。

🎯四、工业标定避坑指南：5个最易踩的误区

1. 误区1：标定板用纸质的
   纸质标定板易受潮、褶皱，导致格子尺寸不准，建议换金属/玻璃标定板，精度可提升50%以上。
2. 误区2：只拍5张以内的图像
   图像数量不足会导致参数解算不充分，重投影误差大，至少拍10张，覆盖全视野和多角度。
3. 误区3：相机位置动了不重新标定
   相机移位、镜头松动后，外参甚至内参会变化，必须重新标定，否则测量误差会从0.01mm升至0.1mm以上。
4. 误区4：忽略光源影响
   标定和检测时的光源条件必须一致（如光源角度、亮度），否则光线变化会导致像素灰度差异，影响测量精度。
5. 误区5：重投影误差高也不管
   重投影误差＞1像素时，说明标定失败，需重新检查角点检测是否准确、标定板尺寸是否输入错误，不要强行使用。

🎯五、总结：标定口诀+互动答疑

🚀标定口诀

标定板选硬材质，图像多拍全覆盖；
张正友算法优先，重投影误差＜0.5；
相机移位要重标，标准件验证精度来。

如果你的项目正遇到标定难题——比如“测量误差大找不到原因”“标定板怎么选”“软件操作不会”，欢迎留言你的场景（如“PCB板测量，视野100mm×80mm”），我们可提供免费的标定方案建议，帮你快速实现“像素到毫米”的精准转换。
