​​[硬件电路-296]：单刀双掷（SPDT）模拟开关

一、功能概述

ADG719BRTZ 是亚德诺半导体（ADI）推出的一款 单刀双掷（SPDT）模拟开关，采用 SOT-23-6 封装，适用于需要信号切换、数据选择或通道路由的电路设计。其核心功能与特性如下：

1. 低功耗与高开关速度
   • 基于亚微米 CMOS 工艺，静态功耗极低（典型值 <0.01 μW），适合电池供电设备。
   • 开关时间短：接通时间（tON）12 ns，断开时间（tOFF）6 ns，满足高速信号切换需求。
2. 宽电压范围与低导通电阻
   • 支持 1.8V 至 5.5V 单电源供电，兼容新一代 DAC/ADC 和低电压数字电路。
   • 导通电阻（Ron）最大 4Ω，典型值 2.5Ω，且导通电阻平坦度优异（0.75Ω 典型值），减少信号衰减。
3. 高带宽与低串扰
   • -3dB 带宽 >200MHz，适用于视频信号、高频采样保持系统等场景。
   • 串扰抑制能力强（-82dB @ 1MHz），多通道切换时信号干扰低。
4. 先断后合（Break-before-Make）开关动作
   • 确保切换过程中无短路风险，保护后续电路。
5. 工业级温度范围
   • 工作温度 -40°C 至 125°C，适应汽车电子、工业控制等恶劣环境。
6. 典型应用场景
   • 电池供电系统（如便携式医疗设备、可穿戴设备）。
   • 通信系统（如射频信号切换、天线选择）。
   • 音频/视频信号路由（如 HDMI 信号切换、音频混音）。
   • 数据采集系统（如多通道传感器信号选择）。

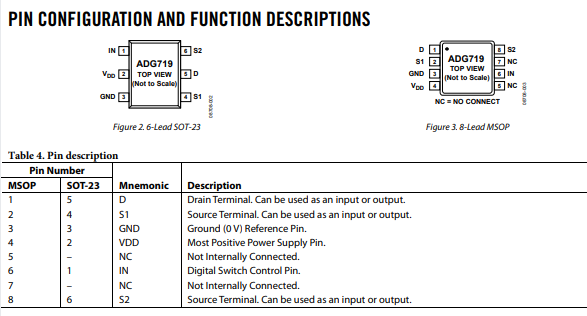

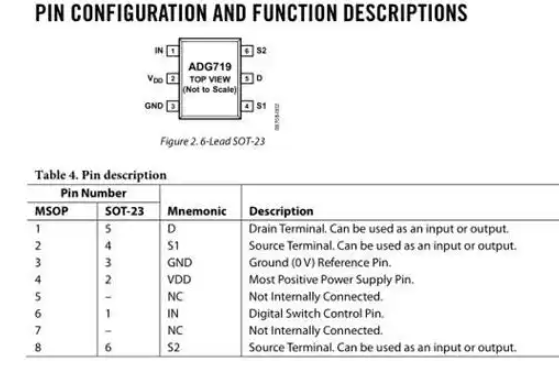

二、管脚定义（SOT-23-6 封装）

三、关键注意事项

1. 控制逻辑设计
   • EN 引脚需通过上拉电阻（如 10kΩ）接至 VCC，确保默认状态下 IN 连接到 S1，避免信号悬空。
   • 若需反向控制（EN=1 时连接 S1），可增加反相器（如 74HC04）。
2. 信号范围与电源电压
   • 输入信号（IN）电压范围需在 GND 至 VCC 之间，避免超过电源电压损坏器件。
   • 若需切换更高电压信号，需外接电平转换电路。
3. 输出负载能力
   • 每个开关（S1/S2）可驱动 30mA 直流电流，但需确保总功耗不超过封装散热限制（PD=5μW）。
   • 驱动容性负载时，建议增加串联电阻（如 50Ω）抑制振荡。
4. PCB 布局建议
   • 输入/输出信号线应远离高频干扰源（如开关电源、时钟电路）。
   • 在 VCC 引脚附近放置 0.1μF 旁路电容，滤除电源噪声。
   • 模拟地与数字地单点连接，避免地回路干扰。
