基于SIFT+flann+RANSAC+GTM算法的织物图像拼接matlab仿真,对比KAZE,SIFT和SURF

news 2025/9/21 5:39:10

1.前言

2.算法运行效果图预览

3.算法运行软件版本

4.部分核心程序

5.算法仿真参数

6.算法理论概述

7.参考文献

8.算法完整程序工程

1.前言

基于SIFT+FLANN+RANSAC+GTM的织物图像拼接技术，核心是通过特征提取与匹配建立图像间关联，再通过鲁棒模型估计和全局变换融合，解决织物纹理重复、易产生拼接错位的问题，最终实现无缝拼接。SIFT的局部特征能区分重复纹理中的细微差异（如纱线的微小偏移），减少误匹配。FLANN的快速匹配降低了多幅织物图像的拼接耗时，适合工业场景下的批量处理。RANSAC剔除外点，避免因纹理误匹配导致的拼接错位，GTM的全局变换消除累积误差。加权平均融合解决织物光照差异带来的拼接缝，保证拼接图的视觉一致性。

2.算法运行效果图预览

(完整程序运行后无水印)

SIFT

SURF

KAZE

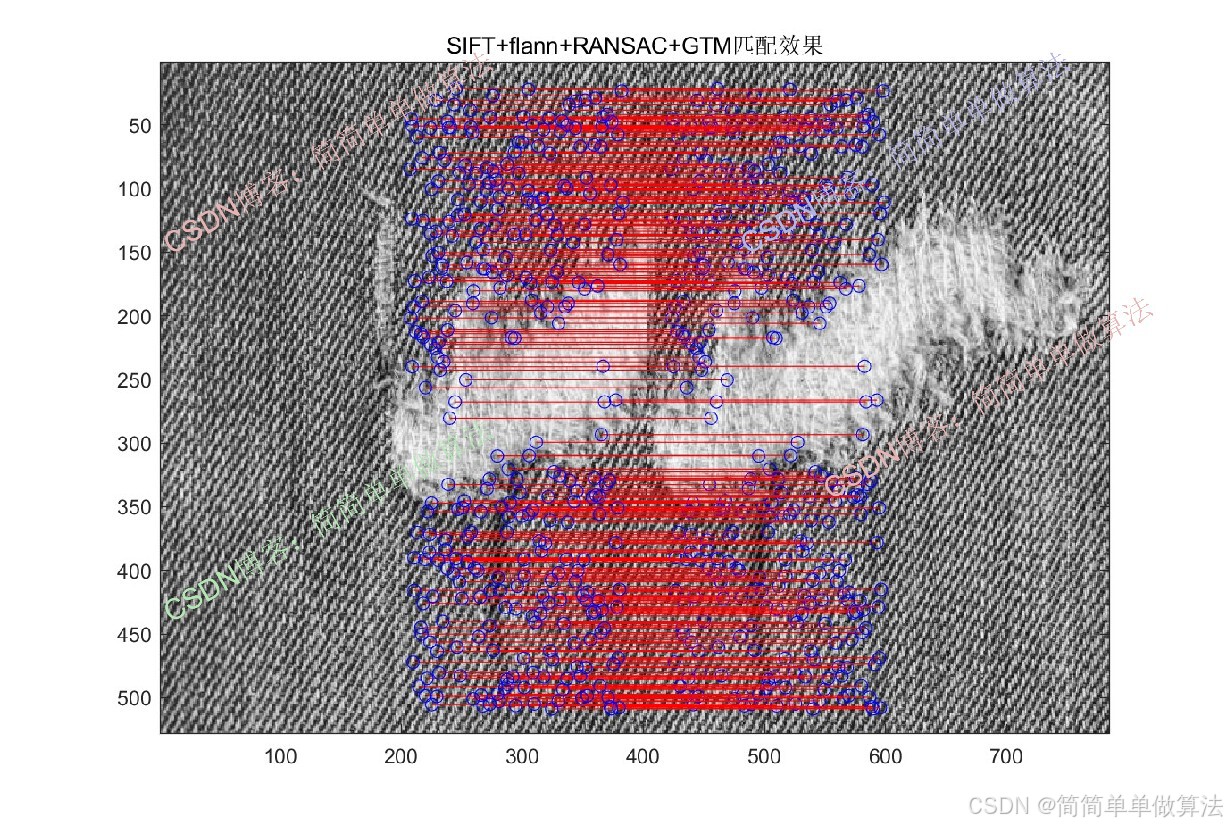

SIFT+flann+RANSAC+GTM

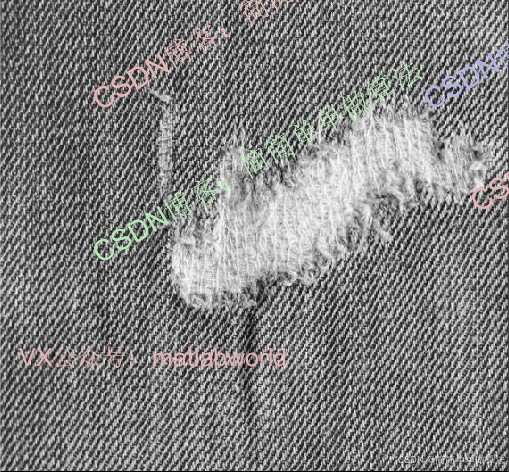

最后拼接效果

3.算法运行软件版本

Matlab2024b(推荐)或者matlab2022a

4.部分核心程序

（完整版代码包含中文注释和操作步骤视频）

[F1,Vp1] = extractFeatures(rgb2gray(img1), detectHarrisFeatures(rgb2gray(img1)));
[F2,Vp2] = extractFeatures(rgb2gray(img2), detectHarrisFeatures(rgb2gray(img2)));
%步骤2flann
indexPairs = matchFeatures(F1,F2);
P1         = Vp1(indexPairs(:,1));
P2         = Vp2(indexPairs(:,2));
matchLoc1_ = P1.Location;
matchLoc2_ = P2.Location;if length(matchLoc1_) < length(matchLoc1)
matchLoc1_ = P1.Location;
matchLoc2_ = P2.Location;
else
matchLoc1_ = matchLoc1;
matchLoc2_ = matchLoc2;
end
09_054b

5.算法仿真参数

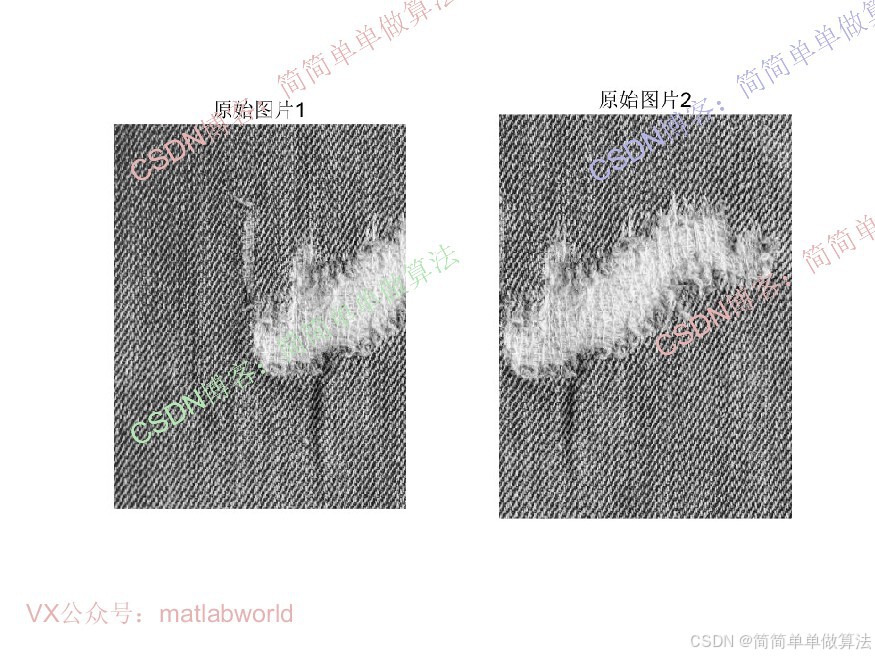

img1 = imread('Images\F1.jpg');
img2 = imread('Images\F2.jpg');figure;
subplot(121);
imshow(img1);
title('原始图片1');
subplot(122);
imshow(img2);
title('原始图片2');
tic;
SCALE = 4;
Threshold = 0.00004;

6.算法理论概述

本技术通过四层算法协同解决上述问题：

SIFT：提取图像中稳定的局部特征点（如纹理交叉点、纱线边缘），避免纹理重复带来的特征模糊。

FLANN：快速匹配多幅图像的SIFT特征，减少蛮力匹配的计算量，提升拼接效率。

RANSAC：剔除FLANN匹配中的 “外点”（误匹配特征），确保图像间变换关系的准确性。

GTM：建立全局变换模型，统一所有图像的坐标系，同时优化重叠区域的像素融合，消除拼接缝隙。

SIFT（尺度不变特征变换）是拼接的 “眼睛”，能在不同尺度、旋转角度下稳定提取织物的局部特征，解决织物纹理重复导致的特征不稳定问题。

FLANN（快速最近邻搜索库）是拼接的 “连接器”，通过高效的匹配算法，找到多幅织物图像间对应的SIFT特征点，相比传统的 “蛮力匹配（Brute-Force）”，速度提升10-100倍。

FLANN匹配的结果中仍可能存在“外点”（如织物纹理重复导致的误匹配对），若直接用于图像变换，会导致拼接错位。RANSAC（随机抽样一致性）通过 “随机选点-模型验证-迭代优化”的方式，剔除外点，保留“内点”（正确匹配对）。

通过SIFT+FLANN+RANSAC，已得到两两图像间的精准变换关系，但多幅图像拼接时，易因 “累积误差”（每幅图像变换误差叠加）导致全局错位。GTM（全局变换模型）通过统一坐标系和像素融合，解决该问题。
