1、题目
讲一讲CAN收发器，及如何选型
2、知识点

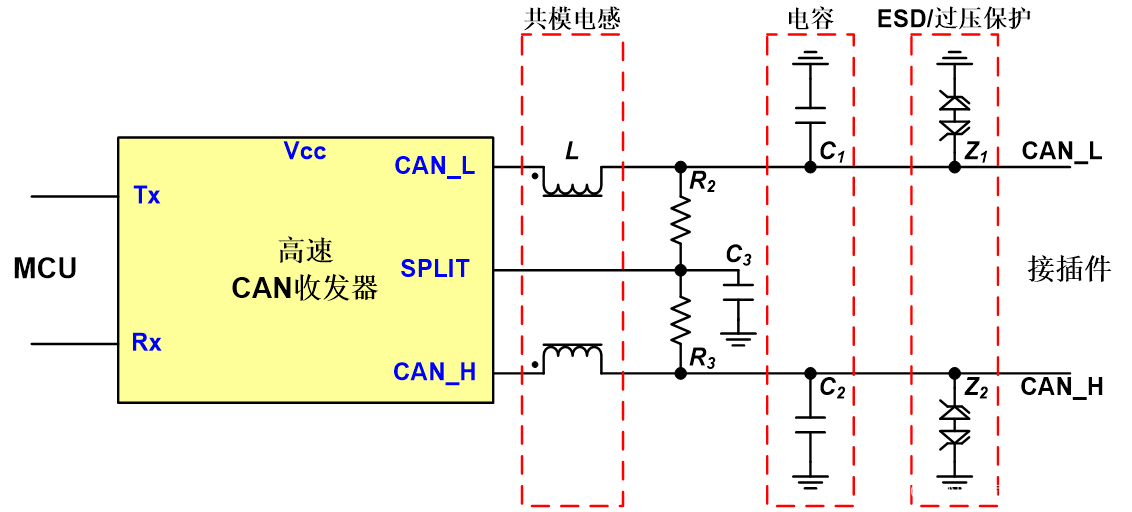

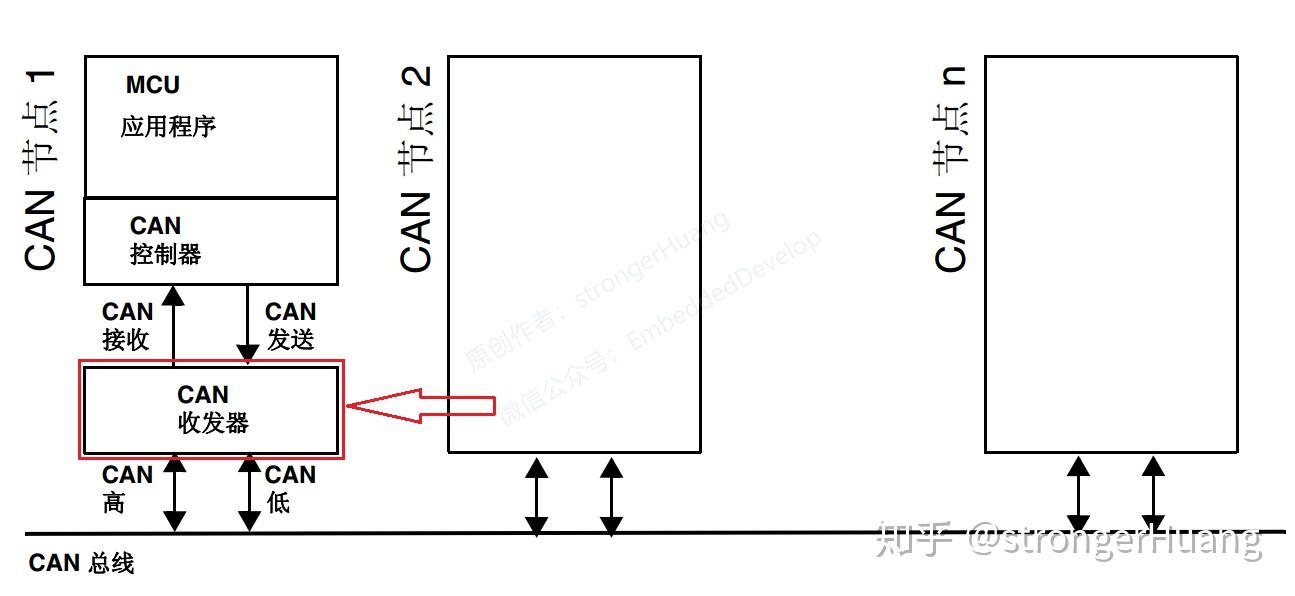

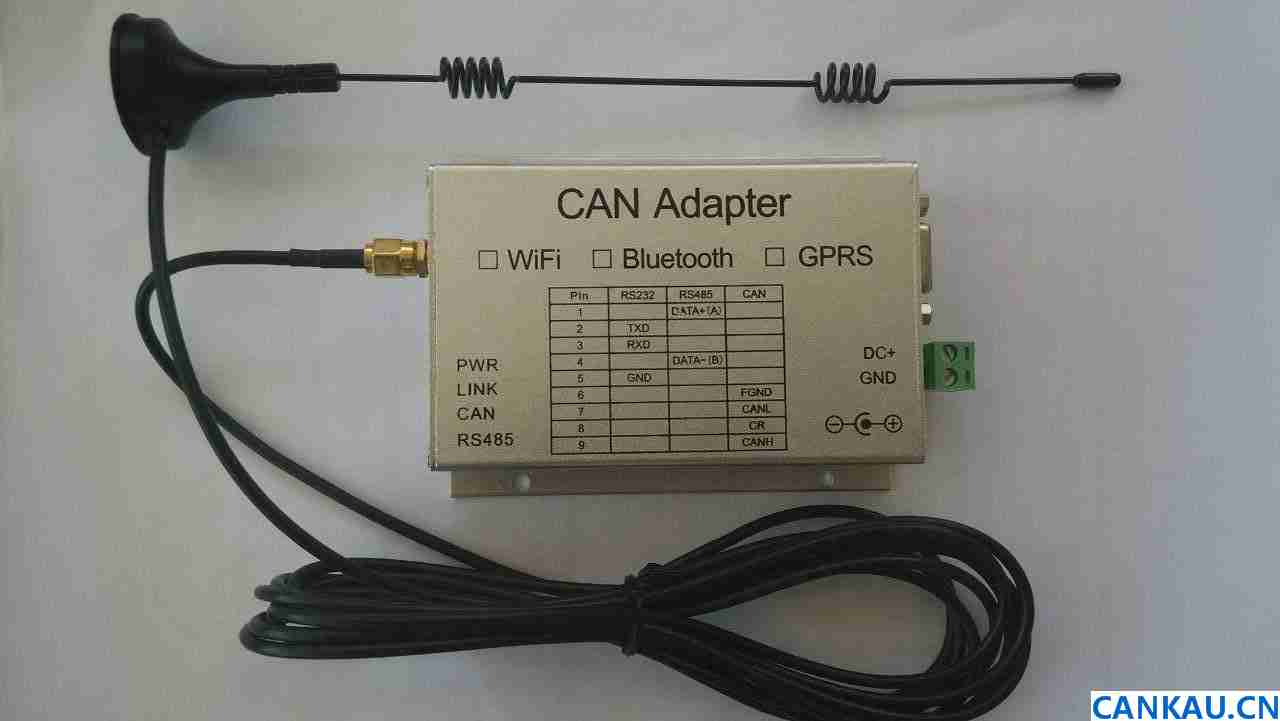

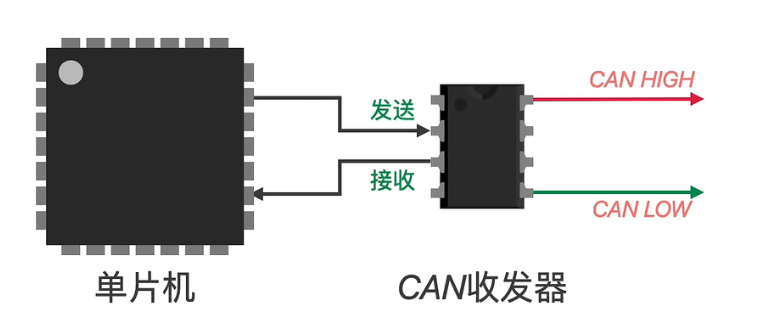

CAN 收发器是 Controller Area Network（控制器局域网）通信系统中的关键器件，负责将 CAN 控制器输出的数字信号（逻辑电平）转换为符合 CAN 总线标准的差分信号（物理电平），同时实现总线与控制器之间的电气隔离和保护。它是连接 CAN 控制器与物理总线的桥梁，直接影响通信的可靠性、抗干扰能力和传输距离。
一、CAN 收发器的核心功能
-
电平转换

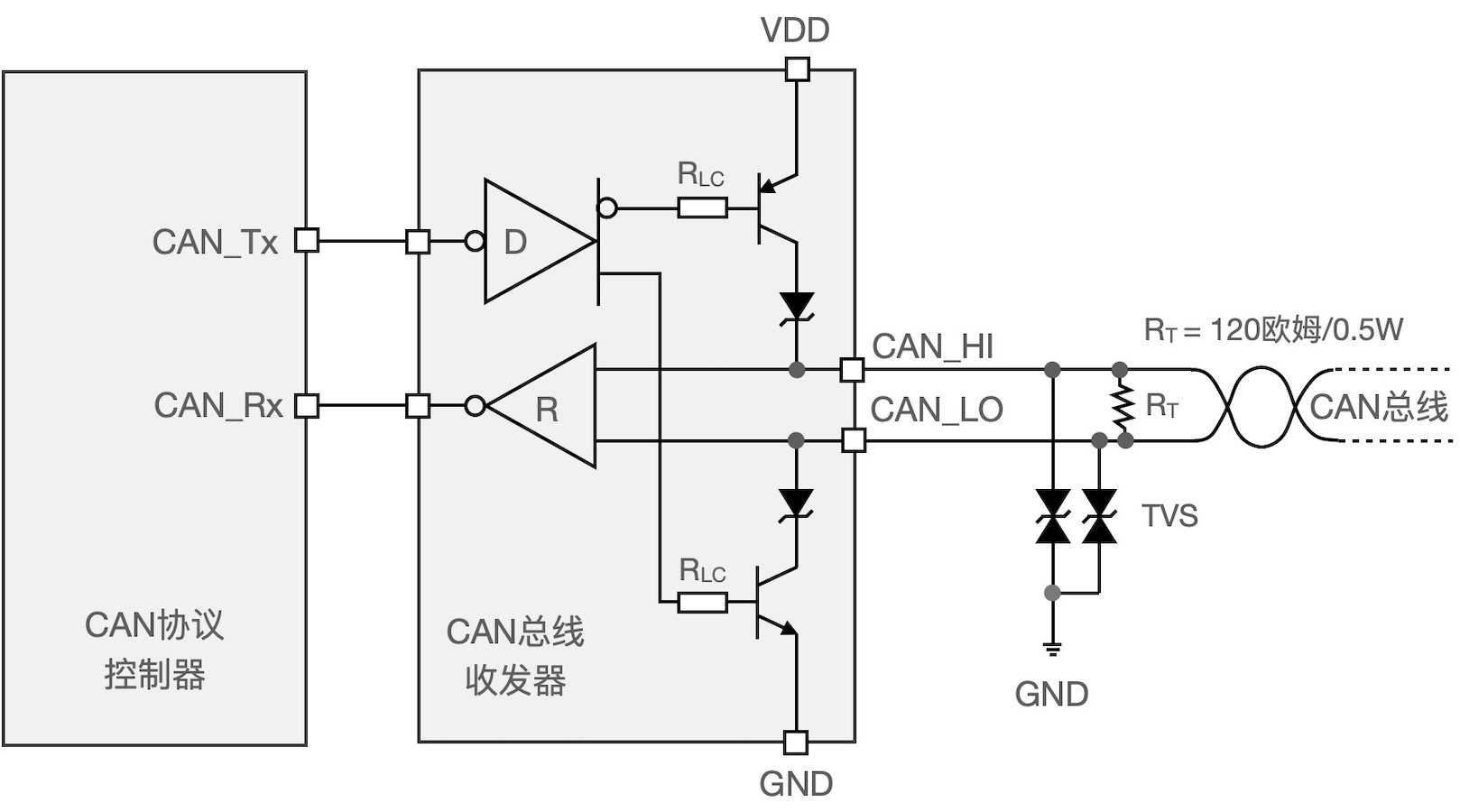

将 CAN 控制器输出的 TTL/CMOS 逻辑电平（如 0~3.3V）转换为 CAN 总线的差分信号（CAN_H 和 CAN_L）：- 逻辑 “1”（隐性状态）：CAN_H 与 CAN_L 电压差接近 0V（通常≤500mV）；
- 逻辑 “0”（显性状态）：CAN_H 比 CAN_L 高 2~5V（典型值 3.5V）。
-
总线驱动与接收
- 驱动能力：能向总线提供足够的电流（通常≥1.5A），确保差分信号在长距离（如 1km）和多节点（最多 110 个）下有效传输；
- 接收灵敏度：能识别总线上微小的差分电压（通常≤200mV），保证弱信号的正确接收。
-
总线保护
内置过压、过流、短路保护电路，防止总线故障（如 CAN_H/CAN_L 短路到电源或地）损坏控制器，常见保护功能包括：- 总线引脚 ESD 保护（通常 ±8kV 接触放电，±15kV 空气放电）；
- 总线短路限流（短路时电流限制在安全范围，如 200mA）；
- 过压钳位（总线电压异常时钳位到安全值，如 ±40V）。
-
电气隔离（部分型号）
隔离型 CAN 收发器（如带隔离模块的型号）通过磁耦或光耦实现总线与控制器侧的电气隔离（隔离电压通常 2.5kV~5kV），避免地电位差和共模干扰影响通信。
二、CAN 收发器的关键参数（选型核心）
选型时需重点关注以下参数，匹配应用场景的需求：
1. 通信速率
- CAN 总线速率范围通常为 5kbps~1Mbps（低速 / 容错 CAN 可达 125kbps），高速 CAN 收发器需支持≥1Mbps（如汽车电子常用 500kbps、1Mbps）。
- 注意：速率越高，传输距离越短（如 1Mbps 对应最大距离约 40m，50kbps 对应 1km），需根据传输距离选择合适速率的收发器。
2. 电源电压范围
- 多数收发器支持宽电压供电（如 3.3V±5%、5V±10%），部分型号兼容 3.3V 和 5V（如 TI 的 SN75HVD230），需与控制器的电源电压匹配。
- 低功耗型号（如休眠模式电流≤10μA）适合电池供电设备（如物联网传感器节点）。
3. 总线保护能力
- ESD 防护等级：工业环境需≥±8kV 接触放电（IEC 61000-4-2），汽车电子需更高防护（如 ±15kV）；
- 总线耐压：能承受总线与地之间的瞬时高压（如 ±40V），防止外接设备误接高压损坏；
- 短路保护：CAN_H/CAN_L 短路到电源或地时，收发器应进入限流状态而不损坏，故障解除后自动恢复。
4. 隔离特性（如需）
- 非隔离型：成本低，适合无地电位差的场景（如同一 PCB 上的短距离通信）；
- 隔离型：需明确隔离电压（如 2.5kVrms）、隔离栅寿命（如 1000Vrms 下≥40 年），适合工业控制、汽车电子等存在地电位差的场景（如电机驱动与控制器之间）。
5. 待机与唤醒功能
- 支持待机模式（低功耗）的收发器可通过总线信号或外部引脚唤醒，适合需要节能的应用（如汽车休眠状态下的唤醒）。
6. 温度范围
- 商用级（0~70℃）：适用于办公设备、消费电子；
- 工业级（-40~85℃）：适用于工业自动化、户外设备；
- 汽车级（-40~125℃）：适用于车载电子（如发动机舱、车身控制）。
三、选型步骤与典型场景
步骤 1：明确应用场景的核心需求
- 通信速率（如 1Mbps）、传输距离（如 100m）；
- 环境条件（温度范围、干扰强度）；
- 保护需求（是否需要隔离、ESD 等级）；
- 电源与功耗（3.3V/5V、低功耗要求）。
步骤 2：匹配关键参数
- 速率≥应用需求（如车载 CAN 通常选 1Mbps 收发器）；
- 温度范围覆盖实际工作环境（工业场景优先工业级）；
- 保护功能满足可靠性要求（工业环境需强 ESD 和过压保护）。
步骤 3：选择封装与成本
- 小封装（如 SOIC-8、SOP-8）适合小型化设备；
- 隔离型收发器成本高于非隔离型（如带隔离的 ISO1050 约是非隔离 SN75HVD230 的 3~5 倍）。
四、典型型号与应用场景
| 类型 | 典型型号 | 关键参数 | 适用场景 |
|---|---|---|---|
| 非隔离高速 | TI SN75HVD230 | 1Mbps，3.3V/5V，ESD±8kV，-40~85℃ | 工业自动化、智能家居 |
| 非隔离容错 | NXP TJA1054 | 125kbps，5V，总线短路保护，汽车级 | 汽车车身控制（低速容错 CAN） |
| 隔离型 | TI ISO1050 | 1Mbps，2.5kV 隔离，-40~105℃ | 电机驱动、工业传感器（地电位差大） |
| 低功耗 | Microchip MCP2562 | 1Mbps，待机电流 5μA，3.3V | 电池供电的物联网节点 |
五、选型注意事项
- 兼容性：需与 CAN 控制器兼容（如支持标准帧 / 扩展帧），遵循 ISO 11898 标准（高速 CAN）或 ISO 11519（低速容错 CAN）。
- 终端电阻：部分收发器内置终端电阻（如 120Ω），无需外部配置；多数需在总线两端外接 120Ω 终端电阻（匹配总线阻抗，减少反射）。
- EMC 性能：高频应用（如 1Mbps）需选择低电磁辐射（EMI）的型号，或通过 PCB 布局优化（如差分线等长、远离噪声源）。
- 冗余设计：高可靠性场景（如汽车安全系统）可采用双 CAN 总线冗余，收发器需支持热备份功能。
总结
CAN 收发器选型的核心是匹配应用场景的速率、环境、保护和隔离需求：非隔离型适合简单场景，隔离型适合复杂工业环境，汽车级需满足宽温与强保护。同时需注意兼容性和 EMC 性能，确保总线通信稳定可靠。
