多导睡眠五大PSG数据集统一格式化处理｜SHHS

news 2025/9/19 11:21:56

完整五个数据集处理请见：

https://blog.csdn.net/m0_70335361/article/details/151406787?fromshare=blogdetail&sharetype=blogdetail&sharerId=151406787&sharerefer=PC&sharesource=m0_70335361&sharefrom=from_linkhttps://blog.csdn.net/m0_70335361/article/details/151406787?fromshare=blogdetail&sharetype=blogdetail&sharerId=151406787&sharerefer=PC&sharesource=m0_70335361&sharefrom=from_link本文代码已公开至：XingXingYuoos/PSG_data_prepare

一、背景介绍

睡眠医学研究中多导睡眠图（PSG）数据集的异构性导致跨研究分析困难
SHHS数据库作为公开基准数据集的价值
统一格式化处理对提高数据复用性和算法泛化能力的作用

二、数据集介绍

SHHS（Sleep Heart Health Study） 是目前世界上规模较大的多中心睡眠监测研究项目之一，旨在探索睡眠呼吸障碍（如睡眠呼吸暂停综合征）与心血管疾病之间的关系。

研究时间：从 1995 年开始
受试者人数：超过 6,000 名成年人
数据类型：基于 多导睡眠图（PSG） 的夜间监测数据
数据规模：原始 PSG 数据 + 临床/人口学信息

SHHS 提供了完整的 多导睡眠监测信号：

EEG（脑电图）：主要通道如 C4–M1
EOG（眼电图）：左右眼动信号（ROC、LOC）
EMG（肌电图）：下颌肌或腿部肌电
ECG（心电图）
呼吸信号：气流、胸腹呼吸带
血氧饱和度（SpO₂）
打鼾、体位、脉搏 等附加指标

此外，还包括：

睡眠分期标签（Wake、N1、N2、N3、REM）
呼吸事件标注（呼吸暂停、低通气等）
临床与人口学数据（BMI、血压、心血管疾病史等

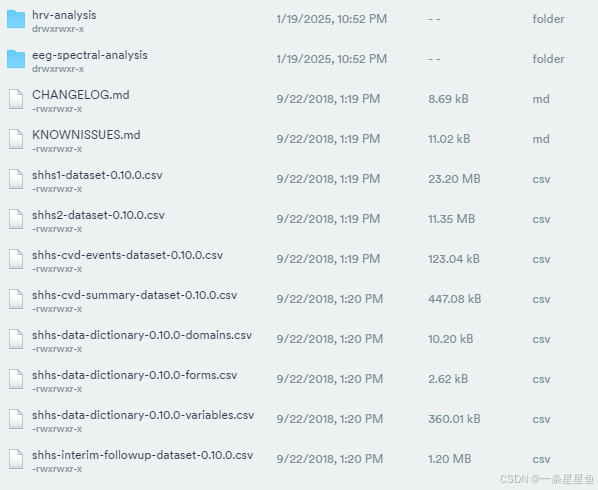

官网提供的文件如下：

在 SHHS 访问 1 中，有 5,793 名受试者获得了原始多导睡眠图数据，在 SHHS 访问 2 中，有 2,651 名受试者获得了原始多导睡眠图数据。每个记录都有一个信号文件 (.EDF) 和两个版本的事件评分和时期分期注释 (.XML)。

EDF——从 Compumedics Profusion 导出的欧洲数据格式的信号文件。
XML (Profusion) - 从 Compumedics Profusion 导出的注释文件。
XML (NSRR) - 在EDF 编辑器和转换器工具中处理的注释文件。

三、数据集预处理

step1：导入必要的库

from mne.io import concatenate_raws, read_raw_edf
import matplotlib.pyplot as plt
import mne
import os
import numpy as np
from tqdm import tqdm
from sklearn.preprocessing import StandardScaler
import xml.etree.ElementTree as ET

step2：基础路径与配置

dir_path_psg = '/shhs/polysomnography/edfs/shhs1'
dir_path_ann = '/shhs/polysomnography/annotations-events-profusion/shhs1'seq_dir = '/data/SHHS1/seq'
label_dir = '/data/SHHS1/labels'signal_name = ['EEG', 'EOG(L)']label2id = {'0': 0, '1': 1, '2': 2, '3': 3, '4': 3, '5': 4, '9': 0}target_sfreq = 100
epoch_sec = 30
pack_size = 20  # 每 20 个 epoch 打包成一个序列

step3：工具函数

def step3_list_and_pair_files(dir_psg, dir_ann):psg_f_names = sorted(os.listdir(dir_psg))label_f_names = sorted(os.listdir(dir_ann))pairs = []for psg_f_name, label_f_name in zip(psg_f_names, label_f_names):if psg_f_name[:12] == label_f_name[:12]:pairs.append((psg_f_name, label_f_name))print(f"[Step 2] 共配对到 {len(pairs)} 个文件：")# print(pairs)return pairs

step4：预处理和读取EDF

def step3_prepare_dirs(seq_dir, label_dir):os.makedirs(seq_dir, exist_ok=True)os.makedirs(label_dir, exist_ok=True)print(f"[Step 3] 输出目录已就绪：\n  seq_dir={seq_dir}\n  label_dir={label_dir}")def step4_load_and_preprocess_psg(psg_path):# 读取原始raw = read_raw_edf(psg_path, preload=True, verbose='ERROR')print(f"[Step 4] 原始 info：\n{raw.info}")# 选通道raw.pick_channels(signal_name)# 重采样 & 滤波raw.resample(sfreq=target_sfreq)raw.filter(0.3, 35, fir_design='firwin')print(f"[Step 4] 预处理后 info：\n{raw.info}")# 转 DataFrame 再取值（第一列是 time，需要去掉）psg_array = raw.to_data_frame().valuespsg_array = psg_array[:, 1:]  # 去除时间列，只保留信号通道，形状: (N_samples, 2)# 标准化（逐记录）std = StandardScaler()psg_array = std.fit_transform(psg_array)# 对齐到 30s（100Hz * 30s = 3000 样本）samples_per_epoch = epoch_sec * target_sfreqcut_tail30 = psg_array.shape[0] % samples_per_epochif cut_tail30 > 0:psg_array = psg_array[:-cut_tail30, :]# reshape 成 (N_epoch, 3000, 2)psg_array = psg_array.reshape(-1, samples_per_epoch, len(signal_name))# 对齐到 20 个 epoch 的整包cut_tail20 = psg_array.shape[0] % pack_sizeif cut_tail20 > 0:psg_array = psg_array[:-cut_tail20, :,:]# 形状变换： (N_epoch, 3000, 2) -> (N_pack, 20, 3000, 2) -> (N_pack, 20, 2, 3000)psg_array = psg_array.reshape(-1, pack_size, samples_per_epoch, len(signal_name))epochs_seq = psg_array.transpose(0, 1, 3, 2)print(f"[Step 4] 预处理后数组形状：epochs_seq={epochs_seq.shape} (N_pack, {pack_size}, C={len(signal_name)}, T={samples_per_epoch})")return epochs_seq

step5：解析xml

def step5_parse_labels(xml_path, label2id, cut_tail20):labels_list = []tree = ET.parse(xml_path)root = tree.getroot()# 与原脚本一致：直接遍历 SleepStagefor child in root.iter('SleepStage'):labels_list.append(label2id[child.text])labels_array = np.array(labels_list, dtype=np.int64)# 对齐到 20 的整包（与 Step4 的切尾数量一致）if cut_tail20 > 0:labels_array = labels_array[:-cut_tail20]labels_seq = labels_array.reshape(-1, pack_size)print(f"[Step 5] 标签形状：labels_seq={labels_seq.shape} (N_pack, {pack_size})")return labels_seq

step6：保存文件

def step6_save_npys(out_seq_dir, out_label_dir, rec_id, epochs_seq, labels_seq, start_seq_idx=0, start_label_idx=0):# 建子目录seq_subdir = os.path.join(out_seq_dir, rec_id)label_subdir = os.path.join(out_label_dir, rec_id)os.makedirs(seq_subdir, exist_ok=True)os.makedirs(label_subdir, exist_ok=True)# 保存序列local_num_seqs = 0for i, seq in enumerate(epochs_seq):seq_name = os.path.join(seq_subdir, f"{rec_id}-{start_seq_idx + local_num_seqs}.npy")with open(seq_name, 'wb') as f:np.save(f, seq)local_num_seqs += 1# 保存标签local_num_labels = 0for i, label_pack in enumerate(labels_seq):label_name = os.path.join(label_subdir, f"{rec_id}-{start_label_idx + local_num_labels}.npy")with open(label_name, 'wb') as f:np.save(f, label_pack)local_num_labels += 1print(f"[Step 6] 保存完成：seq={local_num_seqs}，labels={local_num_labels}，rec_id={rec_id}")return local_num_seqs, local_num_labels

step7：main

if __name__ == "__main__":# Step 2: 配对 PSG 与 XMLpsg_label_f_pairs = step2_list_and_pair_files(dir_path_psg, dir_path_ann)print(f"[Step 2] 映射表：{label2id}")# Step 3: 准备输出目录step3_prepare_dirs(seq_dir, label_dir)# Step 4~6: 循环处理若干记录（与原脚本一致：前 150 个）num_seqs = 0num_labels = 0for psg_f_name, label_f_name in tqdm(psg_label_f_pairs[:150], desc="Processing SHHS1"):rec_id = psg_f_name[:12]psg_path = os.path.join(dir_path_psg, psg_f_name)xml_path = os.path.join(dir_path_ann, label_f_name)# ---- Step 4: 读取与预处理 PSG ----# 这里需要知道在对齐到 20-epoch 之前，被截去的 epoch 数；我们按与你原逻辑严格同步：# 先对齐到 30s -> 再 reshape -> 再对齐到 20 的整包# 为了获得 cut_tail20，我们复用内部逻辑：先计算 epoch 数后对齐（见下）。raw_tmp = read_raw_edf(psg_path, preload=True, verbose='ERROR')raw_tmp.pick_channels(signal_name)raw_tmp.resample(sfreq=target_sfreq)raw_tmp.filter(0.3, 35, fir_design='firwin')arr_tmp = raw_tmp.to_data_frame().values[:, 1:]samples_per_epoch = epoch_sec * target_sfreqcut_tail30 = arr_tmp.shape[0] % samples_per_epochif cut_tail30 > 0:arr_tmp = arr_tmp[:-cut_tail30, :]n_epoch = arr_tmp.shape[0] // samples_per_epochcut_tail20 = n_epoch % pack_size  # 需要在标签侧裁掉同样的 epoch 数# 正式得到 epochs_seqepochs_seq = step4_load_and_preprocess_psg(psg_path)# ---- Step 5: 解析与对齐标签 ----labels_seq = step5_parse_labels(xml_path, label2id, cut_tail20)# ---- Step 6: 保存 ----add_seqs, add_labels = step6_save_npys(seq_dir, label_dir, rec_id,epochs_seq, labels_seq,start_seq_idx=num_seqs, start_label_idx=num_labels)num_seqs += add_seqsnum_labels += add_labels# Step 7: 汇总打印print(f"[Step 7] 全部完成：保存序列 {num_seqs} 个，标签 {num_labels} 个。")

最后生成结果：
