模电基础：基本放大电路及其优化
目录
一、基本共射放大电路的组成
（1）静态工作点的设置
（2）微变交流信号的接入
二、实用性放大电路
（1）实用性放大电路的必要条件
（2）直接耦合共射放大电路
（3）阻容耦合共射放大电路
在前面的文章中我们学习了三极管、mos管等放大元件的原理。但是对于具体操作中如何利用他们搭建一个完整的电路仍未涉及，本篇文章就从基本（单极）放大电路讲起，谈谈常见的共射放大电路模型。
一、基本共射放大电路的组成
（1）静态工作点的设置
首先将三极管配置合适的静态直流工作点，使其工作在放大区：
补充说明一下：我们对于这个直流静态工作点称为静态工作点Q，以后你在描述他的静态工作属性的时候，直接在描述号后面跟上Q即可。例如：管电压Uce的静态工作电压就是UCEQ。
（2）微变交流信号的接入

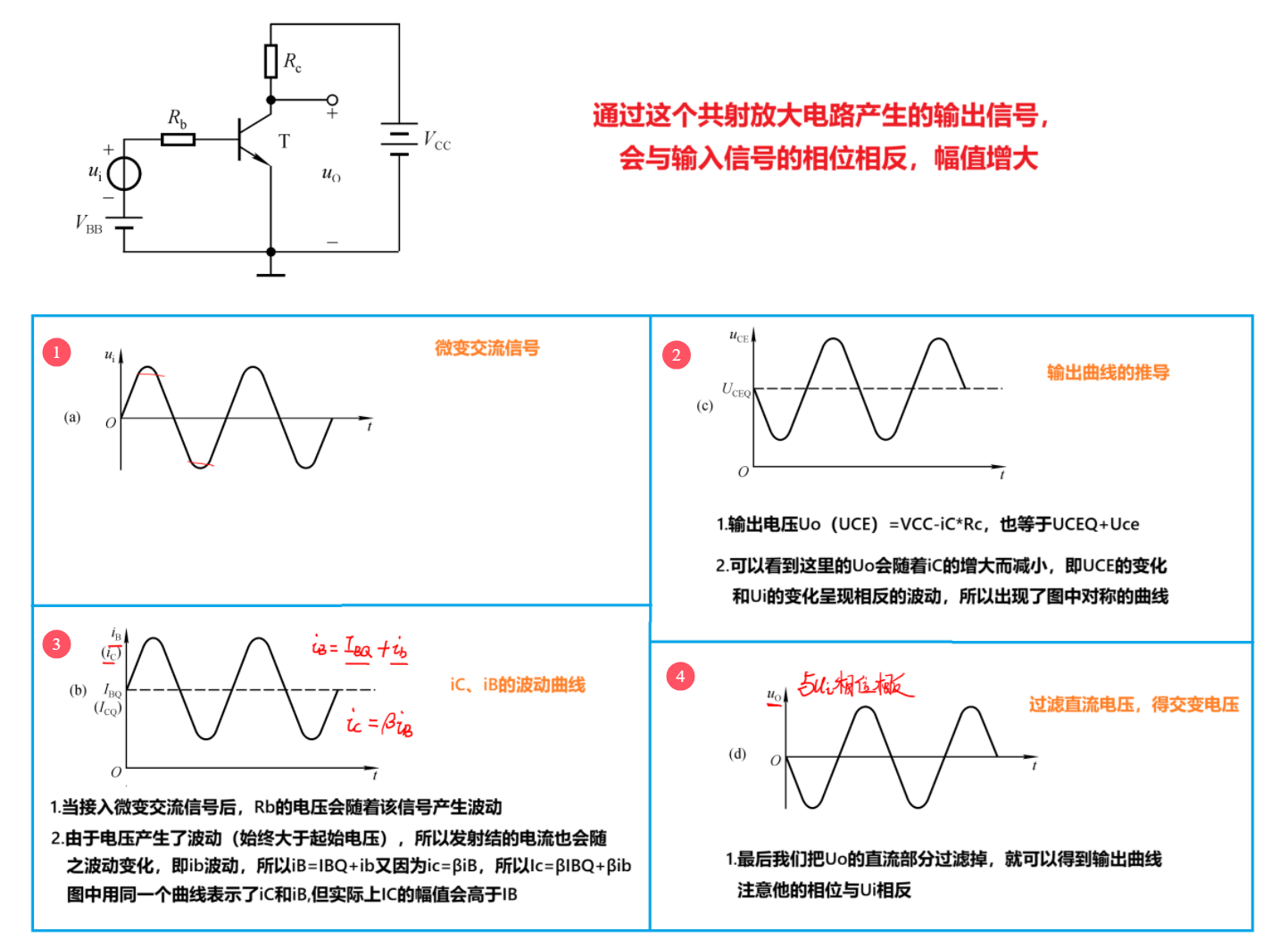

然后我们接入微变交流信号，即接入需要放大的信号：
注意：这里的输出负载一般都会接一个电容再接负载，通过电容通交流隔直流的特性过滤直流，从而只关注交流信号。
二、实用性放大电路
（1）实用性放大电路的必要条件
虽然我们上面的基本共射放大电路已经具备了放大的功能。但是他有一些缺点是无可避免的，不过在此之前我们先来看看前人总结的实用放大电路的必要条件：
然后我们再来分析原本的电路有什么缺点：
（1）不满足信号源与放大电路、以及其负载共地。
（2）使用了两个直流电源。
（3）负载上存在直流分量，可能会对某些负载元件产生损伤。
由此我们对上述电路进行修改调整，演变出了两种实用性电路：直接耦合共射放大电路、阻容耦合共射放大电路。
（2）直接耦合共射放大电路
静态情况下，UbeQ=URb1。因为Rb1这部分开路，可以认为他接地，所以Rb1的电压就是发射结静态工作电压。而接地的话就可以把他理解成和发射结短接了，所以在VCC、Rb2、Rb1中由Rb1分压得到了基极电压，即发射结电压。
动态情况下，发射结电压降Ube=UbeQ+u1=URb1+u1。这是因为此时U1不再为0，而是一个微变交流电压源。不过尽管具体的数值不再是由Rb1单独分压得到的了，但是微变交流电压特别微小，通常可以忽略不计，仍然认为基极电压还是Rb1分得VCC的电压降。
但是这个电路仍然有一些问题：
（1）在接入信号源电压后，因为要经过Rb1，所以对这个小信号产生了损耗。这是我们不希望看到的。如果刚好在损耗后又有别的原因对他产生了干扰，那么输出的信号将差异很大。
（2）输出电压直接接负载，有直流损耗。对于一般元件而言似乎有一点直流损耗也没什么影响，但是他却直接导致了输入信号和输出信号不是纯粹的反向β放大关系，同时直流部分还有可能由于过大导致负载元件烧毁。
于是我们对其优化，加上电容，就诞生了下面的阻容耦合共射放大电路。

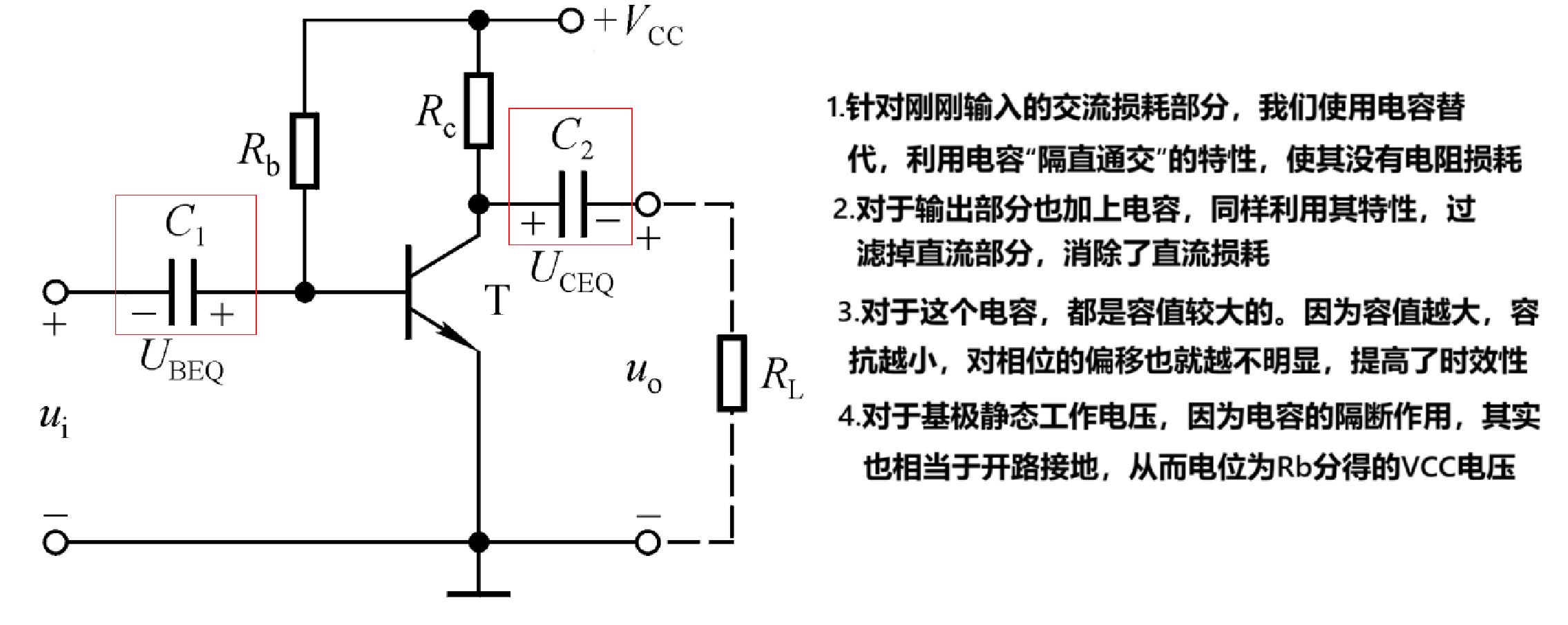

（3）阻容耦合共射放大电路
然而由于电容的存在，要求我们的输入信号必须是高速变化的交流电，如果是变化很慢、或者就是一个直流电，则根本无法通过电容（因为频率为0，容抗无穷大，即相位无穷延迟），也就不用考虑后面的三极管放大作用了。所以这种电路的一个缺点就是无法对直流电放大。
而且在集成电路中，如果使用这种含容电路，由于电容的面积较大，其实也用的不多，更多使用到的是上面的直接耦合共射放大电路，最重要的是它根本没有容抗，也就没有相位偏移，对于芯片这种体积小，及时性高的应用更为关键。
