硬件 - RK3588部分(4) - 原理图 - RK806

news 2025/9/19 11:04:42

1.1 RK806

1.1.1 RK806典型应用图

1.1.2 RK806介绍

1.1.3 RK806引脚说明

1.1.3.1 协同工作：

1.1.3.2 VCCA(Pin21)：

1.1.3.3 RESETB(Pin40)：

1.1.3.4 PLDO6：

1.1.3.5 pin32（VDC）：

1.1.3.6 pin4（PWRON）：

1.1.3.7 PWRCTRL：

1.1.3.8 BUCK 的 VOUT 脚：

1.1.3.9 BUCK 的 FB 脚：

1.1.3.10 BUCK1

1.1.3.11 BUCK2\3\4

1.1.3.12 BUCK5\6\7\8\9\10

1.1.3.13 PLDO

1.1.3.14 NLDO

1.1.4 RK806开关机条件

1.1.4.1 VDC 开机流程：

1.1.4.2 Power Key开机流程

1.1.4.3 关机方式

1.1.5 具体设计可以参考的文档

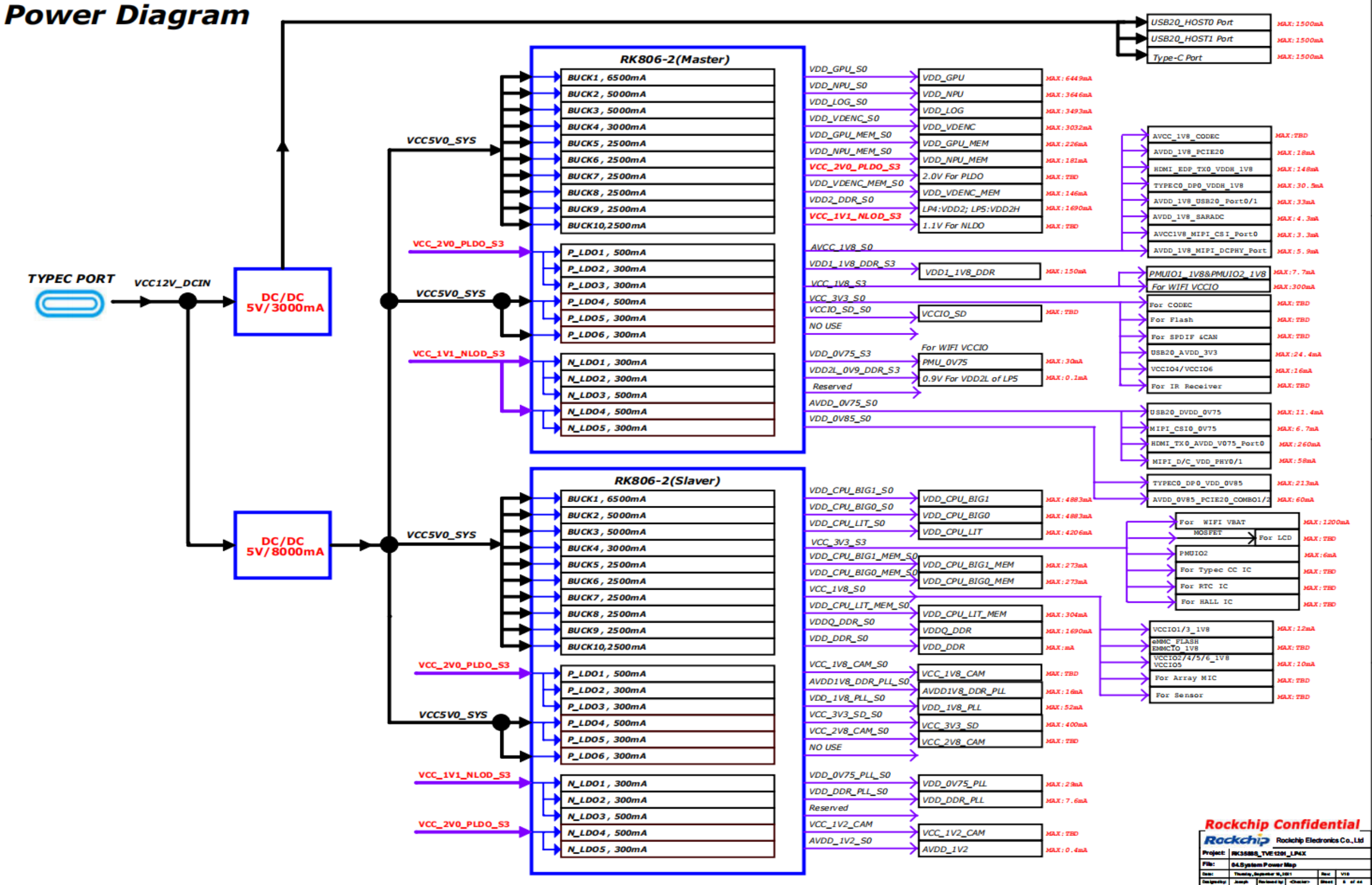

1.2 RK3588S和RK806-2双PMIC电源方案

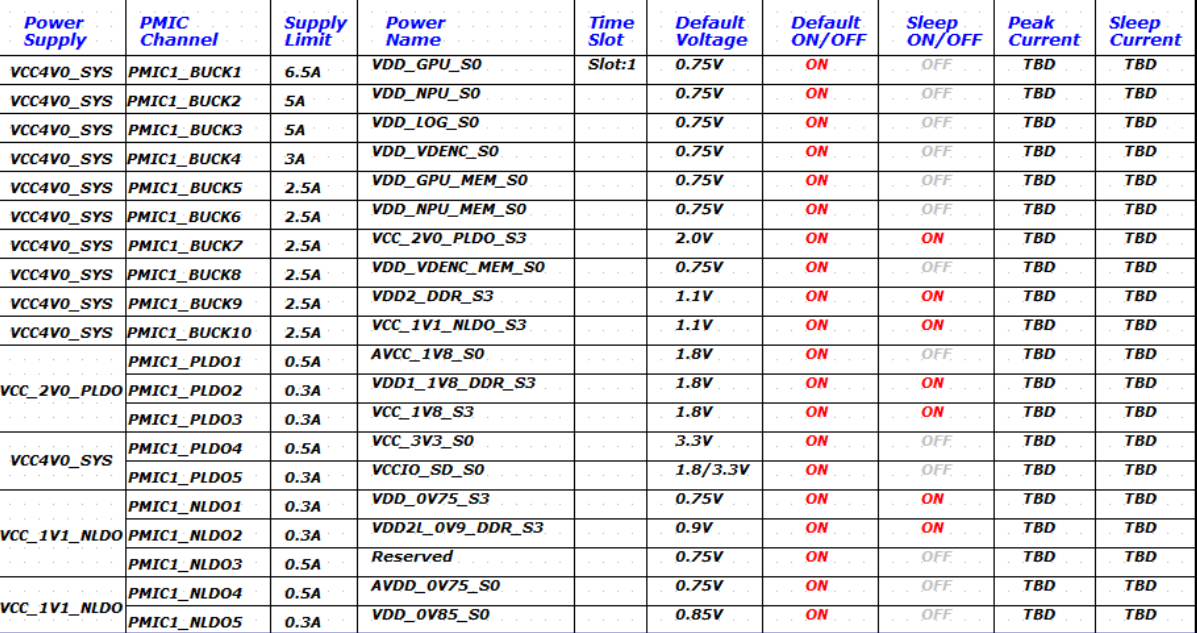

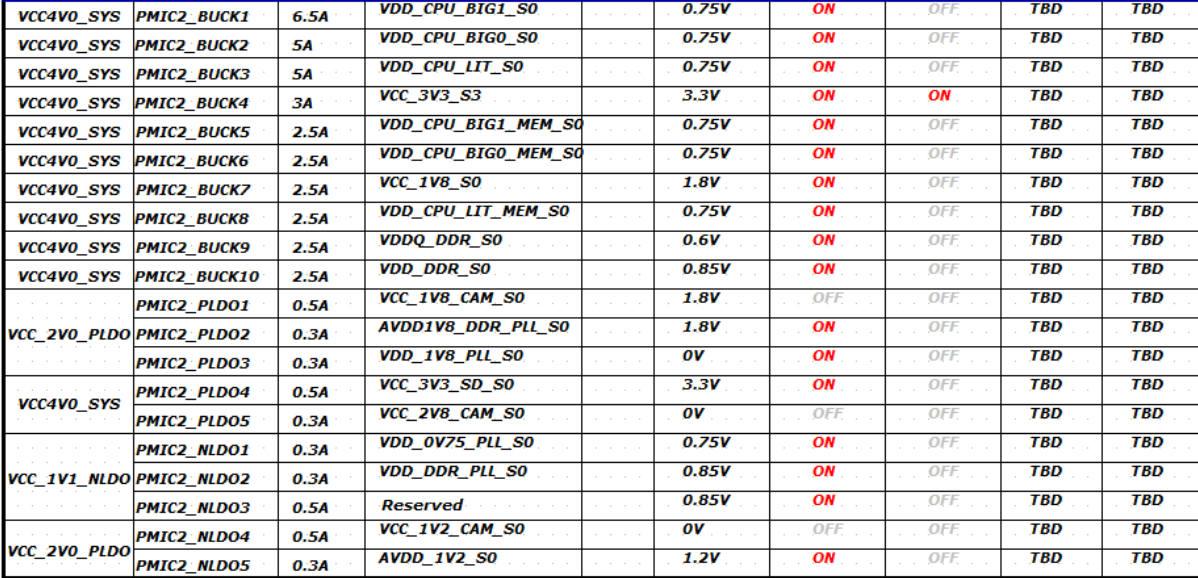

1.2.1 RK806-2 上电电压和时序

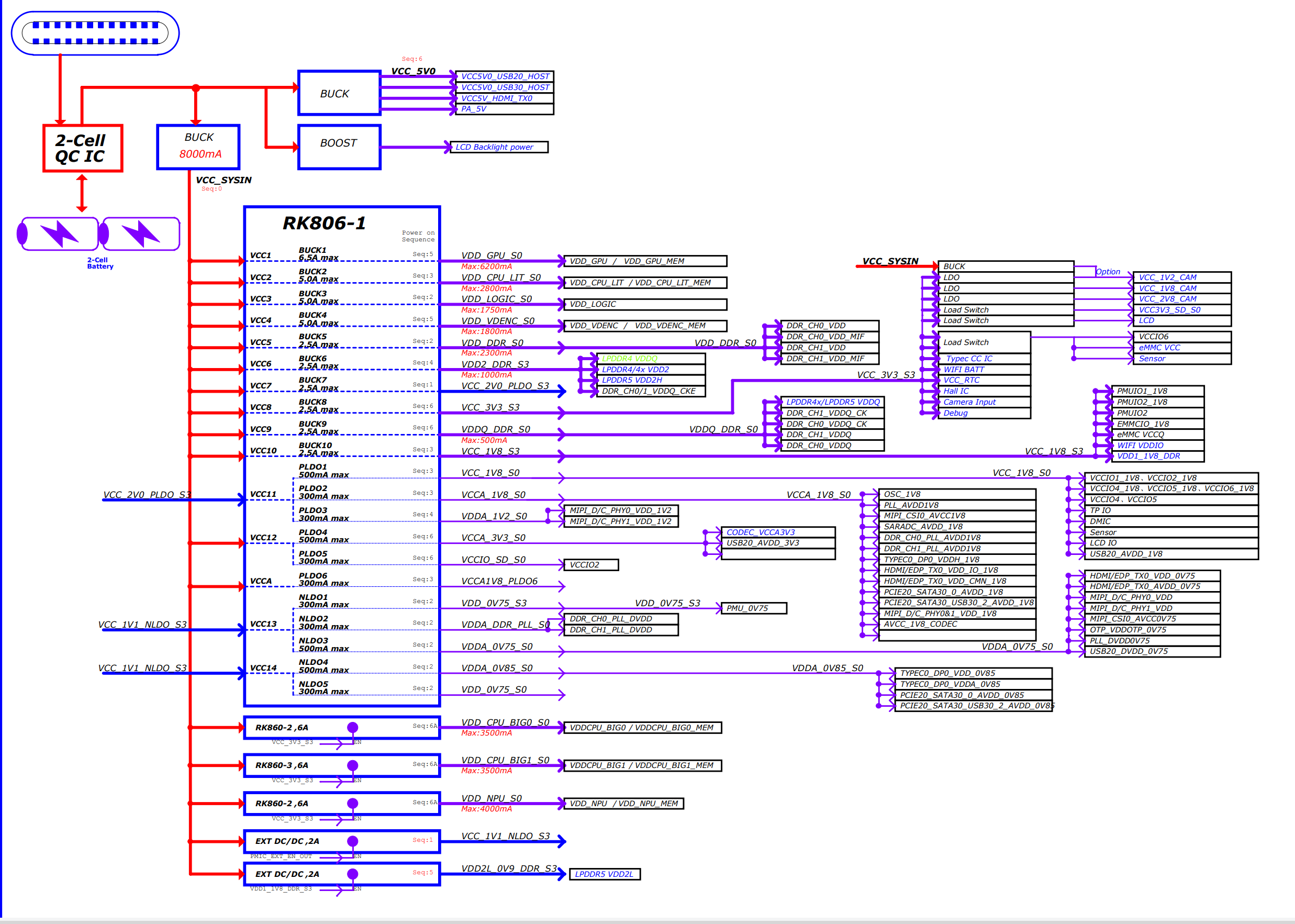

1.3 RK3588S和RK806-1单PMIC电源方案

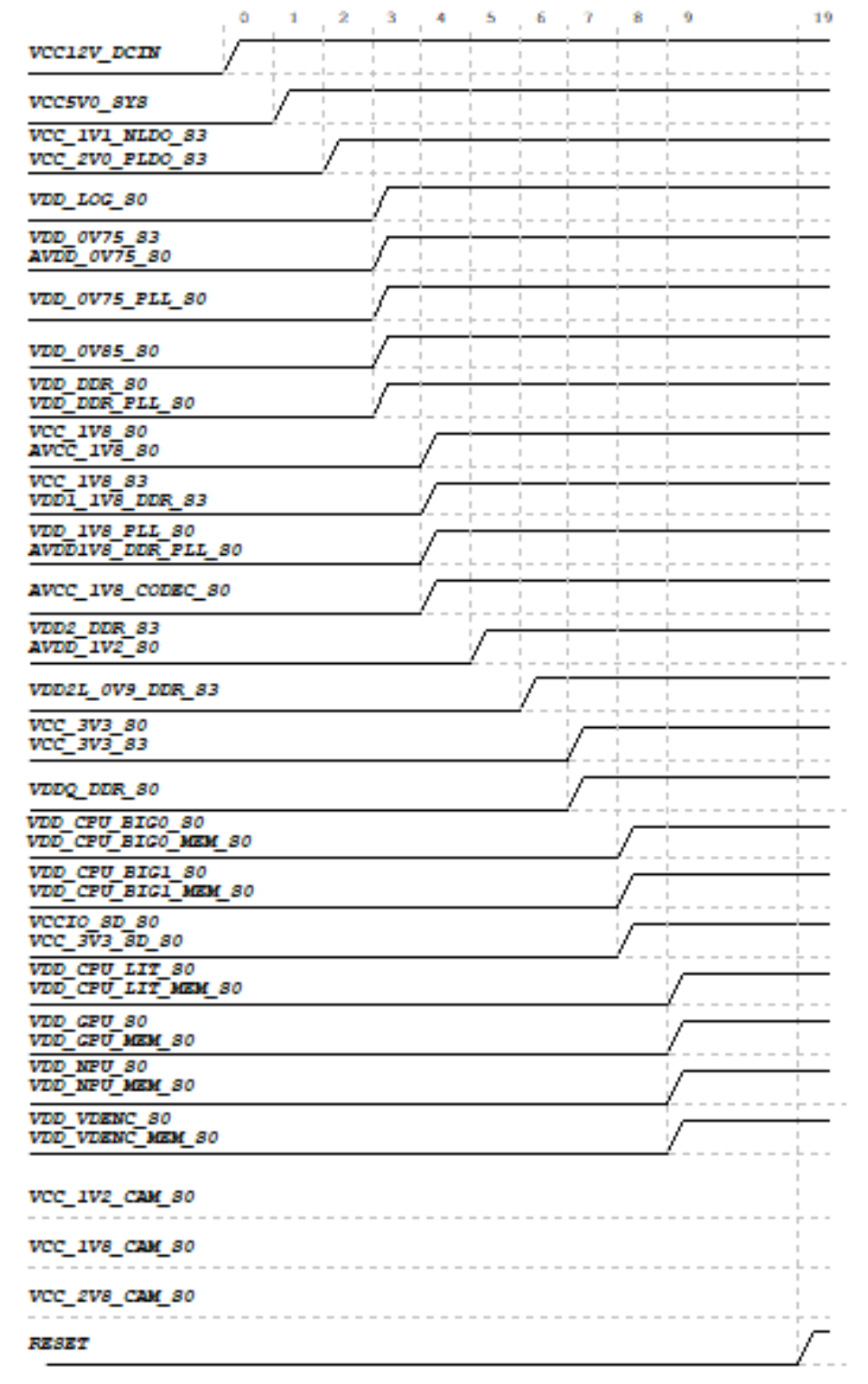

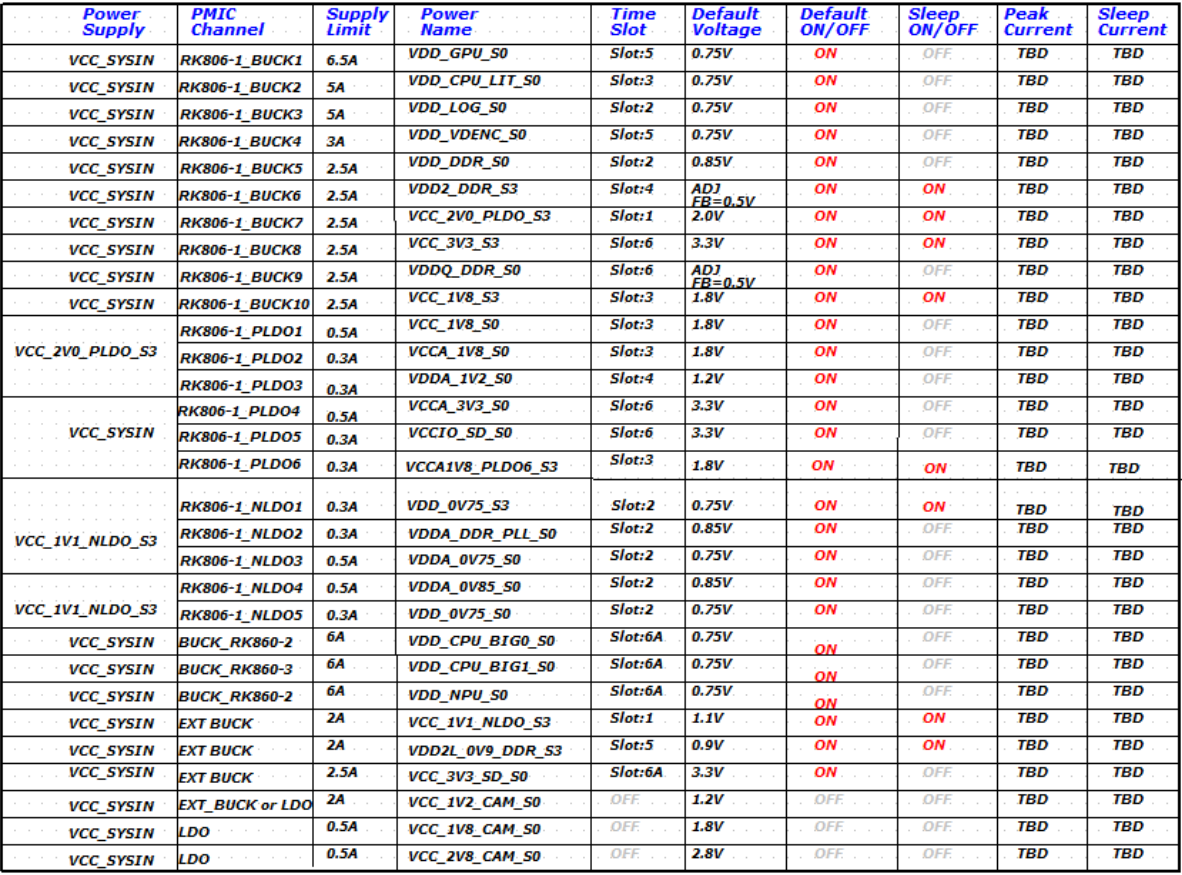

1.3.1 RK806-1 上电电压和时序

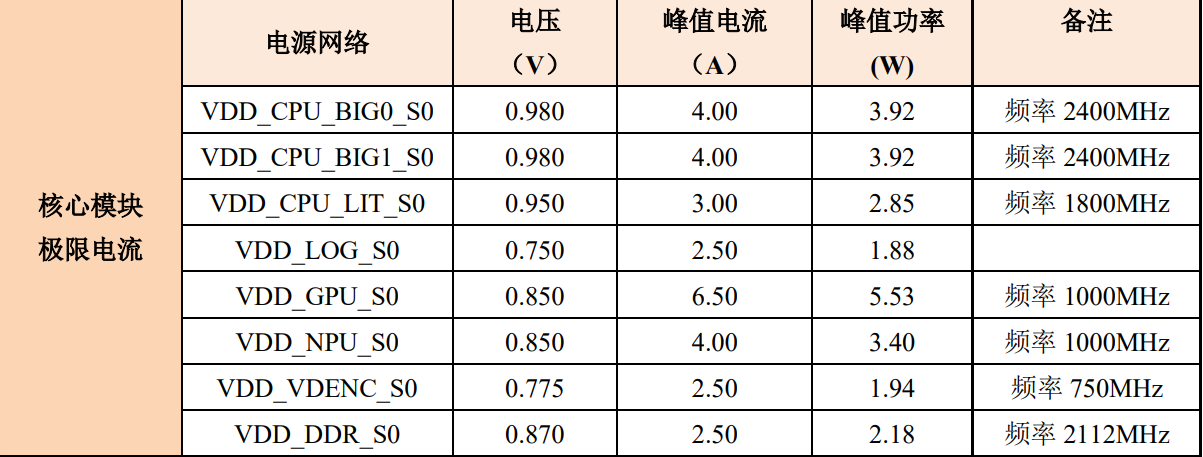

1.4 核心模块峰值功率

1.1 RK806

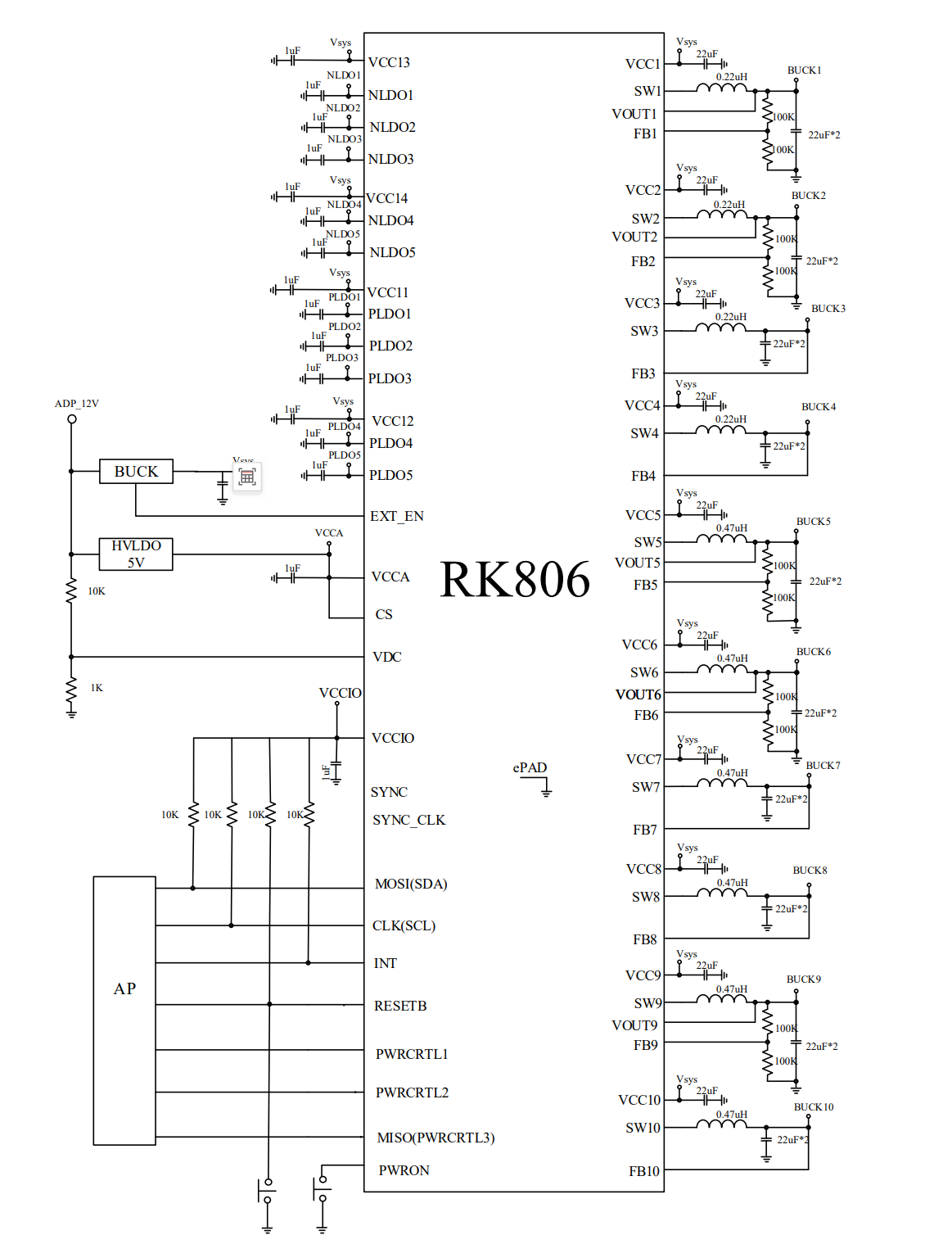

1.1.1 RK806典型应用图

1.1.2 RK806介绍

1.电源通道：

Buck1： 0.5V-3.4V 输出，6.5A max；
Buck2/3/4： 0.5V-3.4V 输出，5A max；
Buck5/6/7/8/9/10： 0.5V-3.4V 输出，2.5A max；
NLDO1/2/5： 0.5V-3.4V 输出， 300mA max；
NLDO3/4： 0.5V-3.4V 输出， 500mA max；
PLDO1/4： 0.5V-3.4V 输出， 500mA max；
PLDO2/3/5/6： 0.5V-3.4V 输出， 300mA max；

2.外部 Buck 使能控制
3.可通过 I2C 或 SPI 编程的输出电平

4.可选择的电源启动时序控制

5.输入范围：2.7V-5.5V

1.1.3 RK806引脚说明

单PMIC应用时，EXT_EN来设置PMIC为主模式，SYNC和SYNC_CLK悬空；

双PMIC时，主PMIC的EXT_EN悬空，或者接外部BUCK的EN脚；

从PMIC的EXT_EN短接到VCCA；

它们上电时序靠SYNC和SYNC_CLK同步；

然后两颗PMIC的VDC、PWRON、RESET短接；

双PMIC时，根据上电时CS脚是否接到VCCA来判断I2C模式，还是SPI模式，假如上电高电平那么是I2C模式，上电瞬间CS不给高电平，则是SPI模式；

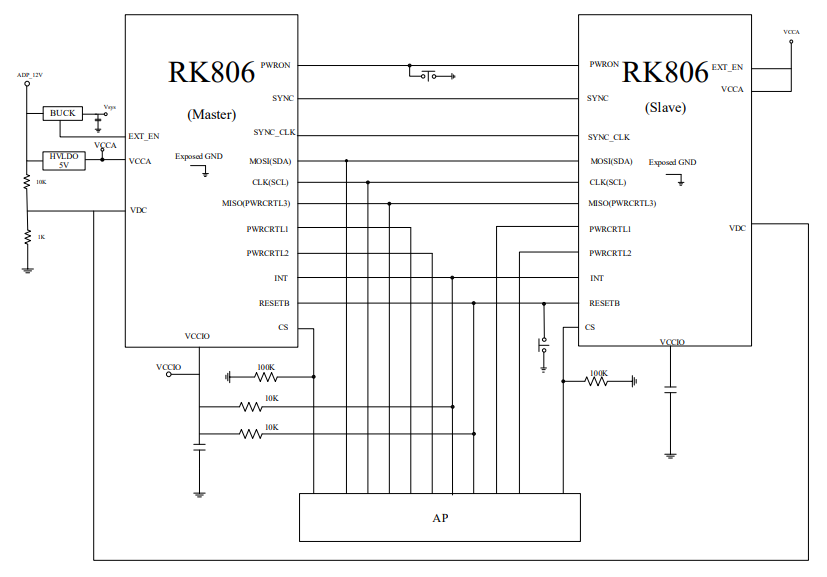

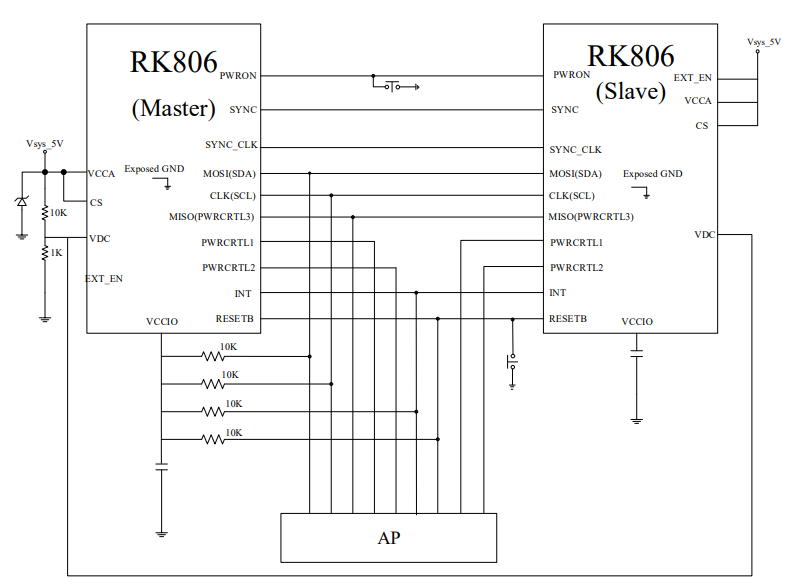

双PMIC在I2C模式：

双PMIC在SPI模式：

1.1.3.1 协同工作：

主芯片用SYNC_CLK来提供大概32Khz的时钟，SYNC提供同步信号；用于实现开机、关机、复位、上下电时序；
开机：主从的 PWRON、VDC 和 RESET 是分别接在一起的，主从能收到同样的开机信号，当开机信号有效后，主机会给从机提供 SYNC_CLK 时钟并把 SYNC 拉高，主从分别根据片内 OTP 烧好的主从时序，以 SYNC_CLK 时钟为计数时钟，大概 1ms 为一个步进，按时序打开 LDO 或 BUCK；
正常关机或重启：RESET 保持高，SYNC 拉低（3clk 以上大概 90us 左右）；
异常关机：SYNC 和 RESET 在 22us 内同时拉低（reset 线上电容不能大于 0.3uF）；
RESET 拉低复位：SYNC 为高，RESET 拉低（2clk 60us 左右）；

1.1.3.2 VCCA(Pin21)：

芯片内部数字逻辑、部份模拟控制的供电引脚；
该脚设计时要求供电电压必须是 RK806 所有供电脚中的最高电压或是大于 Vmax-0.3V；
所以 VCCA 必须最先上电，或和其它电源一起上电，不允许出现 VCCA 没电而其它电源先供电的情况。

1.1.3.3 RESETB(Pin40)：

给主控的复位信号输出；
同时在复位拉高后还做为外部复位信号及双 PMIC 的同步关机信号输入；
需要接100nF电容防抖；但是电容总容量不能超过 0.3uF(因为 RESET 有同步关机功能，当 RESET 线上电容太大时高电平上升速度会变慢，导致双 PMIC 同步关机时序检测异常)。

1.1.3.4 PLDO6：

给 CS\MOSI(SDA)\CLK(SCL)\MISO(SLEEP3)\SLEEP2\SLEEP1 这些 io 的 VCCIO 供电的；
主控与这些 IO 相连的 GPIO 电源域最好也用该电源供电，达到电平匹配及上下电同步等目的。

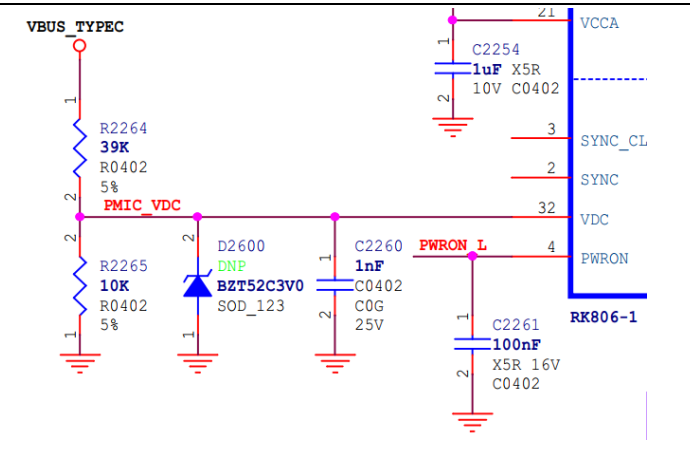

1.1.3.5 pin32（VDC）：

是用来外接电源自动开机的；
VDC 脚的识别高电平为 0.8V，推荐大于 1V 小于等于 VCCA 电压。
当满足(VCCA\VCC1\VCC2 大于 3.0V)如果 VDC 检测到高电平，RK806 就会开机；且当 VDC 为高期间 RK806 不能被关机（如果要做插适配器开机，需要给 VDC 脚做 RC 延时

1.1.3.6 pin4（PWRON）：

接开机按键，该脚内部有一个 45Kohm 电阻上拉到 VCCA 上；
关机情况下拉低该引脚 20ms 如果电压满足开机条件就会开机；
如果开机状态下拉低 PWRON 会出短按\长按等中断给主控，如果拉低时间超过 6S 会强制关机（6S\8S\10S\12S 软件可选）；

1.1.3.7 PWRCTRL：

RK806 有三个 PWRCTRL 脚，分别是 PIN16\61\62(PWRCTRL3\2\1)；
除 PWRCTR3 复用 MISO 外其余功能相同；
这些引脚可以控制 RK806 进出 SLEEP 模式，也可以通过配置相应的寄存器用来控制 BUCK 或 LDO 进行快速调压或开关输出。

1.1.3.8 BUCK 的 VOUT 脚：

VOUT 既是 COT 架构 BUCK 的纹波检测输入，也是反馈电压输入脚；
一般直接连到输出电容的正端（VOUT 线要尽量避免被其它信号干扰）。

1.1.3.9 BUCK 的 FB 脚：

BUCK1\2\5\6\9 比其它 BUCK 多一个 FB 脚，带 FB 脚的 BUCK 可以选择电压反馈脚为 VOUT 脚或者 FB 脚；
FB 参考电压为 0.5V；
选用 FB 脚时分压电阻选择建议在 10K ohm 到 1M ohm 之间计算公式为 Vout=(R1/R2+1)*0.5V；
当使用外部分压电阻时，为了系统更优的瞬态响应，建议在上分压电阻两端并联 100pF 旁路电容。

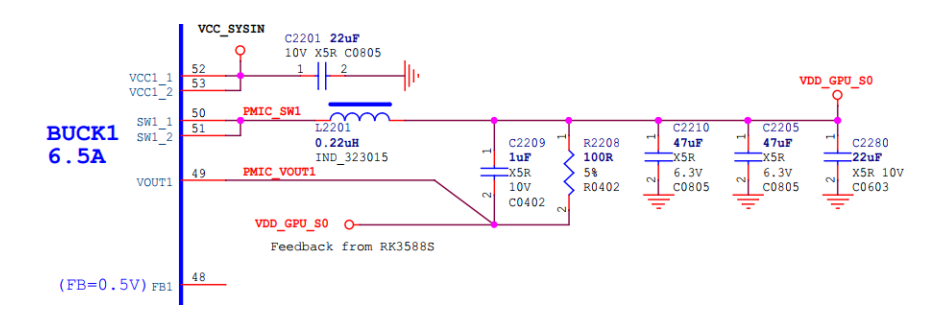

1.1.3.10 BUCK1

最大输出满载电流为 6.5A；

输入电容 22uF，输出电容 66uF；

开关频率 2MHz；

电感感量为 0.22uH；

输入输出电容耐压建议选择工作电压的两倍，取电感电流纹波为满载纹波的 30%左右（饱和电流 9.1A 以上），DCR 小于 20m ohm；

1.1.3.11 BUCK2\3\4

最大输出满载电流为 5A；

输入电容 22uF，输出电容 66uF；

开关频率 2MHz；

电感感量为 0.22uH；

输入输出电容耐压建议选择工作电压的两倍，取电感电流纹波为满载纹波的 30%左右（饱和电流 7A 以上），DCR 小于 20m ohm；

1.1.3.12 BUCK5\6\7\8\9\10

最大输出满载电流为 2A；

输入电容 10uF，输出电容 44uF；

开关频率 2MHz；

电感感量为 0.47uH；

输入输出电容耐压建议选择工作电压的两倍，取电感电流纹波为满载纹波的 30%左右（饱和电流 4.5A 以上），DCR 小于 40m ohm；

1.1.3.13 PLDO

RK806 除 PLDO6 外(VCCIO）还提供了 3 个带载能力为 300mA 和 2 个带载能和为 500mA 的 PLDO(PLDO1\PLDO4)；
PLDO 各输入输出电容保证容量为 1uF 以上；
VCC11 是 PLDO1\2\3 的供电输入脚；
VCC12 是 PLDO\4\5 的供电输入脚；
VCC11 和 VCC12 最低输入电压为其下 LDO 中最高输出电压+0.2V，且最低输入电压不低于 2.0V；

1.1.3.14 NLDO

NLDO 就是调整管采用 N 管的 LDO，其特点是调整管输入电压可以很低(无 PLDO 最低 2.0V 输入电压要求)只需满足输出电压+0.2V 即可；
但是最高输出电压要比 VCCA （Pin21）电压低 1.5V；
NLDO 同样有两个供电脚分别是 VCC13 和 VCC14；
其中 VCC13 是 NLDO1\2\3 的供电输入脚，VCC14 是 NLDO\4\5 的供电输入脚。
也提供了 3 个带载能力为 300mA 和 2 个带载能和为 500mA(NLDO3\NLDO4)；
NLDO 各输出电容保证容量为 2.2uF 以上；

1.1.4 RK806开关机条件

1.1.4.1 VDC 开机流程：

VCCA 有电；
VDC 脚高于 0.8V，推荐值为 1.0V 左右；
EXT_EN 输出高电平；
VCCA\VCC1\VCC2 在 EXT_EN 输出高电平的 100mS 内电压超过 VB_LO_SEL 电压（RK806-1/RK806-2 值是 3.0V），否则不开机；
启动上电流程，各 DC/DC，LDO 按时序分别上电；
开机后，VDC 可以拉低或保持高电平，不影响开机状态。

1.1.4.2 Power Key开机流程

VCCA 有电；
PWRON 脚电压从高电平（大于 VCCA*0.7）拉到低电平（小于 VCCA*0.3V），时间超过 20ms(20/500msOTP 设)；
EXT_EN 输出高电平；
VCCA\VCC1\VCC2 在 EXT_EN 输出高电平的 100mS 内电压超过 3.0V，否则不开机；
启动上电流程，各 DC/DC，LDO 按时序分别上电。

1.1.4.3 关机方式

VCC9\VCC1\VCC2 电压低于欠压设定值 VB_UV_SEL 设置的电压；
VCC9\VCC1\VCC2 电压低于欠压设定值 VB_LO_SEL 设置的电压，并且 VB_LO_ACT=0；
I2C 或 SPI 命令写 DEV_OFF=1；
超温保护关机（140 /160 度）；
PowerKey 长按超过 6 秒强制关机(6/8/10/12 可配)；
另一颗 PMIC 拉低 SYNC 和 RESET 脚引发协同关机。
