The Life of a Read/Write Query for Apache Iceberg Tables

Apache Iceberg 作为开源分层表格式，通过解耦数据与元数据管理，为大数据处理提供事务性与可扩展性。本文以读写查询生命周期为核心，解析 Iceberg 表的处理逻辑。

从 “Apache Iceberg 101” 基础概念出发，阐述查询引擎对读写请求的解析流程：元数据查询获取表结构与文件布局，扫描执行实现数据过滤与结果返回，结合时间旅行特性访问历史数据。写入部分聚焦插入、删除、upsert / 合并操作的底层实现，揭示 Iceberg 借助事务日志与文件管理保障数据一致性的机制。全文为开发者呈现 Iceberg 高效管理数据读写生命周期的全流程视角，助力理解其在大数据场景中的应用价值。

原文：https://www.dremio.com/blog/the-life-of-a-read-query-for-apache-iceberg-tables/

Apache Iceberg 101

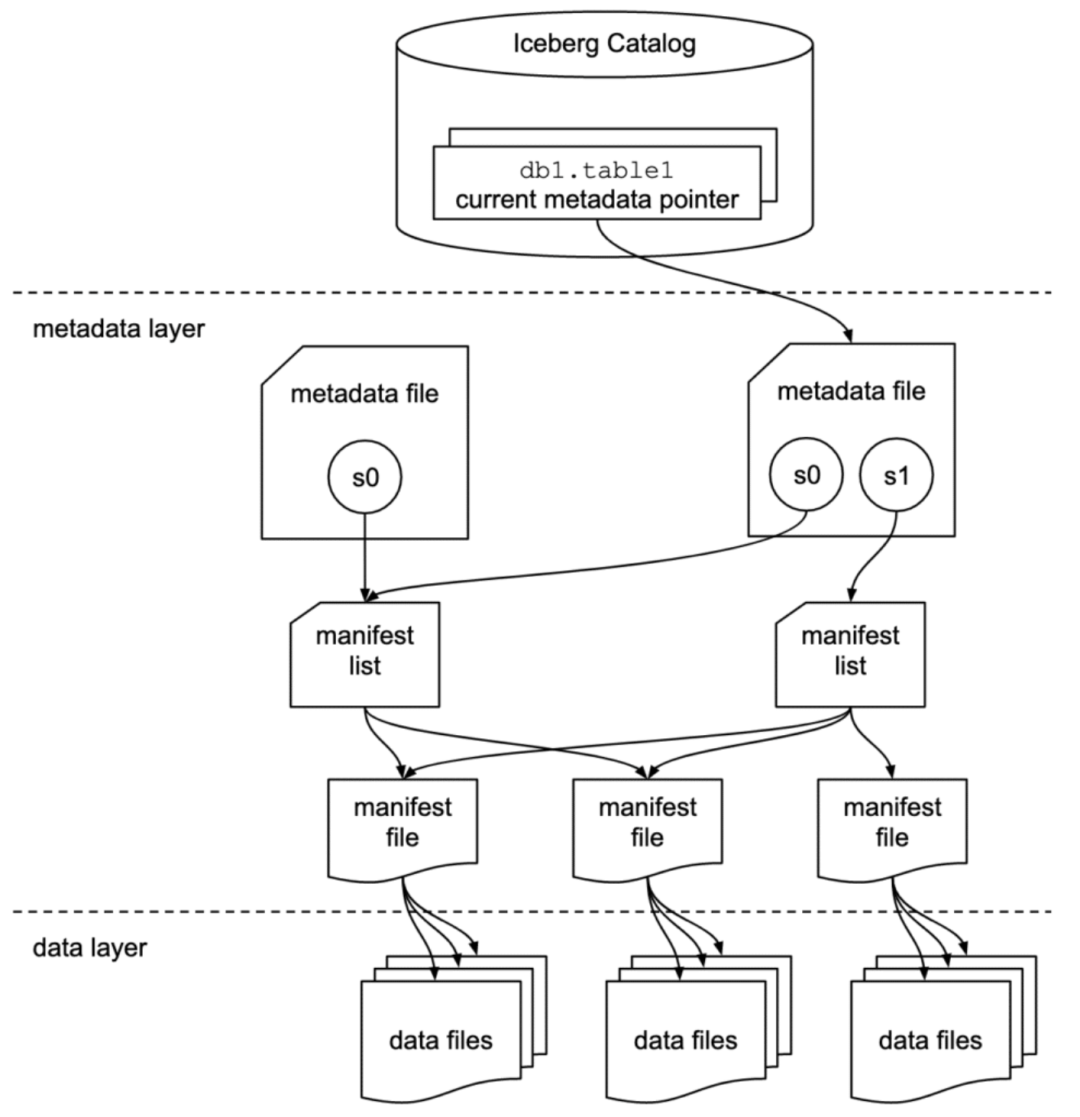

存储层的结构如下：

Data Layer

• Data files

  – Parquet or ORC 的存储格式，真实数据放这里

• Delete files

  – 被认为是删除的数据

Metadata Layer

• Manifest files

  – 一个快照的子集，这些文件用于追踪这些子集中独立的数据文件，以及进一步的元数据裁剪

• Manifest lists

  – 定义一个表的快照，列出构成这个快照的所有 manifest文件，以及进一步裁剪的元数据

• Metadata files

  – 定义表，跟踪 manifest lists，当前以及前一个快照，schemas，以及 分区 schemas

The Catalog

• 这个指定当前的元数据文件，可以提供类似数据库的事务保证，以及元数据存储功能

官网的描述信息

• Snapshots 格式细节描述

• Manifests 格式细节描述

• Table Metadata

• JSON serialization

How a Query Engine Processes the Query

基于order表的查询，表结构

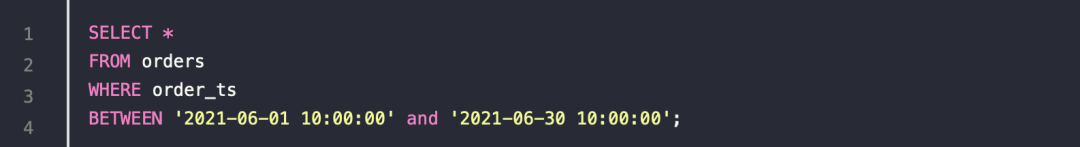

查询语句

Metadata Qeruy

查询首先被提交到 engine，然后被解析，engine 需要知道这个表的元数据，才能做plan

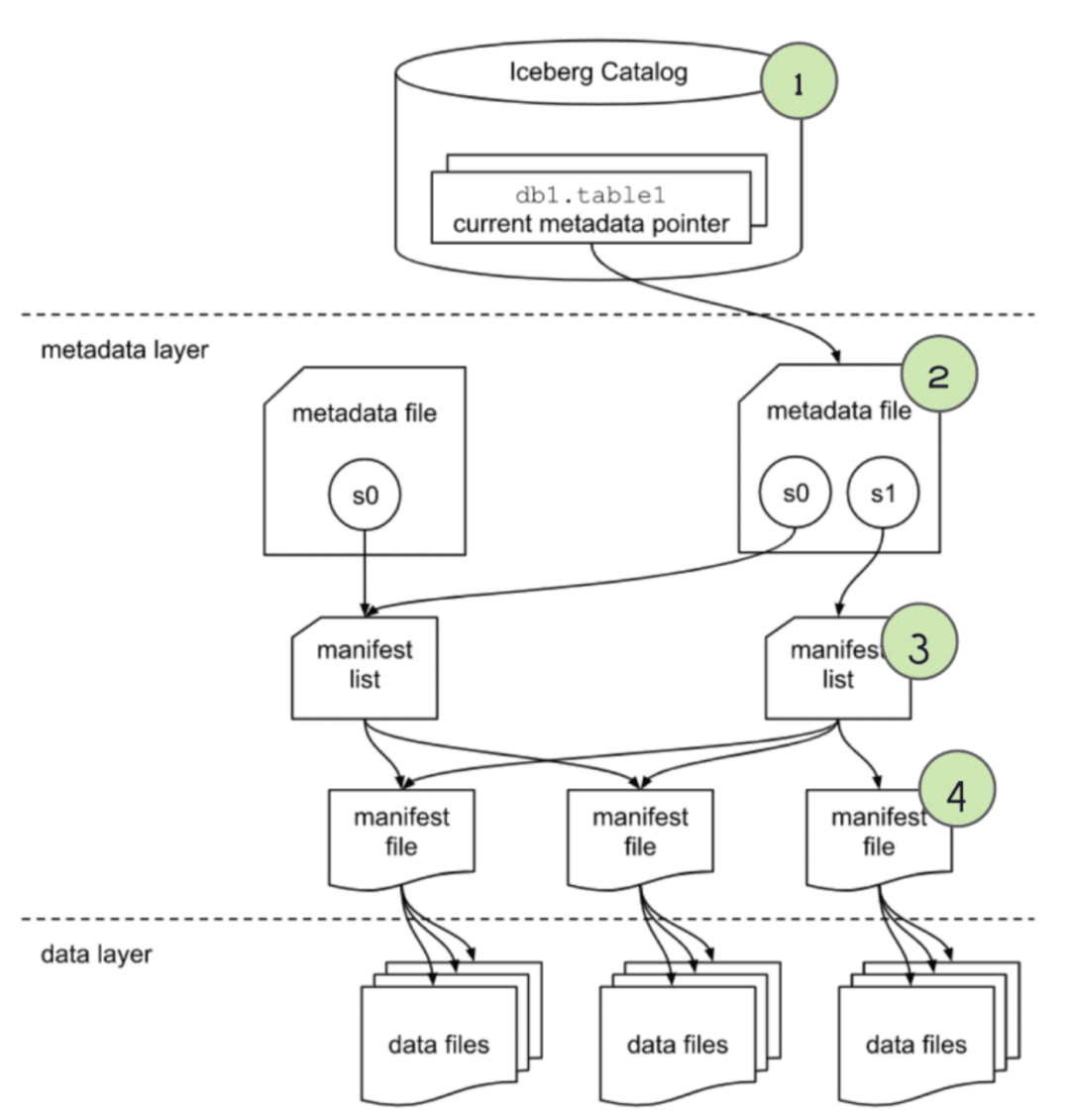

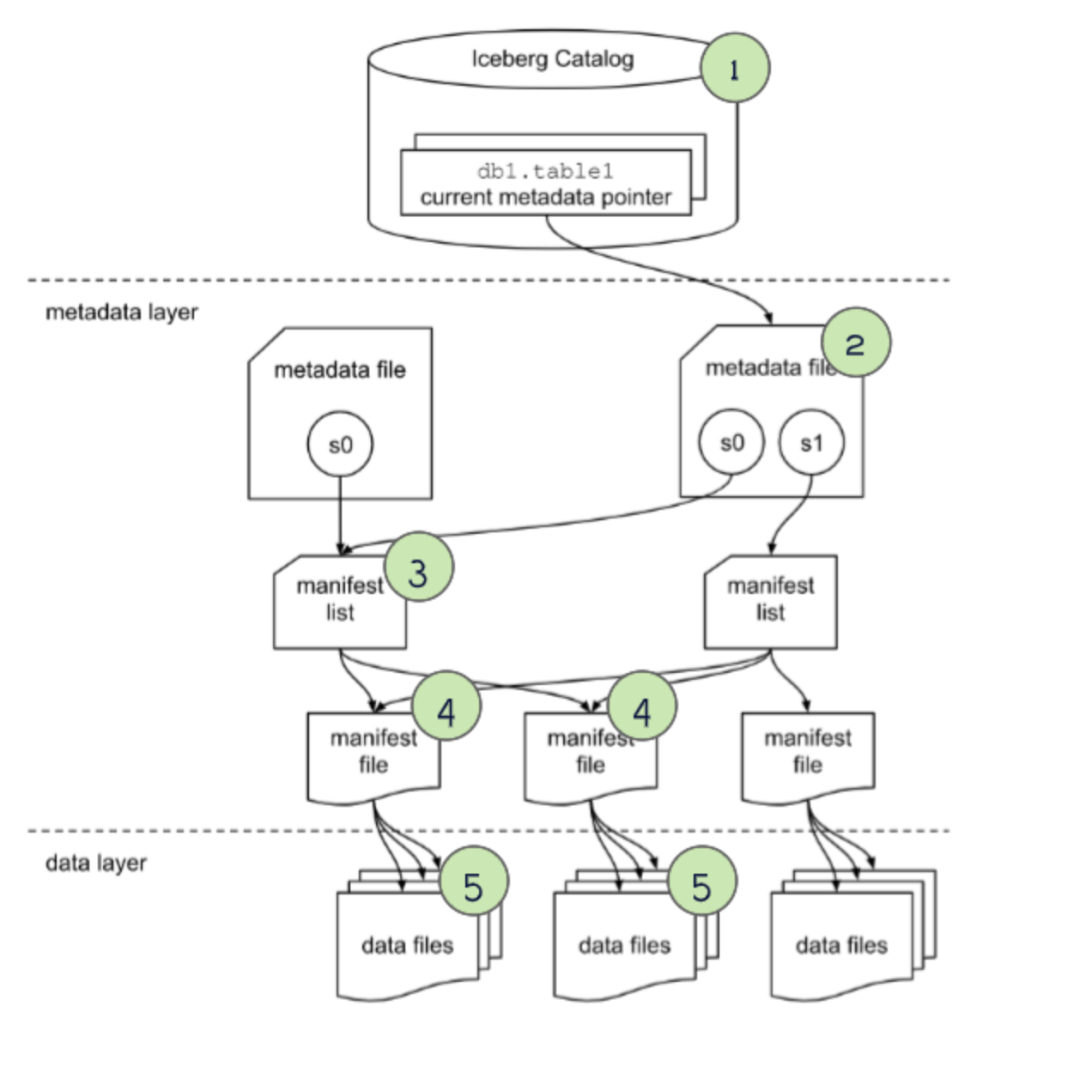

查询元数据，四个步骤执行过程如下：

第一步，获取 catalog，根据 catalog 获取 orders 表的当前元数据文件

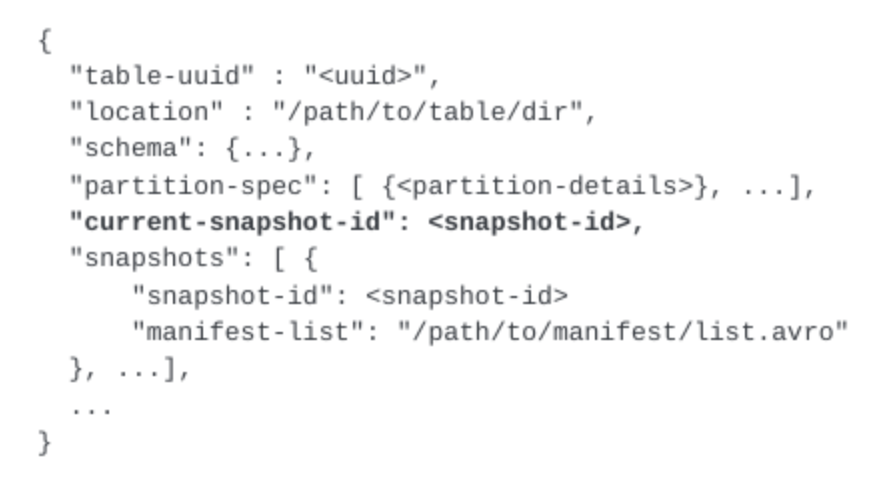

第二步，通过 order 表的最新的元数据，可以

• 拿到表的 schema

• 表的分区信息，之后在 plan 中可以做裁剪

• 当前快照的 “manifest list” 可以知道 需要再进一步扫描哪些文件

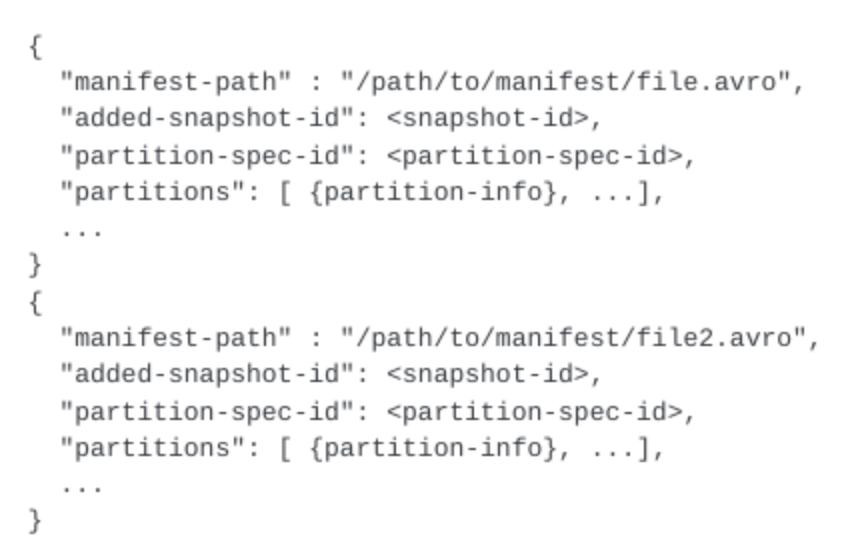

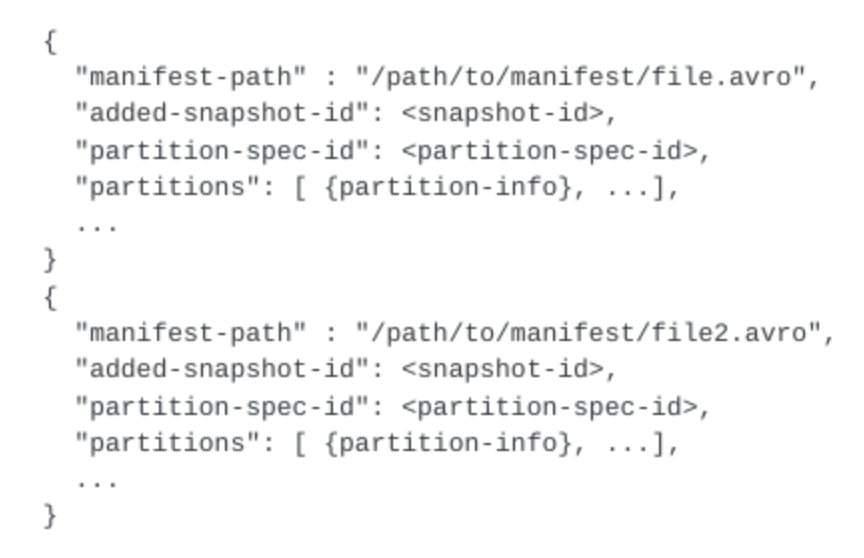

第三步，通过 manifest list 文件，我们可以再进一步

• partition-spec-id，可以拿到分区的 schema信息，当前的 order 只有一个分区

• 每个分区还包含了一些统计信息，通过 lower 和 upper 边界，可以可以确定 是否要跳过这个分区

• 当后面拿到 manifest file 时候还可以再做进一步的 skip

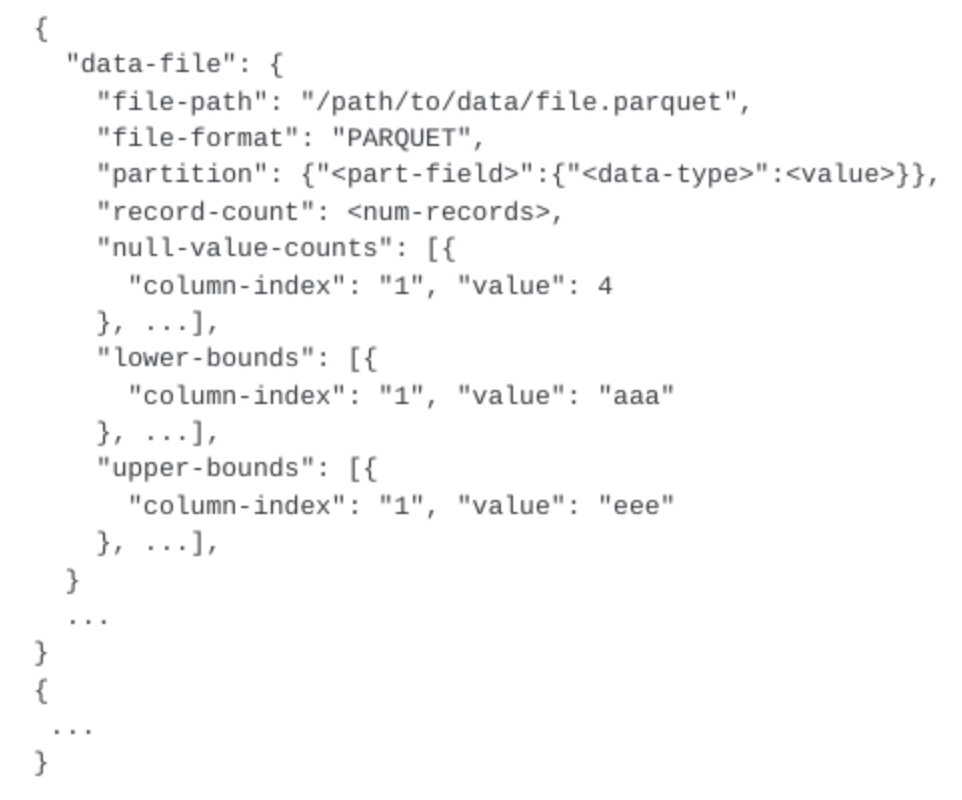

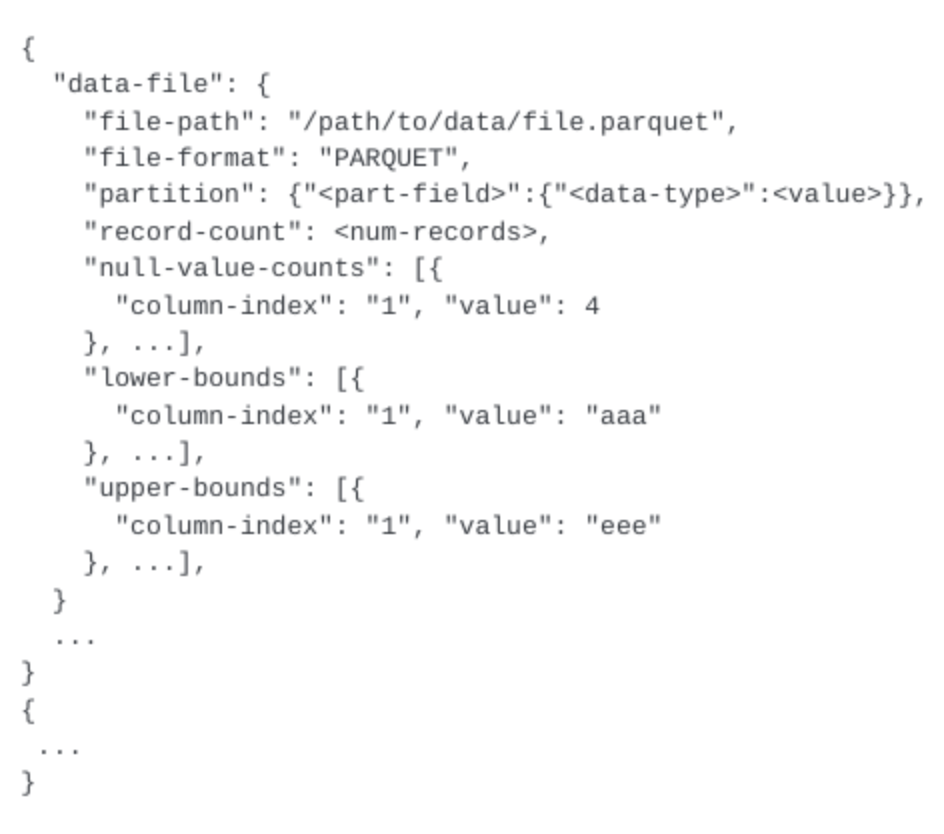

第四步，根据每个 manifest file 文件，可以继续做裁剪，然后获取每个文件对应的 data

• schema-id， partition-id 包含的就是数据文件信息

• 内容的类型，比如可以跳过 delete类型的数据

• 列中包含了 value内容、唯一值、lower、upper信息，可以做裁剪

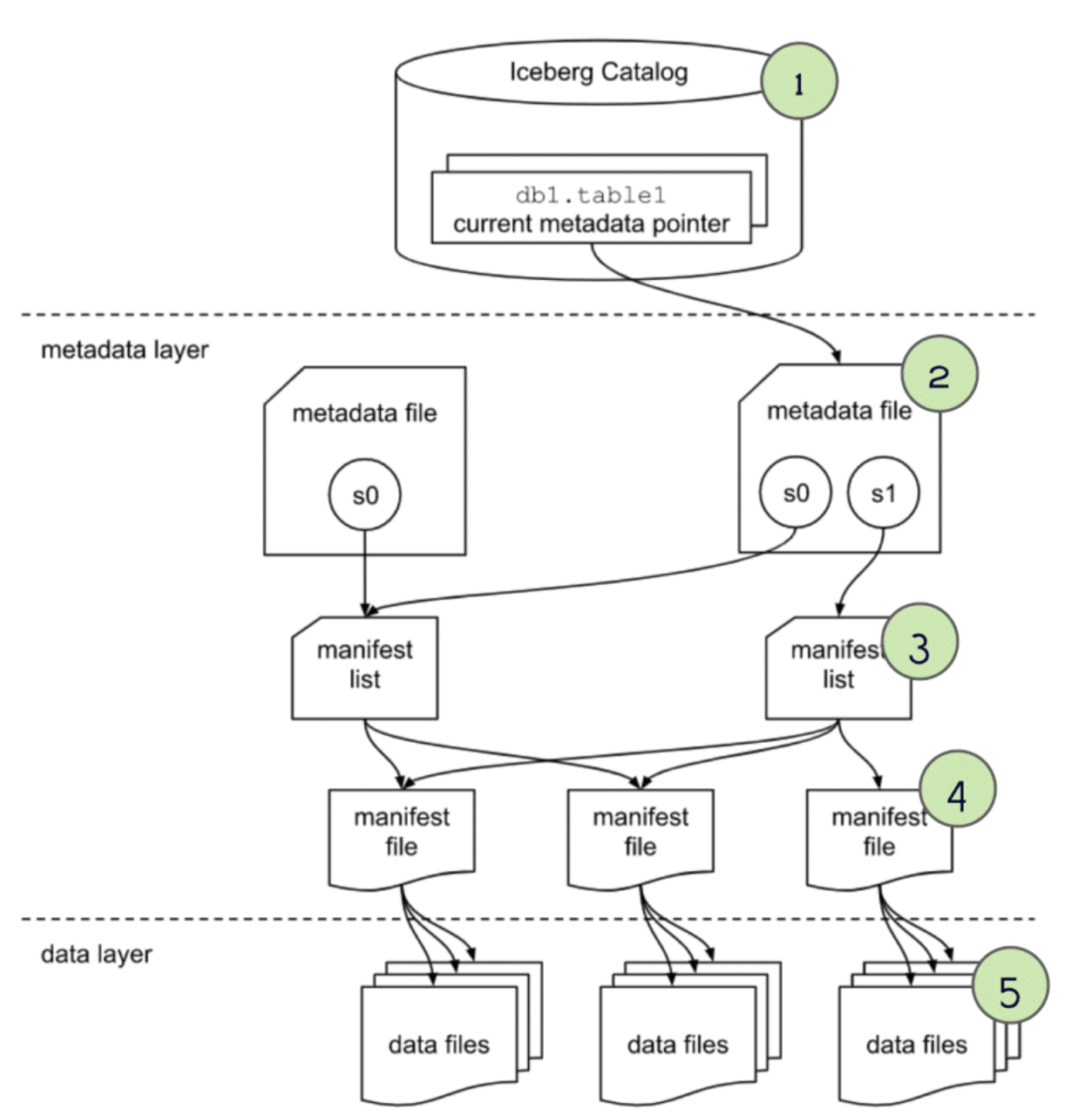

Performing the Scan and Returning the Results

经过上面几次 裁剪后，真正要扫描的数据文件就很少了
parquet 文件本身也包含 min/max信息，还可以继续在文件级别继续 裁剪

Time Travel

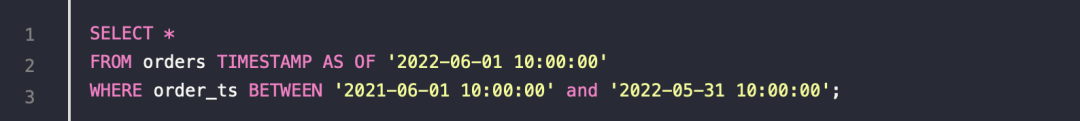

查询前一个版本的信息

这里使用了 TIMESTAMP AS OF ，用作 time travel 用的
完整的执行过程如下：

通过最新的 快照，可以：

• 通过比较快照 id，或者 快照的 timestamp，找到 AS OF 之前的快照

• 获取这个表的 schema

• 获取查询分区，用于裁剪，以及目标快照的 manifest list

跟普查查询类似，找到 manifest list 文件

• 通过 partition-spec-id，可以知道分区信息

• 分解分区的统计信息，lower 和 upper做进一步裁剪

• 在这里可以 skip 大量不需要的分区

对于 manifest files

• schema-id、partition-id 对应于数据文件

• 跳过 delete 类型的文件

• 根据 统计信息，如 lower、upper，做裁剪

接下来就是 scan 数据文件，因为前面已经 skip 了大量的文件，此时需要扫描的文件就少很多了
parquet文件本身也可以做谓词下推，进一步减少读取的数量
整个过程，其实跟普通的读取差不多

How a Query Engine Processes the Write

Insert

查询语句

执行过程

1. 查询被提交到 engine，解析，之后查询引擎开始解析

2. 获取 catalog，拿到 schema，尽管只是append，但要确认两件事

• 确保满足表的 schema，以及哪些字段不能为 null

• 获取表的分区，确定如何组织写入的数据

1. 写入数据

• 因为是 insert，所以不会对已有文件造成影响，只要写入新文件即可

• 写入时根据表的分区 schema信息做写入

• 如果设置了排序顺序，并且engine 也支持，则写入也会按照指定要求写入

1. 写入元数据

• 写入每个 manifest file 文件，每个文件包含了数据文件的具体路径，每个列的统计信息等

• 将本地快照中新增的 manifest file，已经存在的 manifest file，一起写入到 新的 manifest list 中

• 在这个 manifest list中，包含了所有 manifest file 的路径，以及每个文件的信息，如每个分区的 lower和upper等

• 创建一个 metadata file用来汇总表信息，包含文件路径，以及 manifest list 信息等

1. 提交

• engine 再一次获取 catalog，以确保在写入的同时，没有新的快照出现

• 这是为了防止并发写入冲突

• 当出现冲突时第一个写入成功，后面的写入者会重试 3 或者 4，直到成功或者 重试失败退出

• 读取的时候总是拿到最新的快照，所以并发写入还没有提交时不会有影响

Delete

语句

执行过程

1. 发送请求到 engine，准备解析

2. 获取 catalog拿到最新的 metadata file

• 根据表的分区信息，确定如何写入数据

• 获取当前的 序列ID，事务序列ID， 假设在完成之前没有其他的写入冲突，利用了 OCC 机制

1. 写文件

• 写策略取决于表的删除策略：“copy-on-write” (COW) or “merge-on-read” (MOR)

如果是 copy-on-write

• 通过元数据，识别出哪些文件包含删除的数据

• 完整的读取这些文件，确定删除的内容

• 写一个新文件替换这个快照中的文件，新文件中不包含被删除的内容

如果是 merge-on-write 避免了重写数据文件，但包含了墓碑的删除数据文件，读取时需要进一步处理，包含两种删除

• Position deletes

• Equality deletes

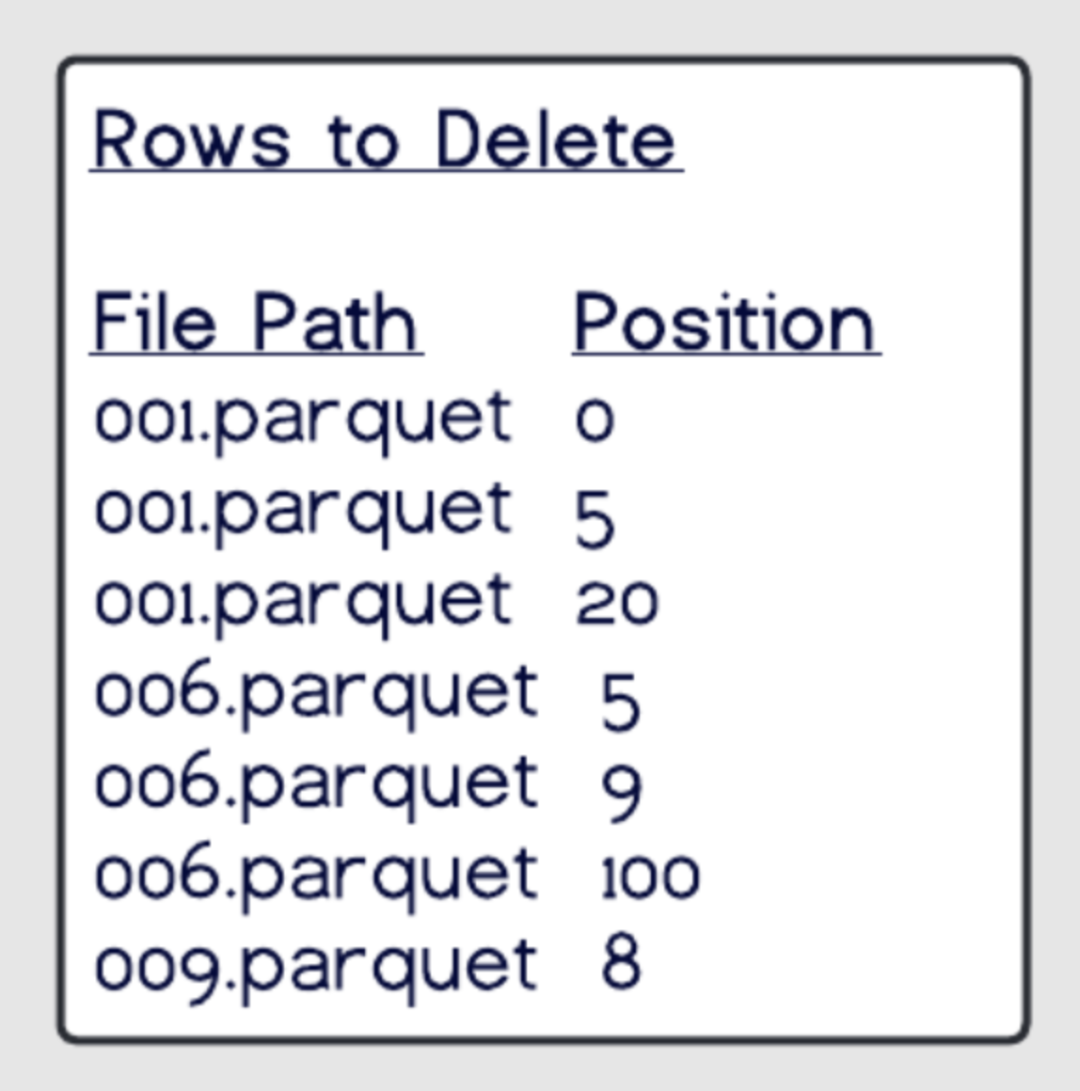

Position deletes

• 通过扫描元数据，确定哪些文件被删除

• 通过扫描数据文件，确定要删除的记录位置

• 在分区中写一个删除类型的文件，记录了哪些记录是按位置从 哪些文件中删除的

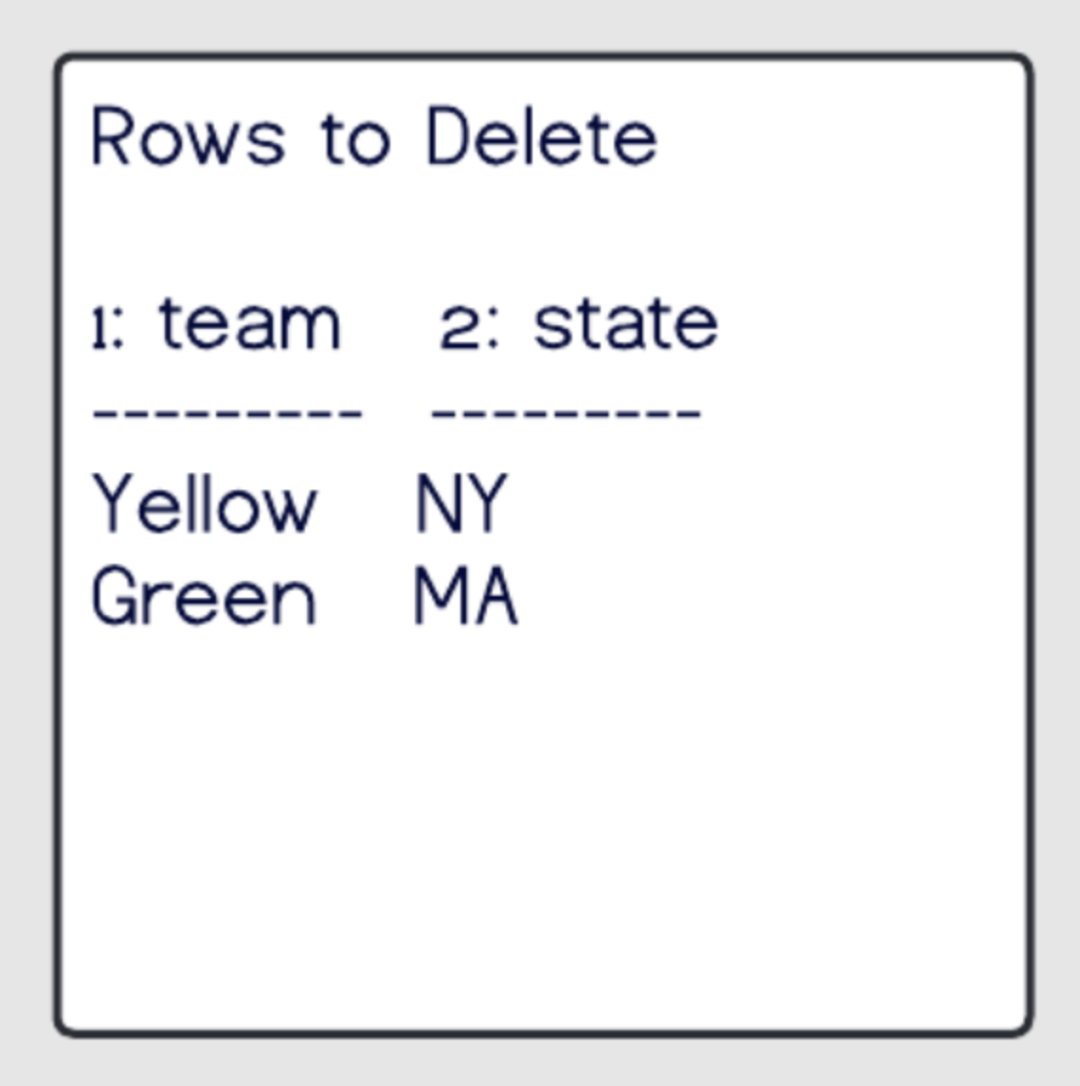

Equality deletes

• 不需要扫描任何文件，只需要写一个删除类型的文件，列出哪些行中的值要被删除

• 在读取时，根据删除类型文件和分区中的数据记录做重建，这个操作代价很高

• 原始的文件仍然被保留，当后续读取时，会根据 删除类型文件，旧文件做合并处理

1. 写元数据文件

• 开始写入 manifest file，每个文件包含 数据文件的路径，以及文件的 列统计信息，lower和upper等

• 将新的 和存在的 manifest files文件一起当做一个快照，写入到 manifest list 中

• 在新的 mainfest list中包含所有 manifest file 的路径，以及统计信息，如增加了多少数据，lower、upper等

• 再写入 metadata file，记录表的汇总信息，包括manifest list的路径和相信信息

1. 提交记录

• 再次获取 catalog，同时确保在写入时候，没有出现新的快照

• 同样也是为了预防并发冲突的，失败会继续重试

• 读取总是拿到最新的快照，正在写入的不会影响读取

Upsert/Merge

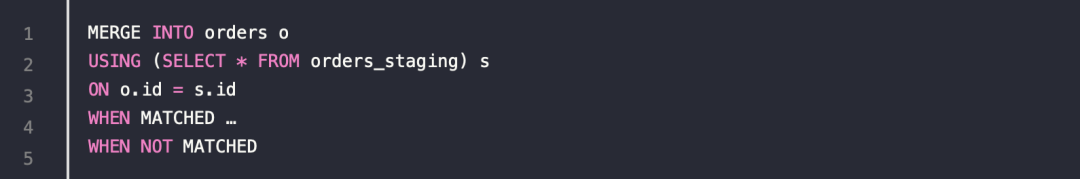

语句

执行过程

1. 解析查询，准备建立查询计划

2. 检查 catalog

• 校验表的 schema，确认非空字段，获取分析信息

• 获取当前的 序列ID，事务序列ID，使用 OCC 做并发控制

1. 写数据文件

• 同时从源、目标读取数据文件放入内存中，然后做匹配，比如根据 id 做比较，

• copy-on-write，只要匹配更新任何一行，整个文件都需要读取，重写

• merge-on-read，生成新的更新/删除/插入 数据文件，读取时会忽略旧的文件，只有更新的数据在内存中，占用内存会减少

• 如果 WHEN MATCHED 匹配，则做更新，则做插入操作

1. 写元数据

• 跟之前的一样，写入 manifest files，以及数据文件路径、统计信息

• 当前快照中已经存在的 manifest file，跟新的一起，写入到 manifest list中，以及manifest file 的路径和统计信息

• 写入metadata file汇总表信息，包含 manifest list路径和信息等

1. 提交

• 再次获取 catalog信息，确保这段时间没有写冲突，如果有冲突则继续重试

• 利用了OCC 做并发控制，快照隔离级别，串行化隔离级别，来确保 ACID 事务
