从原理到演进：vLLM PD分离KV cache传递机制全解析

news 2025/11/11 7:23:04

KV cache是vLLM的基础，KV值的传递是PD分离实现的关键，目前vLLM中由kv_transfer模块（包括两个版本V0/V1）完成。在KV cache传递过程中要考虑哪些问题，传输会不会成为系统的瓶颈？本文主要讨论PD分离下KV cache传递机制，对过程中可能遇到的问题、未来演进方向进行探讨。

1 KV cache传递常见问题

训练/推理过程中，数据在跨设备之间的传递已较为普遍，KV值在P/D之间传递可以认为是一个子类应用，因此在实现方式、带宽、延时、计算通信重叠等方面都会遇到与模型分布式训练/推理类似的问题。这里讨论几个KV传递当前常见的问题：

1.1 传递的常见方式有哪些？

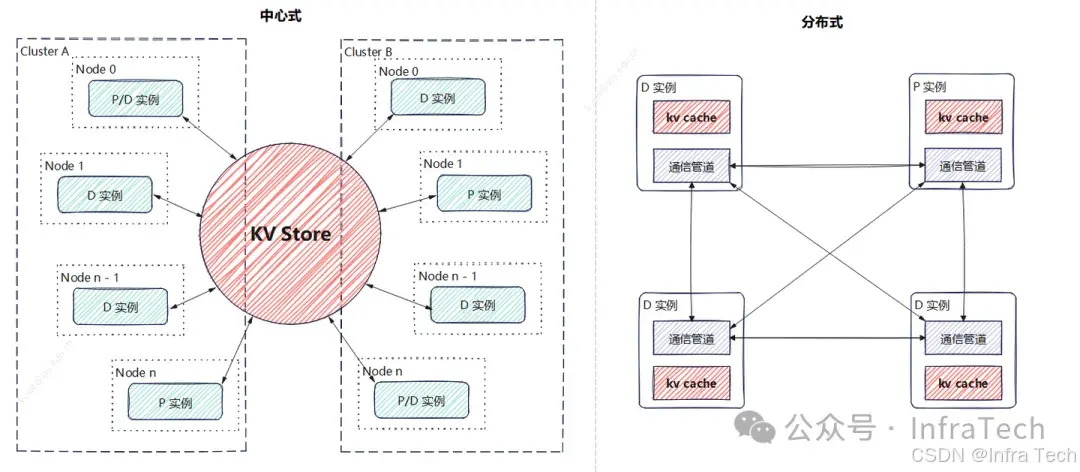

根据目前一些框架的形式来看，主要有中心存储和离散式（分布式）两种方式，当然也可以是两者的结合。所谓中心存储就是建立一个跨设备的KV store，由它统一管理KV值，包括KV的增、删、查、传递等工作，推理实例（P/D）连接KV store后只需负责往里面增、查数据。另一种是分布式：P2P的方式进行数据传递，各个实例分别管理自己的存储，比如一个P实例计算完成后，向目标D实例建立通信完成KV值传递，这种方式没有统一的传递中介。在这里插入图片描述
两种方式各有利弊：中心存储能够构建更大的集群管理体系、充分利用各种存储介质、传输通道，计算重用的效能更高，但性能在某些情况下可能会较差（取决于系统设计），维护成本较高；离散式的优势是架构清晰，性能更好，但扩展性、链路稳定性都不理想。

两种方式可以混用，但目前Mooncake、Dynamo等主流推理解决方案更倾向于中心存储的方式，把传递中的复杂度问题内部解决。
在这里插入图片描述

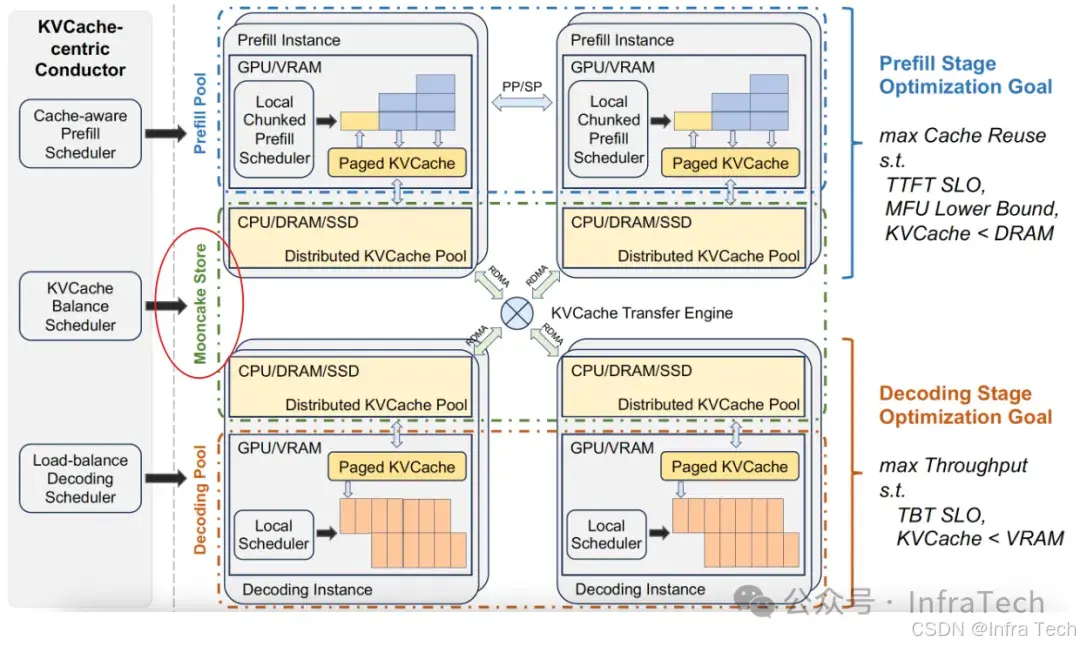

Mooncake的中心存储

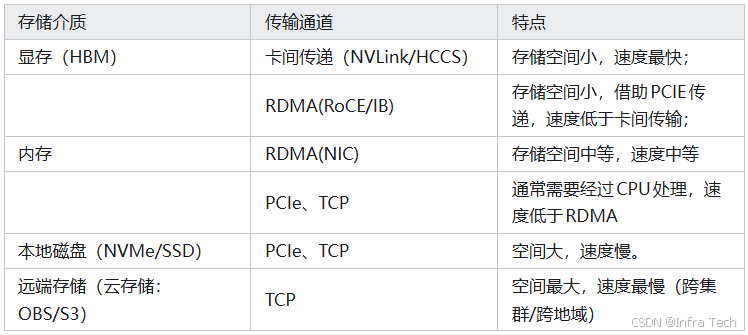

这里简单罗列存储介质和传输方式：
在这里插入图片描述

1.2 配合模型并行传递需要注意的问题？

当加载模型过大时一般需要用到模型并行（TP、PP、EP、SP等）。而这会使得模型计算的KV值分散在各个rank设备中（GPU/NPU），而P模型和D模型的分布式策略可能还不一样，比如P实例用TP4、EP1，D实例用TP1、PP2、EP4，这样P和D实例无法直接进行一对一的rank传递。
在这里插入图片描述
若切分策略相同，可以找副本位置进行传递，这样效率更高，比如直接用NCCL的P2P通信；当切分方式不一样时，就需要考虑先聚合后传递再分发的方式，比如让TP组中rank0进行汇聚后传递，但这样可能不能充分利用传输链路的优势（如NVLink）。

当然KV blocks的尺寸足够细时，不用聚合，但会引发一个新问题，多个rank要从相同rank拉数据，这样是否会因冲突产生阻塞，导致效率降低？是值得考虑的。

1.3 KV cache传递一定是只有P端到D端吗？

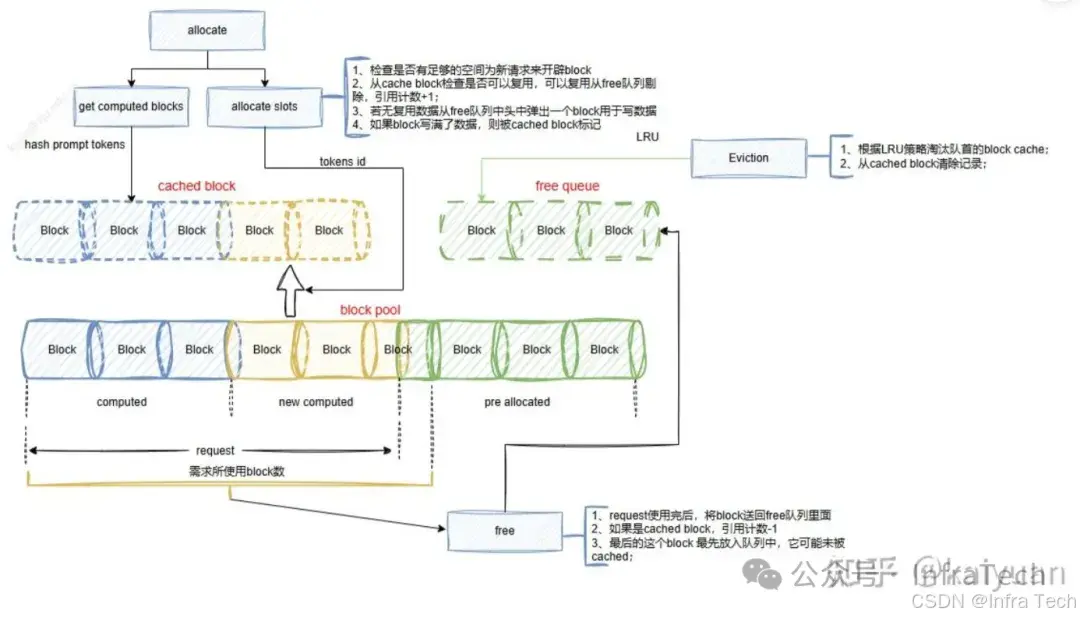

PD分离多对多模式，P和D之间任意映射都要能完成。在vLLM 有prefix cache功能，可以利用历史计算数据，存在一种情况：D端的block保存的数据，P端是否能够利用？根据prefix cache的block管理来看（如下图）这完全是可能的。所以P可以从D拉取已计算数据。

在这里插入图片描述
顺便提一下，在vLLM的V1版本中D的调度逻辑可以设计成：KV cache先本地查找匹配，然后再从远端获取。这样当本地已有匹配值时，避免从P实例去拉取重复的KV值。

1.4 KV传输与模型计算传输是否会争抢带宽？

这里分两种情况：按模型整体计算传输、按层计算传输。按模型整体计算传输是指一个请求的P处理全部结束再传输KV值，通常该情景下能够错开通信链路的使用，不会出现带宽争抢，但也存在一些极端情况，模型计算速度快于传输速度。出现上一个请求的KV传递还未结束下一个请求的计算就需要使用通信链路的情况；

另一个是按层计算（或者按block）传递：完成一个单位的KV cache计算时向下一阶段的D实例立刻进行异步传输，这种方式能够避免串行带来的性能下降（可能），但也需要考虑当模型计算的通信带宽使用较满时，两者会出现带宽争抢。
在这里插入图片描述

2 vLLM的现状分析

vLLM的PD分离在前面文章中有过简单方案分析(vLLM PD分离方案入门：核心概念、优势与适应场景梳理
)，提到了两个关键点：

目前vLLM架构正在调整，所以许多特性有两套方案；
PD分离方案目前处于原型探索阶段。

目前，KV cache传递机制在kv transfer中实现（vllm/vllm/distributed/kv_transfer/），存在V0和V1两个版本。V1的版本迭代速度较快，代码可能会出现较大改动，这里以0.8.5版本进行现状分析，主要了解目前架构和接口设计。

2.1 V0版本

KV cache的传递在PD实例之间通过连接器（Connector）完成，目前V0版本的结构如下图所示，是典型的生产者-消费者模式。connector里面包括查询缓冲（Lookup Buffer）、传递管道（pipe），还有生产者（producer，P实例）、消费者（consumer，D实例）。
在这里插入图片描述

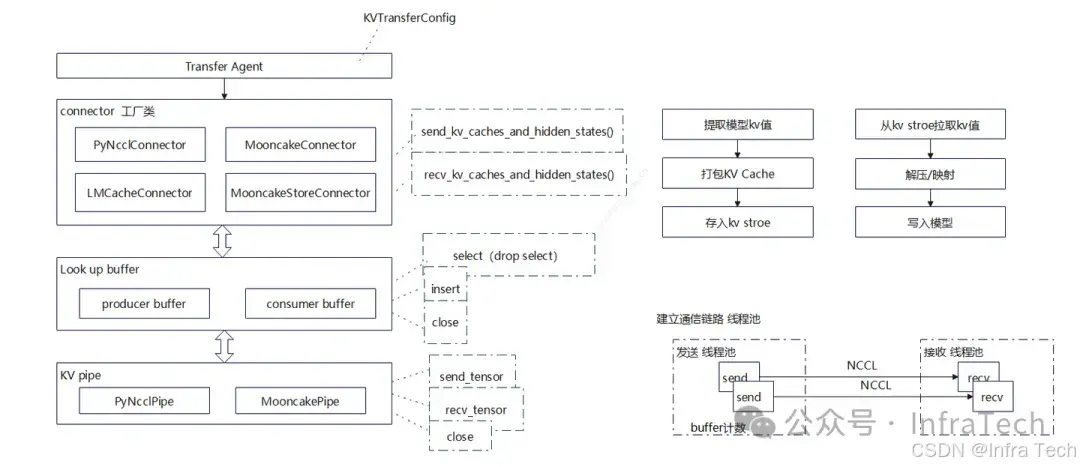

架构上：pipe负责数据传递、buffer负责构建一个FIFO队列缓冲数据、connector在上层负责操作的协调并对外提供接口。它们的一些关键函数如下所示。

在这里插入图片描述
Connector模块

在connector的上层有一个transfer agent模块，它主要负责对外暴露调用接口，初始化里面调用工厂类（KVConnectorFactory）根据KVTransferConfig来决定使用什么connector。

class KVTransferAgent:def __init__(self,rank: int,local_rank: int,config: "VllmConfig",):self.config = configif config.kv_transfer_config is None:raise ValueError("KVTransferConfig is not set in the VllmConfig,"" cannot initialize KVConnector.")assert self.config.kv_transfer_config.is_kv_transfer_instance, "KV"\"TransferAgent should only be used when kv_connector is set."# 工厂类的作用self.connector = KVConnectorFactory.create_connector_v0(rank, local_rank, config)

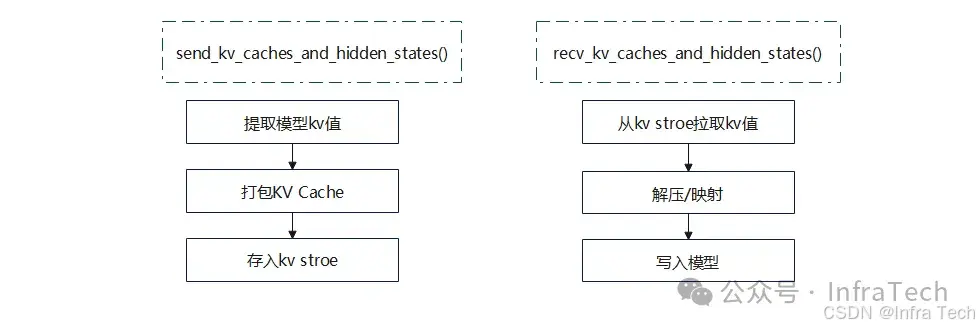

connector基类的定义参考：vllm/vllm/distributed/kv_transfer/kv_connector/base.py，基类函数主要是两个：发送函数（P调用）、接收函数（D调用）。其操作逻辑如下所示。

在这里插入图片描述
connector的具体实现，可以根据不同的存储库来实现，目前V0版本中当前已注册的工厂类如下：`

KVConnectorFactory.register_connector("PyNcclConnector","vllm.distributed.kv_transfer.kv_connector.simple_connector","SimpleConnector")KVConnectorFactory.register_connector("MooncakeConnector","vllm.distributed.kv_transfer.kv_connector.simple_connector","SimpleConnector")KVConnectorFactory.register_connector("LMCacheConnector","vllm.distributed.kv_transfer.kv_connector.lmcache_connector","LMCacheConnector")KVConnectorFactory.register_connector("MooncakeStoreConnector","vllm.distributed.kv_transfer.kv_connector.mooncake_store_connector","MooncakeStoreConnector")

Lookup Buffer模块

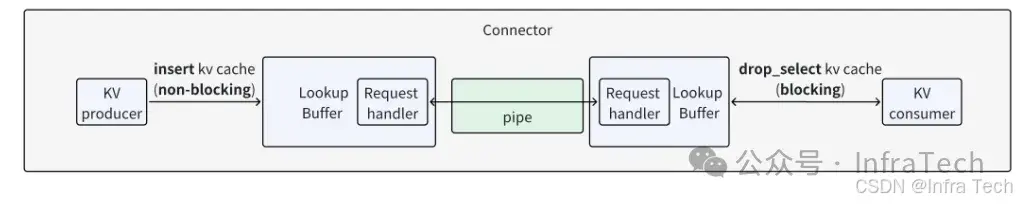

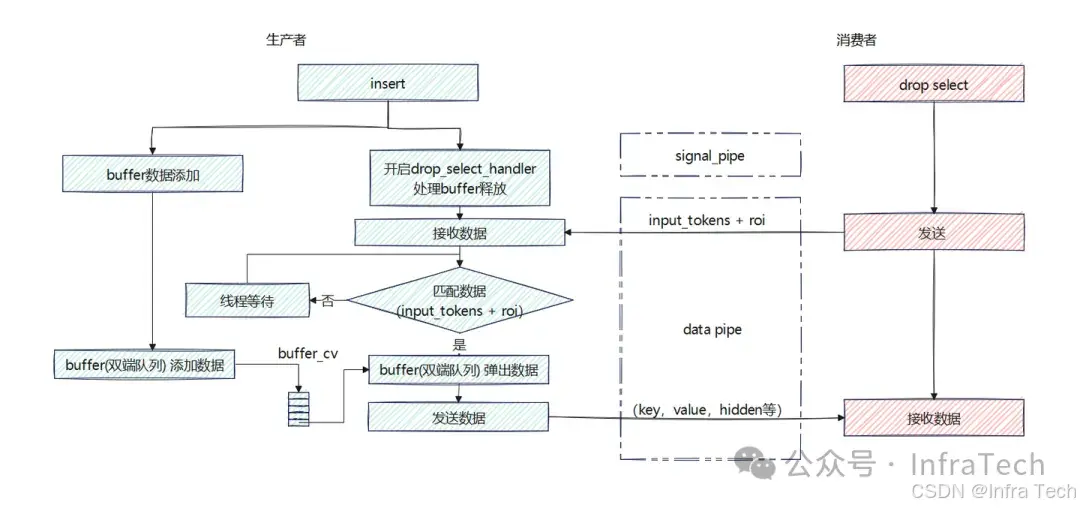

查找缓冲主要用于构建一个FIFO队列的数据缓冲区，它能保证数据传递顺序，控制数据占用的显存量，主要的对外接口是insert（生产者调用）、drop_select（消费者调用），其大致逻辑如下图所示。生产者侧会创建一个buffer（双端队列），insert函数会在主线程中将KV数据添加到队列，同时创建一个后台子线程drop_select_handler，负责从buffer中取出数据并发送给消费者。生产者与消费者之间的通信有两个步骤，首先，消费者会发送input_tokens和roi，生产者根据这两个信息判断KV cache数据是否已计算完成，若已完成则将key、value、hidden等数据发送给消费者。
在这里插入图片描述
这里用一段代码解释一下roi的作用：

取值操作操作：
input_tokens = torch.tensor([1, 2, 3, 4, 5])
roi = torch.tensor([False, True, False, True, False], dtype=torch.bool)
result = input_tokens[roi]
print(result)  # 输出：tensor([2, 4])POP操作：
原始 buffer: [10, 20, 30, 40, 50]
input_tokens: tensor([1, 2, 3, 4, 5])
roi: tensor([False,  True, False,  True, False])
buffer.pop(input_tokens, roi)
处理后的 buffer: [10, 30, 50]

Pipe模块

pipe用来进行具体的数据传递，对外接口：

class KVPipeBase(ABC):"""This class provides an interface for sending and receiving tensors, orNone, by distributed communications."""@abstractmethoddef send_tensor(self, tensor: Optional[torch.Tensor]) -> None:"""Send a tensor, or None, via the pipe."""raise NotImplementedError@abstractmethoddef recv_tensor(self) -> Optional[torch.Tensor]:"""Receive a tensor (can be None) from the pipeline."""raise NotImplementedError@abstractmethoddef close(self) -> None:"""Close the pipeline and release resources."""raise NotImplementedError

以PyNcclPipe为例，用于在分布式环境中实现张量及其元数据的发送和接收功能，里面的一些关键步骤：

配置与设备选择：保存传入的配置信息 ‘KVTransferConfig’，并根据配置或传入的参数选择设备（CUDA 或 CPU）。
分布式连接建立：使用 ‘StatelessProcessGroup’ 创建一个分布式进程组，通过 'barrier’方法确保连接正确初始化。
发送和接收实现选择：根据设备类型选择合适的发送和接收实现，对于 CUDA 设备使用
‘PyNcclCommunicator’，对于 CPU 设备使用 ‘StatelessProcessGroup’ 的对象发送和接收方法。

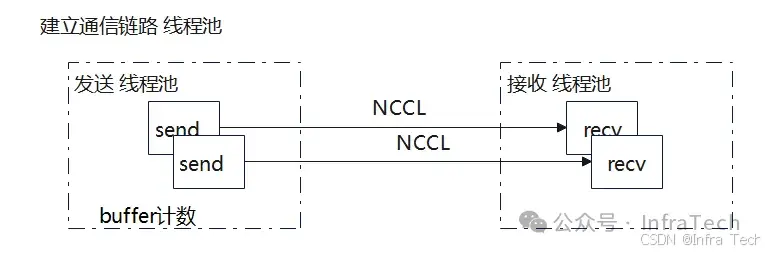

传输相关变量初始化：初始化传输线程池、缓冲区大小和缓冲区大小阈值。

2.2 V1版本

V1版本中PD的角色关系已变得比较模糊，P和D既可以是生产者也可以是消费者，而且默认开启prefix KV cache特性后P可以从D实例中获取已计算好的Block（虽然这个功能暂未实现）。

V1的transfer实现主要架构如下图所示，最大特点是connector有两个执行角色（Role）：scheduler_connector和worker_connector，分别在scheduler线程和worker线程中执行。scheduler负责指挥worker进行KV数据的传递，两者之间的信息桥梁是元数据（KVConnectorMetadata），worker通过metadata知道哪些KV值需要从远端加载。
在这里插入图片描述
考虑一个问题：KV connector按理来说只要让worker能调用就行，为什么在scheduler里面也要运行？

这个问题要从scheduler的重复计算功能角度思考，因为scheduler可以通过匹配利用历史计算数据（block），在远端的KV cache也可以认为是一种计算好的数据，但这些数据在远端，所以在PD分离场景下scheduler需要增加逻辑：让worker拉取远端KV、远端KV没获取完前request请求需要继续等待、本地不需要新计算block等。反过来，worker获取远端KV cache值刷新了本地block值需要告知scheduler。

Scheduler connector

connector基类里面包括scheduler端、worker端调用的函数接口，其中给scheduler用的主要是：

get_num_new_matched_tokens()：获取远端已计算的KV cache的token数量。
update_state_after_alloc() ：block开辟后，更新connector状态。
build_connector_meta()：构建元数据，scheduler告诉worker需要保持/加载哪些KV数据。

函数在scheduler的schedule()操作中调用，会改变num_computed_tokens的计算，创建worker交互的meta数据。但base类的操作不改变scheduler_output，也不改变队列执行顺序（扩展类可改变队列执行逻辑）。

# vllm/vllm/v1/core/sched/scheduler.py
# scheduler中的函数调用位置：# KVConnector: update internal state after allocation.# This information is used to determine if a load is# needed for this request.if self.connector is not None:self.connector.update_state_after_alloc(request,new_computed_blocks + new_blocks,num_external_computed_tokens,)
# ...
# 计算远端已有kv数量，# Get externally-cached tokens if using a KVConnector.num_external_computed_tokens, load_kv_async = ((0, False) if self.connector is None elseself.connector.get_num_new_matched_tokens(request, num_native_computed_tokens))# Total computed tokens (local + external).num_computed_tokens = (num_native_computed_tokens +num_external_computed_tokens +num_prealloc_computed_tokens)
# ...# NOTE(Kuntai): this function is designed for multiple purposes:# 1. Plan the KV cache store# 2. Wrap up all the KV cache load / save ops into an opaque object# 3. Clear the internal states of the connectorif self.connector is not None:meta = self.connector.build_connector_meta(scheduler_output)scheduler_output.kv_connector_metadata = meta

Worker connector

worker connector主要接口是生产者端调用存储KV接口，消费者端调用的加载KV接口；两种角色与之配套的都有一个异步等待操作，支持按层传递，可异步执行。

bind_connector_metadata：绑定元数据;
start_load_kv：开始加载，消费端调用；
wait_for_layer_load：阻塞直到指定层加载结束，消费端调用；
save_kv_layer：开始保存层，生产端调用；
wait_for_save：阻塞直到所有保存完成，生产端调用；

#vllm/vllm/attention/layer.py
# worker connecotr 使用位置（attention部分）：
# ...
# 加载逻辑使用
def wait_for_kv_layer_from_connector(layer_name: str):if not has_kv_transfer_group() or not is_v1_kv_transfer_group():returnconnector = get_kv_transfer_group()forward_context: ForwardContext = get_forward_context()attn_metadata = forward_context.attn_metadataif attn_metadata is None:returnassert isinstance(attn_metadata, dict)connector.wait_for_layer_load(layer_name)# ...
# 保存逻辑使用
def maybe_save_kv_layer_to_connector(layer_name: str,kv_cache_layer: List[torch.Tensor],
):if not has_kv_transfer_group() or not is_v1_kv_transfer_group():returnconnector = get_kv_transfer_group()forward_context: ForwardContext = get_forward_context()attn_metadata = forward_context.attn_metadataif attn_metadata is None:returnassert isinstance(attn_metadata, dict)connector.save_kv_layer(layer_name, kv_cache_layer,attn_metadata[layer_name])

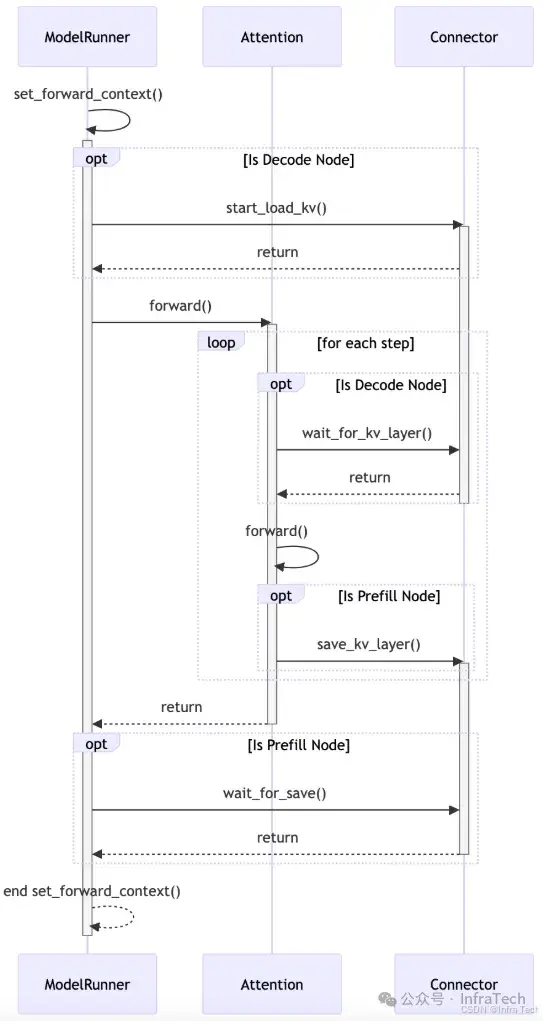

worker connector的接口start/wait由runner调用（ModelRunner模块），而attention调用存/读KV cache接口。相关PR：KV Connector API V1，大致的时序如下：
在这里插入图片描述

3 迭代的其它思考

3.1 控制信号的设计

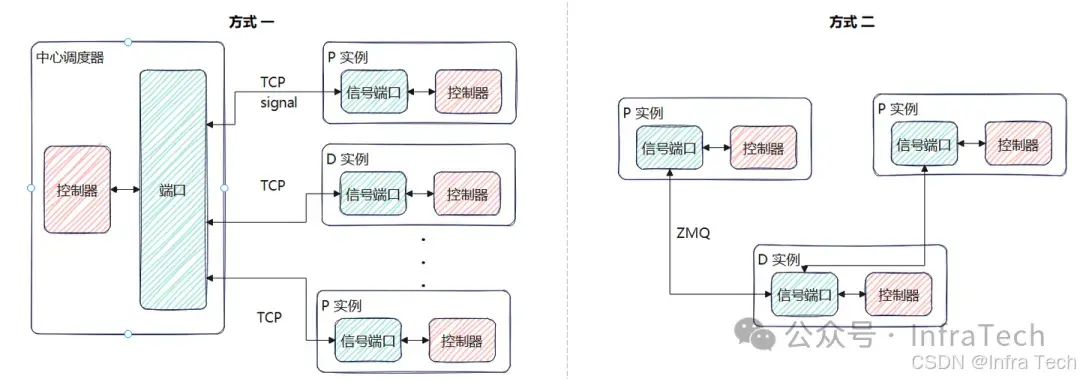

由于PD分离中P实例和D实例处于不同的机器中，P和D之间的执行动作协调肯定需要一个控制信号来处理，比如P实例告诉D实例KV cache的计算状态、D实例从P实例拉取KV值的时机选择、D实例拉取完KV值后告诉P实例可以释放本地的KV值等。虽然都是P和D之间进行数据传递，控制信号和KV值数据传递方式可以不共用链路，因为控制信号的信息量较小，一般用TCP这种就能满足要求，而且传递"绕远路"也并不影响性能，目前主要的方式有两种：直连、通过中心调度器传递。
在这里插入图片描述
虽然控制信号对速度要求不高，但其可靠性相关问题值得关注。如，控制信号如果丢失可靠性怎么保证？更具体的例子：D实例让P实例释放KV值，结果控制信号丢失了，P实例什么时候释放KV值？

方式的利弊：控制信号用中心调度"包办"的方式会增加调度器的处理逻辑复杂度，但实现起来比较简单直观，所以现在很多DIY版本的PD分离用这种方式较多；直连的方式是把处理逻辑下放到了执行器，执行器之间自己去搭建通信链路，可以避免信息传递的多次转手。

3.2 scheduler逻辑设计

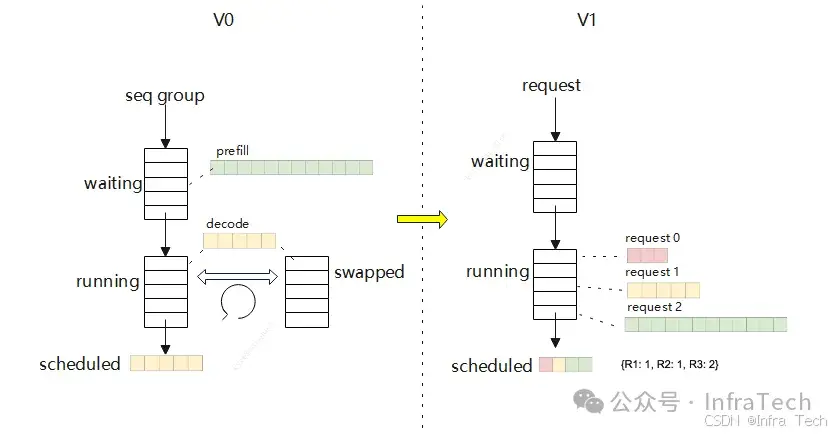

scheduler在V1的迭代中功能得到了简化，逻辑也变得更简单，带来的好处是执行效率更高，但connector需要在scheduler中执行，使得本来轻量的scheduler因为不同形态的connector模块的注入变得越来越沉重。
在这里插入图片描述
以5.13这个PR为例，为了nixl的合入引入了非常多的改动，暂时还不会对性能、cleancode构成质的影响，但后续扩展新connector逻辑能否保证？

# scheduler 的修改# 增加了一种状态：# P/D: skip request if still waiting for remote kvs.if request.status == RequestStatus.WAITING_FOR_REMOTE_KVS:is_ready = self._update_waiting_for_remote_kv(request)if is_ready:request.status = RequestStatus.WAITINGelse:self.waiting.popleft()skipped_waiting_requests.appendleft(request)continue
# 增加PD的处理逻辑######################################################################### P/D Related Methods########################################################################def get_kv_connector(self) -> Optional[KVConnectorBase_V1]:return self.connectordef _connector_finished(self, request: Request) -> tuple[bool, Optional[KVTransferParams]]:"""Invoke the KV connector request_finished() method if applicable."""if self.connector is None:return False, Noneblock_ids = self.kv_cache_manager.get_block_ids(request.request_id)return self.connector.request_finished(request, block_ids)def _update_waiting_for_remote_kv(self, request: Request) -> bool:"""P/D: check if the request_id is finished_recving.The finished_recving_kv_req_ids list is populatedon the previous steps()'s update_from_output basedon the worker side connector.When the kv transfer is ready, we cache the blocksand the request state will be moved back to WAITING fromWAITING_FOR_REMOTE_KV."""if request.request_id not in self.finished_recving_kv_req_ids:return False# Now that the blocks are ready, actually cache them.block_ids = self.kv_cache_manager.get_block_ids(request.request_id)num_computed_tokens = len(block_ids) * self.block_sizeif num_computed_tokens == request.num_tokens:num_computed_tokens -= 1self.kv_cache_manager.single_type_manager.cache_blocks(request,self.kv_cache_manager.req_to_block_hashes[request.request_id],num_computed_tokens,)# Update the request state for scheduling.request.num_computed_tokens = num_computed_tokens# Return that we are ready.self.finished_recving_kv_req_ids.remove(request.request_id)return Truedef _update_from_kv_xfer_finished(self,model_runner_output: ModelRunnerOutput):"""P/D: update the scheduler state based on the output.The Worker side connectors add finished_recving andfinished_sending reqs to the output.* if finished_sending: free the blocks# if finished_recving: add to state so we canscheduler the request during the next step."""# P/D: update recv and send status from last step.for req_id in (model_runner_output.finished_recving or ()):logger.debug("Finished recving KV transfer for request %s", req_id)self.finished_recving_kv_req_ids.add(req_id)for req_id in (model_runner_output.finished_sending or ()):logger.debug("Finished sending KV transfer for request %s", req_id)self._free_blocks(self.requests[req_id])

能否让scheduler中的connector也更轻量，将更多工作交给worker完成？值得关注

3.3 整体的可靠性设计

KV cache传递过程需要考虑数据中途传递失败的问题，失败后是重传还是丢弃本次计算内容。对于故障处理这个工作可以留给第三方插件（如LMcache或者Mooncake store）进行，也可以在KV connector内部实现一套传递故障容错机制，保证故障后能够自动重试、重计算等，使得推理正常完成。除了数据传递的可靠性，就是前面提到的传递控制信号的可靠性，也需要重点考虑。
目前vLLM的PD分离相关内容还没有在可靠性方面做太多考虑，如果自己实现PD分离，开始设计时不妨把数据、控制信号传输的可靠性考虑进去。
