曼彻斯特编码与差分曼彻斯编码的区别

定义

“曼彻斯特编码”和“差分曼彻斯特编码”是数字通信中常用的自同步线路编码方式，主要用于保证时钟同步、避免长时间 0 或 1 导致的码间失步问题

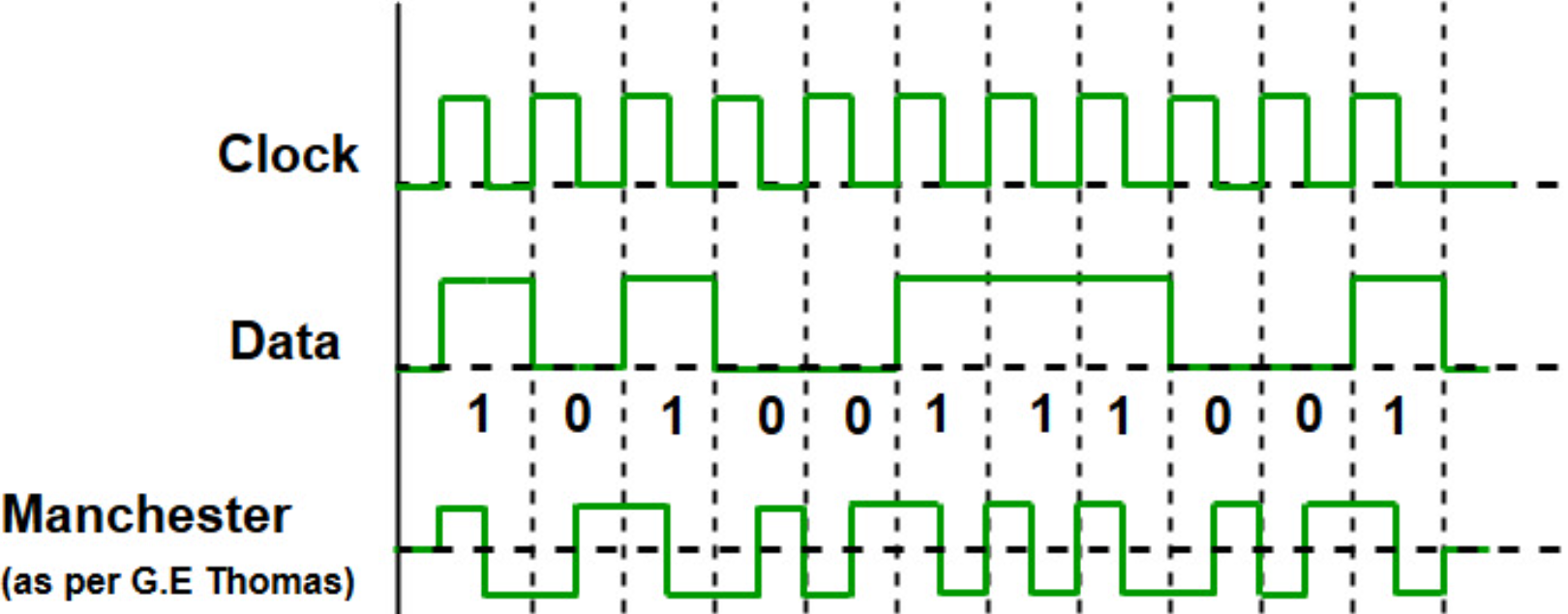

曼彻斯特编码

每个码元中间一定有电平翻转，这个翻转同时传输时钟信息 + 数据信息。
曼彻斯特编码的规则
以 IEEE 802.3（以太网）标准为例：
1 ：在码元中间从 高电平 → 低电平
0 ：在码元中间从 低电平 → 高电平
特点：
每个码元中间必有一次翻转 → 易于提取时钟
码元速率 = 2 × 数据速率（因为每 bit 有一次翻转）

差分曼彻斯特编码

“差分曼彻斯特编码”（Differential Manchester encoding）是 曼彻斯特编码的一种改进方式，
最大的特点是：
每个码元中间也有一次电平翻转，用来同步时钟，
但表示 0 和 1 的方式，不是看“翻转方向”，而是看起始处有没有翻转。

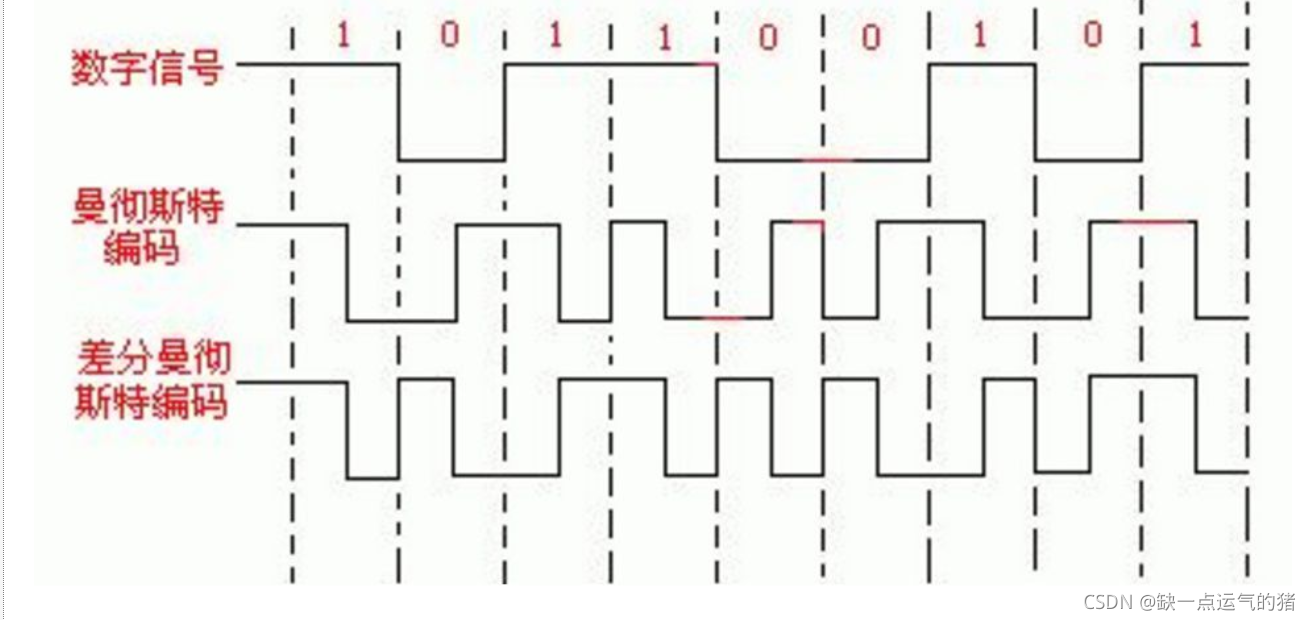

核心记忆：
曼彻斯特编码：电位高——>低表示1，电位低——>高表示0
差分曼彻斯特编码：和前一个周期对称表示1，一样表示0

注意：没有特别说明规则的情况下，曼彻斯特编码0和1的规则电位高——>低表示1，电位低——>高表示0，可以相反
