物联网边缘节点中的MEMS传感器低功耗设计实战

news 2025/10/10 10:27:59

引言：低功耗设计的必要性

随着物联网边缘计算需求的爆发式增长，数以亿计的边缘节点被部署在各种环境中。这些设备往往依靠电池供电且难以频繁更换，因此功耗直接决定了设备的使用寿命和运维成本。MEMS传感器作为边缘节点的"感官器官"，其功耗优化显得尤为重要。

据统计，一个典型的物联网边缘节点中，传感器部分功耗占比可达30%-60%。通过合理的低功耗设计，可以将设备寿命从数月延长至数年，大幅降低总体拥有成本。

一、低功耗设计基础理论

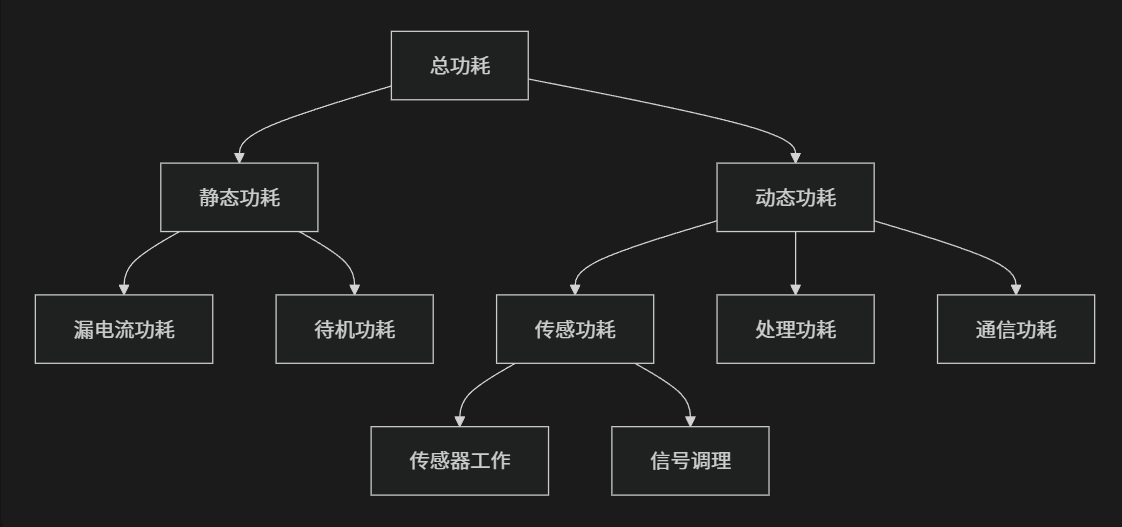

1.1 功耗组成分析

物联网边缘节点的功耗主要由以下部分组成：

1.2 关键功耗指标

工作电流：传感器在工作状态下的电流消耗
待机电流：传感器在待机模式下的电流消耗
唤醒时间：从待机到正常工作所需的时间
能量效率：每单位数据采集所消耗的能量

二、硬件级低功耗设计

2.1 MEMS传感器选型策略

选型考量因素：

参数	影响	建议值
工作电流	直接影响能耗	<100 μA
待机电流	决定静态功耗	<1 μA
唤醒时间	影响响应速度	<10 ms
供电电压	影响电源方案	1.8-3.3V

2.2 电源管理电路设计

动态电压调节

// 示例：基于STM32的动态电压调节
void adjust_sensor_voltage(Sensor_Type sensor, Voltage_Level level)
{
switch(sensor) {
case ACCELEROMETER:
if (level == LOW_POWER) {
set_voltage(VDD_1V8);
set_odr(1); // 降低输出数据率
} else {
set_voltage(VDD_3V3);
set_odr(100);
}
break;
// 其他传感器配置...
}
}

电源门控设计

使用负载开关：在传感器不工作时完全断电
多电压域：为不同传感器提供独立供电
软启动电路：避免上电冲击电流

三、系统级功耗优化策略

3.1 工作模式调度

智能唤醒机制

typedef struct {
uint32_t measurement_interval;
uint32_t active_duration;
Sensor_Mode current_mode;
uint32_t next_wakeup;
} sensor_schedule_t;
void optimize_sensor_schedule(sensor_schedule_t *schedule)
{
// 基于事件触发的自适应调度
if (detect_environment_change()) {
schedule->measurement_interval = FAST_SAMPLING;
} else {
schedule->measurement_interval = SLOW_SAMPLING;
}

// 预测性唤醒调整
adjust_wakeup_based_on_history(schedule);
}

3.2 数据驱动的功耗优化

自适应采样策略

// 基于数据变化率的自适应采样
void adaptive_sampling_control(void)
{
static float previous_value = 0;
float current_value = read_sensor();
float delta = fabs(current_value - previous_value);

if (delta < NOISE_THRESHOLD) {
// 数据稳定，降低采样率
set_sampling_rate(MIN_SAMPLING_RATE);
enter_low_power_mode();
} else if (delta > ACTIVITY_THRESHOLD) {
// 检测到活动，提高采样率
set_sampling_rate(MAX_SAMPLING_RATE);
wakeup_peripheral();
}

previous_value = current_value;
}

四、软件级优化技巧

4.1 低功耗驱动设计

传感器配置优化

// 加速度计低功耗配置示例
void accel_low_power_config(void)
{
// 1. 配置为低功耗模式
write_register(LIS2DH_CTRL_REG1,
ODR_1Hz | LP_ENABLE | XYZ_ENABLE);

// 2. 配置滤波参数
write_register(LIS2DH_CTRL_REG2,
HPM_NORMAL_MODE | HPCF_2);

// 3. 配置中断和唤醒源
write_register(LIS2DH_CTRL_REG3,
I1_IA1_ENABLE);
write_register(LIS2DH_CTRL_REG4,
INT1_FULL_SCALE);

// 4. 配置唤醒阈值
write_register(LIS2DH_INT1_THS, 0x10); // 设置唤醒阈值
}

4.2 数据处理与压缩

边缘智能数据处理

// 在边缘进行数据预处理，减少传输数据量
void edge_data_processing(sensor_data_t *raw_data,
processed_data_t *output)
{
// 1. 异常值过滤
remove_outliers(raw_data);

// 2. 数据压缩
compress_data_delta_encoding(raw_data, output);

// 3. 特征提取
if (extract_significant_features(output)) {
// 只有检测到重要特征时才触发传输
trigger_data_transmission();
} else {
// 数据不重要，本地存储或丢弃
store_data_locally(output);
}
}

五、实际应用案例

5.1 环境监测节点设计

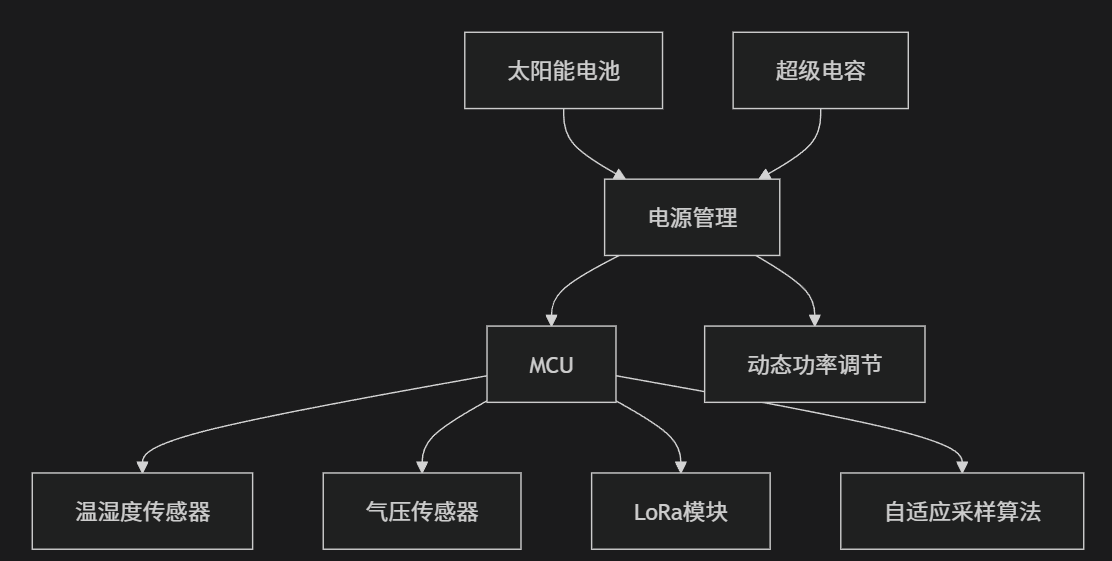

系统架构：

功耗数据对比：

优化措施	平均电流	电池寿命	优化效果
基础设计	850 μA	4个月	-
+ 智能调度	320 μA	10个月	+150%
+ 动态电压	180 μA	18个月	+350%
+ 事件触发	75 μA	3年+	+800%

5.2 智能农业监测系统

关键优化点：

季节性调度：根据作物生长周期调整监测频率
天气自适应：基于天气预报调整工作模式
协同感知：多个节点协同工作，减少重复监测

实现代码片段：

// 农业监测节点功耗管理
void agricultural_power_manager(void)
{
SeasonType season = get_current_season();
WeatherForecast weather = get_weather_forecast();

PowerProfile profile = calculate_power_profile(season, weather);

// 配置传感器工作模式
configure_sensors_for_power_profile(profile);

// 设置通信间隔
set_communication_interval(profile.comm_interval);
}

六、测试与验证方法

6.1 功耗测量技术

实际测量方案：

电流探头法：使用精密电流探头测量动态电流
串联电阻法：通过测量采样电阻压降计算电流
积分法：使用库仑计进行长期能耗统计

测试脚本示例：

# 功耗分析脚本示例
def analyze_power_consumption(current_samples, voltage=3.3):
total_charge = 0
for i in range(len(current_samples)-1):
# 梯形法积分计算电荷量
charge = (current_samples[i] + current_samples[i+1]) * 0.5 / 3600
total_charge += charge

energy = total_charge * voltage * 3600 # 焦耳
avg_current = total_charge / (len(current_samples) * 1000) # 平均电流

return {
'average_current_uA': avg_current * 1e6,
'total_energy_J': energy,
'battery_life_days': calculate_battery_life(avg_current)
}

6.2 寿命预测模型

基于放电特性的预测：

// 电池寿命预测算法
typedef struct {
float battery_capacity; // mAh
float self_discharge_rate; // 每月百分比
float usage_profile[24]; // 每小时平均电流
} battery_model_t;
float predict_battery_life(battery_model_t *model)
{
float daily_consumption = 0;
for (int i = 0; i < 24; i++) {
daily_consumption += model->usage_profile[i];
}

float effective_capacity = model->battery_capacity *
(1 - model->self_discharge_rate/100);

return effective_capacity / (daily_consumption * 30); // 月份
}
