从 “黑盒“ 到 “透明“：SkyWalking 实战指南 —— 让微服务问题无所遁形

news 2025/10/10 10:25:03

在微服务架构盛行的今天，一个请求往往需要穿越多个服务才能完成。当系统出现问题时，开发者就像在迷宫中寻找出口，面对成百上千的服务实例和日志，定位问题变得异常艰难。Apache SkyWalking 作为一款优秀的分布式追踪系统，能帮助我们打开微服务的 "黑盒"，让系统运行状态一目了然。本文将从理论到实践，全方位解析 SkyWalking 的核心原理与实战技巧，让你轻松掌握分布式系统的可观测性建设。

一、SkyWalking 前世今生：为什么需要分布式追踪？

随着微服务架构的普及，系统变得越来越复杂，传统的监控手段已经难以满足需求。想象一下，当用户投诉某个功能响应缓慢时，你需要排查 API 网关、多个微服务、数据库、缓存等多个组件，这个过程如果没有有效的工具支持，简直是一场噩梦。

1.1 分布式系统的可观测性挑战

分布式系统面临的可观测性挑战主要体现在三个方面：

  1. 调用链追踪困难：一个请求可能经过多个服务，传统日志分散在各个服务中，难以串联起来分析。
  2. 性能瓶颈定位难：系统响应慢，到底是哪个服务、哪个方法、哪个数据库查询出了问题？
  3. 服务依赖关系复杂：随着服务数量增加，服务间的依赖关系变得错综复杂，难以梳理。

这些挑战催生了分布式追踪系统的发展，而 SkyWalking 正是其中的佼佼者。

1.2 SkyWalking 简介

Apache SkyWalking 是一个开源的可观测性平台，专为微服务、云原生和容器化应用设计。它提供了分布式追踪、服务网格遥测分析、度量聚合和日志收集等功能，帮助开发者洞察分布式系统的运行状态。

SkyWalking 的核心优势：

  • 多语言自动探针，支持 Java、.NET、Node.js 等多种语言
  • 自动发现服务拓扑和依赖关系
  • 强大的度量分析和告警能力
  • 支持多种存储后端（Elasticsearch、MySQL、TiDB 等）
  • 丰富的可视化界面
  • 高性能，对业务代码侵入性小

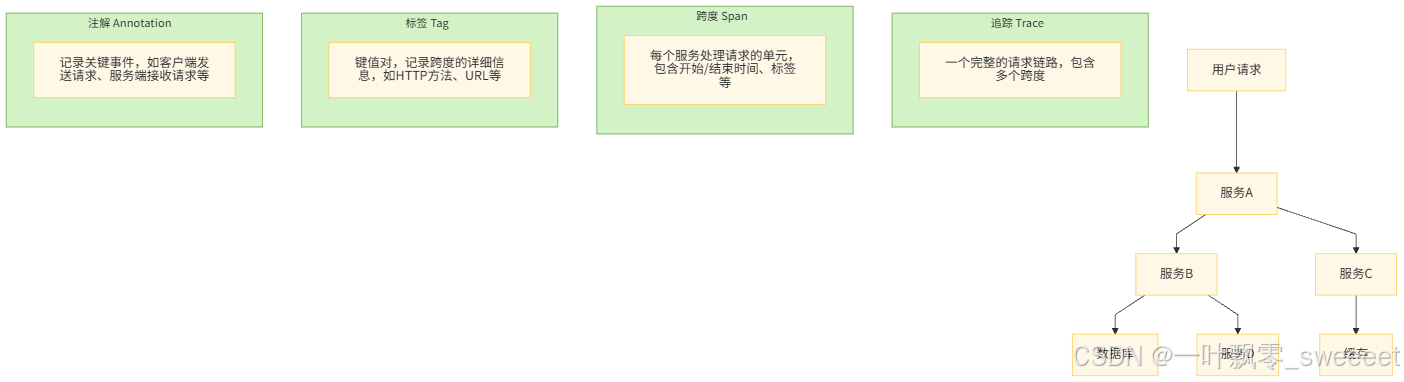

1.3 分布式追踪的核心概念

在深入学习 SkyWalking 之前，我们需要了解几个分布式追踪的核心概念：

  • 追踪（Trace）：代表一个完整的请求链路，由多个跨度组成，用一个全局唯一的 Trace ID 标识。
  • 跨度（Span）：代表一个服务处理请求的单元，包含开始时间、结束时间、操作名称等信息，用 Span ID 标识。
  • 标签（Tag）：键值对，用于记录跨度的详细信息，如 HTTP 方法、URL、数据库语句等。
  • 注解（Annotation）：用于记录关键事件，如客户端发送请求（Client Send）、服务端接收请求（Server Receive）等。
  • 采样率（Sampling Rate）：由于高并发场景下追踪所有请求会带来性能开销，通常会设置采样率，只追踪一部分请求。

二、SkyWalking 架构深度解析

SkyWalking 采用模块化设计，各组件职责清晰，便于扩展和定制。理解其架构有助于我们更好地部署和使用 SkyWalking。

2.1 整体架构

SkyWalking 的架构可以分为四个主要部分：

  1. 探针（Agent）：嵌入到应用程序中，负责收集追踪数据和度量信息，无需修改业务代码。
  2. 服务端（OAP Server）：接收探针发送的数据，进行分析、聚合和存储，并提供查询接口。
  3. 存储（Storage）：存储分析后的追踪数据、度量信息和告警数据，支持多种存储后端。
  4. UI：提供可视化界面，用于展示和查询追踪数据、服务拓扑、性能指标等。

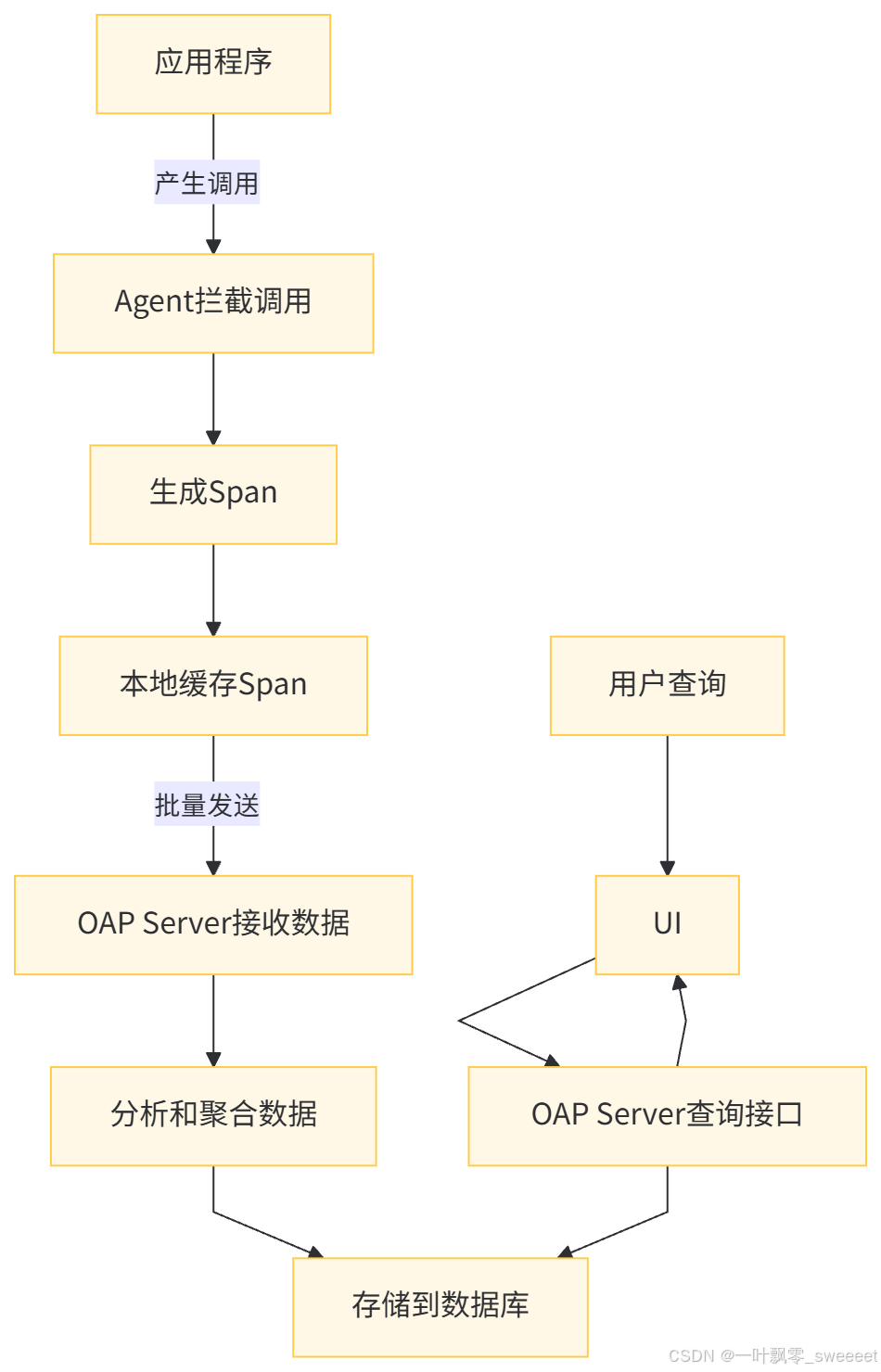

2.2 数据流转过程

SkyWalking 的数据流转过程如下：

  1. 应用程序运行时产生服务调用
  2. Agent 拦截这些调用，生成 Span 和度量数据
  3. Agent 将数据批量发送到 OAP Server
  4. OAP Server 对数据进行分析和聚合
  5. 处理后的数据存储到指定的存储后端
  6. 用户通过 UI 查询和可视化数据

2.3 核心技术原理

SkyWalking 的实现基于字节码增强技术，这也是它能做到对业务代码零侵入的关键：

  1. 字节码增强：Agent 通过 Java Instrumentation API 在类加载时修改字节码，插入追踪代码。
  2. 跨进程传播：通过在服务间传递 Trace ID 和 Span ID，实现跨服务的调用链追踪。
  3. 服务发现：通过分析服务间的调用关系，自动发现服务拓扑。
  4. 指标计算：基于追踪数据计算各种性能指标，如响应时间、吞吐量、错误率等。

三、SkyWalking 环境搭建实战

接下来，我们将一步步搭建 SkyWalking 环境，包括 OAP Server、UI 和存储后端的部署。

3.1 环境准备

本次实战使用以下版本：

  • SkyWalking 9.7.0（最新稳定版）
  • Elasticsearch 8.11.3（存储后端）
  • JDK 17（运行环境）
  • Spring Boot 3.2.0（演示应用）

3.2 部署 Elasticsearch

SkyWalking 推荐使用 Elasticsearch 作为存储后端，我们先来部署 Elasticsearch：

  1. 下载 Elasticsearch 8.11.3：
wget https://artifacts.elastic.co/downloads/elasticsearch/elasticsearch-8.11.3-linux-x86_64.tar.gz
tar -zxvf elasticsearch-8.11.3-linux-x86_64.tar.gz
cd elasticsearch-8.11.3
  1. 修改配置文件 config/elasticsearch.yml：
cluster.name: skywalking-es-cluster
node.name: node-1
path.data: /var/lib/elasticsearch
path.logs: /var/log/elasticsearch
network.host: 0.0.0.0
http.port: 9200
discovery.seed_hosts: ["localhost"]
cluster.initial_master_nodes: ["node-1"]
# 关闭安全特性（仅用于演示环境）
xpack.security.enabled: false
xpack.security.enrollment.enabled: false
xpack.security.http.ssl.enabled: false
xpack.security.transport.ssl.enabled: false
  1. 启动 Elasticsearch：
# 创建专用用户（Elasticsearch不允许root用户运行）
useradd esuser
chown -R esuser:esuser elasticsearch-8.11.3
su esuser
# 启动
./bin/elasticsearch -d
  1. 验证 Elasticsearch 是否启动成功：
curl http://localhost:9200

如果返回类似以下内容，说明启动成功：

{"name" : "node-1","cluster_name" : "skywalking-es-cluster","cluster_uuid" : "xxxxxxxxxxxxxxxxxxxx","version" : {"number" : "8.11.3","build_flavor" : "default","build_type" : "tar","build_hash" : "f561230f37a86c8929ca1a400f2d00f7128049","build_date" : "2023-12-08T11:33:43.978089850Z","build_snapshot" : false,"lucene_version" : "9.8.0","minimum_wire_compatibility_version" : "7.17.0","minimum_index_compatibility_version" : "7.0.0"},"tagline" : "You Know, for Search"
}

3.3 部署 SkyWalking OAP Server

  1. 下载 SkyWalking 9.7.0：
wget https://archive.apache.org/dist/skywalking/9.7.0/apache-skywalking-apm-9.7.0.tar.gz
tar -zxvf apache-skywalking-apm-9.7.0.tar.gz
cd apache-skywalking-apm-bin
  1. 修改配置文件 config/application.yml，配置 Elasticsearch 作为存储：
storage:selector: elasticsearchelasticsearch:namespace: skywalkingclusterNodes: localhost:9200protocol: http# 其他配置保持默认
  1. 启动 OAP Server：
# Linux
bin/oapService.sh start
# Windows
bin/oapService.bat

3.4 部署 SkyWalking UI

SkyWalking UI 已经包含在下载的安装包中，无需单独下载：

  1. 修改 UI 配置文件 webapp/application.yml（可选）：
server:port: 8080  # UI端口，默认8080collector:path: /graphqlribbon:ReadTimeout: 10000# OAP Server地址listOfServers: localhost:12800
  1. 启动 UI：
# Linux
bin/webappService.sh start
# Windows
bin/webappService.bat
  1. 访问 UI：打开浏览器，访问http://localhost:8080，看到 SkyWalking 的登录界面即表示部署成功（默认无需登录）。

四、Spring Boot 应用集成 SkyWalking

接下来，我们将创建一个 Spring Boot 应用，并集成 SkyWalking Agent，实现分布式追踪。

4.1 创建 Spring Boot 项目

首先创建一个 Spring Boot 项目，pom.xml 配置如下：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd"><modelVersion>4.0.0</modelVersion><parent><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-parent</artifactId><version>3.2.0</version><relativePath/></parent><groupId>com.example</groupId><artifactId>skywalking-demo</artifactId><version>0.0.1-SNAPSHOT</version><name>skywalking-demo</name><description>Demo project for SkyWalking integration</description><properties><java.version>17</java.version><mybatis-plus.version>3.5.5</mybatis-plus.version><lombok.version>1.18.30</lombok.version><fastjson2.version>2.0.32</fastjson2.version><guava.version>32.1.3-jre</guava.version><springdoc.version>2.1.0</springdoc.version><mysql.version>8.0.33</mysql.version></properties><dependencies><!-- Spring Boot核心 --><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-web</artifactId></dependency><!-- 数据库 --><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-jdbc</artifactId></dependency><dependency><groupId>com.mysql</groupId><artifactId>mysql-connector-j</artifactId><version>${mysql.version}</version><scope>runtime</scope></dependency><!-- MyBatis-Plus --><dependency><groupId>com.baomidou</groupId><artifactId>mybatis-plus-boot-starter</artifactId><version>${mybatis-plus.version}</version></dependency><!-- Lombok --><dependency><groupId>org.projectlombok</groupId><artifactId>lombok</artifactId><version>${lombok.version}</version><optional>true</optional></dependency><!-- FastJSON2 --><dependency><groupId>com.alibaba.fastjson2</groupId><artifactId>fastjson2</artifactId><version>${fastjson2.version}</version></dependency><!-- Guava --><dependency><groupId>com.google.guava</groupId><artifactId>guava</artifactId><version>${guava.version}</version></dependency><!-- Swagger3 --><dependency><groupId>org.springdoc</groupId><artifactId>springdoc-openapi-starter-webmvc-ui</artifactId><version>${springdoc.version}</version></dependency><!-- 测试 --><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-test</artifactId><scope>test</scope></dependency></dependencies><build><plugins><plugin><groupId>org.springframework.boot</groupId><artifactId>spring-boot-maven-plugin</artifactId><configuration><excludes><exclude><groupId>org.projectlombok</groupId><artifactId>lombok</artifactId></exclude></excludes></configuration></plugin></plugins></build>
</project>

4.2 创建数据库表

创建一个简单的用户表用于演示：

CREATE DATABASE IF NOT EXISTS skywalking_demo DEFAULT CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci;USE skywalking_demo;CREATE TABLE IF NOT EXISTS `user` (`id` bigint NOT NULL AUTO_INCREMENT COMMENT '主键ID',`username` varchar(50) NOT NULL COMMENT '用户名',`password` varchar(100) NOT NULL COMMENT '密码',`email` varchar(100) DEFAULT NULL COMMENT '邮箱',`age` int DEFAULT NULL COMMENT '年龄',`create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',`update_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',PRIMARY KEY (`id`),UNIQUE KEY `uk_username` (`username`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='用户表';-- 插入测试数据
INSERT INTO `user` (`username`, `password`, `email`, `age`) VALUES
('test1', '123456', 'test1@example.com', 20),
('test2', '123456', 'test2@example.com', 25),
('test3', '123456', 'test3@example.com', 30);

4.3 配置文件

创建 application.yml 配置文件：

spring:datasource:url: jdbc:mysql://localhost:3306/skywalking_demo?useUnicode=true&characterEncoding=utf8&useSSL=false&serverTimezone=Asia/Shanghai&allowPublicKeyRetrieval=trueusername: rootpassword: rootdriver-class-name: com.mysql.cj.jdbc.Driver# MyBatis-Plus配置
mybatis-plus:mapper-locations: classpath*:mapper/**/*.xmltype-aliases-package: com.example.skywalkingdemo.entityconfiguration:map-underscore-to-camel-case: truelog-impl: org.apache.ibatis.logging.slf4j.Slf4jImpl# 日志配置
logging:level:com.example.skywalkingdemo: debug# 服务器配置
server:port: 8081servlet:context-path: /user-service

4.4 实体类

创建 User 实体类：

package com.example.skywalkingdemo.entity;import com.baomidou.mybatisplus.annotation.IdType;
import com.baomidou.mybatisplus.annotation.TableId;
import com.baomidou.mybatisplus.annotation.TableField;
import com.baomidou.mybatisplus.annotation.TableName;
import lombok.Data;
import java.time.LocalDateTime;/*** 用户实体类** @author ken*/
@Data
@TableName("user")
public class User {/*** 主键ID*/@TableId(type = IdType.AUTO)private Long id;/*** 用户名*/private String username;/*** 密码*/private String password;/*** 邮箱*/private String email;/*** 年龄*/private Integer age;/*** 创建时间*/@TableField(value = "create_time", fill = com.baomidou.mybatisplus.annotation.FieldFill.INSERT)private LocalDateTime createTime;/*** 更新时间*/@TableField(value = "update_time", fill = com.baomidou.mybatisplus.annotation.FieldFill.INSERT_UPDATE)private LocalDateTime updateTime;
}

4.5 Mapper 接口

创建 UserMapper 接口：

package com.example.skywalkingdemo.mapper;import com.baomidou.mybatisplus.core.mapper.BaseMapper;
import com.example.skywalkingdemo.entity.User;
import org.apache.ibatis.annotations.Mapper;/*** 用户Mapper接口** @author ken*/
@Mapper
public interface UserMapper extends BaseMapper<User> {
}

4.6 服务层

创建 UserService 接口和实现类：

package com.example.skywalkingdemo.service;import com.baomidou.mybatisplus.extension.service.IService;
import com.example.skywalkingdemo.entity.User;
import java.util.List;/*** 用户服务接口** @author ken*/
public interface UserService extends IService<User> {/*** 创建用户** @param user 用户信息* @return 创建的用户*/User createUser(User user);/*** 根据ID获取用户** @param id 用户ID* @return 用户信息*/User getUserById(Long id);/*** 获取所有用户** @return 用户列表*/List<User> getAllUsers();/*** 更新用户** @param user 用户信息* @return 是否更新成功*/boolean updateUser(User user);/*** 删除用户** @param id 用户ID* @return 是否删除成功*/boolean deleteUser(Long id);
}

package com.example.skywalkingdemo.service.impl;import com.baomidou.mybatisplus.core.conditions.query.QueryWrapper;
import com.baomidou.mybatisplus.extension.service.impl.ServiceImpl;
import com.example.skywalkingdemo.entity.User;
import com.example.skywalkingdemo.mapper.UserMapper;
import com.example.skywalkingdemo.service.UserService;
import lombok.extern.slf4j.Slf4j;
import org.springframework.stereotype.Service;
import org.springframework.transaction.annotation.Transactional;
import org.springframework.util.ObjectUtils;
import java.util.List;/*** 用户服务实现类** @author ken*/
@Slf4j
@Service
public class UserServiceImpl extends ServiceImpl<UserMapper, User> implements UserService {/*** 创建用户** @param user 用户信息* @return 创建的用户*/@Override@Transactional(rollbackFor = Exception.class)public User createUser(User user) {log.info("创建用户: {}", user);if (ObjectUtils.isEmpty(user)) {throw new IllegalArgumentException("用户信息不能为空");}baseMapper.insert(user);return user;}/*** 根据ID获取用户** @param id 用户ID* @return 用户信息*/@Overridepublic User getUserById(Long id) {log.info("根据ID获取用户: {}", id);if (ObjectUtils.isEmpty(id)) {throw new IllegalArgumentException("用户ID不能为空");}return baseMapper.selectById(id);}/*** 获取所有用户** @return 用户列表*/@Overridepublic List<User> getAllUsers() {log.info("获取所有用户");return baseMapper.selectList(new QueryWrapper<>());}/*** 更新用户** @param user 用户信息* @return 是否更新成功*/@Override@Transactional(rollbackFor = Exception.class)public boolean updateUser(User user) {log.info("更新用户: {}", user);if (ObjectUtils.isEmpty(user) || ObjectUtils.isEmpty(user.getId())) {throw new IllegalArgumentException("用户ID不能为空");}return baseMapper.updateById(user) > 0;}/*** 删除用户** @param id 用户ID* @return 是否删除成功*/@Override@Transactional(rollbackFor = Exception.class)public boolean deleteUser(Long id) {log.info("删除用户: {}", id);if (ObjectUtils.isEmpty(id)) {throw new IllegalArgumentException("用户ID不能为空");}return baseMapper.deleteById(id) > 0;}
}

4.7 控制层

创建 UserController：

package com.example.skywalkingdemo.controller;import com.baomidou.mybatisplus.core.metadata.IPage;
import com.baomidou.mybatisplus.extension.plugins.pagination.Page;
import com.example.skywalkingdemo.entity.User;
import com.example.skywalkingdemo.service.UserService;
import io.swagger.v3.oas.annotations.Operation;
import io.swagger.v3.oas.annotations.Parameter;
import io.swagger.v3.oas.annotations.tags.Tag;
import lombok.extern.slf4j.Slf4j;
import org.springframework.http.ResponseEntity;
import org.springframework.web.bind.annotation.*;
import org.springframework.util.ObjectUtils;
import java.util.List;/*** 用户控制器** @author ken*/
@Slf4j
@RestController
@RequestMapping("/api/users")
@Tag(name = "用户管理", description = "用户CRUD操作")
public class UserController {private final UserService userService;public UserController(UserService userService) {this.userService = userService;}/*** 创建用户** @param user 用户信息* @return 创建的用户*/@PostMapping@Operation(summary = "创建用户", description = "添加新用户到系统")public ResponseEntity<User> createUser(@Parameter(description = "用户信息", required = true) @RequestBody User user) {User createdUser = userService.createUser(user);return ResponseEntity.ok(createdUser);}/*** 根据ID获取用户** @param id 用户ID* @return 用户信息*/@GetMapping("/{id}")@Operation(summary = "根据ID获取用户", description = "通过用户ID查询用户详情")public ResponseEntity<User> getUserById(@Parameter(description = "用户ID", required = true) @PathVariable Long id) {User user = userService.getUserById(id);if (ObjectUtils.isEmpty(user)) {return ResponseEntity.notFound().build();}return ResponseEntity.ok(user);}/*** 获取所有用户** @return 用户列表*/@GetMapping@Operation(summary = "获取所有用户", description = "查询系统中所有用户")public ResponseEntity<List<User>> getAllUsers() {List<User> users = userService.getAllUsers();return ResponseEntity.ok(users);}/*** 分页获取用户** @param page 页码* @param size 每页数量* @return 分页用户列表*/@GetMapping("/page")@Operation(summary = "分页获取用户", description = "分页查询系统中的用户")public ResponseEntity<IPage<User>> getUsersByPage(@Parameter(description = "页码", required = true) @RequestParam(defaultValue = "1") Integer page,@Parameter(description = "每页数量", required = true) @RequestParam(defaultValue = "10") Integer size) {Page<User> userPage = new Page<>(page, size);IPage<User> users = userService.page(userPage);return ResponseEntity.ok(users);}/*** 更新用户** @param id 用户ID* @param user 用户信息* @return 更新结果*/@PutMapping("/{id}")@Operation(summary = "更新用户", description = "根据ID更新用户信息")public ResponseEntity<Boolean> updateUser(@Parameter(description = "用户ID", required = true) @PathVariable Long id,@Parameter(description = "用户信息", required = true) @RequestBody User user) {user.setId(id);boolean updated = userService.updateUser(user);return ResponseEntity.ok(updated);}/*** 删除用户** @param id 用户ID* @return 删除结果*/@DeleteMapping("/{id}")@Operation(summary = "删除用户", description = "根据ID删除用户")public ResponseEntity<Boolean> deleteUser(@Parameter(description = "用户ID", required = true) @PathVariable Long id) {boolean deleted = userService.deleteUser(id);return ResponseEntity.ok(deleted);}
}

4.8 配置类

创建 MyBatis-Plus 分页插件配置类：

package com.example.skywalkingdemo.config;import com.baomidou.mybatisplus.annotation.DbType;
import com.baomidou.mybatisplus.extension.plugins.MybatisPlusInterceptor;
import com.baomidou.mybatisplus.extension.plugins.inner.PaginationInnerInterceptor;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;/*** MyBatis-Plus配置类** @author ken*/
@Configuration
public class MyBatisPlusConfig {/*** 配置分页插件** @return MybatisPlusInterceptor*/@Beanpublic MybatisPlusInterceptor mybatisPlusInterceptor() {MybatisPlusInterceptor interceptor = new MybatisPlusInterceptor();// 添加分页插件，指定数据库类型为MySQLinterceptor.addInnerInterceptor(new PaginationInnerInterceptor(DbType.MYSQL));return interceptor;}
}

4.9 启动类

创建项目启动类：

package com.example.skywalkingdemo;import org.mybatis.spring.annotation.MapperScan;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import io.swagger.v3.oas.annotations.OpenAPIDefinition;
import io.swagger.v3.oas.annotations.info.Info;/*** SkyWalking示例项目启动类** @author ken*/
@SpringBootApplication
@MapperScan("com.example.skywalkingdemo.mapper")
@OpenAPIDefinition(info = @Info(title = "SkyWalking实战示例API",version = "1.0",description = "SkyWalking集成示例项目的API文档")
)
public class SkywalkingDemoApplication {public static void main(String[] args) {SpringApplication.run(SkywalkingDemoApplication.class, args);}
}

4.10 集成 SkyWalking Agent

要让应用程序被 SkyWalking 监控，需要在启动时指定 SkyWalking Agent：

  1. 从 SkyWalking 安装包中复制 agent 目录到合适的位置，例如项目根目录
  2. 修改 agent/config/agent.config 配置文件，设置应用名称和 OAP Server 地址：
# 应用名称，将在SkyWalking UI中显示
agent.service_name=${SW_AGENT_NAME:user-service}
# OAP Server地址
collector.backend_service=${SW_AGENT_COLLECTOR_BACKEND_SERVICES:localhost:11800}
# 采样率，1表示100%采样
agent.sample_n_per_3_secs=${SW_AGENT_SAMPLE:1}
  1. 使用以下命令启动 Spring Boot 应用（添加 - javaagent 参数）：
java -javaagent:/path/to/agent/skywalking-agent.jar \-jar target/skywalking-demo-0.0.1-SNAPSHOT.jar

如果使用 Maven 插件启动，可以在 pom.xml 中配置：

<plugin><groupId>org.springframework.boot</groupId><artifactId>spring-boot-maven-plugin</artifactId><configuration><jvmArguments>-javaagent:/path/to/agent/skywalking-agent.jar</jvmArguments><excludes><exclude><groupId>org.projectlombok</groupId><artifactId>lombok</artifactId></exclude></excludes></configuration>
</plugin>

然后使用 Maven 命令启动：

mvn spring-boot:run

4.11 测试服务

启动应用后，可以通过 Swagger 文档测试接口：访问 http://localhost:8081/user-service/swagger-ui/index.html

调用几个接口后，我们就可以在 SkyWalking UI 中看到追踪数据了。

五、SkyWalking UI 功能详解

SkyWalking UI 提供了丰富的可视化功能，帮助我们分析和诊断分布式系统问题。

5.1 仪表盘（Dashboard）

仪表盘是 SkyWalking 的首页，展示了系统的关键指标：

  • 服务吞吐量（Service Throughput）：单位时间内的请求数
  • 平均响应时间（Average Response Time）：服务处理请求的平均时间
  • 服务成功率（Service Success Rate）：成功请求占总请求的比例
  • 慢查询（Slow Traces）：响应时间较长的请求
  • 拓扑图（Topology）：服务之间的依赖关系

5.2 服务（Services）

服务页面展示了所有被监控的服务列表，点击某个服务可以查看该服务的详细信息：

  • 服务性能指标：响应时间、吞吐量、成功率随时间的变化曲线
  • 实例列表：该服务的所有实例
  • 端点列表：该服务的所有 API 端点
  • 数据库访问：该服务访问的数据库及相关指标
  • 缓存访问：该服务访问的缓存及相关指标

5.3 追踪（Traces）

追踪页面展示了所有被追踪的请求，我们可以通过以下方式筛选追踪数据：

  • 按服务名称筛选
  • 按响应时间筛选（可筛选慢查询）
  • 按状态筛选（成功 / 失败）
  • 按时间范围筛选

点击某个追踪可以查看详细的调用链：

  • 每个跨度的响应时间
  • 服务间的调用关系
  • 每个跨度的详细信息（如 HTTP 方法、URL、数据库语句等）

5.4 拓扑图（Topology）

拓扑图展示了服务之间的依赖关系，以及服务与数据库、缓存等中间件的连接关系。通过拓扑图，我们可以直观地了解系统的整体架构。

拓扑图中的每个节点代表一个服务或中间件，节点之间的连线表示它们之间的调用关系，连线上的数字表示调用的 QPS。

5.5 告警（Alarms）

SkyWalking 支持基于指标设置告警规则，当指标超过阈值时会触发告警。告警页面展示了所有触发的告警信息，包括：

  • 告警时间
  • 告警级别
  • 告警信息
  • 关联的服务

六、SkyWalking 高级特性实战

6.1 自定义追踪上下文

有时候我们需要在追踪中添加自定义信息，SkyWalking 提供了 API 来实现这一功能：

package com.example.skywalkingdemo.service.impl;import com.alibaba.fastjson2.JSON;
import com.baomidou.mybatisplus.core.conditions.query.QueryWrapper;
import com.baomidou.mybatisplus.extension.service.impl.ServiceImpl;
import com.example.skywalkingdemo.entity.User;
import com.example.skywalkingdemo.mapper.UserMapper;
import com.example.skywalkingdemo.service.UserService;
import lombok.extern.slf4j.Slf4j;
import org.apache.skywalking.apm.toolkit.trace.ActiveSpan;
import org.apache.skywalking.apm.toolkit.trace.TraceContext;
import org.springframework.stereotype.Service;
import org.springframework.transaction.annotation.Transactional;
import org.springframework.util.ObjectUtils;
import java.util.List;/*** 扩展用户服务实现类，添加SkyWalking自定义追踪** @author ken*/
@Slf4j
@Service
public class UserServiceImplWithTrace extends ServiceImpl<UserMapper, User> implements UserService {/*** 创建用户，添加自定义追踪信息** @param user 用户信息* @return 创建的用户*/@Override@Transactional(rollbackFor = Exception.class)public User createUser(User user) {// 获取当前Trace IDString traceId = TraceContext.traceId();log.info("创建用户，Trace ID: {}", traceId);if (ObjectUtils.isEmpty(user)) {// 记录错误信息到追踪中ActiveSpan.error(new IllegalArgumentException("用户信息不能为空"));throw new IllegalArgumentException("用户信息不能为空");}// 添加自定义标签ActiveSpan.tag("username", user.getUsername());ActiveSpan.tag("user_info", JSON.toJSONString(user));// 添加自定义日志ActiveSpan.log("开始插入用户数据");baseMapper.insert(user);ActiveSpan.log("用户数据插入完成，ID: " + user.getId());return user;}// 其他方法实现...@Overridepublic User getUserById(Long id) {log.info("根据ID获取用户: {}", id);if (ObjectUtils.isEmpty(id)) {ActiveSpan.error(new IllegalArgumentException("用户ID不能为空"));throw new IllegalArgumentException("用户ID不能为空");}ActiveSpan.tag("user_id", id.toString());return baseMapper.selectById(id);}@Overridepublic List<User> getAllUsers() {log.info("获取所有用户");return baseMapper.selectList(new QueryWrapper<>());}@Override@Transactional(rollbackFor = Exception.class)public boolean updateUser(User user) {log.info("更新用户: {}", user);if (ObjectUtils.isEmpty(user) || ObjectUtils.isEmpty(user.getId())) {ActiveSpan.error(new IllegalArgumentException("用户ID不能为空"));throw new IllegalArgumentException("用户ID不能为空");}ActiveSpan.tag("user_id", user.getId().toString());return baseMapper.updateById(user) > 0;}@Override@Transactional(rollbackFor = Exception.class)public boolean deleteUser(Long id) {log.info("删除用户: {}", id);if (ObjectUtils.isEmpty(id)) {ActiveSpan.error(new IllegalArgumentException("用户ID不能为空"));throw new IllegalArgumentException("用户ID不能为空");}ActiveSpan.tag("user_id", id.toString());return baseMapper.deleteById(id) > 0;}
}

要使用 SkyWalking 的自定义追踪 API，需要添加以下依赖：

<dependency><groupId>org.apache.skywalking</groupId><artifactId>apm-toolkit-trace</artifactId><version>9.7.0</version>
</dependency>

6.2 分布式追踪实战：多服务调用

为了演示分布式追踪，我们再创建一个订单服务，调用前面的用户服务：

  1. 创建订单服务项目，pom.xml 与用户服务类似，额外添加 Spring Cloud OpenFeign 依赖：
<dependency><groupId>org.springframework.cloud</groupId><artifactId>spring-cloud-starter-openfeign</artifactId><version>4.1.0</version>
</dependency>
  1. 创建订单实体类：
package com.example.orderservice.entity;import com.baomidou.mybatisplus.annotation.IdType;
import com.baomidou.mybatisplus.annotation.TableId;
import com.baomidou.mybatisplus.annotation.TableField;
import com.baomidou.mybatisplus.annotation.TableName;
import lombok.Data;
import java.math.BigDecimal;
import java.time.LocalDateTime;/*** 订单实体类** @author ken*/
@Data
@TableName("order")
public class Order {/*** 主键ID*/@TableId(type = IdType.AUTO)private Long id;/*** 用户ID*/private Long userId;/*** 订单金额*/private BigDecimal amount;/*** 订单状态：0-待支付，1-已支付，2-已取消*/private Integer status;/*** 创建时间*/@TableField(value = "create_time", fill = com.baomidou.mybatisplus.annotation.FieldFill.INSERT)private LocalDateTime createTime;/*** 更新时间*/@TableField(value = "update_time", fill = com.baomidou.mybatisplus.annotation.FieldFill.INSERT_UPDATE)private LocalDateTime updateTime;
}
  1. 创建 Feign 客户端调用用户服务：
package com.example.orderservice.feign;import com.example.orderservice.entity.User;
import org.springframework.cloud.openfeign.FeignClient;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.PathVariable;/*** 用户服务Feign客户端** @author ken*/
@FeignClient(name = "user-service", url = "http://localhost:8081/user-service")
public interface UserServiceFeignClient {/*** 根据ID获取用户** @param id 用户ID* @return 用户信息*/@GetMapping("/api/users/{id}")User getUserById(@PathVariable("id") Long id);
}
  1. 创建订单服务的控制器和服务类，在服务中调用用户服务：
package com.example.orderservice.service.impl;import com.baomidou.mybatisplus.extension.service.impl.ServiceImpl;
import com.example.orderservice.entity.Order;
import com.example.orderservice.entity.User;
import com.example.orderservice.feign.UserServiceFeignClient;
import com.example.orderservice.mapper.OrderMapper;
import com.example.orderservice.service.OrderService;
import lombok.extern.slf4j.Slf4j;
import org.apache.skywalking.apm.toolkit.trace.ActiveSpan;
import org.springframework.stereotype.Service;
import org.springframework.transaction.annotation.Transactional;
import org.springframework.util.ObjectUtils;/*** 订单服务实现类** @author ken*/
@Slf4j
@Service
public class OrderServiceImpl extends ServiceImpl<OrderMapper, Order> implements OrderService {private final UserServiceFeignClient userServiceFeignClient;public OrderServiceImpl(UserServiceFeignClient userServiceFeignClient) {this.userServiceFeignClient = userServiceFeignClient;}/*** 创建订单，同时查询用户信息** @param order 订单信息* @return 创建的订单*/@Override@Transactional(rollbackFor = Exception.class)public Order createOrder(Order order) {log.info("创建订单: {}", order);if (ObjectUtils.isEmpty(order) || ObjectUtils.isEmpty(order.getUserId())) {ActiveSpan.error(new IllegalArgumentException("用户ID不能为空"));throw new IllegalArgumentException("用户ID不能为空");}// 调用用户服务查询用户信息log.info("查询用户信息，用户ID: {}", order.getUserId());User user = userServiceFeignClient.getUserById(order.getUserId());if (ObjectUtils.isEmpty(user)) {ActiveSpan.error(new IllegalArgumentException("用户不存在，ID: " + order.getUserId()));throw new IllegalArgumentException("用户不存在，ID: " + order.getUserId());}log.info("查询到用户信息: {}", user);// 创建订单baseMapper.insert(order);return order;}// 其他方法实现...@Overridepublic Order getOrderById(Long id) {log.info("根据ID获取订单: {}", id);if (ObjectUtils.isEmpty(id)) {ActiveSpan.error(new IllegalArgumentException("订单ID不能为空"));throw new IllegalArgumentException("订单ID不能为空");}return baseMapper.selectById(id);}
}
  1. 配置订单服务的 SkyWalking Agent，设置服务名为 order-service：
agent.service_name=${SW_AGENT_NAME:order-service}
  1. 分别启动用户服务和订单服务，调用订单服务的创建订单接口，然后在 SkyWalking UI 中查看完整的调用链。

6.3 告警配置

SkyWalking 支持基于各种指标设置告警规则，配置文件位于 OAP Server 的 config/alarm-settings.yml：

rules:# 服务响应时间告警service_resp_time_rule:metrics-name: service_resp_timeop: ">"threshold: 1000period: 10count: 3silence-period: 5message: "服务 {name} 响应时间超过1000ms，当前值: {value}ms"# 服务错误率告警service_error_rate_rule:metrics-name: service_error_rateop: ">"threshold: 0.05period: 10count: 2silence-period: 5message: "服务 {name} 错误率超过5%，当前值: {value}"# 端点响应时间告警endpoint_resp_time_rule:metrics-name: endpoint_resp_timeop: ">"threshold: 500period: 10count: 3silence-period: 5message: "端点 {name} 响应时间超过500ms，当前值: {value}ms"# 告警接收器配置
receivers:default:# 控制台输出- console:# 可以添加邮件、Slack等其他接收器#- email:#    host: smtp.example.com#    port: 587#    username: alert@example.com#    password: password#    from: alert@example.com#    to: admin@example.com#    subject: "SkyWalking 告警"

配置说明：

  • metrics-name：要监控的指标名称
  • op：比较运算符（>、<、>=、<=、==）
  • threshold：阈值
  • period：检测周期（分钟）
  • count：连续多少次超过阈值才触发告警
  • silence-period：告警沉默期，在此期间不再发送相同的告警
  • message：告警消息

修改配置后需要重启 OAP Server 使配置生效。

6.4 日志集成

SkyWalking 可以与日志框架集成，将 Trace ID 添加到日志中，方便将日志与追踪关联起来。

  1. 添加 logback 依赖：
<dependency><groupId>ch.qos.logback</groupId><artifactId>logback-classic</artifactId><version>1.4.8</version>
</dependency>
  1. 创建 logback-spring.xml 配置文件：
<?xml version="1.0" encoding="UTF-8"?>
<configuration><appender name="STDOUT" class="ch.qos.logback.core.ConsoleAppender"><encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder"><layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.TraceIdPatternLogbackLayout"><Pattern>%d{yyyy-MM-dd HH:mm:ss.SSS} [%tid] [%thread] %-5level %logger{36} - %msg%n</Pattern></layout></encoder></appender><root level="INFO"><appender-ref ref="STDOUT" /></root>
</configuration>
  1. 添加 SkyWalking 日志工具依赖：
<dependency><groupId>org.apache.skywalking</groupId><artifactId>apm-toolkit-logback-1.x</artifactId><version>9.7.0</version>
</dependency>

这样配置后，日志中会包含 [TID:xxx] 字段，记录当前的 Trace ID，方便将日志与 SkyWalking 中的追踪关联起来。

七、SkyWalking 性能优化与最佳实践

7.1 性能优化建议

SkyWalking 本身的性能开销很小，但在高并发场景下，仍需要进行适当的优化：

  1. 调整采样率：在高并发场景下，可以降低采样率，减少数据量

    # 每3秒最多采样10个追踪
agent.sample_n_per_3_secs=10

  2. 选择合适的存储：生产环境推荐使用 Elasticsearch，并根据数据量进行集群配置

  3. 调整 JVM 参数：为 OAP Server 分配足够的内存

    # 在bin/oapService.sh中调整
JAVA_OPTS="-Xms2g -Xmx2g -XX:+UseG1GC"

  4. 定期清理数据：配置 Elasticsearch 的索引生命周期管理，定期清理旧数据

  5. 使用异步 reporter：Agent 默认使用异步方式发送数据，确保此配置未被修改

    agent.reporter.type=grpc

7.2 最佳实践

  1. 为所有服务配置有意义的名称：方便在 UI 中识别和筛选服务

    agent.service_name=order-service

  2. 合理设置告警阈值：根据业务场景设置合适的告警阈值，避免告警风暴

  3. 集成日志与追踪：将 Trace ID 添加到日志中，方便问题排查

  4. 定期分析慢查询：利用 SkyWalking 的慢查询追踪功能，定期分析并优化慢查询

  5. 监控数据库性能：关注数据库操作的响应时间，及时发现数据库性能问题

  6. 跟踪服务依赖变化：通过拓扑图关注服务依赖关系的变化，及时发现不合理的依赖

  7. 结合业务指标：除了系统指标，还可以通过自定义指标监控业务指标

八、常见问题与解决方案

8.1 Agent 无法连接到 OAP Server

可能原因：

  • OAP Server 未启动或端口错误
  • 网络问题，Agent 无法访问 OAP Server
  • 防火墙阻止了连接

解决方案：

  • 检查 OAP Server 是否正常运行：ps -ef | grep oap
  • 检查 OAP Server 端口配置（默认 11800）
  • 测试网络连通性：telnet oap-server-ip 11800
  • 检查防火墙规则，确保 11800 端口开放

8.2 UI 中看不到服务数据

可能原因：

  • Agent 未正确配置或未随应用启动
  • Agent 与 OAP Server 连接失败
  • 应用未产生任何请求
  • 采样率设置过低，未采集到数据

解决方案：

  • 检查应用启动命令，确保 - javaagent 参数正确
  • 查看应用日志，寻找与 SkyWalking 相关的错误信息
  • 发送请求到应用，确保有流量产生
  • 提高采样率：agent.sample_n_per_3_secs=100

8.3 追踪数据不完整

可能原因：

  • 部分服务未集成 SkyWalking Agent
  • 服务间调用未正确传递 Trace 上下文
  • 异步调用未正确处理 Trace 上下文

解决方案：

  • 确保所有服务都集成了 SkyWalking Agent
  • 检查服务间调用方式，确保支持 Trace 上下文传递（SkyWalking 对常见框架如 Spring Cloud、Dubbo 等都有支持）
  • 对于异步调用，使用 SkyWalking 提供的工具类传递上下文：
    import org.apache.skywalking.apm.toolkit.trace.TraceContext;
import org.apache.skywalking.apm.toolkit.trace.TraceCrossThread;// 异步任务
@TraceCrossThread
public class AsyncTask implements Runnable {@Overridepublic void run() {// 异步任务逻辑}
}

8.4 OAP Server 内存占用过高

可能原因：

  • 数据量过大
  • JVM 内存配置不足
  • 存储后端性能不佳，导致数据堆积

解决方案：

  • 增加 OAP Server 的 JVM 内存配置
  • 降低采样率，减少数据量
  • 优化存储后端性能，如为 Elasticsearch 增加节点
  • 配置数据保留策略，及时清理旧数据

九、总结与展望

Apache SkyWalking 作为一款优秀的分布式追踪系统，为微服务架构提供了强大的可观测性支持。通过本文的学习，我们了解了 SkyWalking 的核心概念、架构原理，掌握了环境搭建、应用集成和高级特性的使用方法。

SkyWalking 不仅能帮助我们追踪分布式系统中的请求流向，还能提供丰富的性能指标和告警功能，让我们能够及时发现和解决系统中的性能瓶颈和潜在问题。在实际项目中，合理使用 SkyWalking 可以显著提高系统的可靠性和可维护性。

希望本文能帮助你快速掌握 SkyWalking 的使用，让你的微服务系统从 "黑盒" 变为 "透明"，让问题排查不再困难。

http://www.dtcms.com/a/461956.html

相关文章：

  • 网站流量增加专门做物理的网站
  • 鸿蒙应用开发从入门到实战（十七）：ArkUI组件List列表布局
  • 论文阅读：arxiv 2025 Scaling Laws for Differentially Private Language Models
  • 如何自己做网站腾讯设计师培训基地
  • live555(笔记)
  • Linux系统编程：（二）基础指令详解（1）
  • 新闻视频网站开发wordpress如何自动采集网站图片
  • 【TIDE DIARY 1】dify日常试错； conda
  • Cucumber + Playwright 教程
  • 门户网站开发设计方案山东聊城建设学校网站
  • LLMs之Ling：Ling-1T的简介、安装和使用方法、案例应用之详细攻略
  • DOpusInstall-13.2.exe 安装方法，简单几步完成
  • 免费的api接口网站wordpress中文主题框架
  • 芯科科技第三代无线SoC现已全面供货
  • 1.c++入门(中)
  • 路桥养护：多交通场景下的差异化实践
  • 算法-快速排序
  • TCP粘包
  • 企业网站源码 asp哪家网站制作 优帮云
  • 整数转字符串 itoa_s () 安全指南
  • OSPF GR（Graceful Restart，平滑重启）
  • 高并发场景下的Reddit访问优化：Cliproxy智能调度系统实测
  • 厦门市城市建设档案馆网站南昌做网站排名
  • 3-键盘录入
  • 网站建设的调研报告做网站常用的插件
  • Java程序导致CPU打满排查方法
  • Android车机开发-TTRSXXXAIDL技术总结
  • dedecms制作网站教程平面设计广告设计
  • 龙岗区住房和建设局在线网站作图工具
  • 导数、偏导数与梯度：机器学习数学基础
