FreeRTOS任务同步与通信--任务通知

---

Chapter1 FreeRTOS任务同步与通信–任务通知

原文链接：https://blog.csdn.net/qq_34142812/article/details/150027854

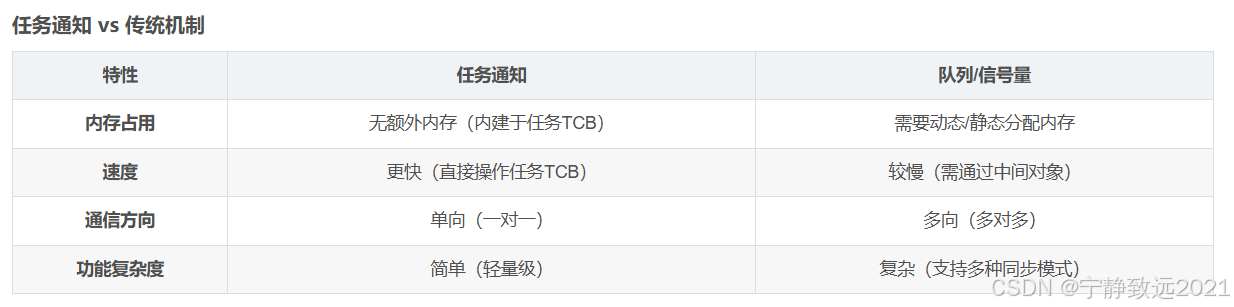

FreeRTOS 中的任务通知 (Task Notifications) 是一种极其高效、轻量级的任务间通信 (IPC) 和同步机制。它允许一个任务或中断服务程序 (ISR) 直接向另一个任务发送事件通知，并可选地附带一个 32 位的值。相比于传统的队列、信号量、事件组等机制，任务通知通常更快且占用更少的内存，因为它利用了任务控制块 (TCB) 中已有的字段。

大多数任务间通信方法借助中间对象，如队列、信号量 或 事件组。发送任务写入通信对象，而接收任务从 通信对象中读取。使用直接任务通知时，顾名思义，发送 任务直接向接收任务发送通知，无需借助中间对象， 使用 FreeRTOS 任务通知替代信号量方案, RAM占用更小且速度快了高达 45%。

Each RTOS task has an array of task notifications. Each task notification has a notification state that can be either ‘pending’ or ‘not pending’, and a 32-bit notification value.

每个 RTOS 任务都有一组任务通知，每个任务通知都有一个 通知状态，可以是“待处理”或“未待处理”，以及一个 32 位 通知值。

任务通知简介

1. 每个任务拥有一个通知值： 每个任务都有一个 32 位的 ulNotifiedValue 字段（在 TCB 中）。
2. 通知状态： 每个任务还有一个通知状态字段 (ucNotifyState)，可以是：

• taskNOT_WAITING_NOTIFICATION: 任务没有在等待通知。
• taskWAITING_NOTIFICATION: 任务正在阻塞等待通知 (ulTaskNotifyTake 或 xTaskNotifyWait)。
• taskNOTIFICATION_RECEIVED: 任务收到了一个通知（通知值已更新），但任务尚未取走它（对于某些 API 模式）。

3. 发送者： 任务或 ISR 通过调用 xTaskNotifyGive(), vTaskNotifyGiveFromISR(), xTaskNotify(), xTaskNotifyFromISR(), xTaskNotifyAndQuery(), xTaskNotifyAndQueryFromISR() 等 API 来更新目标任务的 ulNotifiedValue 和 ucNotifyState。
4. 接收者： 目标任务通过调用 ulTaskNotifyTake() 或 xTaskNotifyWait() 来查询、等待并消费通知。

⭐️ ​在 FreeRTOS V10.4.0 之前，每项任务只有一个“通知值”， 所有任务通知 API 函数都只能操作这一个值。而从V10.4 开始，任务通知变为 了一组数组，用户可以通过配置 configTASK_NOTIFICATION_ARRAY_ENTRIES 来决定了 每项任务的任务通知数组中的索引数。

在 V10.5.1 tskTaskControlBlock 结构体中可以查看到任务通知变量已变为了一个数组：

#if ( configUSE_TASK_NOTIFICATIONS == 1 )volatile uint32_t ulNotifiedValue[ configTASK_NOTIFICATION_ARRAY_ENTRIES ];volatile uint8_t ucNotifyState[ configTASK_NOTIFICATION_ARRAY_ENTRIES ];
#endif

而在V10.3.1 中，tskTaskControlBlock 中任务通知变量声明如下：

#if( configUSE_TASK_NOTIFICATIONS == 1 )volatile uint32_t ulNotifiedValue;volatile uint8_t ucNotifyState;
#endif

xTaskNotify() 是原始 API 函数， 为保持向后兼容， 调用 xTaskNotify() 相当于调用 xTaskNotifyIndexed()， 其 uxIndexToNotify 参数设置为 0，其他的函数同此类似。

一 、发送通知

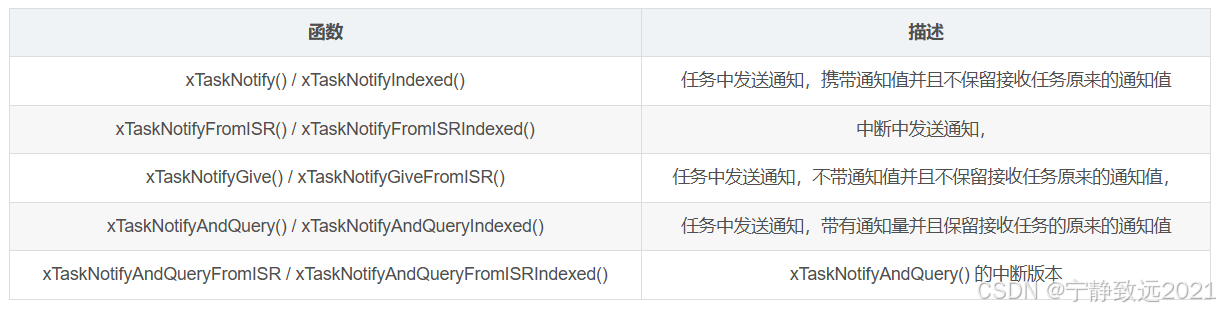

通知发送函数如下：

1.1 xTaskNotify()

xTaskNotify() 和 xTaskNotifyIndexed() 是等效函数，唯一区别在于 xTaskNotifyIndexed() 可以操作任务通知数组中的任何任务通知，而 xTaskNotify() 总是操作 数组中索引为 0 的任务通知。

BaseType_t xTaskNotify( TaskHandle_t xTaskToNotify,   // 任务句柄uint32_t ulValue,		      // 通知值eNotifyAction eAction );	  // 通知状态

参数：

xTaskToNotify

接收通知的 RTOS 任务的句柄，通知值会递增。可通过以下方法获取任务句柄： 使用 xTaskCreate()创建任务，并通过 pxCreatedTask 参数获取句柄； 使用 xTaskCreateStatic()创建任务，并返回值作为句柄； 调用 xTaskGetHandle()，通过任务名称获取句柄。当前正在执行的 RTOS 任务的句柄 由 xTaskGetCurrentTaskHandle()API 函数返回。

ulValue： 用于更新目标任务的通知值。

eAction: 任务通知更新的方法。枚举类型，可以取下列任一值，以执行相关操作

在task.h 中有如下的定义：

/* Actions that can be performed when vTaskNotify() is called. */
typedef enum
{eNoAction = 0,				/* Notify the task without updating its notify value. */eSetBits,					/* Set bits in the task's notification value. */eIncrement,					/* Increment the task's notification value. */eSetValueWithOverwrite,		/* Set the task's notification value to a specific value even if the previous value has not yet been read by the task. */eSetValueWithoutOverwrite	/* Set the task's notification value if the previous value has been read by the task. */
} eNotifyAction;

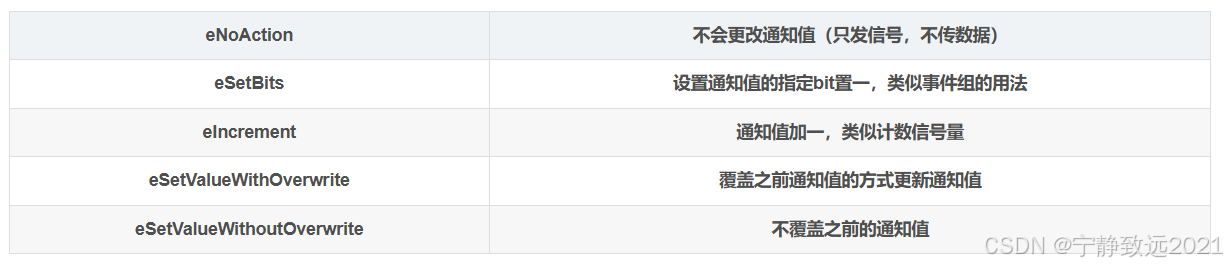

对应的解释如下：

返回值：

如果 eAction 设置为 eSetValueWithoutOverwrite ，且目标任务已有通知pending（待处理），则其通知值不会更新， 以免之前的值在使用前被覆盖。在这种情况下，调用 xTaskNotify() 会失败， 返回 pdFALSE。通过这种方式，RTOS 任务通知机制可以 在长度为 1 的队列上作为 xQueueSend() 的轻量级替代方案。

其他情况下均返回 pdPASS。

BaseType_t xTaskNotifyIndexed( TaskHandle_t xTaskToNotify,UBaseType_t uxIndexToNotify,uint32_t ulValue,eNotifyAction eAction );

xTaskNotifyIndexed 比 xTaskNotify() 多了一个 uxIndexToNotify 的参数，可以指定到目标任务的通知数组具体索引。

1.2 xTaskNotifyFromISR()

BaseType_t xTaskNotifyFromISR( TaskHandle_t xTaskToNotify,uint32_t ulValue,eNotifyAction eAction,BaseType_t *pxHigherPriorityTaskWoken );

作为 xTaskNotify() 的中断版本，可以用在中断函数中。

参数：

pxHigherPriorityTaskWoken

*pxHigherPriorityTaskWoken 必须初始化为 pdFALSE。 如果发送通知导致任务解除阻塞，并且解除阻塞的任务的优先级高于当前正在运行的任务， 则 xTaskNotifyFromISR() 会将 *pxHigherPriorityTaskWoken 设置为 pdTRUE。如果 xTaskNotifyFromISR() 将此值设置为 pdTRUE，则应在退出中断前 请求上下文切换。pxHigherPriorityTaskWoken 是可选参数， 可设置为 NULL。

返回值:

如果 eAction 设置为 eSetValueWithoutOverwrite ，且目标任务已有通知在pending（待处理），则其通知值不会更新， 以免之前的值在使用前被覆盖。在这种情况下，调用 xTaskNotify() 会失败， 返回 pdFALSE。通过这种方式，RTOS 任务通知机制可以 在长度为 1 的队列上作为 xQueueSend() 的轻量级替代方案。

其他情况下均返回 pdPASS。

同样的，当任务通知扩展到数组时，下面这个函数和 xTaskNotifyFromISR() 等价。

BaseType_t xTaskNotifyIndexedFromISR( TaskHandle_t xTaskToNotify,UBaseType_t uxIndexToNotify,uint32_t ulValue,eNotifyAction eAction,BaseType_t *pxHigherPriorityTaskWoken );

参数：

uxIndexToNotify

指定发送到目标任务的通知数组具体索引处。 uxIndexToNotify 必须小于 configTASK_NOTIFICATION_ARRAY_ENTRIES。 xTaskNotifyFromISR() 没有此参数，并且总是将通知发送到索引 0。

1.3 xTaskNotifyGive()

xTaskNotifyGive() 宏可视为速度更快的轻量级二进制或计数信号量的替代方案。

⚠️ 当任务通知值用作二进制或计数信号量的等效物时， 接收通知的任务应该使用 ulTaskNotifyTake() API 函数来等待通知， 而不是使用 xTaskNotifyWait() API 函数。

在任务中发送通知

xTaskNotifyGive() 与 xTaskNotifyGiveIndexed() 是等效宏，唯一区别在于 xTaskNotifyGiveIndexed() 可以操作数组中的任何任务通知，而 xTaskNotifyGive() 总是操作数组中索引为 0 的任务通知。

BaseType_t xTaskNotifyGive( TaskHandle_t xTaskToNotify );
BaseType_t xTaskNotifyGiveIndexed( TaskHandle_t xTaskToNotify, UBaseType_t uxIndexToNotify );

xTaskToNotify

接收通知的 RTOS 任务的句柄，通知值会递增。可通过以下方法获取任务句柄： 使用 xTaskCreate()创建任务，并通过 pxCreatedTask 参数获取句柄； 使用 xTaskCreateStatic()创建任务，并返回值作为句柄； 调用 xTaskGetHandle()，通过任务名称获取句柄。当前正在执行的 RTOS 任务的句柄 由 xTaskGetCurrentTaskHandle()API 函数返回。

uxIndexToNotify

要向目标任务的通知值数组中发送的通知索引。 uxIndexToNotify 必须小于 configTASK_NOTIFICATION_ARRAY_ENTRIES。 xTaskNotifyGive() 没有此参数，并且总是将通知发送到索引 0。

中断版本

void vTaskNotifyGiveFromISR( TaskHandle_t xTaskToNotify,BaseType_t *pxHigherPriorityTaskWoken );void vTaskNotifyGiveIndexedFromISR( TaskHandle_t xTaskHandle, UBaseType_t uxIndexToNotify, BaseType_t *pxHigherPriorityTaskWoken );

可在中断服务程序 (ISR) 中使用的 xTaskNotifyGive() 和 xTaskNotifyGiveIndexed()版本 。

1.4 xTaskNotifyAndQuery()

 BaseType_t xTaskNotifyAndQuery( TaskHandle_t xTaskToNotify,uint32_t ulValue,eNotifyAction eAction,uint32_t *pulPreviousNotifyValue );BaseType_t xTaskNotifyAndQueryIndexed( TaskHandle_t xTaskToNotify,UBaseType_t uxIndexToNotify,uint32_t ulValue,eNotifyAction eAction,uint32_t *pulPreviousNotifyValue );

xTaskNotifyAndQueryIndexed() 执行的操作与 xTaskNotifyIndexed()相同， 另外还可通过额外的 pulPreviousNotifyValue 参数返回目标任务之前的通知值 （函数被调用时的通知值，而不是函数返回时的通知值） 。

xTaskNotifyAndQuery() 执行的操作与 xTaskNotify()相同， 另外还可通过额外的 pulPreviousNotifyValue 参数返回目标任务之前的通知值 （函数被调用时的通知值，而不是函数返回时的通知值） 。

参数：

pulPreviousNotifyValue

可用于在 xTaskNotifyAndQuery() 修改任何位之前传出目标任务的通知值。 pulPreviousNotifyValue 是可选参数，如果不需要，可设置为 NULL。如果不使用 pulPreviousNotifyValue， 可以考虑使用 xTaskNotify()替代 xTaskNotifyAndQuery()。

返回值:

如果 eAction 设置为 eSetValueWithoutOverwrite ，且此时目标任务已有的通知pending，则其通知值不会更新， 以免之前的值在使用前被覆盖。在这种情况下，调用 xTaskNotify() 会失败， 返回 pdFALSE。通过这种方式，RTOS 任务通知机制可以 在长度为 1 的队列上作为 xQueueSend() 的轻量级替代方案。

其他情况下均返回 pdPASS。

1.5 xTaskNotifyAndQueryFromISR()

 BaseType_t xTaskNotifyAndQueryFromISR(TaskHandle_t xTaskToNotify,uint32_t ulValue,eNotifyAction eAction,uint32_t *pulPreviousNotifyValue,BaseType_t *pxHigherPriorityTaskWoken );BaseType_t xTaskNotifyAndQueryIndexedFromISR(TaskHandle_t xTaskToNotify,UBaseType_t uxIndexToNotifyuint32_t ulValue,eNotifyAction eAction,uint32_t *pulPreviousNotifyValue,BaseType_t *pxHigherPriorityTaskWoken );

xTaskNotifyAndQueryFromISR() 执行的操作与 xTaskNotifyFromISR()相同， 另外还可通过额外的 pulPreviousNotifyValue 参数返回目标任务之前的通知值 （函数被调用时的通知值，而不是函数返回时的通知值） 。

二、接收通知

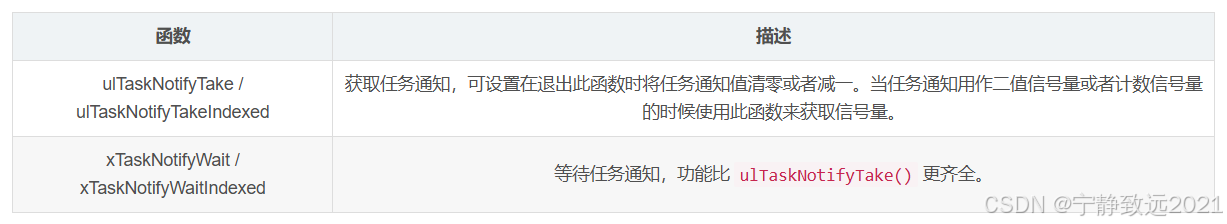

任务通知接收函数如下：

2.1 ulTaskNotifyTake()

uint32_t ulTaskNotifyTake( BaseType_t xClearCountOnExit,TickType_t xTicksToWait );uint32_t ulTaskNotifyTakeIndexed( UBaseType_t uxIndexToWaitOn, BaseType_t xClearCountOnExit, TickType_t xTicksToWait );

ulTaskNotifyTake() 和 ulTaskNotifyTakeIndexed() 是等效的, 唯一的区别 是 ulTaskNotifyTakeIndexed() 可以在操作数组中的任何任务通知， 而 ulTaskNotifyTake() 只能操作数组索引 0 处的任务通知。

参数：

uxIndexToWaitOn

调用任务的通知值数组中的索引， 调用任务将在该索引上等待非零通知。uxIndexToWaitOn必须小于configTASK_NOTIFICATION_ARRAY_ENTRIES。xTaskNotifyTake() 没有此参数，默认在索引 0 处等待通知。

xClearCountOnExit

如果收到 RTOS 任务通知，且 xClearCountOnExit设置为 pdFALSE，那么 RTOS 任务的 通知值将在 ulTaskNotifyTake()

退出前递减。这相当于 成功调用xSemaphoreTake()后，计数信号量的值被递减。如果收到 RTOS 任务通知 且xClearCountOnExit

设置为pdTRUE，则 RTOS 任务的通知值 将在 ulTaskNotifyTake()退出前重置为 0。这等同于 在成功调用xSemaphoreTake()

后，将二进制信号量的值保留为 0。

xTicksToWait

表示如果调用 ulTaskNotifyTake()时尚未收到通知，在阻塞状态下等待收到通知的最长时间。处于阻塞状态的 RTOS 任务不会消耗 任何 CPU 时间。时间以 RTOS 滴答周期为单位。pdMS_TO_TICKS() 宏可用于 将以毫秒为单位的时间转换为以滴答为单位的时间。

返回：

被递减或清除之前的任务通知值的值（原来的任务通知值）

2.2 xTaskNotifyWait()

该函数比 ulTaskNotifyTake() 功能更为强大，不管任务通知用作二值信号量、计数信号量、队列和事件标志组中的哪一种，都可以使用此函数来获取任务通知。

xTaskNotifyWait() 和xTaskNotifyWaitIndexed()是等效宏，唯一区别在于 xTaskNotifyWaitIndexed() 可以操作数组中的任何任务通知， 而 xTaskNotifyWait() 只能操作数组中索引为 0 的任务通知。

 BaseType_t xTaskNotifyWait( uint32_t ulBitsToClearOnEntry,uint32_t ulBitsToClearOnExit,uint32_t *pulNotificationValue,TickType_t xTicksToWait );BaseType_t xTaskNotifyWaitIndexed( UBaseType_t uxIndexToWaitOn,uint32_t ulBitsToClearOnEntry,uint32_t ulBitsToClearOnExit,uint32_t *pulNotificationValue,TickType_t xTicksToWait );

参数：

ulBitsToClearOnEntry

接收任务通知之前，先进行按位清除通知值。当没有接收到任务通知的时候，将任务通知值与此参数的取反值进行按位与运算。当此参数设为0xffffffff 或者 ULONG_MAX 的时候，就会将任务通知值清零。

ulBitsToClearOnExit

退出此函数之前，先按位清除通知值。如果接收到任务通知，在退出此函数之前，将任务通知值与此参数的取反值进行按位与运算。当此参数设为0xffffffff 或者 ULONG_MAX 的时候，就会将任务通知值清零。

*pulNotificationValue

用于传出 RTOS 任务的通知值，复制到 *pulNotificationValue 的值是 RTOS 任务的通知值，该值是在应用 ulBitsToClearOnExit 设置清除任何位 之前的值。如果无需保存通知值，可以将 pulNotificationValue 设置为 NULL。

xTicksToWait 阻塞时间

返回：

如果收到了通知，或者在调用 xTaskNotifyWait() 时通知已经在pending（待处理）状态， 则返回 pdTRUE。

如果调用 xTaskNotifyWait() 超时且在超时前没有收到通知， 则返回 pdFALSE。

三、清除通知状态和值

3.1 xTaskNotifyStateClear()

在 FreeRTOS 中，xTaskNotifyStateClear() 是一个用于管理任务通知状态的重要函数。它的核心作用是：清除目标任务的通知pending （待处理）状态，而不会修改通知值本身。

BaseType_t xTaskNotifyStateClear( TaskHandle_t xTask );BaseType_t xTaskNotifyStateClearIndexed( TaskHandle_t xTask, UBaseType_t uxIndexToClear );

3.2 ulTaskNotifyValueClear()

用于清除任务通知的指定标志位ulBitsToClear

uint32_t ulTaskNotifyValueClear( TaskHandle_t xTask, uint32_t ulBitsToClear );uint32_t ulTaskNotifyValueClearIndexed( TaskHandle_t xTask, UBaseType_t uxIndexToClear,uint32_t ulBitsToClear );

ulTaskNotifyValueClear() 和 ulTaskNotifyValueClearIndexed() 是等效的宏。唯一的区别 是 ulTaskNotifyValueClearIndexed() 可以指定任务通知数组任意索引处， 而ulTaskNotifyValueClear()始终在数组索引 0 处的任务通知上运行。

返回值：ulBitsToClear 指定位清零前目标任务的通知值。

四、eAction 值和相关操作

• eNoAction

目标任务接收事件，但其通知值不会更新。在这种情况下， 不会使用 ulValue。

• eSetBits

目标任务的通知值将与 ulValue 进行按位“或”操作。例如，如果 ulValue 设置为 0x01，则目标任务通知值中的第 0 位将被设置。同样，如果 ulValue 设置为 0x04，则目标任务通知值中的第 2 位将被设置。通过这种方式，RTOS 任务 通知机制可以作为事件组的轻量级替代方案。

• eIncrement

目标任务的通知值将增加 1，这样调用 xTaskNotifyFromISR() 相当于调用 vTaskNotifyGiveFromISR()。在这种情况下，不会使用 ulValue。

• eSetValueWithOverwrite

目标任务的通知值无条件设置为 ulValue。通过这种方式，RTOS 任务 通知机制可以作为 xQueueOverwrite() 的轻量级替代方案。

• eSetValueWithoutOverwrite

如果目标任务当前没有通知pending，则其通知值 将设置为 ulValue。 如果目标任务已有通知在pending，则其通知值 不会更新，以免之前的值在使用前被覆盖。在这种情况下， 调用 xTaskNotify() 会失败，返回 pdFALSE。 通过这种方式，RTOS 任务通知机制可以 在长度为 1 的队列上作为 xQueueSend() 的轻量级替代方案。
