【Proteus仿真】单片机(AT89C51)向主机发送字符串

目录

0案例视频效果展示

1基础知识补充

1.1电平转换芯片MAX232

1.1.1核心功能

1.1.2常见封装与引脚（以 DIP16 为例）

1.13典型应用电路

1.1.4优点

1.1.5注意事项

1.1.6总结一句话

1.2虚拟终端

1.2.1虚拟终端引脚

2 AT89C51单片机向主机发送字符串仿真

2.1电路原理图

2.1.1电路组成及接线

2.2控制程序

2.2.1控制程序步骤

2.2.2源代码

 3硬件工程师笔试面试相关文章链接(部分链接)

---

摘要：摘要：本文介绍了MAX232电平转换芯片在单片机串口通信中的应用，详细讲解了其核心功能、引脚定义及典型电路设计，并给出AT89C51单片机通过MAX232向主机发送字符串的完整实现方案，包括硬件连接和C51控制程序。文中还提供了虚拟终端的引脚说明及相关硬件工程师笔试面试资料链接，涵盖了RS-232通信、电平转换等关键技术要点。该方案可作为嵌入式系统串口通信的典型参考案例。

0案例视频效果展示

例子40：单片机向主机发送字符

1基础知识补充

1.1电平转换芯片MAX232

MAX232 是 Maxim（美信）公司推出的一款经典的 RS-232 电平转换芯片，广泛用于串口通信中，实现 TTL/CMOS 电平（0V~5V）与 RS-232 电平（±3V~±15V）之间的双向转换。

1.1.1核心功能

• TTL ↔ RS-232 电平转换
• 双向通信：支持两路发送（T1/T2）和两路接收（R1/R2）
• 内置电荷泵：只需 +5V 单电源供电，即可生成 ±10V 左右的 RS-232 电平
• 无需外部 ±12V 电源

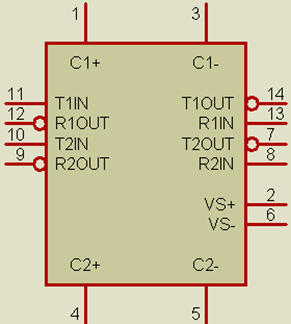

1.1.2常见封装与引脚（以 DIP16 为例）

引脚	名称	功能说明
1	C1+	电荷泵电容正极
2	VS+	电荷泵生成 +10V 输出
3	C1-	电荷泵电容负极
4	C2+	电荷泵电容正极
5	C2-	电荷泵电容负极
6	VS-	电荷泵生成 -10V 输出
7	T2OUT
