DC-DC电源芯片解读：RK860
目录
一.介绍
1.1 概述
1.2 主要特性
二.典型应用电路
三.引脚
3.1 分配图
3.2 引脚定义
四.寄存器
五.芯片版本说明
六.顶部标记
以下是对 Rockchip RK860 芯片的系统性解读。
一.介绍
1.1 概述
RK860是一款高效2.4MHz同步降压DC/DC调节器IC，能够提供高达6A的输出电流。它可以在2.7V至5.5V的宽输入电压范围内工作。而且，它集成了一个主开关和一个同步开关，具有非常低的RDS（ON），以最大限度地减少传导损耗。
通过I2C接口，可将输出电压编程为两种范围：
（1）0.7125V至1.5V，步进值为12.5mV；
（2）0.5V至1.5V，步进值为6.25mV。
RK860采用节省空间的低剖面WLCSP 1.65mm*2.05mm-20封装。
它适用于空间受限且对效率要求高的嵌入式系统（如智能手机、平板电脑、便携设备等）。
注：RDS(ON) 是 “导通电阻”（On-State Resistance） 的缩写，指功率开关器件（如MOSFET）
在完全导通（ON）状态下的漏极（Drain）和源极（Source）之间的电阻值。1.2 主要特性
| 序号 | 特性 | 参数说明 |
|---|---|---|
| 1 | 输入电压范围 | 2.7V~5.5V |
| 2 | 输出电流能力 | 最高6A连续输出 |
| 3 | 开关频率 | 2.4MHz（降低外围元器件尺寸） |
| 4 | 静态电流 | 典型值70μA（VIN = 3.8V，Temp = 25℃） |
| 5 | 内部开关导通电阻 | PFET: 24mΩ, NFET: 16mΩ |
| 6 | 输出电压可编程范围 | 0.7125V–1.5V（12.5mV/步进）或 0.5V–1.5V（6.25mV/步进） |
| 7 | 保护机制 | 周期过流保护（OCP），输入过压/欠压保护（OVP/UVLO），热关断（TSD） |
| 8 | 封装 | WLCSP-20（1.65mm*2.05mm） |

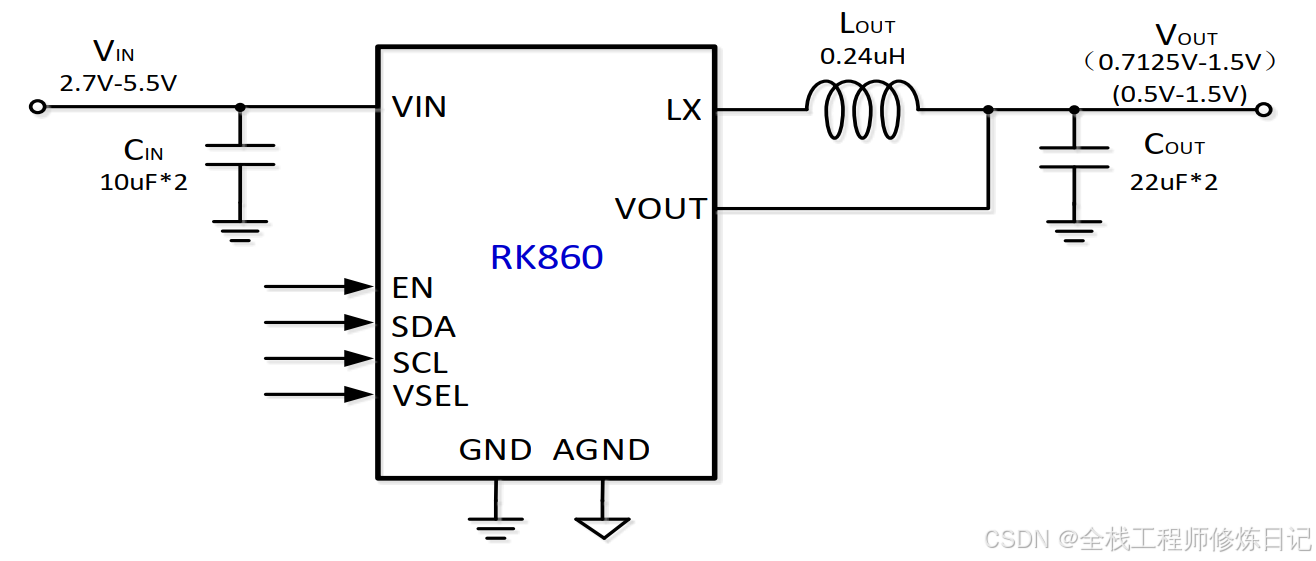

二.典型应用电路
该电路推荐使用 0.24μH 电感和 2×22μF 陶瓷电容，适用于高频率、小尺寸的应用场景。
三.引脚

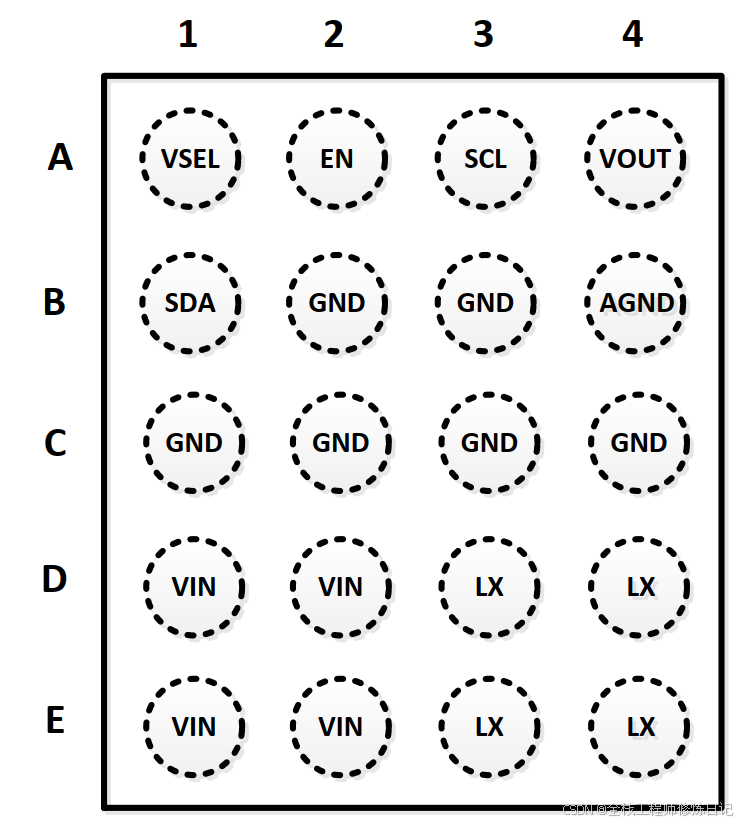

3.1 分配图
3.2 引脚定义
| 序号 | 引脚 | 功能 | I/O类型 |
|---|---|---|---|
| 1 | VIN | （1）电源输入引脚。 （2）这些引脚必须至少通过2个10uF陶瓷电容器作为输入滤波器与地去耦。输入电容器应尽可能靠近VIN和GND引脚之间。 | 电源 |
| 2 | LX | （1）开关节点引脚。 （2）将这些引脚连接到电感器的开关节点。 | 输出 |
| 3 | GND | 电源地 | 地 |
| 4 | AGND | 模拟接地引脚 | 地 |
| 5 | VSEL | （1）电压选择引脚。 （2）当该引脚为低时，VOUT由VSEL0寄存器设置。当该引脚为高时，VOUT由VSEL1寄存器设置 | 输入 |
| 6 | EN | （1）启用控制引脚。 （2）高有效，不能处于悬浮状态。 | 输入 |
| 7 | SCL/SDA | I2C接口引脚 | 协议引脚 |
| 8 | VOUT | （1）输出感测引脚。 （2）连接到输出电容器侧 | 输出 |
四.寄存器
RK860 通过 I2C 接口实现输出电压的动态调节与状态监控，主要寄存器包括：
| 序号 | 寄存器名称 | 寄存器地址 | 功能说明 |
|---|---|---|---|
| 1 | VSEL0_A / VSEL1_A | 0x00/0x01 | 输出电压设置通道A |
| 2 | Control_Register | 0x02 | 控制寄存器 |
| 3 | ID1 / ID2 | 0x03/0x04 | 芯片ID |
| 4 | PGOOD | 0x05 | 电源状态指示 |
| 5 | VSEL0_B / VSEL1_B | 0x06/0x07 | 输出电压设置通道B （仅适用于DIE_ID=0xA的芯片） |

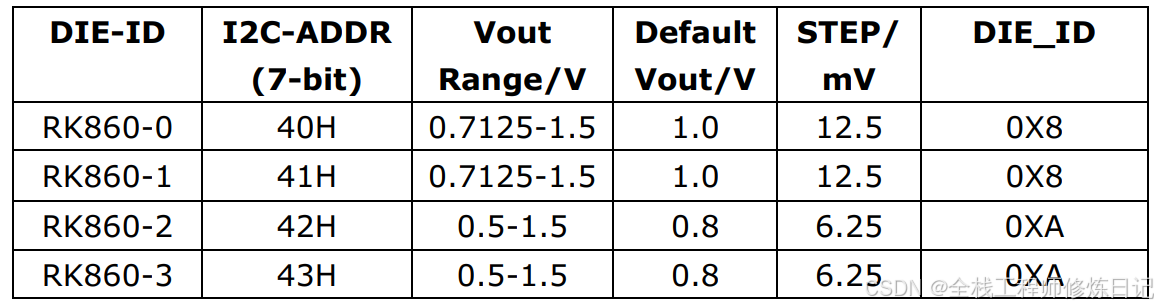

五.芯片版本说明

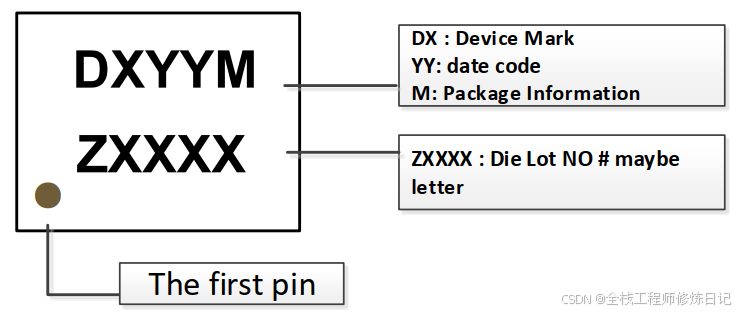

六.顶部标记
