opendds初入门之对其支持的tools进行梳理
已经通过opendds的DevGuideExamples和example对opendds的基础功能有了一定了解，关注一下tools目录。

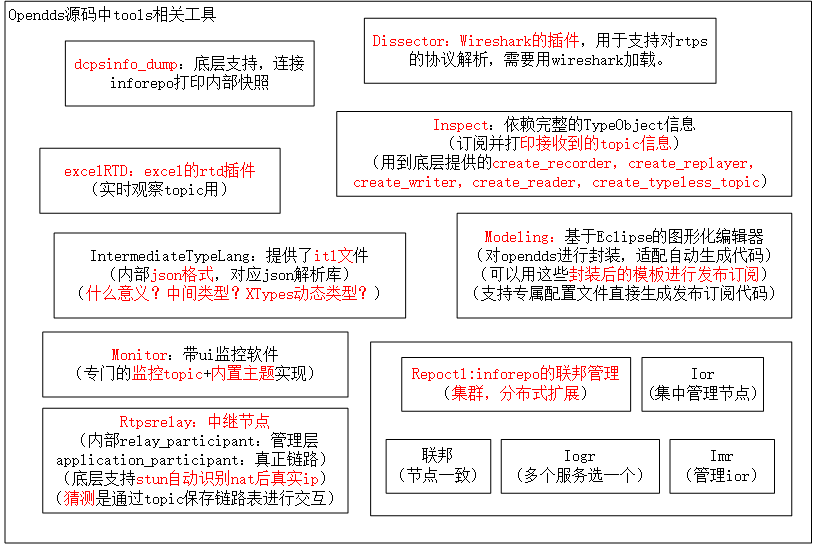

1：首先分析一下tools目录下各模块的功能：
dcpsinfo_dump 集中模式下，连接inforepo，通过快照的方式打印内部已有数据结构，DomainParticipant、Topic、Publisher、Subscriber，DataWriter/DataReader 等dissector 这是提供了一个wireshark插件，实现wireshark对rtps协议的支持，用于支持抓包分析。（插件的方式）excelRTD 是一个COM插件，让Excel能通过RTD接口订阅 DDS Topic数据，然后实时查看数据。在excel中执行=RTD("OpenDDS.ExcelRTD", , "RadarTrack", "velocity") 用inspect OpenDDS的Topic检查工具，用于查看某个Topic 的类型和状态信息IntermediateTypeLang 将IDL类型转换为中间类型语言格式itl(实际上就是json)，作为类型转换、跨语言绑定、代码生成的中间桥梁。（构建抽象语法树（AST），C++由opendds_idl原生支持，该模块主要是Java、JSON、XML等后端生成器）（貌似目前只支持了转成json）modeling 定义idl后，在Eclipse中拖拽进行编辑（构建发布订阅逻辑），生成.opendds文件，使用该文件自动生成代码。（使用这个工具，可以实现统一建模，生成对应的代码）monitor 订阅监控主题，订阅内置主题，用于监控 DDS 系统状态。rapidjson 开源第三方json库，供其他模块用。repoctl 用于管理集中发现服务中的inforepo的启动，停止，加入联邦逻辑。 （多个只管理本地的inforepo一起工作）rtpsrelay 中继服务器，用于跨过局域网之类通信用。
2：对各工具的实现底层进行梳理。
dcpsinfo_dump opendds的底层就已经支持，建立在集中模式下，从inforepo中获取数据结构转换成字符串进行打印。dissector 是wareshark下的插件加载机制，会识别所有的dll和lib，加载对应的plugin_register 作为入口（填入对应的注册和销毁函数），开始业务处理。===》非关注模块，待探索。 （本质就是对接收到的报文，按照特定字节依次进行解析）excelRTD excel的com插件机制，使用rtd的方式接收外部数据，实时进行展示。继承自IRtdServer，通过dll特定的入口函数实现注册和真正内部业务调用。===》非关注模块，待探索。 （excel通过rtd的方式，实时显示内部的数据）inspect 主要用到了Service_Participant下的其他不依赖idl的相关服务接口，比如create_recorder，create_replayer，create_writer，create_reader，create_typeless_topic，这些接口提供了泛型的topic的记录，回放，发送，接收，以及创建topic。===》适合构建采集器、桥接器、回放器、转发器等多种数据处理系统，不需要idl。===》这里主要是用到create_typeless_topic和create_recorder，在对应的回调中处理获取内容并打印。===》需要注意，在使用时，发布端和订阅段要完整数据类型，TypeObject的使用转成字符串打印。===》需要注意，在指定传输方式后的底层Transport，opendds内部是有默认的ip和端口的，比如组播ip。IntermediateTypeLang 只是提供了idl的json格式形式，为了给其他模块方便解析用（比如wireshark），用于json解析。===》该模块提供的是对itl文件中存储的json格式的数据进行解析的功能。====》1：opendds是否支持idl生成对应json格式的itl文件。 2：这个json解析itl文件的意义是什么？wireshark怎么用？modeling 基于基于Eclipse的图形化编辑器，生成一些代码？====》直接用图形化拖拽，生成代码，直接运行。====》关注c++代码，该模块是对opendds的基本业务（发布订阅）的封装，暴露统一的接口，供模型调用时使用。====》也就是说对发布订阅等基础接口的二次封装，可以基于这个封装进行调用。monitor 带界面的监控软件，实现了我们对系统内的节点监控逻辑。====》基于opendds底层monitor lib已经对监控功能的支持，这里作为对应监控topic的订阅端，对订阅接收到的内容进行解析即可。====》带界面 + 专门的监控topic + 内置主题(识别节点上下线)实现。====》这个模块需要动态开启monitor的支持。（配置文件中开启）repoctl inforepo的底层支持，联邦的概念对inforepo单节点部署进行扩展。====》inforepo的联邦管理，内部节点会互相备份。====》可以实现分布式，集群布局（二者可搭配）。====》核心代码dds下的inforepo中的FederatorManagerImpl.h 相关接口。rtpsrelay 参考tools下的dds下的Relay.idl，是relay功能支持的相关结构定义。====》首先需要分析定义的结构，支持realy节点之间的交互（水平），支持realy和自身管理域之间的节点交互（垂直）。====》有个分区的概念，支持订阅所有，支持向特定分区发布数据。====》中继模式对spdp，sedp，data的端口选择是依次加一，注意区分水平和垂直。====》分别定义了application_participant和relay_participant，实际上都是relay的核心支持（relay_participant主要用于管理层，属于控制面，管理发布状态、统计、分区信息， application_participant是真正的交互层，真正的链路）。====》relay_participant就好像路由表的作用，维护了管理层结构。====》application_participant的使用和opendds常用有差异，这里用到了ACE_Reactor。====》说是支持stun和ice的功能，只是建立在这个软件上，能支持识别到nat后的公网ip和端口，然后进行交互转发。====》这里是建立在spdp，sedp发布订阅关系表的基础上的，通过表找到对应目标链路进行转发。（内部有个guid概念，唯一关联）
3：总结
对opendds下的tools下的工具进行浅了解，从宏观的角度首先知道其作用以及内部实现原理。
