ESP8266与CEM5826-M11毫米波雷达传感器的动态检测系统

news 2025/9/24 7:15:09

一、项目概述

毫米波雷达技术作为一种新兴的存在检测手段，相比传统PIR传感器具有穿透性强、抗干扰能力高等优势。本文将详细介绍一套基于ESP8266微控制器与CEM5826-M11 24GHz毫米波雷达传感器的动态检测系统，该系统不仅能够准确检测人体存在与移动速度，还通过OLED显示屏实时反馈数据，并利用可编程LED灯带提供直观的视觉效果。

本系统特色：

采用24GHz毫米波雷达，可透过非金属材料检测

实时显示移动速度与信号强度

六种动态LED灯光效果，根据检测状态自动调整

低功耗设计，适合长期部署

二、硬件组成详解

核心组件：

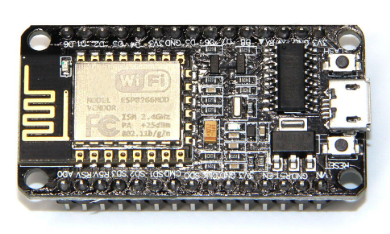

1、NodeMCU ESP8266

处理器：Tensilica L106 32位RISC

主频：80MHz（可超频至160MHz）

内存：4MB Flash，约80KB可用RAM

通信：内置WiFi（本项目暂未使用网络功能）

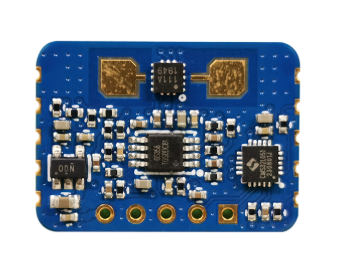

2、CEM5826-M11 24GHz毫米波雷达传感器

工作频率：24GHz（K波段）

检测范围：0.2~12米（可调）

检测角度：水平80°，垂直40°

接口：UART（115200波特率）

供电：5V DC

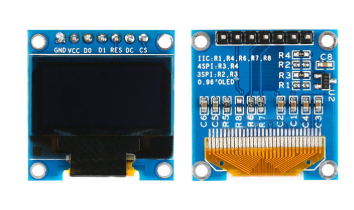

3、0.96英寸OLED显示屏

分辨率：128×64像素

通信协议：I2C

控制芯片：SSD1306

供电：3.3V

4、WS2812B可寻址RGB LED灯带

LED数量：15颗

通信：单线数据传输

供电：5V DC

其他配件：

面包板：用于原型开发

跳线若干：连接各组件

电源适配器：5V/2A（确保LED灯带有足够电流）

各硬件组件展示

三、CEM5826-M11雷达传感器原理

CEM5826-M11采用24GHz毫米波雷达技术，基于多普勒效应进行运动检测。其工作原理如下：

发射信号：传感器持续发射24GHz频率的电磁波

接收反射：当电磁波遇到移动物体时，反射回传感器

频率分析：通过分析反射波的频率偏移（多普勒效应）计算运动速度

信号处理：内部DSP处理算法过滤干扰，提高检测可靠性

与传统PIR（被动红外）传感器相比，毫米波雷达具有以下优势：

可穿透非金属材料（如塑料、薄木板、玻璃等）

不受环境温度影响，稳定性高

可提供运动物体的速度数据

检测范围更大，方向性更好

CEM5826-M11通过UART接口以115200波特率输出数据，典型数据格式为：

1, km/h, v=1.62, str=63

其中：

v=1.62表示检测到的移动速度为1.62 km/h

str=63表示信号强度为63（满值100）

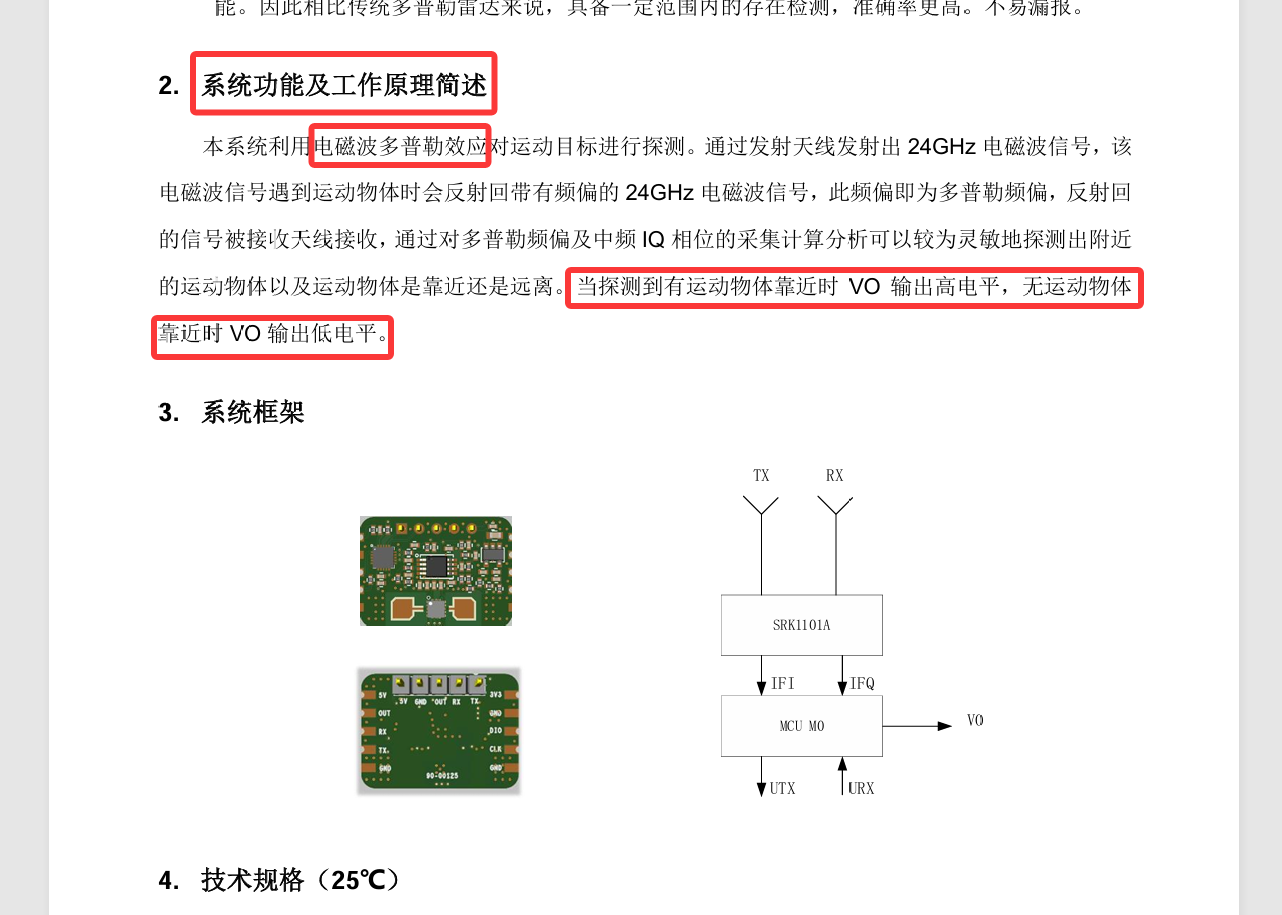

[雷达传感器工作原理] --- 更多请参考萤火工场 CEM5826-M11 24GHz 毫米波雷达模块规格书（可点击跳转自行下载）

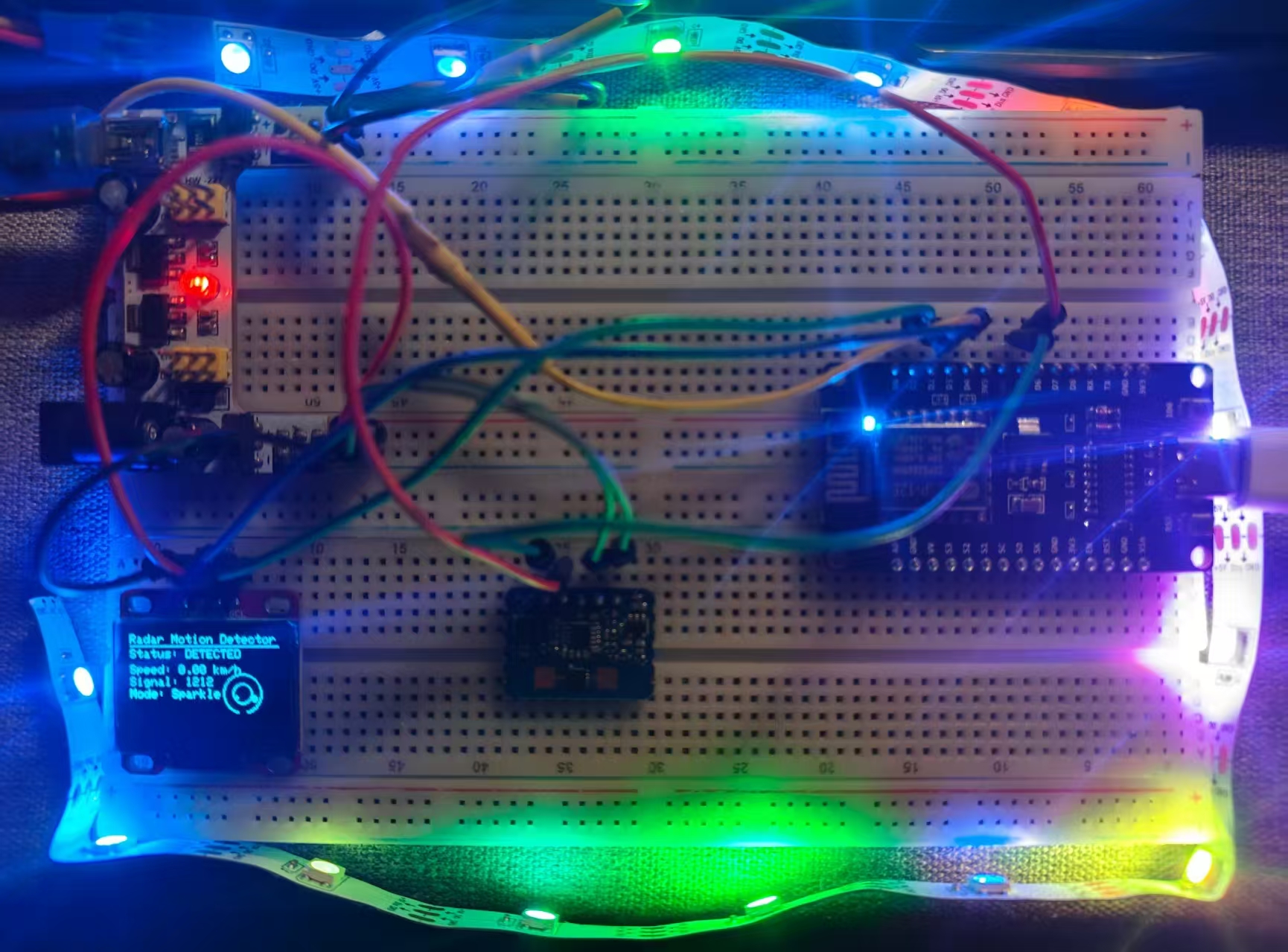

四、系统连接方式

接线详图：

1、OLED显示屏连接：

SDA → D2 (GPIO4)

SCL → D1 (GPIO5)

VCC → 3.3V

GND → GND

2、LED灯带连接：

DO(数据) → D4 (GPIO2)

VCC → 5V

GND → GND

3、CEM5826-M11雷达传感器连接：

TX → D5 (GPIO14)

RX → D6 (GPIO12)

VCC → 5V

GND → GND

注意事项：

雷达传感器的TX连接到ESP8266的D5(RX)，RX连接到D6(TX)，需要交叉连接

LED灯带可能需要额外的电源供应，若灯珠数量多时，不建议直接从ESP8266供电

确保所有组件共地，避免信号干扰

五、完整代码

/** ESP8266 雷达动态检测系统 - 使用CEM5826-M11传感器* * 硬件组成:* - ESP8266 NODE MCU* - 0.96" OLED 显示屏 (I2C)* - WS2812B LED灯带 (15颗LED)* - CEM5826-M11 24GHz毫米波雷达传感器* * 连接方式:* - OLED: SDA -> D2, SCL -> D1, VCC -> 3.3V, GND -> GND* - LED灯带: DO -> D4, VCC -> 5V, GND -> GND* - CEM5826-M11: TX -> D5, RX -> D6, VCC -> 5V, GND -> GND*/#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <Adafruit_NeoPixel.h>
#include <SoftwareSerial.h>
#include <math.h>// OLED显示屏配置
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1  // 4针OLED不使用重置针脚
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);// LED灯带配置
#define LED_PIN D4
#define LED_COUNT 15
Adafruit_NeoPixel strip(LED_COUNT, LED_PIN, NEO_GRB + NEO_KHZ800);// CEM5826-M11传感器配置
#define RADAR_RX D5  // 连接到CEM5826-M11的TX
#define RADAR_TX D6  // 连接到CEM5826-M11的RX（如需将来使用）
SoftwareSerial radarSerial(RADAR_RX, RADAR_TX);  // RX, TX// 雷达检测数据结构体
struct RadarData {bool presence;      // 是否检测到存在float velocity;     // 移动物体的速度 (km/h)int signal;         // 信号强度unsigned long lastUpdateTime;  // 最后更新时间
};RadarData radarData = {false, 0.0, 0, 0};
String receivedString = "";
bool newDataReceived = false;// 显示刷新计时器
unsigned long lastDisplayUpdate = 0;
const unsigned long DISPLAY_UPDATE_INTERVAL = 250;  // 250ms (每秒刷新4次)// LED动画变量
unsigned long lastLedUpdate = 0;
const unsigned long LED_UPDATE_INTERVAL = 25;  // 25ms (每秒更新40次) - 更快以获得更动态的效果
int animationStep = 0;
int animationMode = 0;
unsigned long lastModeChange = 0;
const unsigned long MODE_CHANGE_INTERVAL = 5000;  // 每5秒更改一次动画模式// 派对模式的颜色调色板
uint32_t partyColors[] = {strip.Color(255, 0, 0),      // 红色strip.Color(255, 127, 0),    // 橙色strip.Color(255, 255, 0),    // 黄色strip.Color(0, 255, 0),      // 绿色strip.Color(0, 0, 255),      // 蓝色strip.Color(75, 0, 130),     // 靛蓝strip.Color(148, 0, 211),    // 紫罗兰strip.Color(255, 0, 255),    // 洋红strip.Color(0, 255, 255),    // 青色strip.Color(255, 105, 180),  // 热粉色strip.Color(255, 20, 147),   // 深粉色strip.Color(255, 215, 0),    // 金色strip.Color(138, 43, 226)    // 紫色
};
const int NUM_PARTY_COLORS = sizeof(partyColors) / sizeof(partyColors[0]);void setup() {// 初始化串口调试Serial.begin(115200);Serial.println("雷达动态检测器启动中...");// 初始化雷达串口radarSerial.begin(115200);// 初始化OLED显示屏Wire.begin(D2, D1);  // SDA, SCLif (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {Serial.println(F("SSD1306分配失败"));for(;;);  // 停止执行，无限循环}display.clearDisplay();display.setTextColor(WHITE);display.setTextSize(1);display.setCursor(0, 0);display.println("Radar Motion Detector");display.println("Initializing...");display.display();// 初始化LED灯带strip.begin();strip.show();  // 初始化所有像素为'关闭'状态// 启动动画 - 彩虹效果for(int j = 0; j < 256; j += 8) {for(int i = 0; i < strip.numPixels(); i++) {strip.setPixelColor(i, Wheel((i + j) & 255));}strip.show();delay(20);}// 清除LEDsfor(int i = 0; i < strip.numPixels(); i++) {strip.setPixelColor(i, strip.Color(0, 0, 0));strip.show();delay(30);}
}void loop() {unsigned long currentTime = millis();// 从雷达传感器读取数据readRadarData();// 定期更新显示if (currentTime - lastDisplayUpdate >= DISPLAY_UPDATE_INTERVAL) {updateDisplay();lastDisplayUpdate = currentTime;}// 定期更新LED动画if (currentTime - lastLedUpdate >= LED_UPDATE_INTERVAL) {updateLEDs(currentTime);lastLedUpdate = currentTime;}// 当检测到移动时偶尔更改动画模式if (radarData.presence && currentTime - lastModeChange >= MODE_CHANGE_INTERVAL) {// 基于速度改变模式if (radarData.velocity > 3.0) {animationMode = random(0, 6);  // 选择一个随机动画模式lastModeChange = currentTime;}}
}void readRadarData() {// 检查是否有来自传感器的数据while (radarSerial.available() > 0) {char inChar = radarSerial.read();// 收集字符直至换行符if (inChar != '\n') {receivedString += inChar;} else {// 处理完整行parseRadarData(receivedString);receivedString = "";  // 清除字符串以便下次读取newDataReceived = true;}}// 如果3秒内未收到数据，假设无存在if (millis() - radarData.lastUpdateTime > 3000) {if (radarData.presence) {radarData.presence = false;radarData.velocity = 0.0;radarData.signal = 0;newDataReceived = true;}}
}void parseRadarData(String data) {// 示例数据格式: "1, km/h, v=1.62, str=63"Serial.print("接收到的数据: ");Serial.println(data);// 解析速度值int vPos = data.indexOf("v=");int strPos = data.indexOf("str=");if (vPos > 0 && strPos > 0) {// 提取速度String velocityStr = data.substring(vPos + 2, strPos - 2);radarData.velocity = velocityStr.toFloat();// 提取信号强度String signalStr = data.substring(strPos + 4);radarData.signal = signalStr.toInt();// 更新存在状态和时间戳radarData.presence = (radarData.signal > 0);radarData.lastUpdateTime = millis();Serial.print("速度: "); Serial.print(radarData.velocity); Serial.println(" km/h");Serial.print("信号强度: "); Serial.println(radarData.signal);Serial.print("检测到存在: "); Serial.println(radarData.presence ? "是" : "否");}
}void updateDisplay() {display.clearDisplay();display.setTextSize(1);// 标题display.setCursor(0, 0);display.println("Radar Motion Detector");display.drawLine(0, 9, display.width(), 9, WHITE);// 检测状态display.setCursor(0, 12);display.setTextSize(1);display.print("Status: ");if (radarData.presence) {display.setTextSize(1);display.println("DETECTED");} else {display.setTextSize(1);display.println("NO DETECTION");}// 速度和信号强度display.setTextSize(1);display.setCursor(0, 25);display.print("Speed: ");display.print(radarData.velocity, 2);display.println(" km/h");display.setCursor(0, 35);display.print("Signal: ");display.println(radarData.signal);// 显示当前动画模式display.setCursor(0, 45);display.print("Mode: ");switch(animationMode) {case 0: display.println("Rainbow"); break;case 1: display.println("Pulse"); break;case 2: display.println("Comet"); break;case 3: display.println("Strobe"); break;case 4: display.println("Fire"); break;case 5: display.println("Sparkle"); break;default: display.println("Default");}// 绘制简单的雷达动画int centerX = 96;int centerY = 48;int radius = 16;display.drawCircle(centerX, centerY, radius, WHITE);display.drawCircle(centerX, centerY, radius/2, WHITE);if (radarData.presence) {// 当检测到存在时在雷达上绘制一些"点"float angle = (millis() % 3600) / 10.0;  // 0-360度int blipX = centerX + (int)(radius * 0.7 * cos(angle * PI / 180));int blipY = centerY + (int)(radius * 0.7 * sin(angle * PI / 180));display.fillCircle(blipX, blipY, 2, WHITE);int blipX2 = centerX + (int)(radius * 0.4 * cos((angle + 120) * PI / 180));int blipY2 = centerY + (int)(radius * 0.4 * sin((angle + 120) * PI / 180));display.fillCircle(blipX2, blipY2, 1, WHITE);}display.display();
}void updateLEDs(unsigned long currentTime) {animationStep = (animationStep + 1) % 256;if (radarData.presence) {// 基于速度和信号强度选择动画模式float intensity = map(radarData.signal, 0, 100, 0, 255) / 255.0;float speed = constrain(radarData.velocity / 10.0, 0.1, 1.0);switch (animationMode) {case 0:rainbowAnimation(speed);break;case 1:pulseAnimation(speed, intensity);break;case 2:cometAnimation(speed, intensity);break;case 3:strobeAnimation(speed, intensity);break;case 4:fireAnimation(speed, intensity);break;case 5:sparkleAnimation(speed, intensity);break;default:rainbowAnimation(speed);}} else {// 未检测到运动 - 温和的颜色循环效果int brightness = sin(animationStep * PI / 128) * 40 + 20;  // 呼吸效果 20-60亮度for(int i = 0; i < strip.numPixels(); i++) {strip.setPixelColor(i, strip.Color(0, 0, brightness));}strip.show();}
}// 在所有LED上生成彩虹颜色
void rainbowAnimation(float speed) {int speedFactor = 256 - (speed * 200);  // 速度越高 = 动画越快for(int i = 0; i < strip.numPixels(); i++) {int pixelHue = (i * 256 / strip.numPixels() + (millis() / speedFactor)) % 256;strip.setPixelColor(i, Wheel(pixelHue));}strip.show();
}// 所有LED一起脉动，颜色基于速度
void pulseAnimation(float speed, float intensity) {float pulse = sin((millis() * speed * 0.01) * PI) * 0.5 + 0.5;  // 0.0-1.0int brightness = pulse * 255 * intensity;for(int i = 0; i < strip.numPixels(); i++) {// 基于速度选择颜色int hue = (millis() / 50) % 256;  // 循环颜色uint32_t color = Wheel(hue);// 应用亮度uint8_t r = ((color >> 16) & 0xFF) * brightness / 255;uint8_t g = ((color >> 8) & 0xFF) * brightness / 255;uint8_t b = (color & 0xFF) * brightness / 255;strip.setPixelColor(i, strip.Color(r, g, b));}strip.show();
}// 移动彗星效果
void cometAnimation(float speed, float intensity) {fadeToBlack(80);  // 留下尾迹// 计算"彗星头"的位置float pos = fmod((millis() * speed * 0.05), strip.numPixels() * 2);if (pos >= strip.numPixels()) pos = strip.numPixels() * 2 - pos;// 基于时间选择颜色int hue = (millis() / 100) % 256;uint32_t color = Wheel(hue);// 在彗星头处设置最亮的像素int brightestPixel = (int)pos;strip.setPixelColor(brightestPixel, color);// 创建梯度尾迹for(int i = 1; i < 5; i++) {if(brightestPixel - i >= 0) {uint8_t r = ((color >> 16) & 0xFF) * (5 - i) / 5 * intensity;uint8_t g = ((color >> 8) & 0xFF) * (5 - i) / 5 * intensity;uint8_t b = (color & 0xFF) * (5 - i) / 5 * intensity;strip.setPixelColor(brightestPixel - i, strip.Color(r, g, b));}}strip.show();
}// 频闪效果（闪烁）
void strobeAnimation(float speed, float intensity) {int flashSpeed = 100 - speed * 80;  // 速度越高 = 闪烁越快if (millis() % flashSpeed < flashSpeed / 2) {// 闪亮 - 从派对颜色中随机选择int colorIndex = random(0, NUM_PARTY_COLORS);uint32_t color = partyColors[colorIndex];for(int i = 0; i < strip.numPixels(); i++) {strip.setPixelColor(i, color);}} else {// 闪灭for(int i = 0; i < strip.numPixels(); i++) {strip.setPixelColor(i, strip.Color(0, 0, 0));}}strip.show();
}// 火焰效果模拟
void fireAnimation(float speed, float intensity) {int cooling = 55 + (1.0 - speed) * 100;  // 火焰冷却速度int sparking = 120 * speed;  // 新火花的几率// 每个LED的温度值数组static byte heat[LED_COUNT];// 步骤1. 冷却每个像素for(int i = 0; i < strip.numPixels(); i++) {int cooldown = random(0, ((cooling * 10) / strip.numPixels()) + 2);if(cooldown > heat[i]) {heat[i] = 0;} else {heat[i] = heat[i] - cooldown;}}// 步骤2. 热量上升 - 向上移动热量for(int i = strip.numPixels() - 1; i >= 2; i--) {heat[i] = (heat[i - 1] + heat[i - 2] + heat[i - 3]) / 3;}// 步骤3. 随机点燃新火花if(random(255) < sparking) {int y = random(strip.numPixels() / 3);  // 火花出现在底部heat[y] = heat[y] + random(160, 255);  // 随机强度// 防止溢出if(heat[y] > 255) heat[y] = 255;}// 步骤4. 将热量转换为LED颜色并设置像素for(int i = 0; i < strip.numPixels(); i++) {int pixelHeat = (int)(heat[i] * intensity);if(pixelHeat > 255) pixelHeat = 255;uint32_t color = HeatColor((byte)pixelHeat);strip.setPixelColor(i, color);}strip.show();
}// 随机闪烁效果
void sparkleAnimation(float speed, float intensity) {// 淡化现有像素fadeToBlack(90);// 基于速度添加新的随机闪烁int numSparkles = 1 + (speed * 4);  // 每帧1-5个新闪烁for(int i = 0; i < numSparkles; i++) {int pos = random(strip.numPixels());int hue = random(256);  // 随机颜色strip.setPixelColor(pos, Wheel(hue));}strip.show();
}// 创建彩虹颜色的辅助函数
uint32_t Wheel(byte WheelPos) {WheelPos = 255 - WheelPos;if(WheelPos < 85) {return strip.Color(255 - WheelPos * 3, 0, WheelPos * 3);}if(WheelPos < 170) {WheelPos -= 85;return strip.Color(0, WheelPos * 3, 255 - WheelPos * 3);}WheelPos -= 170;return strip.Color(WheelPos * 3, 255 - WheelPos * 3, 0);
}// 将热值（0-255）转换为RGB颜色，用于火焰效果
uint32_t HeatColor(byte temperature) {// 将'热量'从0-255缩放到0-191byte t192 = round((temperature/255.0) * 191);// 计算渐变byte heatramp = t192 & 0x3F; // 0..63heatramp <<= 2; // 缩放到0..252// 确定我们在光谱的哪一部分:if( t192 > 0x80) {                    // 最热return strip.Color(255, 255, heatramp);} else if( t192 > 0x40 ) {            // 中等return strip.Color(255, heatramp, 0);} else {                               // 最冷return strip.Color(heatramp, 0, 0);}
}// 将所有像素淡化到黑色，按特定百分比
void fadeToBlack(byte fadeValue) {for(int i = 0; i < strip.numPixels(); i++) {uint32_t oldColor = strip.getPixelColor(i);uint8_t r = ((oldColor >> 16) & 0xFF) * fadeValue / 100;uint8_t g = ((oldColor >> 8) & 0xFF) * fadeValue / 100;uint8_t b = (oldColor & 0xFF) * fadeValue / 100;strip.setPixelColor(i, strip.Color(r, g, b));}
}

六、代码详细解析

1. 初始化与配置

初始化部分负责设置所有硬件组件并准备系统运行：

void setup() {Serial.begin(115200);            // 调试串口radarSerial.begin(115200);       // 雷达串口Wire.begin(D2, D1);              // I2C总线display.begin(SSD1306_SWITCHCAPVCC, 0x3C); // OLED显示屏strip.begin();                   // LED灯带
}

系统在启动时会执行一个彩虹动画，这既可以测试LED灯带功能，也能提供良好的视觉反馈表明系统已启动。

2. 主循环结构

主循环被设计为三个主要任务：

void loop() {unsigned long currentTime = millis();readRadarData();   // 任务1: 读取雷达数据// 任务2: 更新OLED显示（每250ms）if (currentTime - lastDisplayUpdate >= DISPLAY_UPDATE_INTERVAL) {updateDisplay();lastDisplayUpdate = currentTime;}// 任务3: 更新LED动画（每25ms）if (currentTime - lastLedUpdate >= LED_UPDATE_INTERVAL) {updateLEDs(currentTime);lastLedUpdate = currentTime;}
}

这种结构采用了非阻塞设计，避免使用delay()函数导致系统无响应。每个任务只在特定时间间隔执行，确保系统可以流畅处理多项任务。

3. 雷达数据处理

数据处理由两个主要函数完成：

1.readRadarData() - 从串口读取原始数据

2.parseRadarData() - 解析数据提取速度和信号强度

解析函数通过寻找特定字符串模式（"v="和"str="）来提取相关信息：

void parseRadarData(String data) {int vPos = data.indexOf("v=");int strPos = data.indexOf("str=");if (vPos > 0 && strPos > 0) {String velocityStr = data.substring(vPos + 2, strPos - 2);radarData.velocity = velocityStr.toFloat();String signalStr = data.substring(strPos + 4);radarData.signal = signalStr.toInt();radarData.presence = (radarData.signal > 0);radarData.lastUpdateTime = millis();}
}

系统还包含超时检测机制，如果3秒内未收到新数据，会自动将存在状态设为false：

if (millis() - radarData.lastUpdateTime > 3000) {if (radarData.presence) {radarData.presence = false;radarData.velocity = 0.0;radarData.signal = 0;newDataReceived = true;}
}

4. 动画系统分析

本项目最大的亮点之一是基于检测状态的动态LED动画系统，共有6种不同风格：

彩虹动画(Rainbow) - 循环显示彩虹色谱

脉冲动画(Pulse) - 同步呼吸灯效果

彗星动画(Comet) - 带尾迹的移动光点

频闪动画(Strobe) - 随机颜色闪烁

火焰动画(Fire) - 模拟真实火焰效果

闪烁动画(Sparkle) - 随机像素闪烁

每种动画都接收两个参数：

speed - 基于检测到的运动速度

intensity - 基于信号强度

这使得动画不仅能指示存在检测，还能反映移动速度和信号质量，提供更丰富的视觉反馈。

5. 火焰效果算法详解

火焰效果是最复杂的动画之一，它使用热传递模型模拟真实火焰：

void fireAnimation(float speed, float intensity) {int cooling = 55 + (1.0 - speed) * 100;  // 火焰冷却速度int sparking = 120 * speed;  // 新火花的几率static byte heat[LED_COUNT];  // 热量数组// 步骤1. 冷却每个像素for(int i = 0; i < strip.numPixels(); i++) {int cooldown = random(0, ((cooling * 10) / strip.numPixels()) + 2);if(cooldown > heat[i]) heat[i] = 0;else heat[i] = heat[i] - cooldown;}// 步骤2. 热量上升模拟for(int i = strip.numPixels() - 1; i >= 2; i--) {heat[i] = (heat[i - 1] + heat[i - 2] + heat[i - 3]) / 3;}// 步骤3. 随机点燃新火花if(random(255) < sparking) {int y = random(strip.numPixels() / 3);  // 底部heat[y] = heat[y] + random(160, 255);if(heat[y] > 255) heat[y] = 255;}// 步骤4. 将热量转换为LED颜色for(int i = 0; i < strip.numPixels(); i++) {int pixelHeat = (int)(heat[i] * intensity);if(pixelHeat > 255) pixelHeat = 255;strip.setPixelColor(i, HeatColor((byte)pixelHeat));}
}

该算法通过四个步骤模拟火焰物理特性：

1- 随机冷却 - 模拟热量自然散失

2- 热量传递 - 模拟热量上升

3-火花生成 - 模拟新火源产生

4-颜色映射 - 将热量转换为从红到黄的颜色

七、系统配置与调试

必要库文件

使用Arduino IDE开发此项目需安装以下库：

Adafruit_GFX - 图形库（v1.10.0+）

Adafruit_SSD1306 - OLED驱动（v2.4.0+）

Adafruit_NeoPixel - LED控制（v1.7.0+）

SoftwareSerial - 软串口（Arduino内置）

可通过Arduino IDE的库管理器安装这些库：工具 -> 管理库

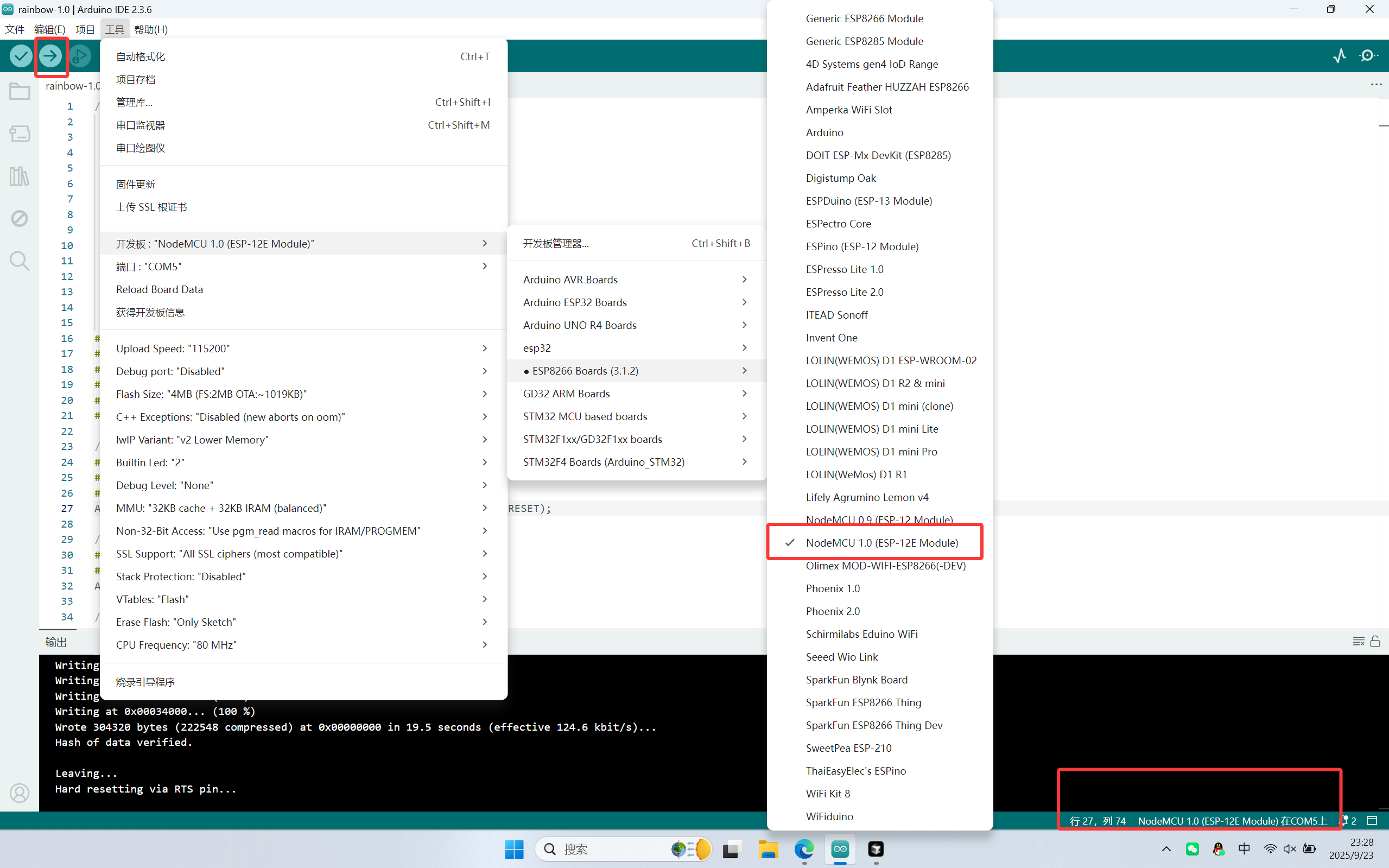

开发板配置

1、安装ESP8266开发板支持：

文件 -> 首选项

添加开发板管理器URL: http://arduino.esp8266.com/stable/package_esp8266com_index.json

工具 -> 开发板 -> 开发板管理器 -> 搜索"ESP8266"并安装

2、选择合适的开发板设置：

开发板: "NodeMCU 1.0 (ESP-12E Module)"

CPU频率: 80 MHz

Flash大小: 4M (1M SPIFFS)

上传速度: 115200

端口: 选择连接ESP8266的COM端

烧录方法

1、连接硬件：

使用Micro USB线连接ESP8266和电脑

确保驱动程序已正确安装（Windows可能需要CH340/CP210x驱动）

2、代码上传：

在Arduino IDE中打开完整代码

选择正确的端口和开发板设置

点击"上传"按钮（箭头图标）

等待编译和上传完成（约30-60秒）

3、验证上传：

上传完成后，ESP8266会自动重启

观察OLED显示屏是否显示启动信息

LED灯带应执行启动彩虹动画

参数调整

系统有多个可调参数，可根据实际需求进行修改：

1、显示刷新率

   const unsigned long DISPLAY_UPDATE_INTERVAL = 250; // 默认250ms

2、LED动画速度：

   const unsigned long LED_UPDATE_INTERVAL = 25; // 默认25ms

3、动画模式自动切换时间：

   const unsigned long MODE_CHANGE_INTERVAL = 5000; // 默认5000ms

4、无人检测超时时间：

   if (millis() - radarData.lastUpdateTime > 3000) // 默认3000ms

八、实际应用场景

智能家居集成

本系统可作为智能家居的关键组件，与其他系统集成：

1、照明控制：

当雷达检测到人员进入房间时自动开灯

根据移动速度调整灯光亮度或色温

无人状态下自动关闭照明节能

2、安全监控：

在无人应在场的区域检测到移动时触发报警

记录移动速度和信号强度数据，分析异常模式

结合摄像头系统进行二次确认

3、环境控制：

根据人员存在情况调整空调、新风系统

提高能源利用效率，降低能耗

商业应用

1、客流分析：

安装在零售店入口，统计客流量和移动模式

分析顾客在特定区域的停留时间

2、互动展示：

博物馆或展览会的互动装置

根据观众移动触发不同展示内容

3、节能管理：

办公楼智能照明和空调控制

会议室使用状态监测

拓展功能

1、WiFi连接：利用ESP8266的WiFi功能，可添加以下扩展：

   #include <ESP8266WiFi.h>#include <ESP8266WebServer.h>const char* ssid = "YourWiFiName";const char* password = "YourWiFiPassword";ESP8266WebServer server(80);void setup() {// 现有代码...// 添加WiFi连接WiFi.begin(ssid, password);while (WiFi.status() != WL_CONNECTED) {delay(500);Serial.print(".");}// 设置Web服务器路由server.on("/", handleRoot);server.on("/data", handleData);server.begin();}void loop() {// 现有代码...server.handleClient();}// Web页面和APIvoid handleRoot() {String html = "<!DOCTYPE html><html><head>";html += "<title>雷达检测系统</title></head><body>";html += "<h1>雷达检测状态</h1>";html += "<p>状态: " + String(radarData.presence ? "检测到" : "无检测") + "</p>";html += "<p>速度: " + String(radarData.velocity) + " km/h</p>";html += "<p>信号强度: " + String(radarData.signal) + "</p>";html += "<script>setTimeout(function(){location.reload()},1000);</script>";html += "</body></html>";server.send(200, "text/html", html);}void handleData() {String json = "{\"presence\":" + String(radarData.presence ? "true" : "false");json += ",\"velocity\":" + String(radarData.velocity);json += ",\"signal\":" + String(radarData.signal) + "}";server.send(200, "application/json", json);}

2、MQTT集成：将检测数据发布到MQTT服务器，实现与智能家居平台的集成：

   #include <PubSubClient.h>WiFiClient espClient;PubSubClient client(espClient);void setup() {// 现有代码...client.setServer("mqtt.yourdomain.com", 1883);client.connect("ESP8266Radar", "username", "password");}void publishData() {String payload = "{\"presence\":" + String(radarData.presence ? "true" : "false");payload += ",\"velocity\":" + String(radarData.velocity);payload += ",\"signal\":" + String(radarData.signal) + "}";client.publish("home/radar", payload.c_str());}

九、故障排除与解决方案

常见问题

1、无雷达数据

现象：OLED显示无数据，LED显示待机模式

原因：雷达传感器连接问题或通信失败

解决方法：

检查TX/RX连接是否正确（雷达TX→ESP8266 D5，雷达RX→ESP8266 D6）

确认波特率设置正确（115200）

检查电源电压是否稳定在5V

2、OLED显示异常

现象：OLED不显示或显示混乱

原因：I2C连接问题或地址设置错误

解决方法：

检查I2C连接（SDA→D2, SCL→D1）

确认OLED I2C地址（常见为0x3C或0x3D）

验证I2C总线：

       void scanI2C() {byte error, address;int nDevices = 0;for(address = 1; address < 127; address++ ) {Wire.beginTransmission(address);error = Wire.endTransmission();if (error == 0) {Serial.print("I2C设备找到，地址: 0x");if (address<16) Serial.print("0");Serial.println(address,HEX);nDevices++;}}if (nDevices == 0)Serial.println("未找到I2C设备");}

3、LED灯带不工作

现象：LED灯带不亮或闪烁不稳定

原因：电源不足或数据线连接问题

解决方法：

提供独立5V电源给LED灯带

确认数据线连接正确（DO→D4）

添加300-500Ω电阻在数据线上减少干扰

检查代码中LED_PIN和LED_COUNT设置是否正确

4、系统不稳定

现象：系统随机重启或死机

原因：电源不稳定或内存溢出

解决方法：

使用稳定电源（推荐5V/2A以上）

减少字符串操作，避免内存碎片化

添加看门狗定时器：

       ESP.wdtDisable();  // 关闭默认看门狗ESP.wdtEnable(WDTO_8S);  // 设置8秒超时

调试技巧

1、串口监视器

设置波特率115200观察系统输出信息

查看雷达数据原始内容和解析结果

2、测试模式

添加测试开关模拟雷达数据：

     #define TEST_MODE false  // 设为true启用测试模式void simulateRadarData() {if (TEST_MODE) {radarData.presence = true;radarData.velocity = random(10, 50) / 10.0;radarData.signal = random(30, 100);radarData.lastUpdateTime = millis();}}
