浅谈 Kubernetes 微服务部署架构
在现代微服务架构中，如何从代码提交到应用上线、如何保证服务的高可用与可扩展、以及如何支撑复杂的业务中间件需求，是架构设计的核心问题。
Kubernetes（K8s）凭借其强大的容器编排能力，已经成为构建云原生应用的事实标准。本文将从 代码流 → 部署流 → 请求流 → 中间件支撑 四个方面，解析一个典型的基于 Kubernetes 的微服务部署架构。
整体架构概览
这套架构主要由以下几部分组成：
-
代码与交付流水线
- 开发者将代码提交到 代码仓库（GitLab）。
- CI/CD 工具 负责构建、测试、打包应用并推送到镜像仓库。
- 镜像存储在 镜像仓库（Docker Registry） 中，供 Kubernetes 调度使用。
-
Kubernetes 集群
- K8s Master：集群控制平面，负责任务调度、Pod 管理。
- Service：为一组 Pod 提供统一访问入口。
- Ingress / Ingress Controller：提供域名路由与负载均衡功能，将外部请求转发到对应服务。
- K8s 节点 (Node)：运行实际的应用 Pod，由
kubelet和kube-proxy管理。
-
外部访问
- 用户请求首先进入 负载均衡器。
- 请求被转发到 Ingress Controller，再根据规则进入目标 Service 和 Pod。
-
中间件支撑
- 对象存储 (OSS / MinIO)：用于存储日志、模型、文件等非结构化数据。
- Elasticsearch：提供搜索与日志分析能力。
- Redis：缓存和会话存储，加速响应。
- PostgreSQL：关系型数据库，保存核心业务数据。
核心流程解析
1. 代码流：从提交到上线
- 开发者提交代码 → CI/CD 自动构建 → 推送镜像到仓库。
- K8s Master 从镜像仓库拉取镜像，并根据配置调度到不同节点的 Pod 中。
2. 部署流：集群调度与服务暴露
- K8s Master 调度 Pod 部署到不同节点，保证副本数量和资源分配。
- Service 为 Pod 提供统一访问 IP/域名，解决 Pod 动态 IP 的问题。
3. 请求流：用户访问路径
- 外部用户请求 → 负载均衡器 → Ingress Controller → Service → Pod。
- Pod 内运行的应用（如 App1/App2/App3）处理请求，并在需要时调用中间件。
4. 中间件支撑：增强系统能力
- Pod 调用 Redis 进行缓存，加速数据访问。
- 日志与检索交给 Elasticsearch。
- 业务数据存储在 PostgreSQL。
- 文件/对象数据存储在 MinIO/OSS。

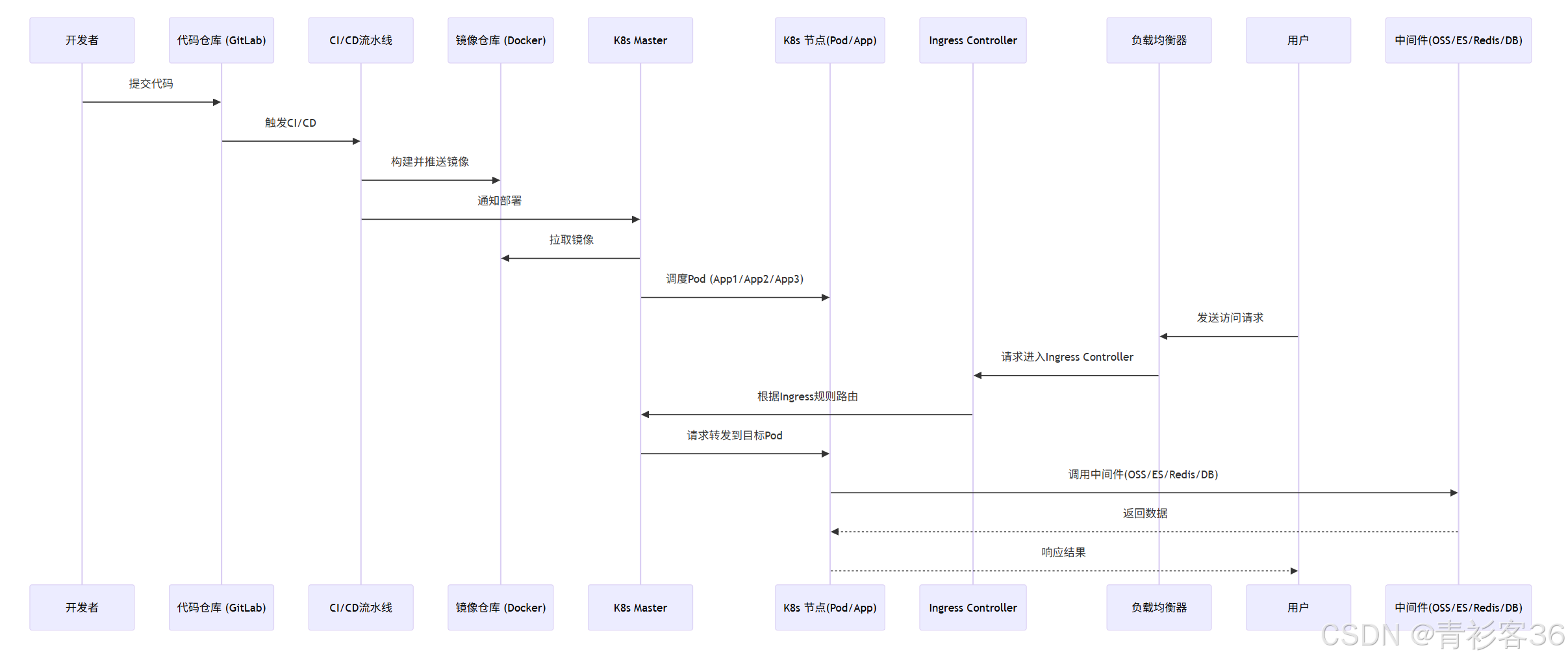

时序图展示
我们通过系统的交互时序图来直观地理解整个过程：
- 代码流：从开发者提交到集群部署。
- 请求流：从用户请求到应用响应。
架构价值
- 自动化交付：CI/CD 与 Kubernetes 紧密结合，实现持续集成与持续部署。
- 弹性伸缩：Kubernetes 可根据流量动态扩缩容 Pod，保证高并发下的稳定性。
- 高可用性：负载均衡器与多副本部署避免单点故障。
- 中间件生态：支持缓存、日志分析、对象存储和关系数据库，满足复杂业务场景。
总结
本文通过一张完整的架构图，结合 代码提交、集群调度、请求访问、中间件支撑 等环节，解析了一个典型的 基于 Kubernetes 的微服务部署架构。这种架构能够实现 快速迭代、弹性伸缩和高可用性，同时借助中间件增强系统能力，是现代企业应用落地云原生的最佳实践之一。
如果读者朋友所在的团队正在建设 DevOps 流水线 或 云原生微服务架构，可以直接借鉴这一方案，并根据自身业务需求替换或扩展中间件模块。
