FM收音机RDS功能深度解析
FM收音机RDS功能深度解析：不止于听，更是智能出行好帮手
在车载收听或日常FM广播时，你是否遇到过“信号突然变弱、节目中断”“想找音乐节目却要手动换台”“错过实时交通路况”的问题？其实，只要你的收音机支持RDS功能，这些烦恼都能迎刃而解。今天就带大家全面拆解RDS——这个让FM收音机“智能化”的核心技术，从功能原理到实际应用，一篇讲透！
一、先搞懂：RDS到底是什么？能解决什么问题？
RDS（Radio Data System，无线数据系统）是FM广播的“附加技能”——它能在不影响音频播放的前提下，向收音机传输文字信息（如电台名、节目类型）和控制指令（如自动切频、交通信息插播）。其核心价值在于“无感优化收听体验”，尤其适合车载场景。
1. AF功能：信号弱了？自动切频不中断
这是RDS最实用的功能之一，解决“跨区域/信号差导致节目断连”的痛点。
- 原理：很多电台为扩大覆盖，会用多个频率发射同一节目（比如某电台同时用87.8MHz和95.8MHz）。当你收听的原频率（如87.8MHz）信号变弱时，AF（Alternative Frequencies，备选频率）功能会自动搜索该电台的其他频率，找到信号更强的频点（如95.8MHz）后无缝切换，全程不中断节目。
- 场景示例：从深圳开车到东莞，原收听的深圳电台87.8MHz没信号了？AF会自动找到深圳电台在东莞的发射频率，让你继续听节目。
2. TA功能：想听音乐/新闻？自动匹配对应节目
TA（Traffic Announcement，交通广播）功能的延伸用法是“节目类型智能筛选”——RDS会让电台标注自己的节目类型（如新闻、音乐、体育），TA则能帮你自动锁定同类节目。
- 原理：电台通过RDS发送“PTY码”（后文详解）标注节目类型（如“00100”代表体育、“01011”代表通俗音乐），开启TA功能后，收音机会自动搜索并切换到你指定类型的节目。
- 场景示例：你开车时只想听音乐，无需手动换台，TA会自动过滤新闻、交通台，只保留标注“音乐类”的电台。
3. 交通信息插播：安全出行的“实时预警”
为保障行车安全，RDS电台专门支持“交通信息优先播放”功能——遇到堵车、车祸、道路塌方等紧急情况，电台会发送特殊信号，你的收音机会强制插播这些交通信息（即使你在听音乐或其他节目），播完后自动回到原节目。
二、技术拆解：RDS信号是怎么被“接收”和“解析”的？
想使用RDS，首先要了解它的“接收逻辑”——从FM芯片初始化到读取数据，整个过程像一场“精准的信号对话”。
1. RDS接收的核心流程
使用RDS的第一步是“激活FM芯片”，具体步骤如下：
- 初始化FM芯片：打开RDS开关，并设置“接收RDS信号时触发中断”（相当于给芯片“发指令”：收到RDS信号就告诉我）；
- 信号触发中断：当FM芯片接收到RDS信号时，会自动在寄存器中“置标志位”，并发送一个短中断信号（几毫秒的高/低电平，具体看芯片型号）；
- 读取RDS数据：处理器响应中断后，读取芯片中的8个寄存器——这8个字节对应RDS的“4个Block（块）”，每个Block为16位，是解析信息的关键。
2. RDS的4个Block：数据的“基本单位”
RDS的所有信息都封装在4个Block中，每个Block的作用固定，相当于“数据的分类文件夹”：
| Block（块） | 核心作用 | 关键信息举例 |
|---|---|---|
| Block1 | 电台唯一标识 | PI码（每个电台的“身份证号”） |
| Block2 | 数据类型标识 | 组型码、PTY码、TP/TA码等 |
| Block3 | 具体信息（按需变化） | AF码（备选频率）、文本信息 |
| Block4 | 具体信息（按需变化） | 节目名称（PS段）、日期时间 |
简单说：Block1确认“这是哪个电台”，Block2确认“这是什么类型的信息”，Block3/4则是“具体的信息内容”。
三、关键码解析：读懂Block2，就懂了RDS的“语言”
Block2是RDS的“指挥中心”——它用16位二进制数（从Bit15到Bit1）定义了“当前数据是什么类型、该怎么处理”，其中6个关键码是核心：
1. 版型码（B0，Bit11）：区分数据的“版本”
B0只有0和1两种状态，决定了“PI码（电台身份证）放在哪里”：
- B0=0（A版本）：PI码只放在Block1中；
- B0=1（B版本）：PI码同时放在Block1和Block3中（更适合需要重复验证电台身份的场景）。

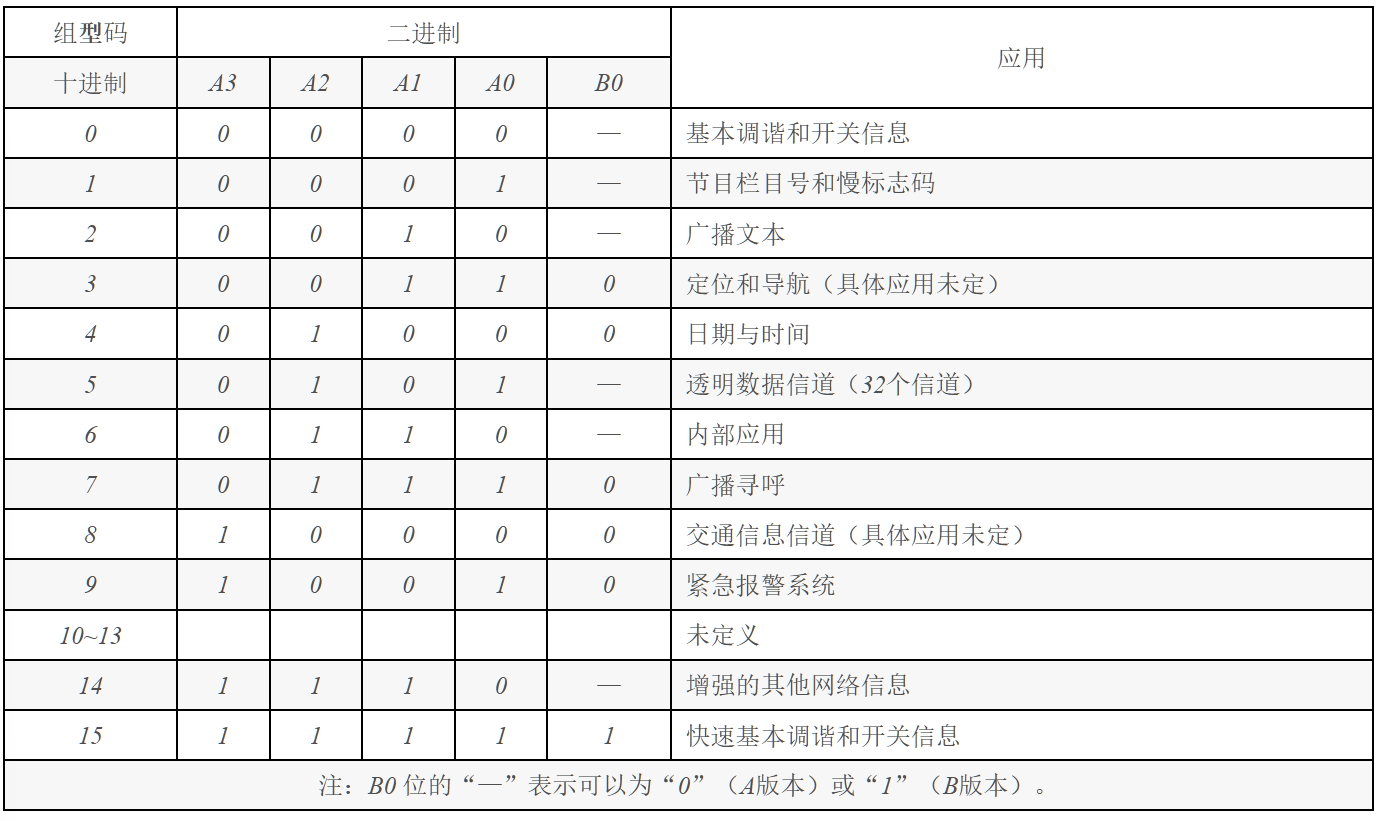

2. 组型码（A3A2A1A0，Bit15-Bit12）：数据的“用途标签”
组型码是4位二进制数，定义了“当前4个Block承载的是什么信息”，目前已明确12种用途，常用的有3种（其余暂未定义）：
| 组型码（十进制） | 二进制 | B0 | 核心应用场景 |
|---|---|---|---|
| 0 | 0000 | - | 基本调谐（如AF码、电台名） |
| 2 | 0010 | - | 广播文本（如节目内容介绍） |
| 4 | 0100 | 0 | 日期与时间（同步收音机时间） |
| 15 | 1111 | 1 | 快速调谐（紧急信息优先） |
比如：当组型码为“0010”时，说明当前数据是“广播文本”，处理器会去Block3/4读取节目介绍；组型码为“0100”时，则是“日期时间”，用来同步收音机的时钟。
3. PTY码（Bit8-Bit4）：节目类型的“数字标签”
PTY码是5位二进制数，对应32种节目类型（0-31），从新闻到戏曲全覆盖，常用类型如下：
| PTY码（二进制） | 节目类型 | 描述（举例） |
|---|---|---|
| 00000 | 无 | 未标注类型的节目 |
| 00001 | 新闻 | 时事新闻、报纸摘要、公众观点讨论 |
| 00010 | 时事 | 新闻专题、深度分析、纪实辩论 |
| 00100 | 体育 | 体育赛事直播、体育知识科普 |
| 01011 | 通俗音乐 | 流行歌曲、摇滚、说唱 |
| 01100 | 严肃音乐 | 古典音乐、交响乐、歌剧 |
| 01111 | 戏曲 | 京剧、越剧、地方戏曲直播 |
| 11111 | EWS | 紧急预警（如地震、洪水、重大事故） |
4. TP/TA码：交通信息的“开关”
TP（Traffic Program，交通节目）和TA（Traffic Announcement，交通公告）是“绑定使用”的，用来控制交通信息的播放，组合规则如下：
| TP码 | TA码 | 含义（收音机行为） |
|---|---|---|
| 0 | 0 | 本台不播交通公告，也不播其他台的交通信息 |
| 0 | 1 | 本台不播交通公告，但会提示其他台的交通信息 |
| 1 | 0 | 本台播交通公告，但当前无实时信息 |
| 1 | 1 | 本台正在播送实时交通公告（强制插播） |
四、实战：3种常用组型码的具体应用
了解了基础概念后，我们结合实际场景，看3种核心组型码是如何工作的。
1. 0型组（组型码0000）：基本调谐与AF功能实现
0型组是“最常用的组型”，负责传输AF码（备选频率）和电台名（PS段），分A/B两个版本：
- A版本（B0=0）：Block3传2个AF码（8位/个，对应具体频率），Block4传电台名（PS段）；
- B版本（B0=1）：Block3重复传PI码（验证电台身份），Block4传电台名，适合不需要AF功能的场景。
关键：AF码对应的频率表（8位AF码→实际FM频率）：
| AF码（十进制） | 二进制 | 对应频率（MHz） | 说明 |
|---|---|---|---|
| 0 | 00000000 | 87.6 | 基础频点 |
| 204 | 11001100 | 107.9 | 高频段常用频点 |
| 224 | 11100000 | - | 无备选频道 |
| 225 | 11100001 | - | 有1个备选频道 |
| 249 | 11111001 | - | 有25个备选频道 |
比如：AF码为204时，收音机自动切换到107.9MHz；AF码为224时，说明当前电台没有备选频率，信号弱时会提示“无可用频率”。
2. 2型组（组型码0010）：广播文本的传输
2型组负责传输“节目文本信息”（如“当前播放：周杰伦《晴天》”“下一档节目：财经早报”），同样分A/B版本，核心差异是“文本长度”：
- A版本（B0=0）：Block3+Block4共4个字节，可传32个双字节（或64个单字节）字符（长文本）；
- B版本（B0=1）：Block3传PI码，Block4传2个字节，仅能传16个双字节（或32个单字节）字符（短文本）。
文本更新的规则由“B/A文本标志”控制：
- 若标志位变化（0→1或1→0）：收音机清除原有文本，重新显示新接收的内容；
- 若标志位不变：新文本段覆盖原有对应位置，未更新的部分保持不变。
3. 4型组（组型码0100）：日期与时间同步
4型组的作用是“让收音机自动同步时间”，数据分布如下：
- Block3：17位日期（含Block2的最后1位），按“约简儒略日”编码（十进制0-99999，对应具体日期）；
- Block4：6位小时+6位分钟+6位时间差（本地时间与UTC时间的差值，以半小时为单位，最高位表正负）。
比如：若Block4的小时码为“010011”（十进制19）、分钟码为“101000”（十进制40），则当前时间为19:40；时间差码为“000010”，表示本地时间比UTC快1小时（000010×0.5=1）。
五、收藏！常见RDS电台频率列表
目前国内（含港澳地区）已有多个电台支持RDS功能，附上常用频率，开车时可直接搜索：
| 频率（MHz） | 电台名称 | 覆盖区域 |
|---|---|---|
| 87.8 | 深圳电台 | 深圳及周边 |
| 88.1 | 雷霆台 | 港澳及珠三角 |
| 90.7 | 商台 | 香港 |
| 93.2 | 香港一台 | 香港及深圳西部 |
| 97.3 | 香港四台 | 香港及珠三角 |
结尾：RDS，让FM广播“活”起来
在智能设备普及的今天，RDS看似是“老技术”，却在车载场景中不可替代——它不用联网，就能实现“自动切频、节目筛选、交通预警”，是行车安全的“隐形助手”。随着更多电台支持RDS，未来我们的FM收听体验还会更智能、更便捷。
如果你的收音机支持RDS，不妨现在就打开试试：开启AF功能，感受跨区域的无缝收听；锁定PTY“音乐类”，让旅途更轻松～
