PWM 冻结模式 模式1 强制输出有效电平 强制输出无效电平 设置有效电平 实现闪烁灯

前言

LED闪烁需要定时器或delay实现，非常繁杂，效率低。使用PWM输出一个占空比为50%的方波信号使LED灯闪烁更加简洁高效。
注意：GPIO初始化与PWM输出的初始化互斥

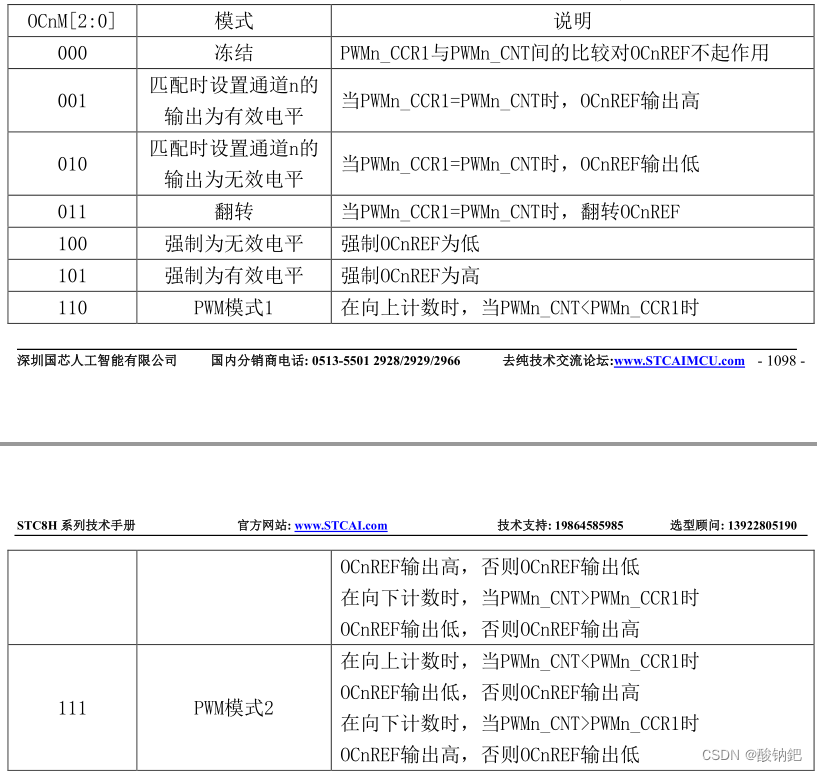

PWM各种寄存器介绍

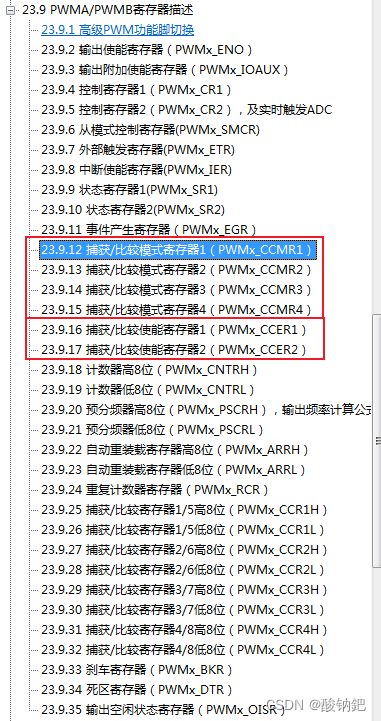

CCMR寄存器有8个，CCER寄存器有4个，有PWMA和PWMB之分。PWM通道很多，使用不同的通道，他们的配置寄存器也不同，注意使用正确的寄存器。

例如：

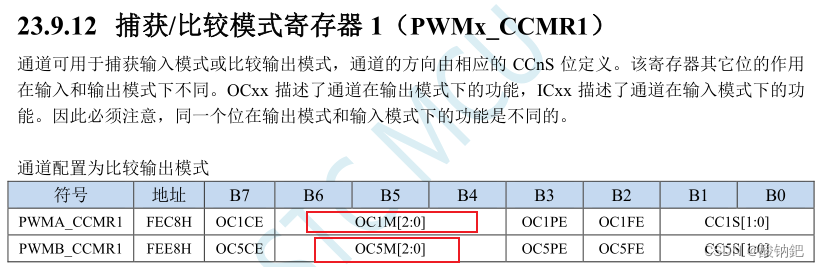

OC1M是通道1
OC5M是通道5
二者在CCMR1寄存器中，其它6个通道类似

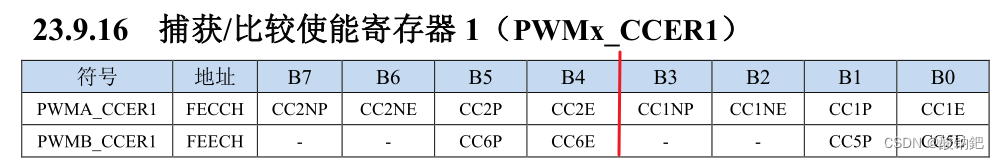

CCER寄存器中低四位设置1个通道，高四位设置另1个通道，设置时也要注意寄存器的名称易弄错

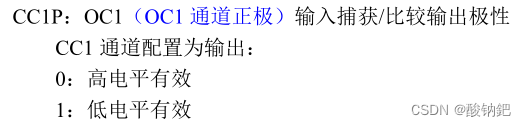

设置有效电平

CCxP：0（默认）高电平为有效电平，低电平为无效电平。
CCxP：1低电平为有效电平，高电平为无效电平。
强制输出模式的输出受有效电平影响。

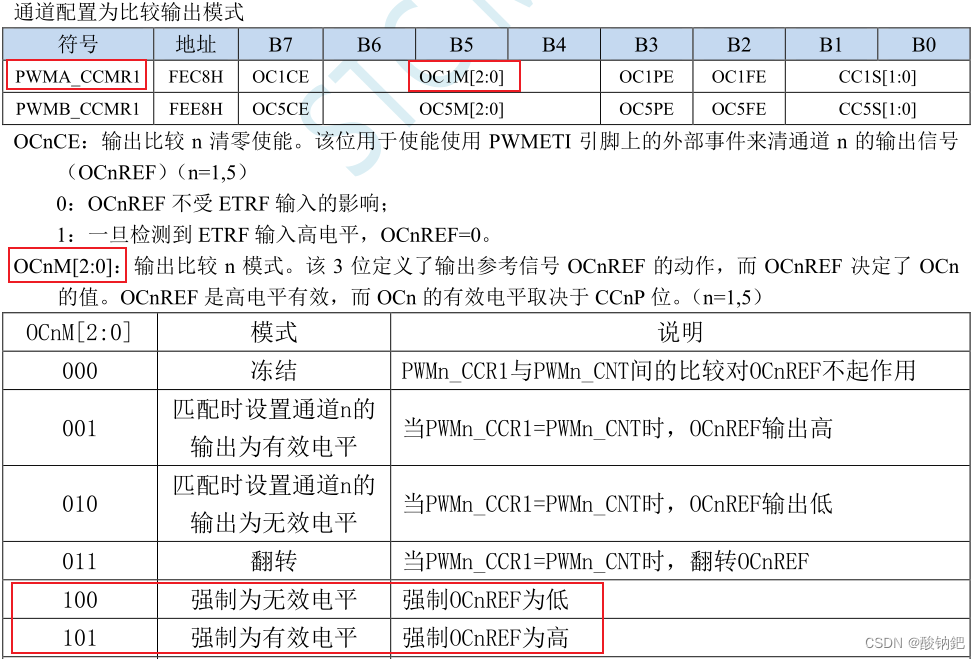

强制为无效电平 强制为有效电平

此二种模式，引脚输出的电平不会根据方波信号改变，只会强制输出为有效电平，或者无效电平，那么还需要配置CCxP，设置有效电平为高电平还是低电平。

冻结模式

CNT继续计数，但是计数值不会比较，也就不会输出方波，那么引脚电平不会改变

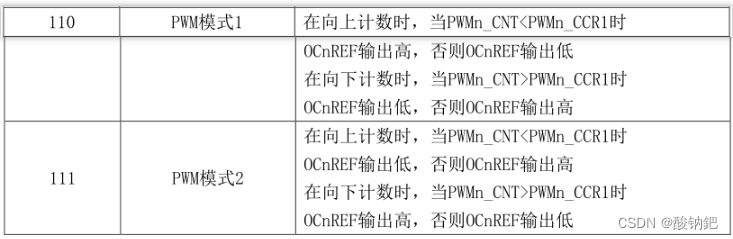

模式1 模式2

引脚会周期性的输出高低电平，这个周期性由占空比决定。正半周期输出高，负半周期输出低；或者，正半周期输出低，负半周期输出高。这些是模式1与模式2的不同之处，LED闪烁灯无须在意这个设置。
