NHD-6108 全自动远、近光检测仪：智能高效的汽车灯光检测方案
NHD-6108 全自动远、近光检测仪：智能高效的汽车灯光检测方案

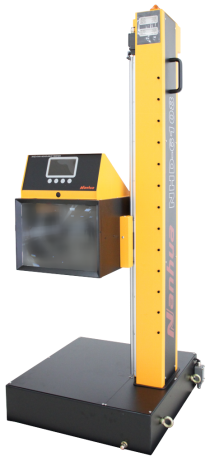

NHD-6108 型全自动远、近光检测仪是专为机动车检测站、汽车制造厂等场景设计的智能化灯光检测设备，采用CMOS 机器视觉 + 高速 DSP 数字信号处理技术，可全自动完成前照灯远光、近光的发光强度、光轴偏移量等核心参数检测，完全满足 GB 7258《机动车运行安全技术条件》及相关检测标准要求。以下从技术特性、操作要点、维护方案及典型应用场景展开说明。
一、核心技术特性：精准检测与高效适配
1. 全自动检测能力
- 智能追光定位：通过灯像对准技术，设备可自动识别车辆前照灯光斑，排除外界干扰（如环境光、车辆抖动），实现精准定位。单灯检测仅需 40 秒，双灯同检仅需 25 秒，大幅提升检测站日均检测效率。
- 多模式兼容：支持单机独立检测与上位机联网控制两种模式，可无缝接入检测站信息化管理系统，实现检测数据自动上传、存储及报告生成。
2. 高精度测量性能
- 检测范围与精度：
- 发光强度：0~120,000cd（误差 ±12%），覆盖主流汽车大灯（如 LED、氙气灯）的发光需求；
- 光轴偏移量：上 1°30′~ 下 3°（垂直方向）、左 3°~ 右 3°（水平方向），角度误差≤±15′；
- 前照灯中心高度：0.4~1.4m（误差 ±1cm）。
- 抗干扰设计：采用高速 DSP 实时滤波算法，可有效抑制车辆电气系统噪声对检测数据的影响，确保检测结果稳定性。
3. 硬件与软件优化
- 硬件可靠性：
- 水平移动采用变频调速驱动系统，运行平稳且定位精度高（±0.1mm）；
- 光接收箱配备上下限位保护装置，防止机械过载损坏。
- 人性化操作界面：设备搭载彩色液晶显示屏，实时显示光斑图像、检测数据及操作提示，支持中文菜单、图形化交互，降低操作人员培训成本。
二、操作要点：从准备到检测的标准化流程
1. 检测前准备
- 设备初始化：开机后设备自动执行箱体高度校准，确保光接收箱处于初始位置。若设备断电后重新启动，需等待 30 秒以完成系统复位。
- 车辆预处理：
- 轮胎气压符合车辆标准（误差≤±0.1MPa），车身保持水平；
- 大灯预热 5~10 分钟（冷态灯泡发光强度可能偏低 10%~15%），关闭车辆其他用电设备。
2. 检测执行步骤
- 自动检测流程：
- 车辆定位：通过激光标线或工位刻度，将车辆前保险杠对准设备检测中心（距离 1m，偏差≤±5cm）；
- 自动寻光：设备水平移动并调整光接收箱高度，自动捕捉前照灯光斑；
- 参数检测：依次检测远光、近光的发光强度、垂直 / 水平偏移量，同步生成检测数据及光斑分布图；
- 结果判定：系统自动比对国家标准，输出 “合格 / 不合格” 结论，并生成带二维码的 HJ 212 协议检测报告。
- 特殊场景处理：
- 四灯制车辆：设备可自动识别并分区域检测四个前照灯，避免相邻灯光干扰；
- 调灯功能：支持在线调整大灯角度，检测完成后直接指导维修人员进行灯光校准。
三、维护与校准：确保设备长期稳定性
1. 日常维护要点
- 清洁与润滑：
- 每周用专用镜头布擦拭光接收箱镜头，避免灰尘、油污影响检测精度；
- 每月为水平移动导轨涂抹低粘度润滑油，防止卡顿。
- 电气检查：检查电源线、数据线接口是否松动，确保接地良好（接地电阻≤4Ω），防止电磁干扰。
2. 定期校准方法
- 标准灯校准：使用国家计量认证的标准灯（如发光强度 100,000cd、光轴偏移量 0°），每 3~6 个月进行一次全参数校准，确保设备示值误差在允许范围内。
- 激光校准：通过设备内置的激光校准模块，验证光接收箱垂直 / 水平移动的线性度，偏差超过 ±0.5cm/10m 时需进行机械调整。
四、典型应用场景与解决方案
1. 机动车检测站
- 高效检测线配置：单台 NHD-6108 可集成到检测线的安全性能检测工位，与制动、侧滑等设备联动，实现车辆年检、临检的全流程自动化。以日均检测 200 辆汽车计算，相比传统手动检测仪可节省 30% 以上时间。
- 多车型兼容：支持小型汽车、大型客车、货车等各类车型，通过软件参数设置可自动适配不同轴距、灯高的车辆。
2. 汽车维修企业
- 精准调灯服务：维修后车辆可通过 NHD-6108 的在线调灯功能，快速将大灯角度调整至标准值，避免因灯光偏移导致的行车安全隐患及年检不合格。
- 故障诊断辅助：检测数据可辅助判断大灯总成老化（如发光强度衰减＞20%）、反光碗氧化等问题，为维修决策提供量化依据。
五、常见问题与排查方法
| 问题现象 | 可能原因 | 解决方法 |
|---|---|---|
| 检测数据波动大 | ① 车辆未停稳；② 环境光干扰；③ 设备未校准 | ① 重新固定车辆；② 关闭检测车间照明，使用遮光板；③ 用标准灯重新校准 |
| 设备无法自动寻光 | ① 大灯未开启；② 光斑被遮挡；③ 摄像头故障 | ① 检查车辆大灯状态；② 清理大灯表面贴纸、灰尘；③ 联系厂家更换摄像头模块 |
| 数据传输失败 | ① 数据线松动；② 软件版本不兼容；③ 网络故障 | ① 重新插拔数据线；② 升级检测软件至最新版本；③ 检查网络连接及防火墙设置 |
| 光轴偏移量超差 | ① 车辆悬挂变形；② 大灯安装松动；③ 校准失效 | ① 建议车辆检修悬挂系统；② 紧固大灯固定螺丝；③ 执行激光校准及标准灯验证 |
六、选型建议与技术支持
- 配置推荐：检测站建议选择NHD-6108 + 上位机软件 + 远程监控模块的组合，实现检测数据的集中管理与质量追溯；维修企业可选择单机版，满足日常调灯需求。
- 厂家服务：设备提供1 年免费保修及终身技术支持，厂家可提供上门安装调试、操作培训及定期巡检服务。如遇复杂故障（如 DSP 芯片损坏），可通过远程诊断系统快速定位问题。
