04 完成审批任务

审批流程图

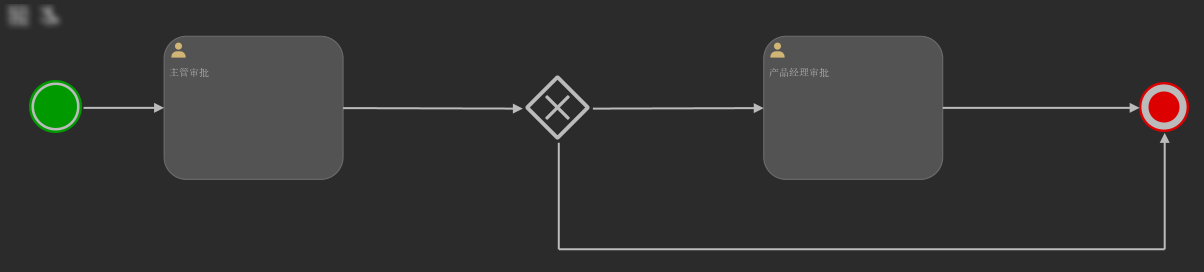

        如下图，在此流程图中，存在两个UserTask节点，第一个节点是主管审批，第二个节点是产品经理审批，两个节点中间有一个排他网关，此网关用来对主管审批的结果进行判断，如果主管审批通过，则流程走到产品经理审批节点，如果主管审批拒绝，则流程走到结束节点。

        主管审批节点通过UEL表达式${assignManager}动态赋值，产品经理审批节点通过UEL表达式${assignProductLineManager}动态赋值，网关节点通过UEL表达式${isPass}动态赋值。

完成审批任务

        以 TaskService 接口的 complete(String, Map) 方法为源码入口。

public interface TaskService {public void complete(String taskId, Map<String, Object> variables)
}

拦截器链

        TaskService 的实现类是 TaskServiceImpl，在代码中，把传入的 taskId 和变量 varriables 一起放入到了 CompleteTaskCmd 的构造函数中，用于构造一个 CompleteTaskCmd 实例，然后把这个实例放入到了 commandExecutor 执行器中。

public class TaskServiceImpl extends ServiceImpl implements TaskService {public void complete(String taskId, Map<String, Object> variables) {commandExecutor.execute(new CompleteTaskCmd(taskId, variables));}
}

        CompleteTaskCmd 实例在执行器的逻辑和 StartProcessInstanceCmd 一样，都会经过执行器内部拦截器链中的四个拦截器。最后由处于最末端的拦截器 CommandInvoker 调用 CompleteTaskCmd 实例的 execute(CommandContext) 来完成审批任务。

完成审批

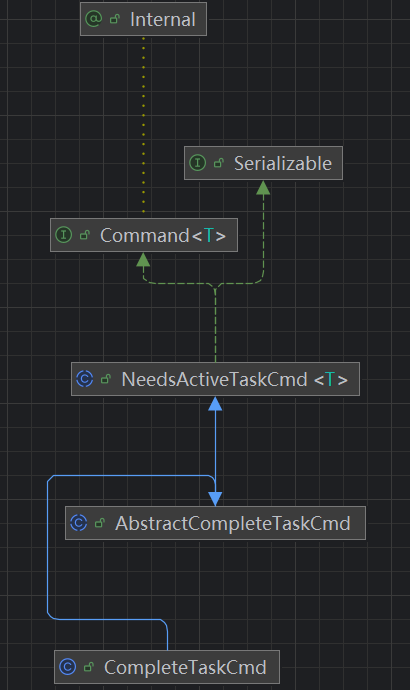

        CompleteTaskCmd 的继承体系如下。

        CompleteTaskCmd 本身并没有实现 Command 接口中的 execute(CommandContext) 方法，而是由父类 NeedsActiveTaskCmd 来实现的。

public abstract class NeedsActiveTaskCmd<T> implements Command<T>, Serializable {/*** 用户调用TaskService#complete(String taskId, xxx)后，CommandInvoker会调用此类，正真的执行此命令* @param commandContext* @return*/public T execute(CommandContext commandContext) {if (taskId == null) {throw new ActivitiIllegalArgumentException("taskId is null");}// 通过 taskId 从数据库中查询 TaskEntityTaskEntity task = commandContext.getTaskEntityManager().findById(taskId);if (task == null) {throw new ActivitiObjectNotFoundException("Cannot find task with id " + taskId, Task.class);}if (task.isSuspended()) {throw new ActivitiException(getSuspendedTaskException());}// 调用子类实现的 execute(commandContext, task) 方法return execute(commandContext, task);}
}

        在父类 NeedsActiveTaskCmd 的 execute(CommandContext) 方法中会调用 CompleteTaskCmd 实现的 execute(CommandContext, TaskEntity) 方法。在方法里，把传入的变量绑定到 task 中。紧接着调用父类 AbstractCompleteTaskCmd 的 executeTaskComplete(CommandContext, TaskEntity, Map , boolean) 方法去完成任务的审批。

/*** 父类 NeedsActiveTaskCmd 的 execute(CommandContext commandContext) 方法会调用此方法* @param commandContext 命令上下文* @param task  任务* @return*/
protected Void execute(CommandContext commandContext, TaskEntity task) {if (variables != null) {// 绑定变量if (localScope) {task.setVariablesLocal(variables);} else if (task.getExecutionId() != null) {task.setExecutionVariables(variables);} else {task.setVariables(variables);}}if (transientVariables != null) {if (localScope) {task.setTransientVariablesLocal(transientVariables);} else {task.setTransientVariables(transientVariables);}}if(commandContext.getProcessEngineConfiguration().isCopyVariablesToLocalForTasks()){TaskVariableCopier.copyVariablesOutFromTaskLocal(task);}// 完成任务，此方法是父类 AbstractCompleteTaskCmd 的executeTaskComplete(commandContext, task, variables, localScope);return null;
}

        AbstractCompleteTaskCmd 的 executeTaskComplete(CommandContext, TaskEntity, Map , boolean) 方法实现如下：

public abstract class AbstractCompleteTaskCmd extends NeedsActiveTaskCmd<Void> {private static final long serialVersionUID = 1L;public AbstractCompleteTaskCmd(String taskId) {super(taskId);}protected void executeTaskComplete(CommandContext commandContext, TaskEntity taskEntity, Map<String, Object> variables, boolean localScope) {// Task complete logicif (taskEntity.getDelegationState() != null && taskEntity.getDelegationState().equals(DelegationState.PENDING)) {throw new ActivitiException("A delegated task cannot be completed, but should be resolved instead.");}commandContext.getProcessEngineConfiguration().getListenerNotificationHelper().executeTaskListeners(taskEntity, TaskListener.EVENTNAME_COMPLETE);if (Authentication.getAuthenticatedUserId() != null && taskEntity.getProcessInstanceId() != null) {ExecutionEntity processInstanceEntity = commandContext.getExecutionEntityManager().findById(taskEntity.getProcessInstanceId());// 记录身份连接类型，实际就是记录 ExecutionEntity 和 User 的关联关系，信息会存储到 act_hi_identitylink 中commandContext.getIdentityLinkEntityManager().involveUser(processInstanceEntity, Authentication.getAuthenticatedUserId(), IdentityLinkType.PARTICIPANT);}ActivitiEventDispatcher eventDispatcher = Context.getProcessEngineConfiguration().getEventDispatcher();if (eventDispatcher.isEnabled()) {if (variables != null) {eventDispatcher.dispatchEvent(ActivitiEventBuilder.createEntityWithVariablesEvent(ActivitiEventType.TASK_COMPLETED, taskEntity, variables, localScope));} else {eventDispatcher.dispatchEvent(ActivitiEventBuilder.createEntityEvent(ActivitiEventType.TASK_COMPLETED, taskEntity));}}// 任务完成，删除任务commandContext.getTaskEntityManager().deleteTask(taskEntity, null, false, false);// Continue process (if not a standalone task)if (taskEntity.getExecutionId() != null) {ExecutionEntity executionEntity = commandContext.getExecutionEntityManager().findById(taskEntity.getExecutionId());// 计划触发执行操作，本质就是：当前任务已经完成，计划继续前往下一个节点。Context.getAgenda().planTriggerExecutionOperation(executionEntity);}}}

总结

        用户完成审批任务这一操作，从 Activiti 框架角度来讲，就是调用了一次 TaskService 的 complete 方法，在这个方法内部的主要业务逻辑如下：

                1. 通过 taskId 从数据库加载 TaskEntity；

                2. 给 TaskEntity 绑定变量（前提是有变量传入）；

                3. 记录身份链接类型，把身份链接类型存储入库，审批完成；

                4. 删除数据库中记录的 TaskEntity；

                5. 继续前往下一个节点（如果有才往下一个节点走）。

        这个逻辑上，并没有过多复杂业务，仅仅是记录当前 Task 由谁完成了，然后就前往下一个节点了。若要实现日常中常见的审批拒绝、审批驳回这些功能，需额外进行二次开发。
