本章主要是对于代码如何调试的讲解，里面涉及的OLED显示屏，暂时只要知道怎么用即可，后续会对OLED显示屏进行详细的讲解
1.调试方式
串口调试：通过串口通信，将调试信息发送到电脑端，电脑使用串口助手显示调试信息
显示屏调试：直接将显示屏连接到单片机，将调试信息打印在显示屏上
Keil调试模式：借助Keil软件的调试模式，可使用单步运行、设置断点、查看寄存器及变量等功能
2.OLED简介
OLED（Organic Light Emitting Diode）：有机发光二极管
OLED显示屏：性能优异的新型显示屏，具有功耗低、相应速度快、宽视角、轻薄柔韧等特点
0.96寸OLED模块：小巧玲珑、占用接口少、简单易用，是电子设计中非常常见的显示屏模块
供电：3~5.5V，通信协议：I2C/SPI，分辨率：128*64
外观和种类：
2.1 硬件电路

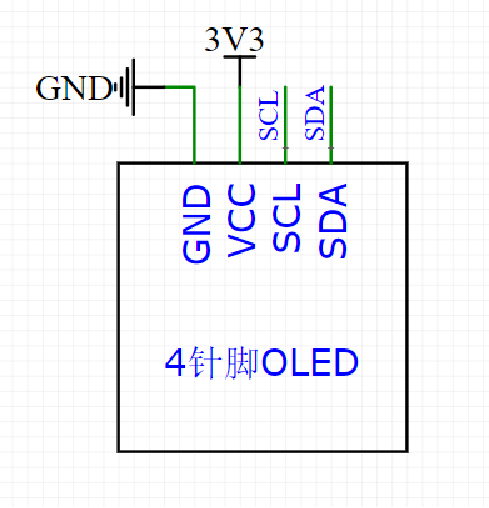

4针脚版本的OLED电路
GND和VCC给OLED供电
SCL和SDA是I2C的通信引脚，需要接到单片机I2C通信的引脚上，下面的驱动模块（代码）是用GPIO口模拟I2C通信，所以这两个端口可以接到任意的GPIO口上

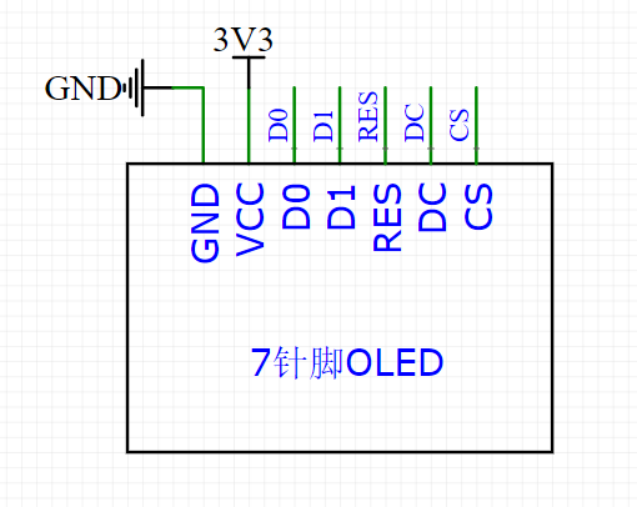

7针脚OLED电路
GND和VCC给OLED供电
D0、D1、RES、DC、CS是SPI通信引脚，如果是GPIO口模拟的通信协议，接到任意的GPIO口上即可

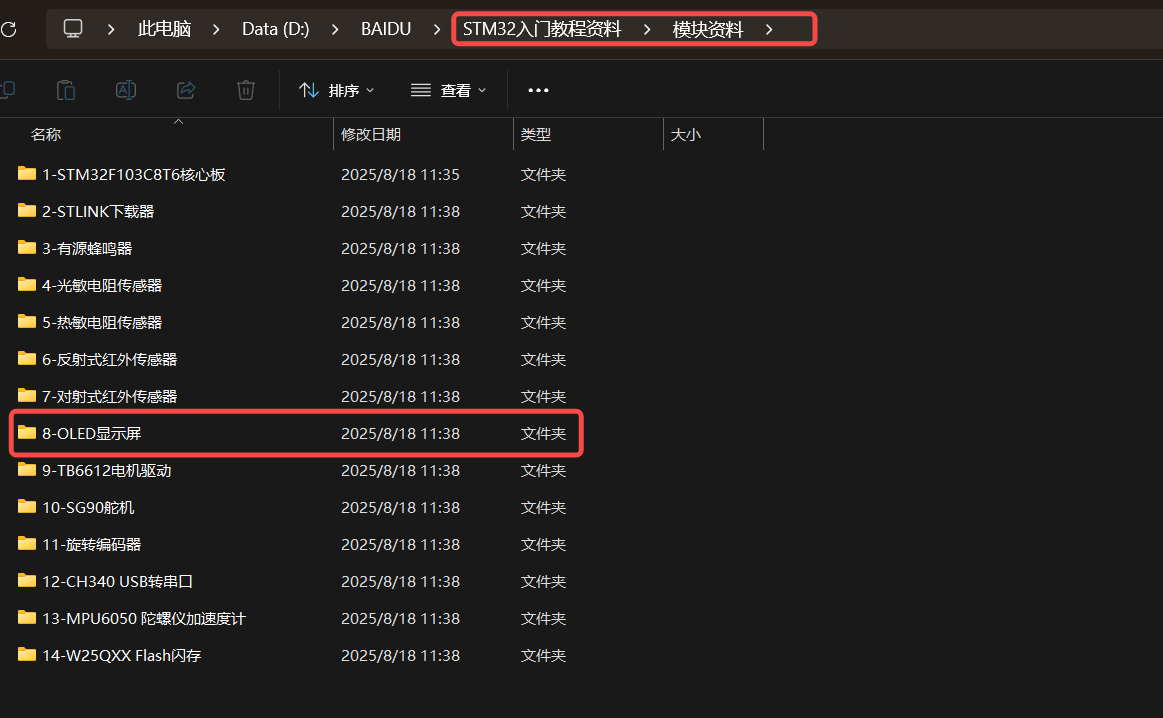

2.2 参考资料
3.OLED驱动函数

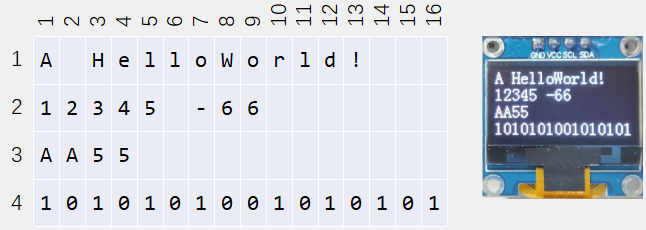

OLED实物图和屏幕坐标图

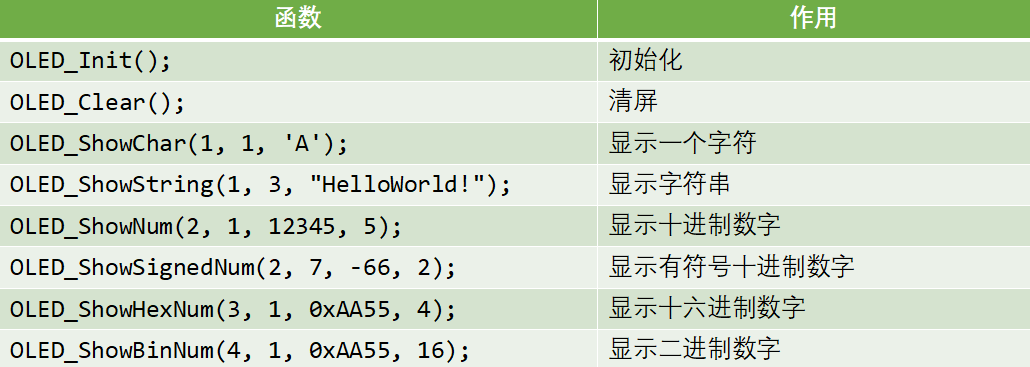

驱动函数模块
OLED驱动模块代码（包含4针脚和7针脚）
OLED_Init,初始化函数，在使用OLED前，需要调用一下这个函数
OLED_Clear,清屏函数，调用OLED就会清屏
OLED_ShowChar（起始行，起始列，'显示字符'）
OLED_ShowString（起始行，起始列，"显示字符串"）
OLED_ShowNum（起始行，起始列，显示无符号十进制数字，数字长度）注：显示长度和输入的数字长度不一，会将高位的数字舍弃
OLED_ShowSignedNum（起始行，起始列，显示有符号十进制数字，数字长度）
OLED_ShowHexNum（起始行，起始列，显示十六进制数字，数字长度）
OLED_ShowBinNum（起始行，起始列，显示二进制数字，数字长度）
4.OLED显示屏驱动函数
第一步：按图接线到面包板上
第二步：复制粘贴点亮LED工程代码
第三步：将OLED驱动函数模块复制粘贴到本工程，四针脚版本

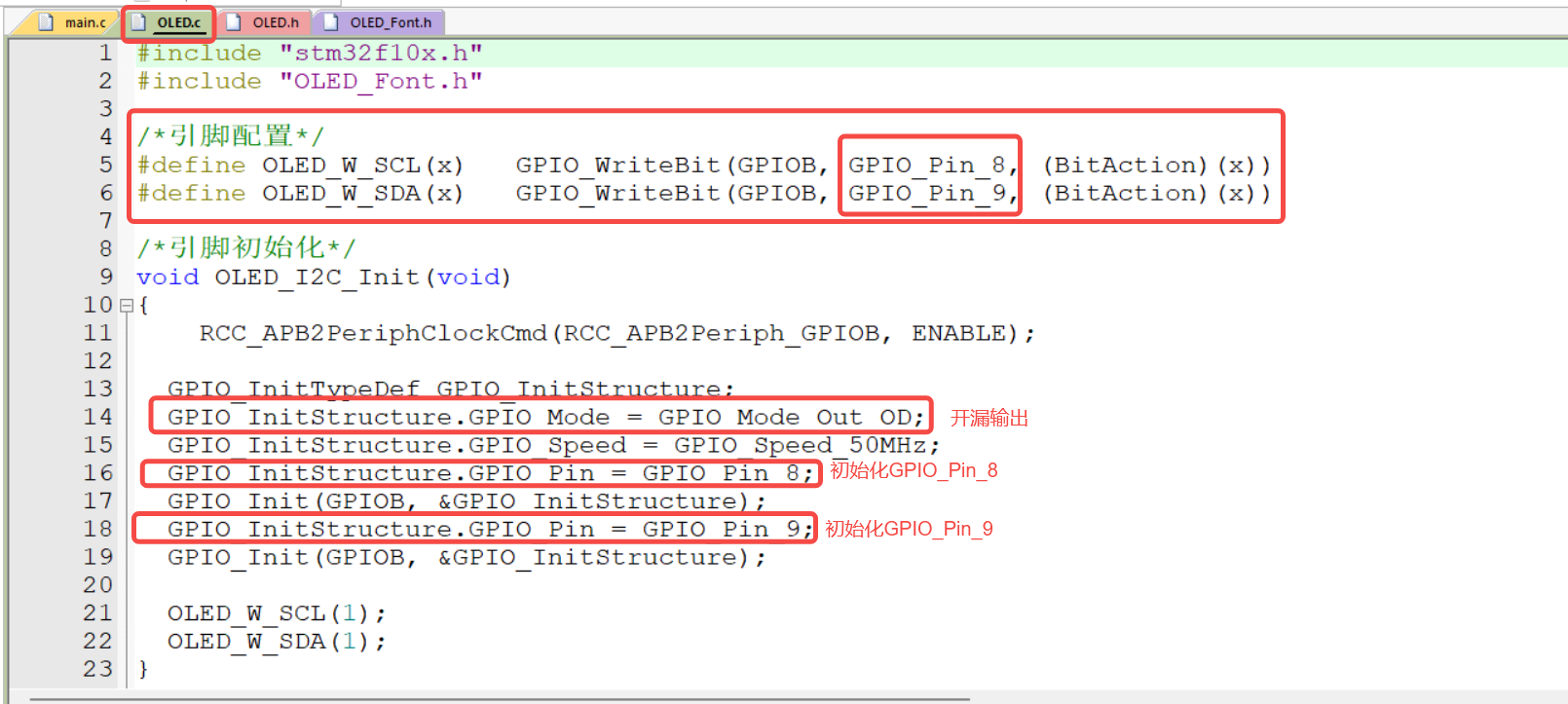

第四步：引脚配置，按接线情况配置，输出模式根据自身需要修改，这里默认SCL接PB8，SDA接PB9

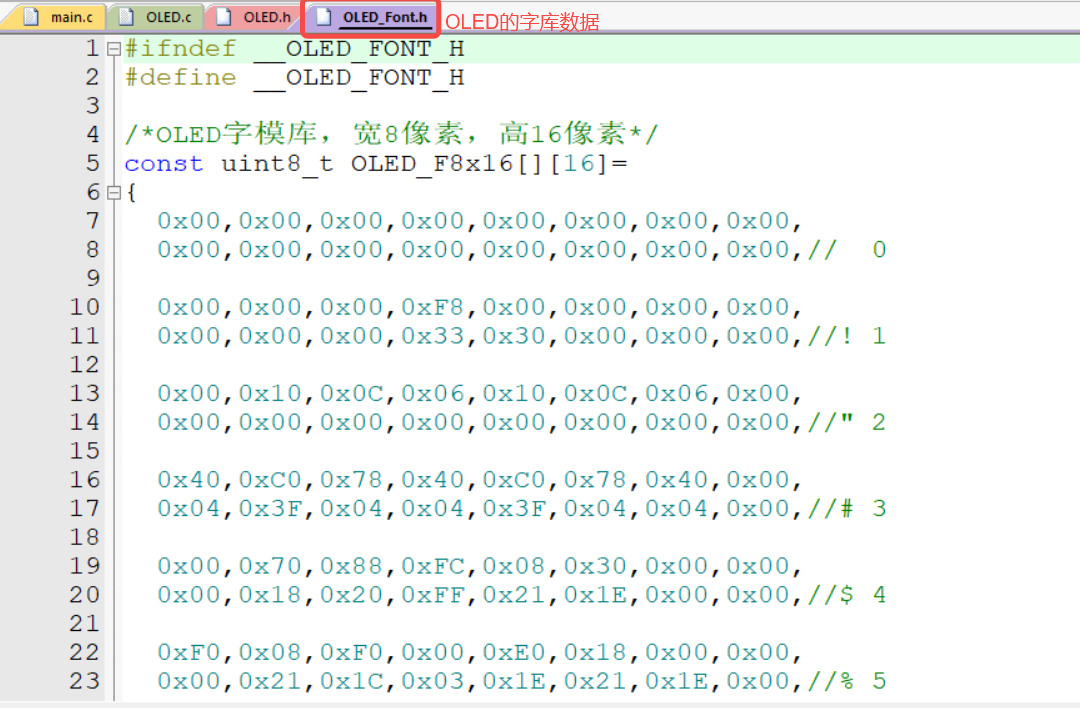

因为这个OLED显示屏是不带字库数据的，需要显示字符图形，还得先定义字符的点阵数据（字库）

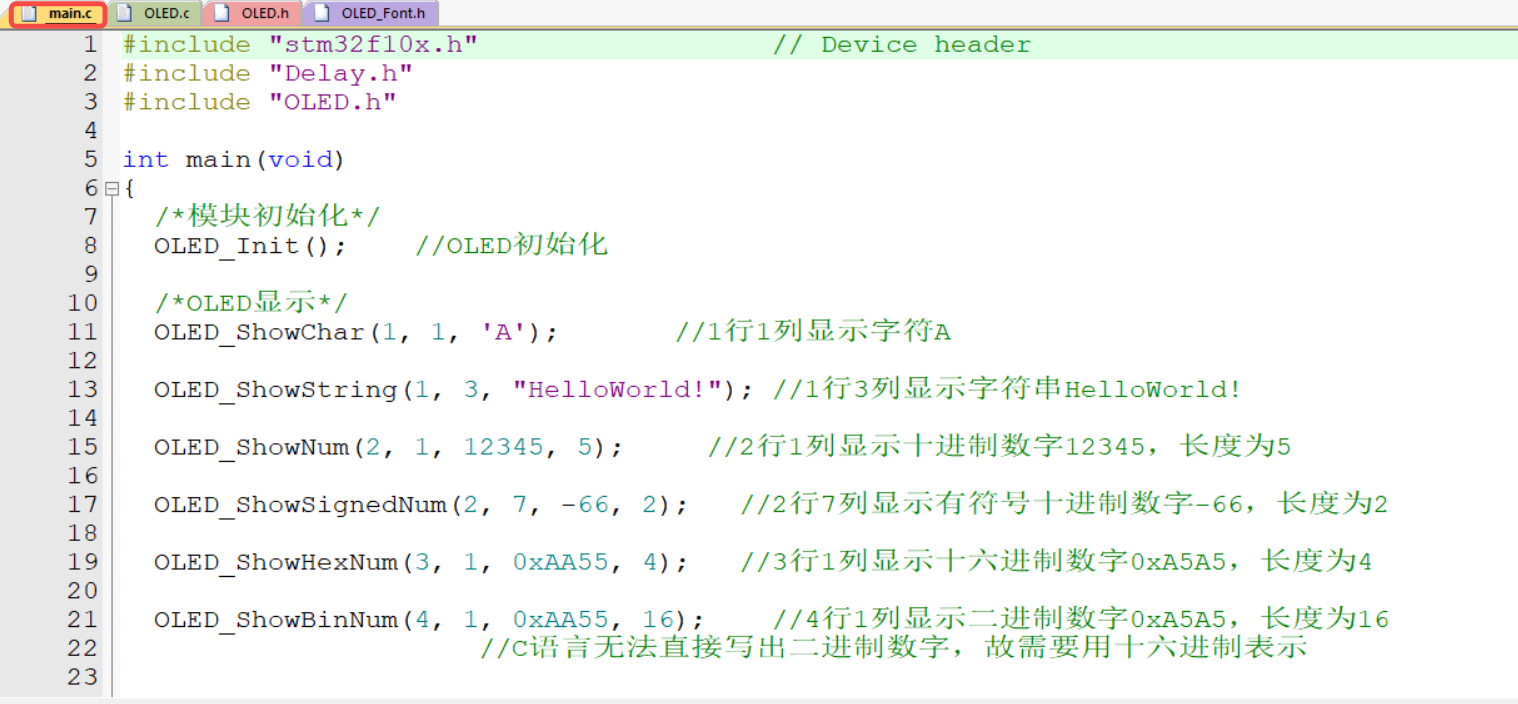

第五步：使用OLED驱动函数
5.Keil5调试模式（LED闪烁为例）

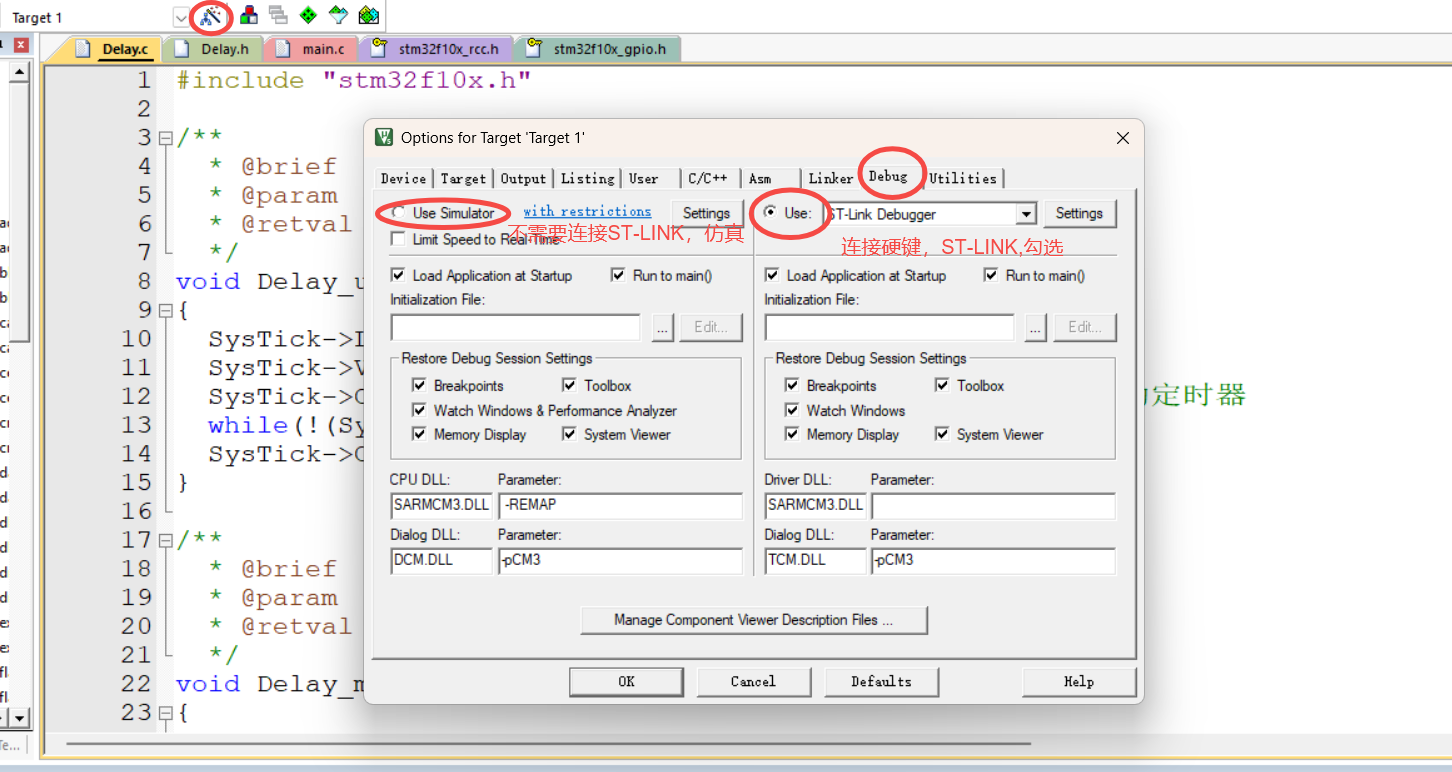

第一步：调试配置

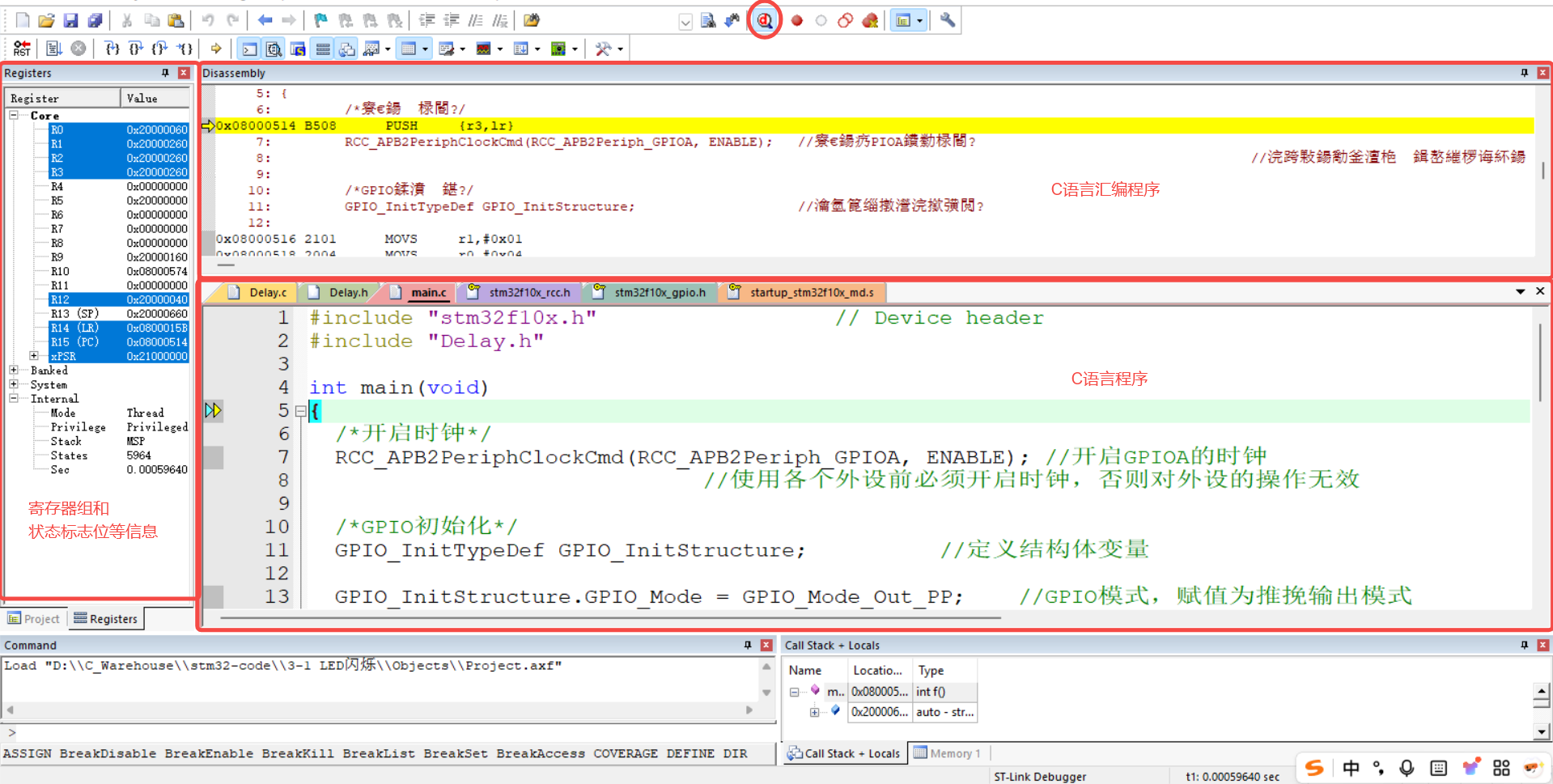

第二步：进入调试模式

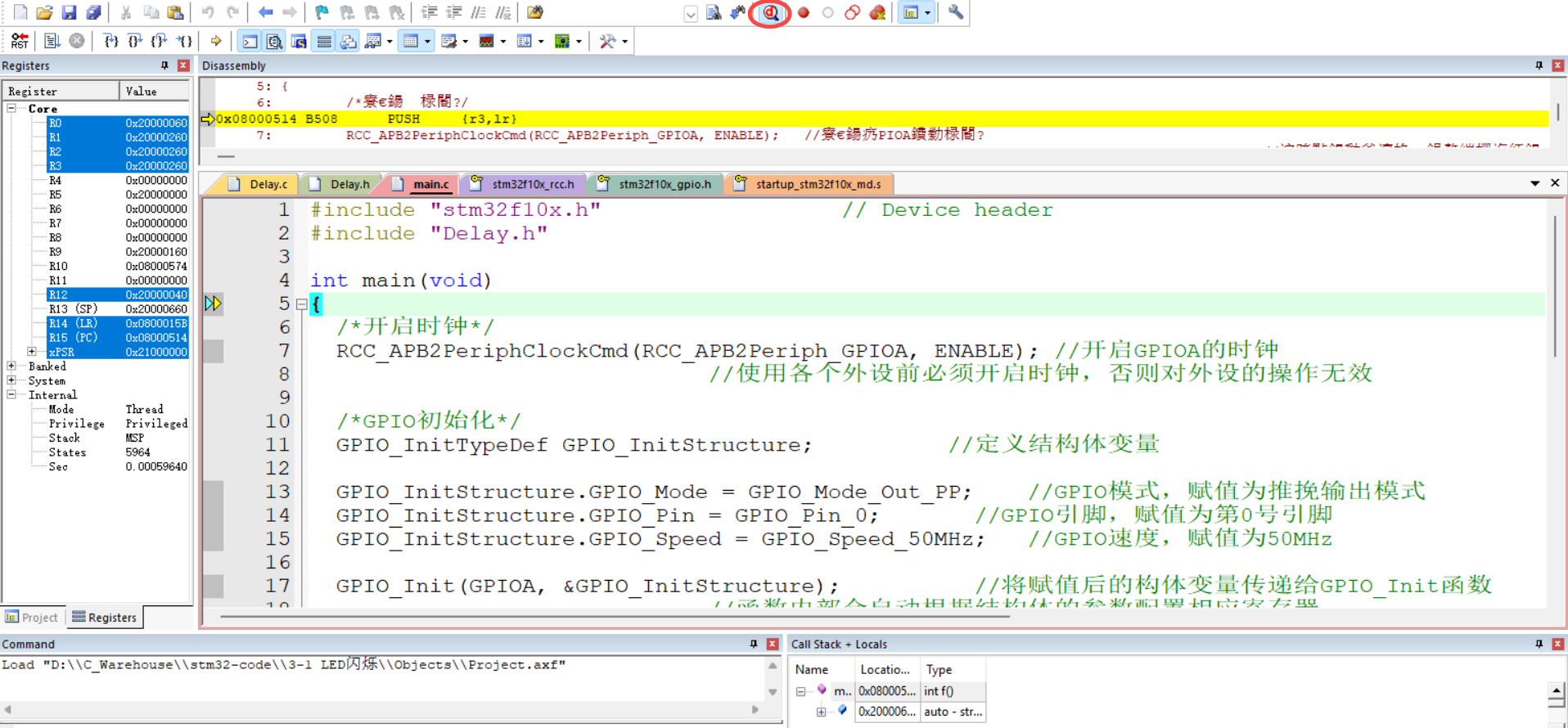

基本功能介绍：
从左到右：复位、全速运行、停止全速运行、单步运行、跳过当前行单步运行、跳出当前函数单步运行、跳光标指定行单步运行

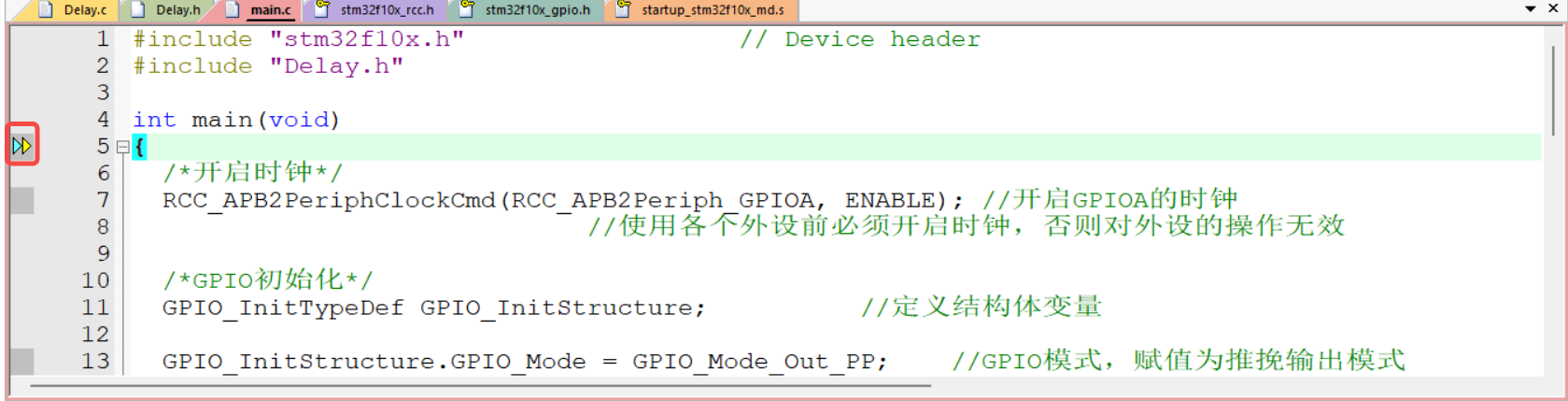

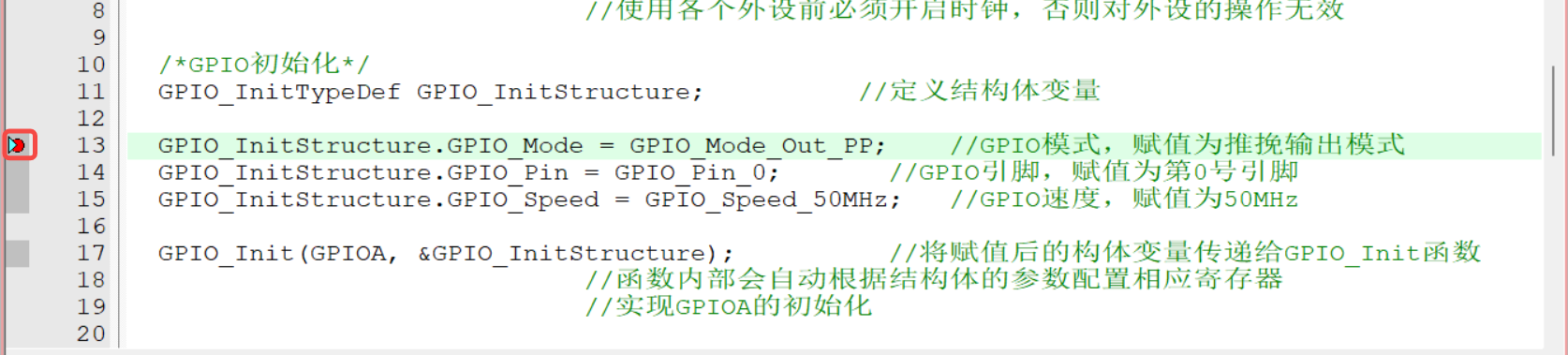

下一句将要执行的代码
红色的点表示断点，全速运行，代码到断点就会停下来
从左到右：命令窗口、反汇编窗口、符号窗口（实时查看程序中变量的值）、寄存器信息窗口、调用堆栈窗口、观察数据窗口、内存窗口、连续窗口、串口显示、逻辑分析仪、系统查看器窗口、工具箱

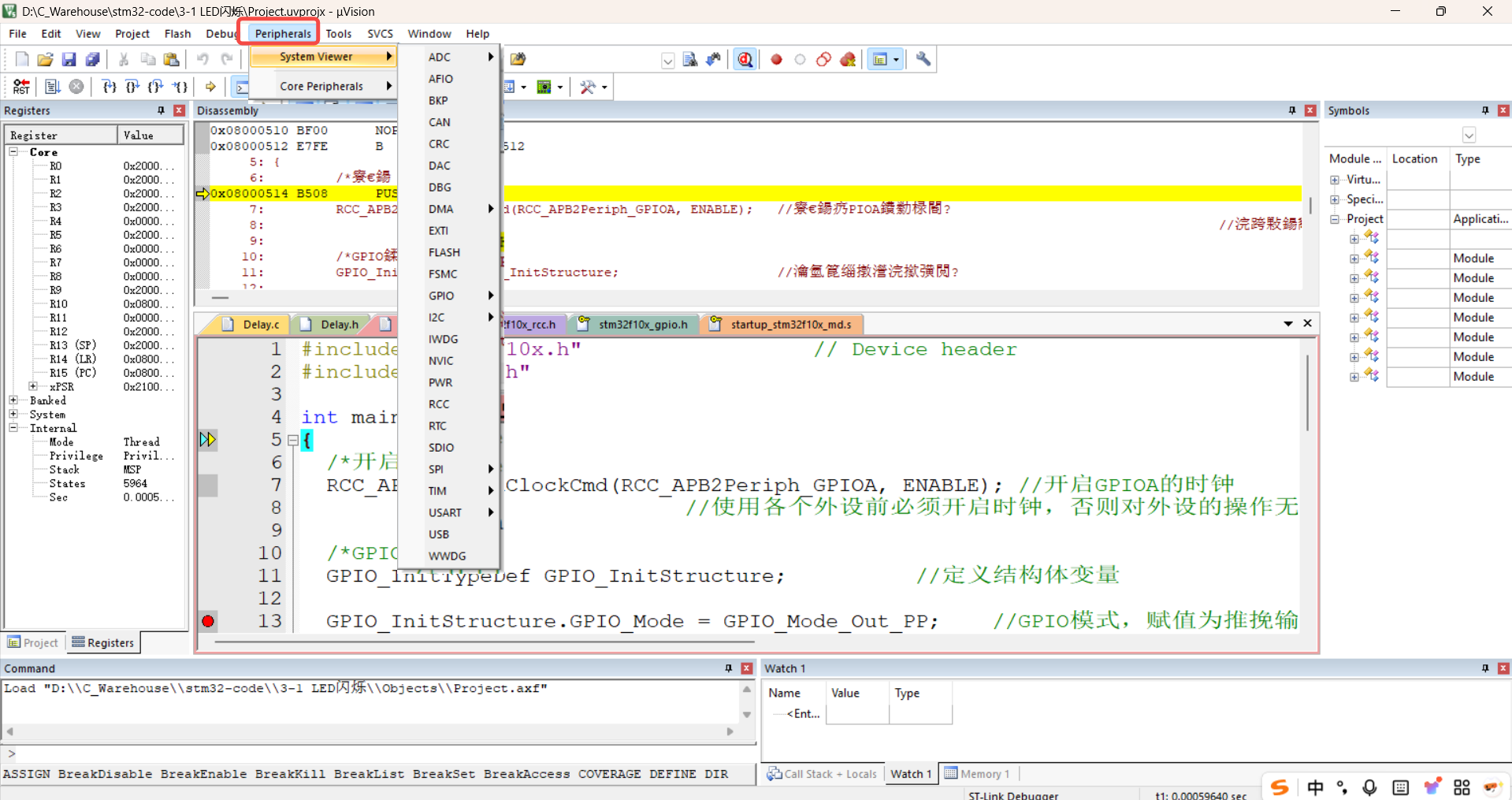

外设菜单栏

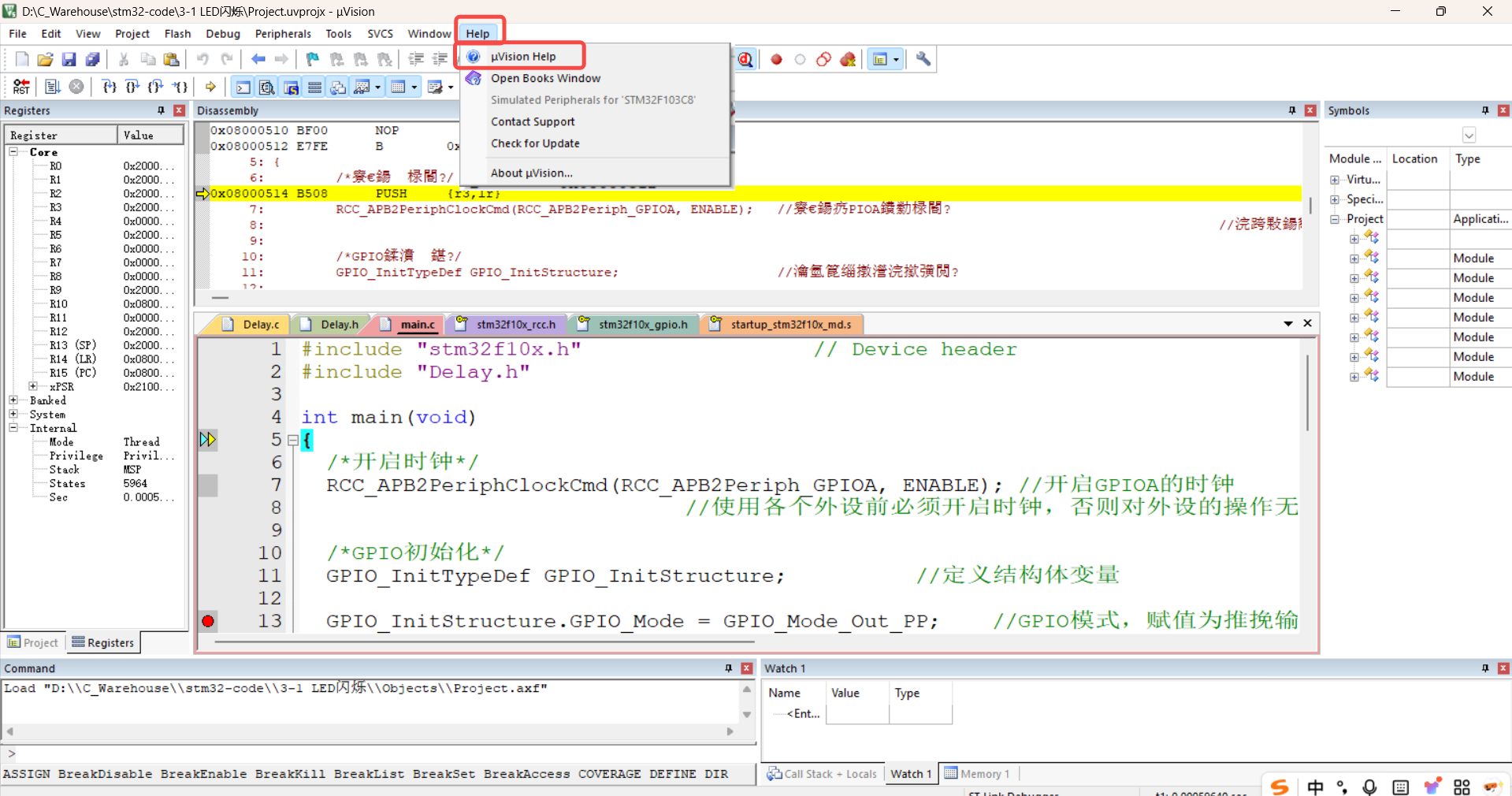

其他功能，在这个帮助文档查找
