C2000基础-GPIO介绍及使用
第一章 GPIO介绍及基础使用
1. GPIO简介
GPIO,全称为 「General-Purpose Input/Output」,即通用输入/输出端口
。
它是微控制器、微处理器和某些其他集成电路上的一个引脚
,可以由软件控制其输入或输出状态。
GPIO 为开发者提供了一种简单、灵活的方式来控制硬件设备或与外部设备进行通信。
2. GPIO使用示例
2.1 硬件说明
2.1.1 LED
GPIO 章节我们将使用 LED 和 按键 作为案例,而作为案例那我们就需要了解其具体的应用电路,了解应如何通过 GPIO 操控 LED 和按键
-

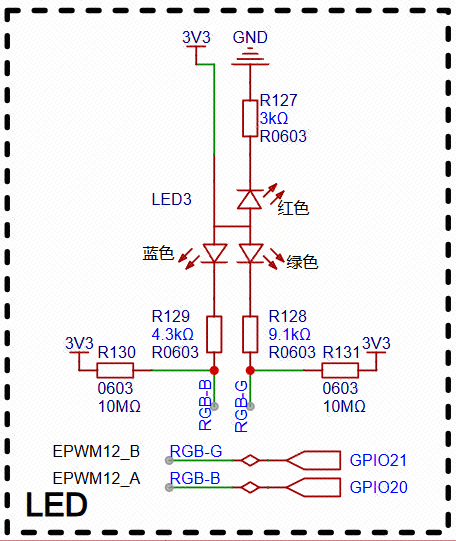

主要器件为 LED3,这是一个将三个颜色的灯融合到一起的彩灯器件,三个颜色分别为 R(红色red)、G(绿色green)、B(蓝色blue)。
-
R127、R128、R129 为LED灯的限流电阻,通常跟LED搭配,防止LED灯电路上的电流过大,导致LED灯烧毁。放置的阻值通常在 220Ω ~ 10KΩ。在原理图中,三个不同颜色的LED灯限流电阻分别用了不同的阻值,是因为 LED 灯颜色材料的不同其消化的电流也不同,为了让三个颜色的LED灯亮度一致,经过实测发现使用 3KΩ、4.3KΩ、9.1KΩ 时,通过肉眼观察,发现亮度基本一致。
-
R130、R131 是上拉电阻。主要的功能就是让LED灯在上电未驱动的情况下,默认是灭的。因为 LED 的正极是高电平,负级也因为接入了上拉电阻导致其也是高电平,高电平和高电平无法形成压差产生电流,而没有电流,灯就不会亮。只有当 RGB-B 或 RGB-G 为低电平时,LED 灯才会亮。
2.1.2 按键
在开发板的原理图中,一共有三个按键,分别是RST、BOOT、KEY按键。
其中 RST 是芯片复位功能按键,不能通过软件的方式去控制该按键,当按键按下时,芯片的 XRSN 引脚将会接入 GND,导致芯片将会自动复位重新工作。其中 R58 和 C76 组成了上电复位电路。R58是一个上拉电阻,让 XRSN 引脚上电时为高电平。C76是一个 100nF 的小电容,根据电容的原理可知道,电容其实就是一个电池,电容在上电时会保持一个很短暂的导通现象,所以上电的瞬间,XRSN 通过电容变成了低电平进行复位;当电容充满电后,电容隔开了直流,XRSN 不再是低电平。这样就实现了上电复位功能。

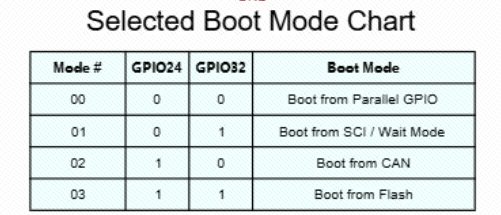

BOOT 是特殊按键,它接到了 GPIO24 引脚,该引脚和 GPIO32 引脚是用于设置启动模式的特殊引脚。通过这两个引脚,可以设置四种模式,具体见下图:
开发板硬件上,默认将 GPIO24 和 GPIO32 引脚通过上拉电阻 R55 和 R56 接到了高电平,这样启动模式就是从 Flash 中启动,我们的代码就是烧录到 Flash 中。如果你要从 SCI 串口启动,则按住 BOOT 键,再上电即可。
KEY 按键就是用户的可以操控的按键,将 GPIO27 引脚接入了这个按键,通过按键接到 GND。采用的检测方式是通过给按键的一端接入低电平,一端接入 GPIO。在没有按下按键时,因为上拉电阻 R137 的存在,导致一直处在高电平;当按键按下时,上拉电阻失效,GPIO27 引脚将被变为低电平的 GND。这样高低电平的变化,就可以让开发板检测到按键的状态。
2.2 CCS工程

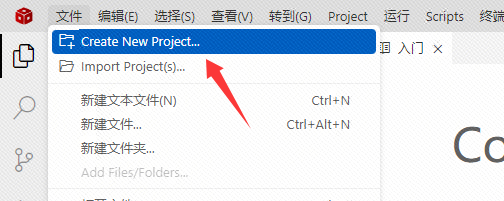

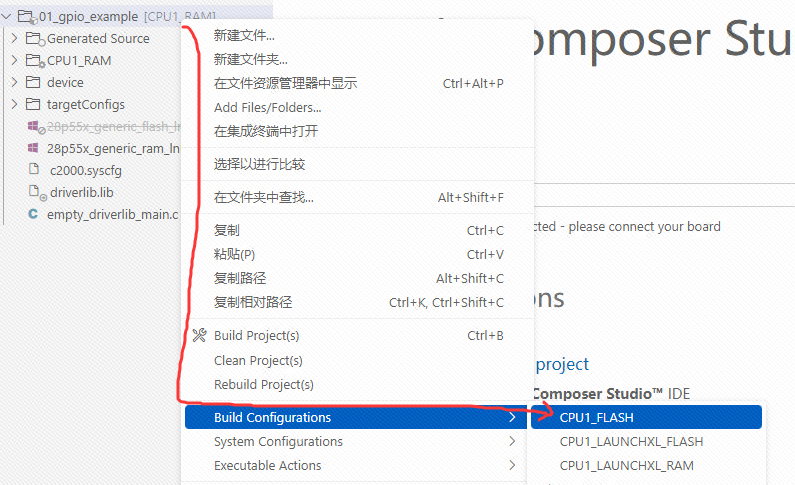

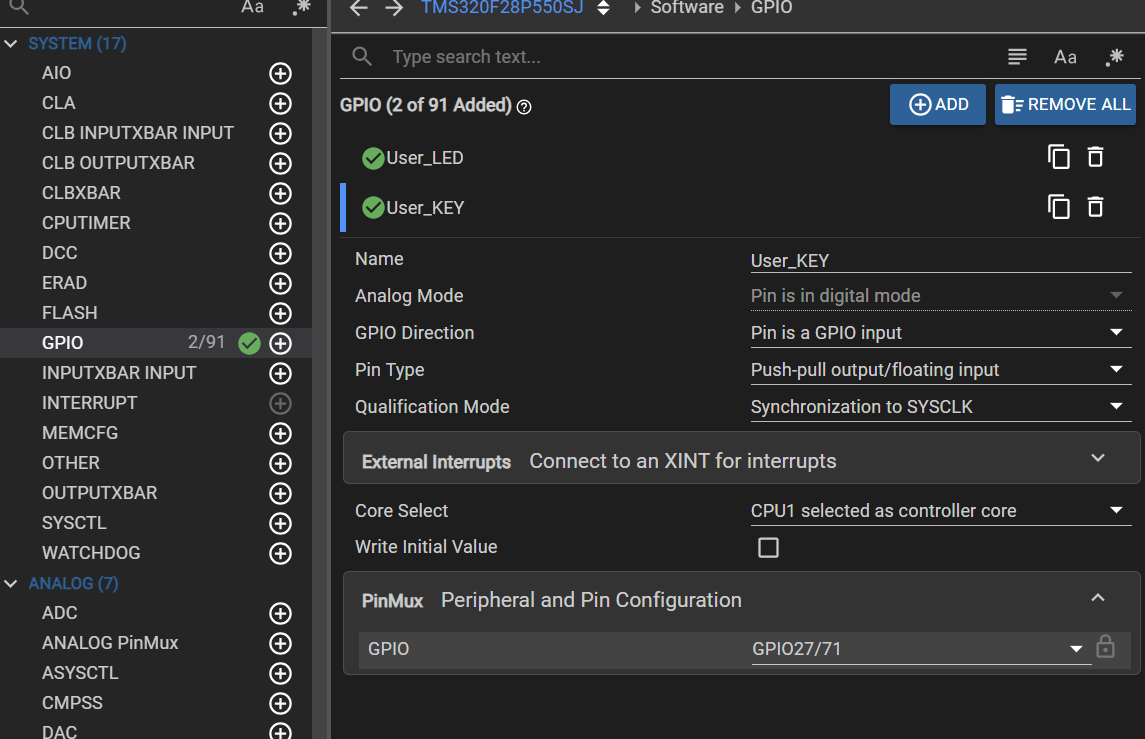

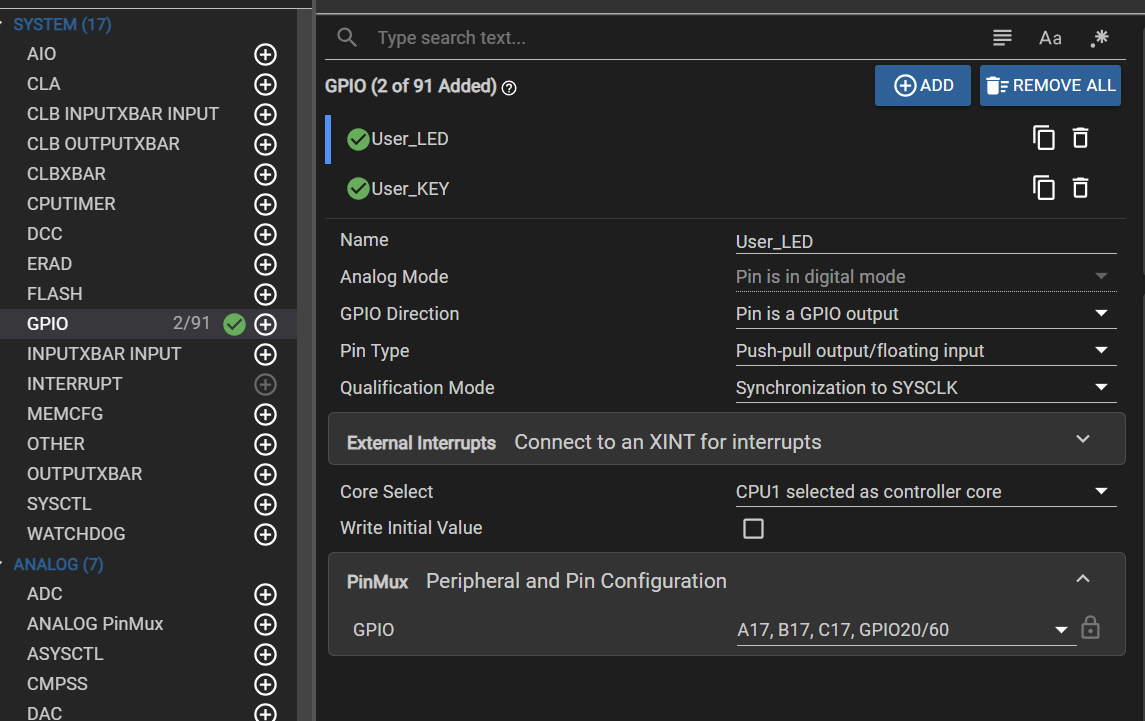

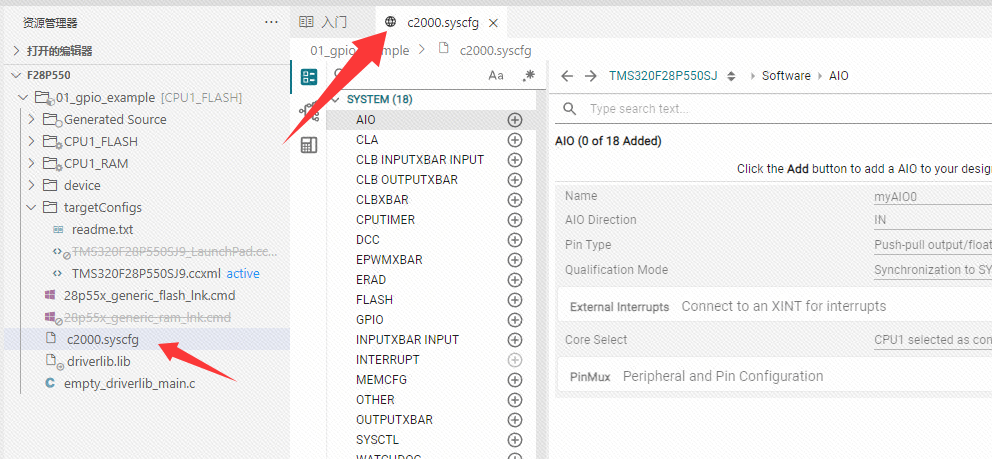

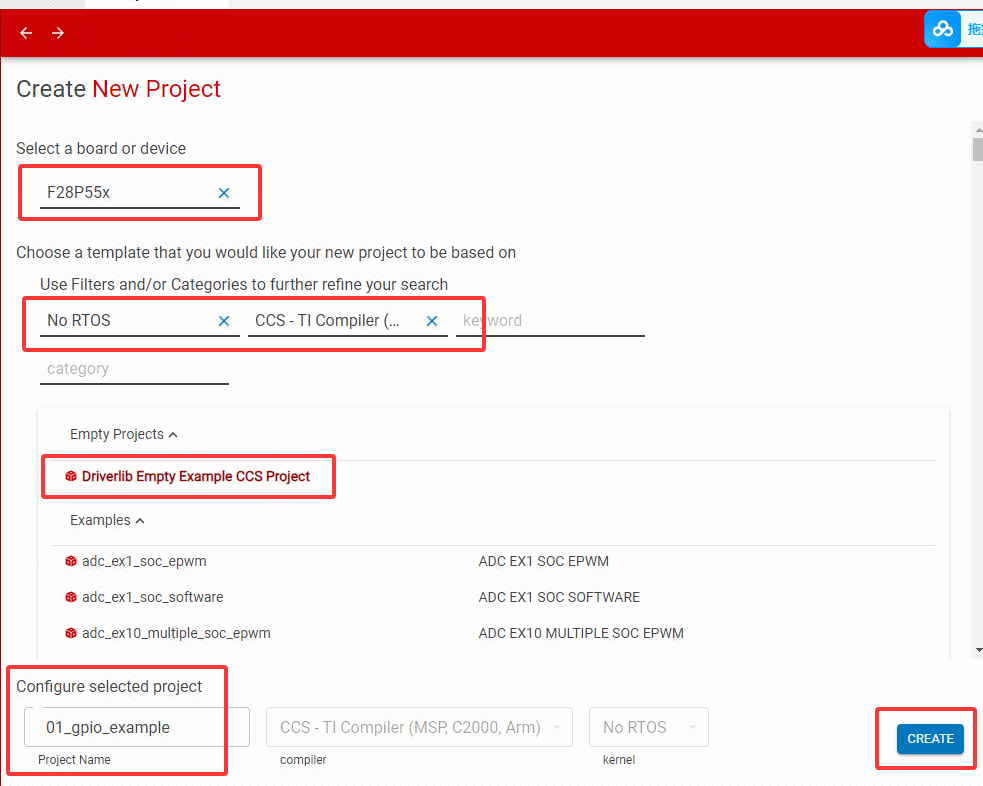

2.2.1 CCS&syscfg配置
2.2.2 用户代码
while(1){if( GPIO_readPin(User_KEY) == 0 ){GPIO_writePin(User_LED, 0);}else{GPIO_writePin(User_LED, 1);}}
3. C2000 GPIO相关函数总结 (基于DriverLib)
注:本总结以常用的TMS320F2837x (Delfino) 系列为例,其概念和函数与其他C2000型号(如F2833x, F28004x)相通,但具体寄存器名称和函数参数可能略有差异,请以您所用芯片的DriverLib用户指南为准。
3.1 初始化与配置
-
核心配置流程(四步关键操作):
-
使能外设时钟(通常默认开启,但最好显式配置)
-
设置引脚功能为GPIO(C2000引脚多为多功能复用,需明确指定为GPIO)
-
配置GPIO方向和模式(输入/输出,上拉/下拉等)
-
配置GPIO量化器/滤波器(若用于数字输入,如eCAP,eQEP等)
-
-
基础配置示例(配置GPIO31为输出,控制LED):
#include "driverlib.h"// 1. 主初始化(包含系统时钟、PLL等配置,通常由示例工程提供) Device_init(); // 初始化器件时钟,PLL等 Device_initGPIO(); // 初始化GPIO模块,此函数在F2837x中很重要// 2. 显式配置GPIO31为输出 GPIO_setPinConfig(GPIO_31_GPIO31); // 设置引脚功能为普通GPIO,而非外设功能 GPIO_setDirectionMode(31, GPIO_DIR_MODE_OUT); // 设置GPIO31为输出模式 GPIO_setPadConfig(31, GPIO_PIN_TYPE_STD); // 设置推挽输出(标准模式,无上拉下拉) GPIO_writePin(31, 0); // 初始输出低电平// 也可以使用便捷的 setupPin API (F28004x等更新型号常用) GPIO_setupPinMux(31, GPIO_MUX_CPU1, 0); // 选择CPU1控制,功能选择0(GPIO) GPIO_setupPinOptions(31, GPIO_OUTPUT, GPIO_PUSHPULL); // 设置为推挽输出 GPIO_writePin(31, 0);
-
GPIO配置函数详解:
函数 (DriverLib) 说明 参数示例 GPIO_setPinConfig(uint32_t pinConfig)
设置引脚复用功能。参数是预定义的宏,指定引脚和功能。 GPIO_31_GPIO31
(GPIO31用作GPIO)GPIO_28_EPWM1A
(GPIO28用作EPWM1A)GPIO_setDirectionMode(uint32_t pin, GPIO_Direction mode)
设置输入/输出方向。 pin
: 引脚编号 (0-31, 或更多取决于芯片)mode
:GPIO_DIR_MODE_IN
或GPIO_DIR_MODE_OUT
GPIO_setPadConfig(uint32_t pin, uint32_t pinType)
设置引脚的电气特性(上下拉)。 pinType
:GPIO_PIN_TYPE_STD
(标准推挽,无上下拉)GPIO_PIN_TYPE_PULLUP
(使能内部上拉)GPIO_PIN_TYPE_PULLDOWN
(使能内部下拉)GPIO_PIN_TYPE_OD
(开漏输出)GPIO_setQualificationMode(uint32_t pin, GPIO_QualificationMode mode)
设置输入量化/滤波。用于消除毛刺,对eQEP、eCAP等外设至关重要。 mode
:GPIO_QUAL_SYNC
(仅同步到系统时钟)GPIO_QUAL_3SAMPLE
(3个采样周期滤波)GPIO_QUAL_6SAMPLE
(6个采样周期滤波)GPIO_QUAL_ASYNC
(异步路径,无滤波)
3.2 GPIO操作核心函数
-
基本读写操作:
函数 原型 说明 GPIO_writePin(uint32_t pin, uint32_t outVal)
(pin, 0 or 1)
写单个引脚。设置输出引脚的电平。 uint32_t GPIO_readPin(uint32_t pin)
(pin)
读单个引脚。返回输入或输出引脚的电平状态。 GPIO_togglePin(uint32_t pin)
(pin)
翻转单个引脚。如果输出高则变低,反之亦然。 GPIO_setPins(uint32_t port, uint32_t pins)
(GPIO_PORT_X, bitmask)
同时设置一组引脚为高。操作同一GPIO端口的多个引脚。 GPIO_clearPins(uint32_t port, uint32_t pins)
(GPIO_PORT_X, bitmask)
同时清除一组引脚为低。操作同一GPIO端口的多个引脚。 uint32_t GPIO_readPort(uint32_t port)
(GPIO_PORT_X)
读取整个GPIO端口的值。 -
操作示例:
// 1. 点灯操作(输出) GPIO_writePin(31, 1); // LED On GPIO_writePin(31, 0); // LED Off GPIO_togglePin(31); // LED Toggle// 2. 按键读取(输入) // 假设GPIO16连接按键,配置为输入带上拉 GPIO_setPinConfig(GPIO_16_GPIO16); GPIO_setDirectionMode(16, GPIO_DIR_MODE_IN); GPIO_setPadConfig(16, GPIO_PIN_TYPE_PULLUP); // 按键按下时拉到地,故常态靠上拉为高if (GPIO_readPin(16) == 0) {// 检测到按键被按下(引脚被拉低)do_something(); }// 3. 同时操作多个引脚(例如:数据总线) // 假设GPIO0-GPIO7连接数据总线,配置为输出 #define DATA_BUS_MASK 0x00FF // 位掩码,对应Pin 0-7 GPIO_setPortPins(GPIO_PORT_A, DATA_BUS_MASK); // 初始化,具体函数名可能因系列而异// 一次性写入一个字节的数据 GPIO_writePort(GPIO_PORT_A, (data_byte & DATA_BUS_MASK)); // 写入端口 // 或使用Set/Clear GPIO_clearPins(GPIO_PORT_A, DATA_BUS_MASK); // 先清空 GPIO_setPins(GPIO_PORT_A, (data_byte & DATA_BUS_MASK)); // 再置位
3.3 高级功能与特性
-
GPIO中断(外部中断XINT1-XINT5):
C2000的GPIO中断不与引脚直接绑定,而是通过外部中断源(XINT1-XINT5)来连接特定的GPIO引脚。// 配置GPIO12作为XINT1的中断源,下降沿触发 GPIO_setPinConfig(GPIO_12_GPIO12); GPIO_setDirectionMode(12, GPIO_DIR_MODE_IN); GPIO_setPadConfig(12, GPIO_PIN_TYPE_PULLUP);// 1. 设置中断回调函数(使用DriverLib中断管理器) Interrupt_register(INT_XINT1, &xint1Isr); // 注册中断服务函数// 2. 配置XINT1外部中断 XINT_Config xint1Config; xint1Config.trigger = XINT_TRIG_FALLING_EDGE; // 下降沿触发 xint1Config.pin = 12; // 指定GPIO12作为中断源 xint1Config.enableInt = true; // 使能中断 XINT_setConfig(XINT_BASE_1, &xint1Config); // 应用配置到XINT1// 3. 使能XINT1中断 Interrupt_enable(INT_XINT1); Interrupt_clear(INT_XINT1); // 清除可能存在的 pending 中断// 4. 中断服务函数 __interrupt void xint1Isr(void) {// 处理中断GPIO_togglePin(31); // 例如,翻转LEDXINT_clearEventFlag(XINT_BASE_1); // 必须清除XINT1的事件标志!Interrupt_clear(INT_XINT1); // 清除PIE组内的中断标志 }
-
输入量化(Filtering):
这是C2000 GPIO的一个特色功能,用于对输入信号进行数字滤波,防止噪声误触发。// 为eQEP的A通道信号(GPIO20)配置6周期采样滤波 GPIO_setPinConfig(GPIO_20_EQEP1A); GPIO_setDirectionMode(20, GPIO_DIR_MODE_IN); GPIO_setQualificationMode(20, GPIO_QUAL_6SAMPLE); // 关键配置!6周期滤波
3.4 使用示例(完整流程)
3.4.1 示例:配置LED和按键,并实现中断控制
#include "driverlib.h"// 定义引脚
#define LED_PIN 31
#define BUTTON_PIN 16
#define BUTTON_XINT XINT_BASE_1 // 使用XINT1// 中断服务函数声明
__interrupt void xint1Isr(void);void main(void) {// 1. 初始化器件Device_init();Device_initGPIO();Interrupt_initModule(); // 初始化中断模块(PIE)Interrupt_initVectorTable(); // 初始化中断向量表// 2. 配置LED引脚(输出)GPIO_setPinConfig(GPIO_31_GPIO31);GPIO_setDirectionMode(LED_PIN, GPIO_DIR_MODE_OUT);GPIO_setPadConfig(LED_PIN, GPIO_PIN_TYPE_STD);GPIO_writePin(LED_PIN, 0);// 3. 配置按键引脚(输入,并连接到XINT1)GPIO_setPinConfig(GPIO_16_GPIO16);GPIO_setDirectionMode(BUTTON_PIN, GPIO_DIR_MODE_IN);GPIO_setPadConfig(BUTTON_PIN, GPIO_PIN_TYPE_PULLUP); // 按键按下为低,故上拉// 4. 配置XINT1中断Interrupt_register(INT_XINT1, &xint1Isr); // 注册ISRXINT_Config xint1Config;xint1Config.trigger = XINT_TRIG_FALLING_EDGE; // 按键按下是下降沿xint1Config.pin = BUTTON_PIN; // 指定GPIO16触发XINT1xint1Config.enableInt = true;XINT_setConfig(BUTTON_XINT, &xint1Config);Interrupt_enable(INT_XINT1); // 使能PIE中的XINT1中断XINT_clearEventFlag(BUTTON_XINT); // 清除初始标志位// 5. 全局使能中断Interrupt_globalEnable(); // 全局中断使能(设置INTM位)while(1) {// 主循环可执行其他任务// 中断会处理按键}
}// XINT1 中断服务函数
__interrupt void xint1Isr(void) {// 翻转LED状态GPIO_togglePin(LED_PIN);// 必须清除中断标志!XINT_clearEventFlag(BUTTON_XINT); // 清除XINT1事件标志Interrupt_clear(INT_XINT1); // 清除PIE组标志
}
4. 关键注意事项
-
Device_initGPIO()
的重要性:在F2837x等系列中,必须在配置GPIO前调用此函数来释放GPIO到软件控制,否则引脚可能被锁存为默认的上电状态或被仿真器占用。 -
引脚复用功能选择:
GPIO_setPinConfig()
是配置引脚功能的核心。必须根据数据手册中的“Pin Function”表格选择正确的宏(GPIO_XX_YYYY
)。 -
输入量化(Qualification):
-
用于数字输入外设(ePWM, eCAP, eQEP, ADC SOC)的GPIO信号通常需要配置量化(如
GPIO_QUAL_SYNC
或GPIO_QUAL_6SAMPLE
)以消除噪声。 -
用于普通数字读写的GPIO或外部中断,通常不需要量化或只需简单同步(
GPIO_QUAL_SYNC
)。
- 中断处理:
-
C2000的中断系统较复杂,涉及PIE(外设中断扩展)。
-
在中断服务程序(ISR)中必须清除正确的中断标志:一是外设本身的事件标志(如
XINT_clearEventFlag
),二是PIE组内的应答标志(Interrupt_clear
)。 -
使用DriverLib的
Interrupt_register()
和__interrupt
关键字可以简化中断向量管理。
- 高低字节控制:一些C2000芯片的GPIO端口分为高16位和低16位(如GPIOA和GPIOB),操作
GPIO_setPins
等函数时需要注意端口选择和对齐。
文中完整参考代码:https://github.com/hazy1k/C2000-Quick-Start-Guide-CCS/tree/main/TMS320F28P550/2.code
