3D地球可视化教程 - 第2篇：夜晚纹理与着色器入门

难度: ⭐⭐⭐☆☆ 中级
预计时间: 45分钟
技术栈: Three.js + GLSL + CustomShaderMaterial
ps：该系列后期我会录制教学视频，以及更为通俗易懂的介绍，所以这个系列算是教学草案

教程简介

在第1篇中，我们成功创建了基础的3D地球渲染系统。现在，我们将进入Three.js的进阶领域 - 自定义着色器编程！

通过本篇教程，你将学会创建令人惊叹的地球夜晚效果，包括城市灯光、昼夜过渡，以及高级的图像处理技术。

🎯 本篇学习目标

• 🧠 理解GPU着色器的工作原理
• 🎨 掌握GLSL着色器语言基础
• 🌍 实现地球昼夜过渡效果
• ✨ 学习高级图像处理技术
• 🔧 掌握CustomShaderMaterial的使用

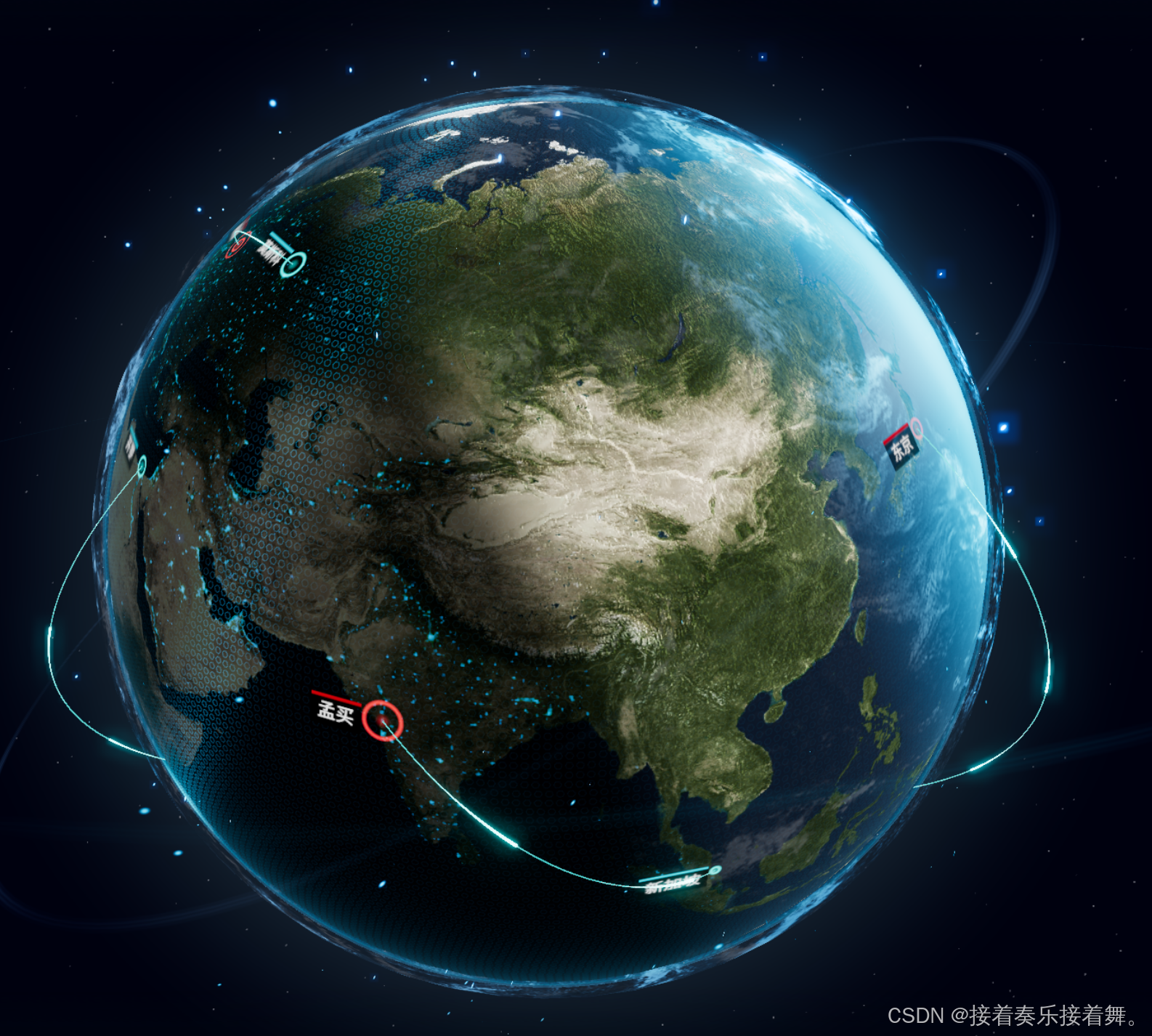

🏆 最终效果预览

完成本篇教程后，你将获得：

• ✅ 真实的地球夜晚城市灯光效果
• ✅ 平滑的昼夜分界线过渡
• ✅ 可调节的亮度、对比度、色彩
• ✅ 智能的透明度处理

---

🧠 着色器理论基础

什么是着色器？

着色器是运行在GPU上的小程序，用于控制3D图形的渲染过程。

着色器类型

1. 顶点着色器 (Vertex Shader) - 处理顶点位置和属性
2. 片段着色器 (Fragment Shader) - 处理像素颜色

GLSL语言特点

• 类似C语言的语法
• 专为并行计算设计
• 内置丰富的数学函数
• 支持向量和矩阵运算

为什么需要自定义着色器？

标准材质的局限性：

• ❌ 无法实现复杂的光照计算
• ❌ 不支持多纹理混合
• ❌ 无法实现动态效果
• ❌ 性能不够优化

自定义着色器的优势：

• ✅ 完全控制渲染过程
• ✅ GPU并行计算，性能极高
• ✅ 实现任意复杂的视觉效果
• ✅ 支持实时参数调节

---

🎨 夜晚纹理系统解析

核心实现原理

我们的夜晚纹理系统基于以下原理：

1. 光照计算 - 判断地球表面哪些区域处于夜晚
2. 纹理混合 - 将夜晚纹理与白天纹理智能混合
3. 透明度处理 - 让黑暗区域透明，城市灯光不透明
4. 图像增强 - 通过亮度、对比度、伽马校正优化效果

技术架构

夜晚纹理系统
├── 顶点着色器 → 计算光照方向和强度
├── 片段着色器 → 处理像素颜色和透明度
├── Uniforms → 传递参数到着色器
└── 纹理采样 → 获取夜晚和白天纹理

---

🔍 顶点着色器详解

核心功能

顶点着色器负责计算每个顶点的光照信息：

// EarthNight.js - 顶点着色器
uniform vec3 uLight;        // 光源位置
varying vec2 vUv2;          // UV坐标传递给片段着色器
varying float vDist;        // 光照强度传递给片段着色器void main() {vUv2 = uv;  // 传递UV坐标// 🌍 将顶点位置转换到世界坐标系vec4 worldPosition = modelMatrix * vec4(position, 1.0);vec3 worldNormal = normalize(worldPosition.xyz);// ☀️ 计算从顶点到光源的方向vec3 lightDirection = normalize(uLight - worldPosition.xyz);// 📐 计算点积，确定光照强度float dotProduct = dot(worldNormal, lightDirection);// 📊 传递光照强度到片段着色器vDist = dotProduct;
}

关键概念解释：

• worldPosition: 顶点在世界空间中的位置
• worldNormal: 顶点的法向量（垂直于表面的方向）
• lightDirection: 从顶点指向光源的方向
• dotProduct: 点积值，范围[-1, 1]
  • > 0: 面向光源（白天区域）
  • < 0: 背离光源（夜晚区域）
  • = 0: 昼夜分界线

---

🎨 片段着色器详解

核心算法流程

片段着色器是夜晚效果的核心，包含多个处理步骤：

// EarthNight.js - 片段着色器核心算法
void main() {// 🖼️ 1. 采样纹理vec4 texNight = texture2D(uNight, vUv2);  // 夜晚纹理vec4 texDay = texture2D(uDay, vUv2);      // 白天纹理// 🔍 2. 计算透明度 - 使用感知亮度公式float alpha = dot(texNight.rgb, vec3(0.299, 0.587, 0.114));alpha *= uAlphaMultiplier;alpha = alpha < uAlphaThreshold ? 0.0 : alpha;// 🌗 3. 昼夜分界线计算float adjustedVDist = vDist + uNightOffset;float fadeOut = smoothstep(uTransitionStart, uTransitionEnd, adjustedVDist);// 🎭 4. 纹理混合vec4 nightColor = mix(vec4(texNight.rgb, 1.0), vec4(0,0,0,0), fadeOut);// 🎨 5. 图像处理// 对比度调整nightColor.rgb = ((nightColor.rgb - 0.5) * uNightContrast + 0.5) * uNightBrightness;// 伽马校正nightColor.rgb = pow(max(nightColor.rgb, 0.0), vec3(1.0 / uNightGamma));// RGB通道调整nightColor.rgb *= uNightRGBMultiplier;// 🔀 6. 屏幕混合（可选）vec3 screenBlend = vec3(1.0) - (vec3(1.0) - nightColor.rgb) * (vec3(1.0) - texDay.rgb);nightColor.rgb = mix(nightColor.rgb, screenBlend, uDayMixStrength);csm_DiffuseColor = nightColor;
}

---

🔧 核心技术详解

1. 感知亮度计算

// 人眼对不同颜色的感知权重
float alpha = dot(texNight.rgb, vec3(0.299, 0.587, 0.114));
//                                   红     绿     蓝

这个公式基于人眼视觉特性：

• 绿色权重最高 (0.587) - 人眼对绿色最敏感
• 红色权重中等 (0.299) - 次敏感
• 蓝色权重最低 (0.114) - 最不敏感

2. 昼夜分界线算法

// 光照强度范围: [-1, 1]
float adjustedVDist = vDist + uNightOffset;// 平滑过渡函数
float fadeOut = smoothstep(uTransitionStart, uTransitionEnd, adjustedVDist);

参数控制：

• uTransitionStart: 夜晚区域开始位置 (如 -0.15)
• uTransitionEnd: 白天区域开始位置 (如 0.12)
• uNightOffset: 整体偏移，调整昼夜平衡 (如 0.4)

3. 图像处理技术

对比度调整

// 标准对比度公式
color.rgb = ((color.rgb - 0.5) * contrast + 0.5) * brightness;

伽马校正

// 伽马校正增强细节
color.rgb = pow(max(color.rgb, 0.0), vec3(1.0 / gamma));

屏幕混合

// 屏幕混合模式，避免过亮
vec3 screenBlend = vec3(1.0) - (vec3(1.0) - base) * (vec3(1.0) - overlay);

---

🎛️ 参数配置系统

可调节参数

// EarthNight.js - 参数配置
this.nightParams = {// 🎨 外观调节brightness: 0.7,        // 亮度 [0.1 - 3.0]contrast: 1.15,         // 对比度 [0.1 - 3.0]gamma: 1.1,             // 伽马值 [0.3 - 2.5]// 🌈 颜色调节redMultiplier: 0,       // 红色通道 [0.0 - 2.0]greenMultiplier: 0.68,  // 绿色通道 [0.0 - 2.0]blueMultiplier: 1.6,    // 蓝色通道 [0.0 - 2.0]// 🌗 昼夜分界线transitionStart: -0.15, // 过渡开始点transitionEnd: 0.12,    // 过渡结束点nightOffset: 0.4,       // 夜间偏移// 🔍 透明度控制alphaMultiplier: 1.0,   // 透明度倍数alphaThreshold: 0.1,    // 透明度阈值// 🔀 混合控制dayMixStrength: 0.08,   // 白天纹理混合强度
};

---

🚀 实践操作

查看效果

1. 🌍 基础地球 - 带有真实纹理的地球
2. 🌙 夜晚效果 - 地球背光面显示城市灯光
3. 🌗 昼夜分界 - 平滑的明暗过渡

效果对比

功能	第1篇效果	第2篇效果
地球表面	只有白天纹理	白天+夜晚双纹理
背光面	完全黑暗	显示城市灯光
过渡区域	生硬边界	平滑渐变
视觉层次	单一层次	丰富的明暗层次

---

🔬 技术深度分析

1. CustomShaderMaterial的优势

import CustomShaderMaterial from "three-custom-shader-material/vanilla";this.material = new CustomShaderMaterial({baseMaterial: THREE.MeshBasicMaterial,  // 基础材质vertexShader: `/* 自定义顶点着色器 */`,fragmentShader: `/* 自定义片段着色器 */`,uniforms: this.uniforms,               // 参数传递transparent: true,                     // 支持透明度
});

CSM的优势：

• ✅ 保留Three.js材质的内置功能
• ✅ 无缝集成自定义着色器代码
• ✅ 支持所有标准材质属性
• ✅ 更好的兼容性和稳定性

2. 光照计算的数学原理

点积 (Dot Product)

float dotProduct = dot(worldNormal, lightDirection);

点积的几何意义：

• = 1: 法向量与光线方向相同（正面受光）
• = 0: 法向量与光线方向垂直（侧面受光）
• = -1: 法向量与光线方向相反（背面受光）

平滑过渡函数

float fadeOut = smoothstep(start, end, value);

smoothstep函数特点：

• 在[start, end]区间内产生S型曲线
• 边缘平滑，中间陡峭
• 比线性插值更自然

3. 高级图像处理算法

感知亮度 (Luminance)

float luminance = dot(color.rgb, vec3(0.299, 0.587, 0.114));

基于人眼视觉特性的权重分配，比简单的RGB平均值更准确。

伽马校正 (Gamma Correction)

color.rgb = pow(color.rgb, vec3(1.0 / gamma));

• gamma < 1.0: 增强对比度，让亮处更亮
• gamma > 1.0: 减少对比度，整体变亮
• gamma = 1.0: 无变化

屏幕混合模式

vec3 screenBlend = vec3(1.0) - (vec3(1.0) - base) * (vec3(1.0) - overlay);

屏幕混合的特点：

• 永远不会产生比输入更暗的颜色
• 适合叠加发光效果
• 保持亮部细节

---

🎛️ 参数调节技巧

获得最佳效果的参数组合

城市灯光突出

{brightness: 0.7,      // 适中亮度contrast: 1.15,       // 稍高对比度gamma: 1.1,           // 轻微伽马校正blueMultiplier: 1.6,  // 增强蓝色，营造夜晚感
}

自然过渡效果

{transitionStart: -0.15,  // 夜晚区域范围transitionEnd: 0.12,     // 白天区域范围nightOffset: 0.4,        // 向夜晚偏移
}

透明度优化

{alphaMultiplier: 1.0,    // 保持原始透明度alphaThreshold: 0.1,     // 过滤暗区域
}

---

🎨 视觉效果分析

渲染层次

我们的夜晚纹理系统创建了多个视觉层次：

1. 基础层 - 地球白天纹理 (renderOrder: 0)
2. 夜晚层 - 城市灯光纹理 (renderOrder: 0, 稍大scale)
3. 过渡层 - 昼夜分界线的平滑混合

颜色科学

夜晚效果的颜色设计：

• 蓝色增强 (1.6倍) - 营造夜晚的冷色调
• 绿色保持 (0.68倍) - 平衡整体色调
• 红色减少 (0倍) - 避免过于温暖

---

🔧 实现细节

纹理坐标处理

varying vec2 vUv2;  // 从顶点着色器传入
vec4 texNight = texture2D(uNight, vUv2);  // 采样夜晚纹理

条件渲染

// 只在夜晚区域显示城市灯光
vec4 nightColor = mix(vec4(texNight.rgb, 1.0),  // 夜晚纹理vec4(0, 0, 0, 0),         // 透明fadeOut                   // 过渡因子
);

多重处理管道

原始夜晚纹理 ↓
透明度计算↓
昼夜过渡混合↓
亮度对比度调整↓
伽马校正↓
RGB通道调整↓
屏幕混合（可选）↓
最终输出

---

🎯 学习要点总结

✅ 核心知识点

1. 着色器基础

   • 顶点着色器处理几何变换
   • 片段着色器处理像素颜色
   • varying变量在两者间传递数据

2. 光照计算

   • 点积计算光照强度
   • 世界坐标系变换
   • 法向量计算

3. 图像处理

   • 感知亮度计算
   • 伽马校正原理
   • 混合模式应用

4. 参数系统

   • uniform变量传递参数
   • 实时参数调节
   • 效果参数优化

🎨 视觉效果成果

• 真实感夜晚 - 城市灯光清晰可见
• 平滑过渡 - 昼夜分界线自然
• 可调参数 - 支持实时效果调节
• 性能优化 - GPU并行处理，流畅运行

---

🚀 下一篇预告

在第3篇教程中，我们将学习：

🎬 地球动画与相机控制

• GSAP动画库的使用
• 地球初始入场动画
• 相机动画控制系统
• 自动旋转功能实现

预期效果：

• ✨ 炫酷的地球入场动画
• 🎥 流畅的相机运动
• 🔄 智能的自动旋转

---

💡 实践建议

实验参数

尝试调整以下参数观察效果变化：

1. 修改 brightness 值 (0.5 - 1.5)
2. 调整 blueMultiplier 值 (1.0 - 2.0)
3. 改变 transitionStart 和 transitionEnd

扩展练习

1. 尝试添加其他颜色通道的调节
2. 实验不同的混合模式
3. 创建自己的图像处理效果

---

🎓 知识检验

回答以下问题检验学习效果：

1. 着色器中的varying变量有什么作用？
2. 为什么使用感知亮度而不是简单的RGB平均值？
3. smoothstep函数相比线性插值有什么优势？
4. 屏幕混合模式适合用在什么场景？

---

🎉 恭喜完成第2篇教程！

你现在已经掌握了自定义着色器的基础知识，可以创建复杂的视觉效果了。在下一篇中，我们将学习动画系统，让地球"动"起来！

---

本文是《3D地球可视化教程系列》的第2篇。下一篇：《地球动画与相机控制》
