对讲机模块 TDD 噪音：原理、快速止噪解决方案

许多开发者在调试数字对讲机模块（DMR 类）时，会在发射状态听到“嘟嘟嘟”的TDD 噪音。这不是声音芯片坏了，而是TDD（时分双工）在收/发切换时带来的电流脉动，通过电源/地回路、PCB 布局耦合、麦克风偏置等路径“混入”音频链路。

本文用实操告诉你：为什么会响、怎么快速定位、如何一步步消音——从“插一个合适的功率电感”到“四层板抗干扰布局”，给出元器件选型、波形判读、决策树等进行讲解.

什么是 TDD 噪音？（现象与原理）

现象：在按下 PTT 发射或发射时隙工作时，喇叭或耳机里出现16–20 Hz 一带的“嘟嘟”低频及其谐波（几十~几百 Hz），像“电机/机关枪”声。

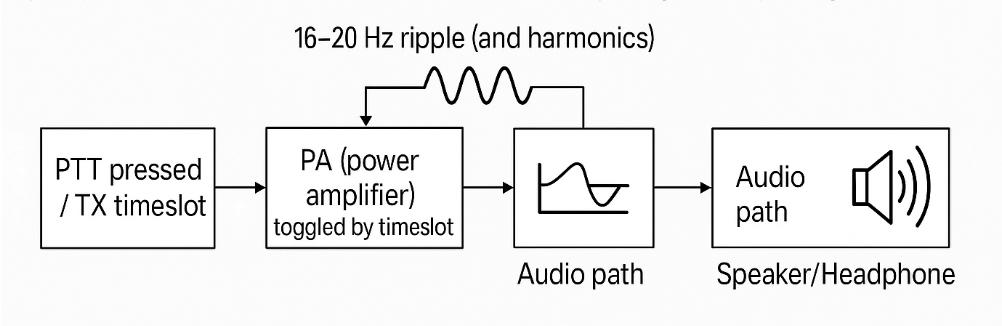

根因（通俗版）：TDD 工作把功放 PA按时隙周期性开关；电流猛起猛落，这股“脉动”经电源/地/耦合跑到音频链路，被音频电路当作低频包络给“检波”出来，自然就听见了。

工程归纳：

 电源串扰：TDD 脉动→电源/地线上形成纹波/跌落→音频基准被“抖”了；

 版图耦合：RF/PA 大电流回路靠近 MIC/音频/控制线→电容/电感/共阻抗耦合；

 滤波不足：麦克风偏置与 3.3V“净电源”去耦、PSRR 不够。

 小贴士：TDD 一帧常见 60 ms，基频约 16.7 Hz；你在频谱里看到的“整齐小齿”就是它的谐波梳状谱。

三条“入门级”快速止噪路线：

适合初次导入或样机阶段，不动大结构：

路线 A｜电源入口“L + C”隔离（首选）

在模块电源输入串 15 µH、≥1.3 A 的功率电感，并配 100 µF（低 ESR）+ 10 µF + 100 nF 近端去耦。

作用：构成低通，把 TDD 低频包络和开关尖峰隔在“脏端”。

路线 B｜给音频/基带一条“净 3.3V”（高 PSRR LDO）

用高 PSRR、低噪声 LDO（如 XC6228D33 或同等级）给基带/音频/MIC 偏置供电。

作用：抑制输入纹波，隔离“脏电源”。

路线 C｜麦克风偏置“三段式”滤波 + 地包围

对 MIC Vbias 用 47 µF + 10 µF + 2.2 µF（钽或稳定介质）分段滤波，并用接地铜箔环绕（地包围 + 过孔栅栏）。

作用：把包络截断在偏置端，让话筒只“听”声音、不“听”电源。

面向工程师的系统方案（电源完整性/PCB/器件）

 电源完整性（PI）设计要点：

目标阻抗法：Ztarget=ΔV/ΔI。若发射阶跃 ΔI=0.5A，允许 ΔV=50mV，则 Ztarget≤0.1 ΩZ_。

去耦分层：100 nF（高频）贴脚、10 µF（中频）近区、100 µF（低频）入口。

电感选型：饱和电流>峰值×1.5、DCR 越低越好、自谐振高于工作频段。

四层板推荐叠层与回流

顶层：关键信号/RF 短直控阻；

2 层：整面地（Return 就近闭合，过孔围栏）；

3 层：独立 +3.3 V 净电源平面（给音频/基带）；

底层：次要信号与“脏电源”配电。

PA 大电流回路最小环路面积，远离 MIC/音频/时钟。

关键器件与版图

LDO：看PSRR 曲线（几十 Hz–几百 kHz 仍高）、负载瞬态、输出噪声；按 datasheet 选 OUT 电容/ESR。

磁珠/共模：对出线口与接口端口做CM/ESD，注意落地与回流路径。

“地包围”：MIC 偏置与音频线外侧布连续接地铜，以多点过孔并地。

集成与联调要点（与外部 MCU / 多模块并行）

数字接口 SI：TXD/RXD 控阻抗、少过孔、45°转角；与 RF/PA 拉开。

地电位一致：单点大地参考，避免跨区回流与地弹。

多模块同步：多路 TDD 异步会“拍频”，可由主控统一时序减小拍频拍合噪声。

屏蔽策略：先局部屏蔽罩（PA/RF/电源），再评估系统级屏蔽与通风/导电垫片。

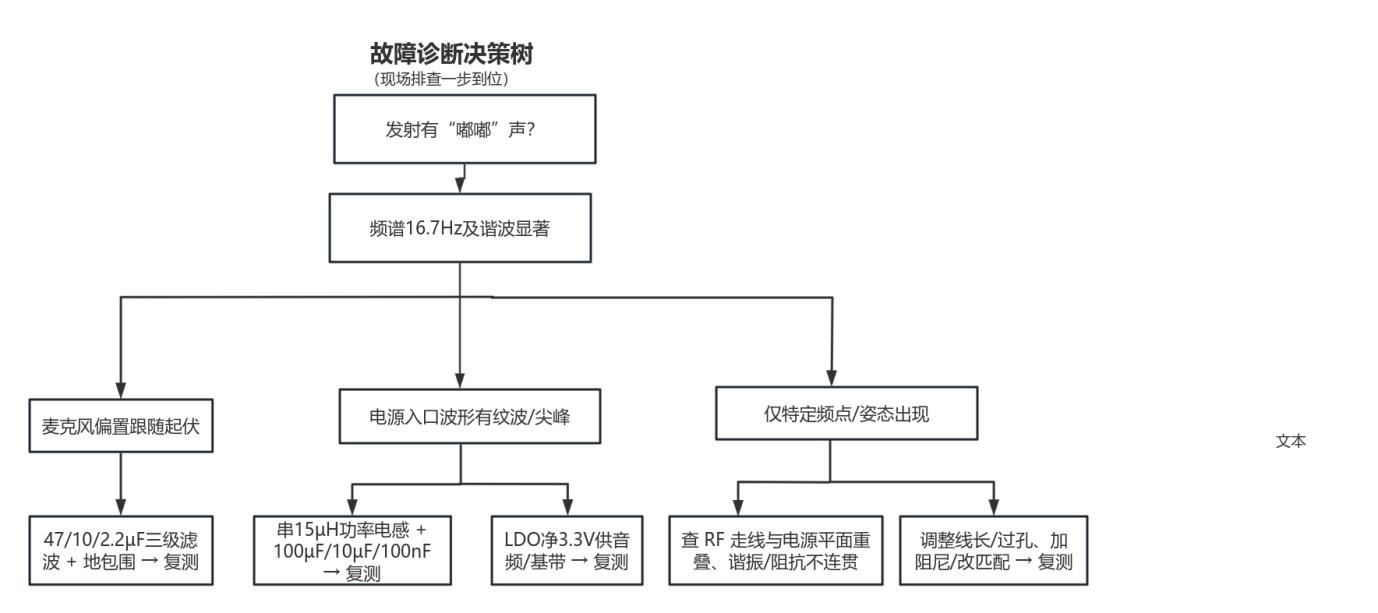

故障诊断决策树

术语小辞典（科普但不“降维”）

TDD（Time Division Duplex）：同频点按时间分时收/发；DMR 常见一帧 60 ms。

EMI/EMC：电磁干扰/电磁兼容；系统既要少“吵人”，也要“耐吵”。

SI/PI：信号完整性/电源完整性；上升沿形状、回流路径与供电目标阻抗缺一不可。

LDO/PSRR：线性稳压器/电源抑制比；PSRR 越高越能把“脏电”变“净电”。

地包围：用连续接地铜围住敏感线/块并多点并地，像“小法拉第笼”。

​

验收与量化指标（用数据说话）

音频侧

SNR ≥ 80 dB（语音带宽条件下）；

  THD+N ≤ 0.1% @1 kHz；

  低频噪声峰（10–200 Hz）较整改前降低 ≥ 15 dB。

电源侧

  发射阶跃时 ΔV ≤ ±2%、恢复时间 < 100 µs；

  20 MHz 带宽测得 纹波 < 10 mVpp；

  入口/净 3.3 V 两侧纹波衰减 > 20 dB。

FAQ

Q1：只加一个功率电感就够吗？
A：对“入口纹波为主”的场景常立竿见影；若 MIC 偏置/版图耦合也在作祟，还需配合 高 PSRR LDO + 偏置三级滤波 + 地包围。

Q2：为什么我加了大电容，噪音反而怪？
A：可能引入了新的谐振/回流路径或LDO 稳定性不匹配。遵循 datasheet 的容值/ESR窗口，电容贴近引脚，并检查环路面积。

Q3：两台模块靠近就“更吵”？
A：多路 TDD 不同步易拍频；尝试时序同步或物理隔离/屏蔽。

下列为 ASCII/线框占位图 + ALT 文案，方便设计师在 AI/PS 中重绘为品牌风格图。

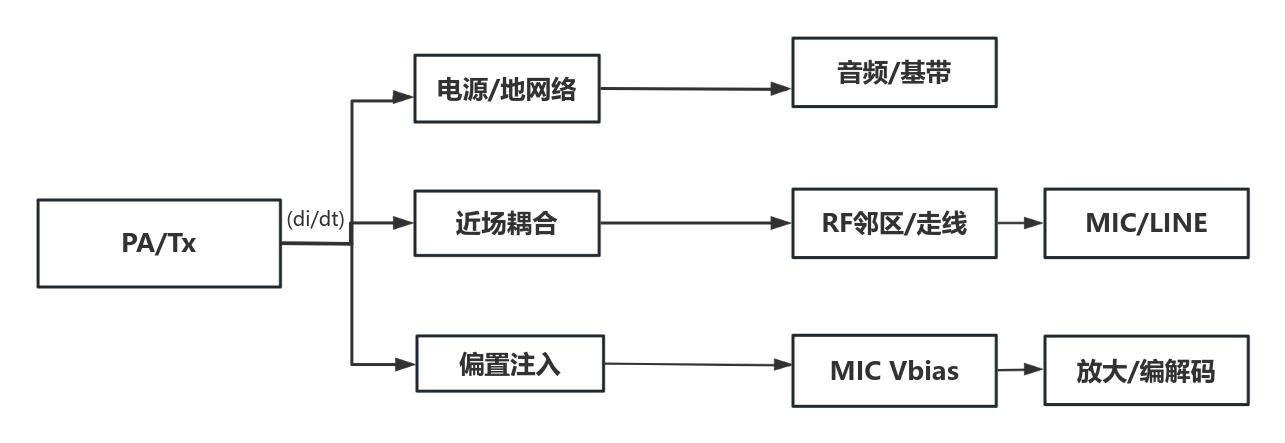

TDD 噪音传播三路径概览（ALT：TDD 脉动经电源/地、版图耦合与 MIC 偏置进入音频链路）

入口“L + C”隔离低通（ALT：15µH 功率电感与多级电容形成低通，隔离TDD包络）

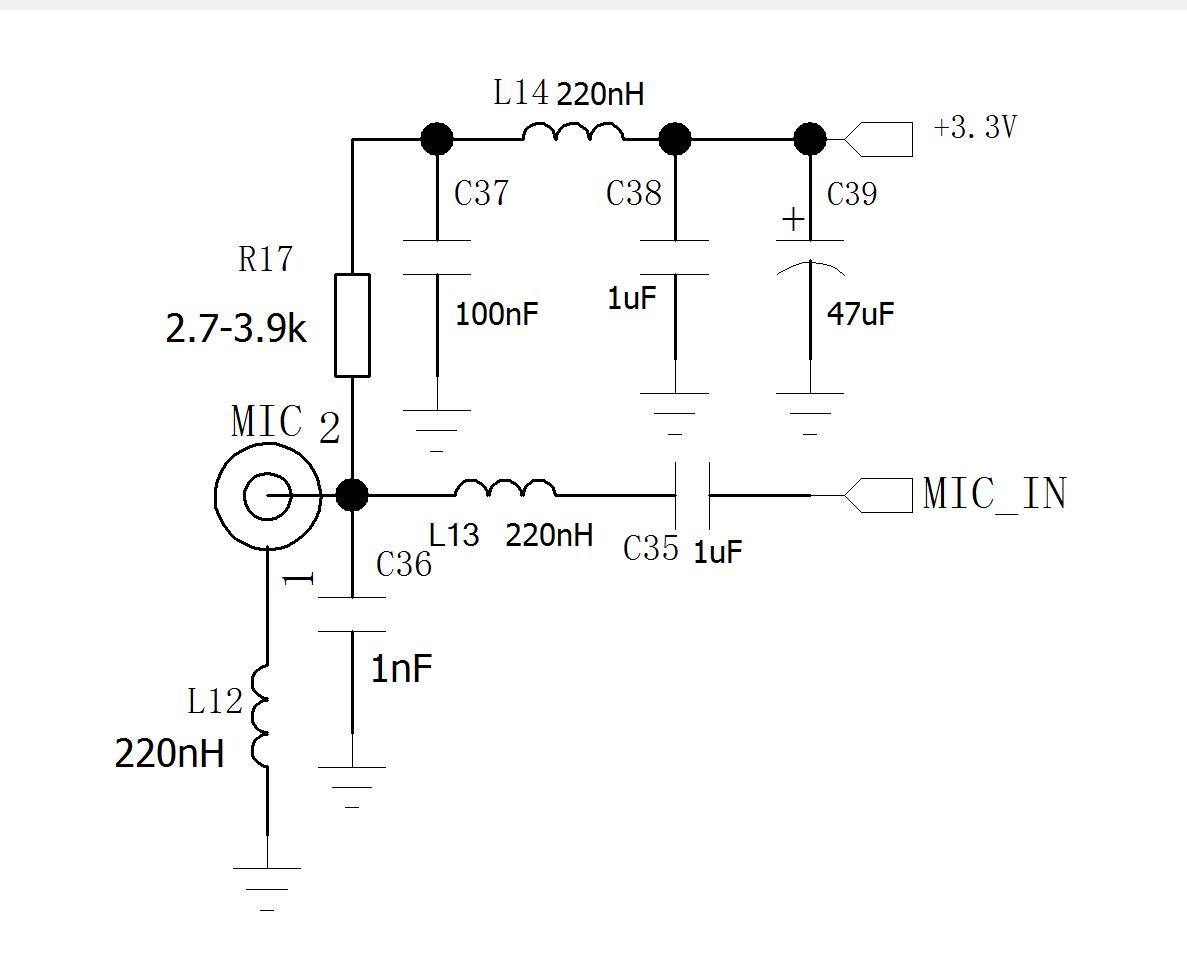

麦克风偏置三级滤波 + 地包围（ALT：Vbias 三级钽电容+接地围栏）

推荐四层板叠层与分区（ALT：顶层信号/射频，2层整面地，3层净3.3V，底层次要信号/脏电）

Top  : RF/关键信号（短直控阻） | 远离音频GND2 : 整面地（Return就近 + 过孔围栏）PWR3 : +3.3V“净电源”平面（音频/基带专用）Bot  : 次要信号 + 脏电配电（PA近端）

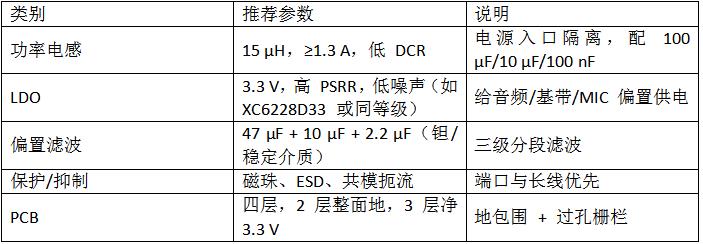

索引式“备料清单”

注：以上为工程思路示例，实际以产品规格书与合规测试为准。

TDD 噪音并不可怕。“入口 L+C 隔离 + 高 PSRR 净电源 + 偏置三级滤波 + 四层板地包围”是一套可移植到多数对讲/语音无线产品的通用组合拳。从快速止噪到系统级治本，用数据与版图说话，你的对讲机项目就能既“能打”又“好听”。
