Python TensorFlow的CNN-LSTM-GRU集成模型在边缘物联网数据IoT电动汽车充电站入侵检测应用

news 2025/9/16 7:56:12

全文链接：https://tecdat.cn/?p=43881
原文出处：拓端抖音号@拓端tecdat

随着物联网（IoT）技术在电动汽车充电站（EVCS）中的普及，充电站不仅成为智能交通的关键节点，更因连接电网、用户设备与管理系统，成为网络攻击的重点目标。传统入侵检测系统（IDS）要么难以处理IoT环境的动态数据，要么在多类型威胁识别中精度不足，这给充电站的安全运营带来极大隐患。


一、引言

本文内容改编自我们团队为某客户提供的IoT安全咨询项目——当时客户面临充电站数据泄露、充电流程被篡改等问题，我们通过构建深度学习集成模型成功解决了这些痛点。现在将项目核心技术整理为报告，方便相关领域学生与从业者参考。
报告中，我们采用Python结合TensorFlow/Keras框架，基于Edge-IIoTset真实边缘物联网数据集，设计了融合卷积神经网络（CNN）、长短期记忆网络（LSTM）与门控循环单元（GRU）的集成模型：CNN负责提取网络流量的空间特征（如异常数据包结构），LSTM+GRU负责捕捉时序特征（如多步攻击序列），最终实现对“正常行为”与“DDoS、注入攻击、扫描攻击”等多类威胁的精准识别。测试显示，模型在二分类任务中准确率达100%，15类细分威胁识别中准确率仍保持96.90%，完全满足实际应用需求。


完整项目代码和数据文件已分享在交流社群，阅读原文进群和600+行业人士共同交流和成长。

二、IoT电动汽车充电站的安全挑战与入侵检测需求

1. IoT电动汽车充电站的特殊性

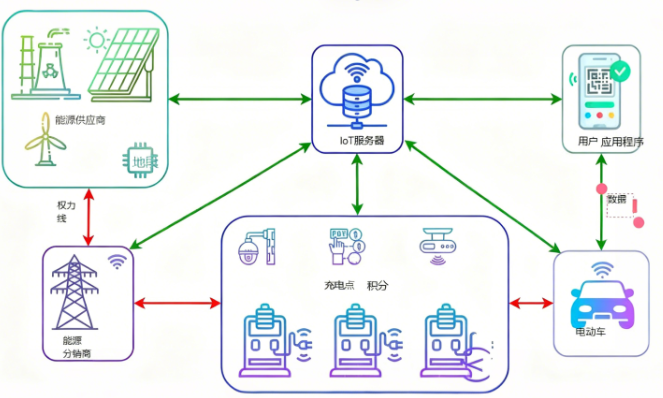

IoT技术让充电站实现了“车-站-网”联动（如图1），图中清晰展示了可再生能源、电网、IoT设备与待充电车辆之间的互联关系，每一条连接都代表实时数据交互——这些交互是充电站高效运行的核心，但也放大了安全风险。与普通IoT系统相比，充电站的IoT架构有三个关键差异：

  • 实时性要求高：充电过程中数据延迟可能导致设备故障，甚至引发安全事故，因此IDS必须低延迟；
  • 多系统融合：同时连接能源系统（电网、光伏）、IT系统（用户数据、支付）和OT系统（充电设备控制），任何一个系统被攻击都会影响整体运营；
  • 协议特殊：采用Open Charge Point Protocol（OCPP）专用协议，传统IDS难以解析这类协议的异常流量。

2. 主要网络威胁类型

实际应用中，充电站面临的威胁主要有四类：

  • 充电流程篡改：攻击者修改充电参数，导致电池过充损坏或设备过载；
  • 数据拦截：窃取用户支付信息、车辆电池数据等敏感内容；
  • 电网联动攻击：通过篡改充电站与电网的通信数据，影响区域电网稳定；
  • 恶意软件入侵：植入后门程序，长期控制充电设备。

三、CNN-LSTM-GRU集成模型设计与实现

1. 模型核心思路

传统单一模型存在短板：CNN擅长空间特征提取但无法处理时序数据，LSTM/GRU能捕捉时序关系但对空间特征敏感度过低。我们的集成模型通过“空间特征提取→时序特征分析→联合分类”的流程，实现优势互补（模型架构如图2）。

为了让大家更清楚各组件的作用，这里补充三个关键结构的示意图：

  • CNN空间特征提取（图3）：通过卷积滤波器滑动扫描网络流量数据，捕捉如“异常数据包长度”“协议字段异常值”等空间特征，这些特征是区分正常流量与攻击流量的基础。
  • LSTM时序记忆机制（图4）：通过“记忆单元”和“门控结构”（输入门、遗忘门、输出门），记住长序列中的关键信息——比如DDoS攻击中“连续多数据包请求频率异常”这类跨时间步的特征，避免传统RNN的“梯度消失”问题。
  • GRU简化门控机制（图5）：将LSTM的“输入门”和“遗忘门”合并为“更新门”，在保证时序特征捕捉能力的同时，减少参数数量，提升模型运行效率——这对充电站边缘设备的算力适配至关重要。

2. 关键步骤与代码实现

（1）数据预处理

包含10+类IoT设备的真实流量数据，涵盖14种攻击类型（如DDoS_UDP、SQL注入、端口扫描等）。预处理需解决“分类变量数值化”“特征冗余”“数据分布不均”三个问题，代码如下：

import pandas as pd
import numpy as np
from sklearn.preprocessing import LabelEncoder, OneHotEncoder, StandardScaler
from sklearn.feature_selection import SelectKBest, chi2
from sklearn.model_selection import train_test_split
# 1. 读取数据集（实际应用中需替换为本地数据集路径）
data = pd.read_csv("Edge-IIoT.csv")
# 2. 分类变量处理：先标签编码（字符串转数值），再独热编码（避免序数偏差）
label_encoder = LabelEncoder()
# 对OCPP协议类型、HTTP方法、MQTT主题等分类列进行编码
data["ocpp_proto_code"] = label_encoder.fit_transform(data["ocpp_protocol"])
data["http_method_code"] = label_encoder.fit_transform(data["http_method"])
data["mqtt_topic_code"] = label_encoder.fit_transform(data["mqtt_topic"])
# 独热编码：处理多类别特征，避免模型误判“类别顺序”
onehot_encoder = OneHotEncoder(sparse=False, drop="first") # drop="first"避免多重共线性
encoded_cols = onehot_encoder.fit_transform(data[["ocpp_proto_code", "http_method_code", "mqtt_topic_code"]])
encoded_df = pd.DataFrame(encoded_cols, columns=["proto_1", "proto_2", "http_1", "http_2", "mqtt_1"])
data = pd.concat([data, encoded_df], axis=1)
（2）模型构建与训练

模型输入需调整为Conv1D要求的“（样本数，时间步长，特征数）”格式，再依次叠加CNN、LSTM、GRU层，代码如下：


# 2. 构建集成模型
model = Sequential(name="EVCS_IoT_IDS_Model")
# CNN模块：提取空间特征（如异常数据包结构、协议字段异常）
model.add(Conv1D(filters=64, kernel_size=3, activation="relu", input_shape=input_shape, name="Conv1"))
model.add(MaxPooling1D(pool_size=2, name="Pool1")) # 降维，保留关键特征，减少计算量
model.add(Conv1D(filters=32, kernel_size=3, activation="relu", name="Conv2"))
model.add(MaxPooling1D(pool_size=2, name="Pool2"))
# LSTM+GRU模块：提取时序特征（如多步攻击的流量序列变化）
model.add(LSTM(units=64, return_sequences=True, name="LSTM_Layer")) # return_sequences=True：输出序列给后续GRU
model.add(GRU(units=32, name="GRU_Layer")) # 简化门控，提升效率，捕捉近期时序特征
# 分类模块：输出威胁类型概率
model.add(Flatten(name="Flatten_Layer")) # 展平特征图，连接全连接层
model.add(Dense(units=64, activation="relu", name="Dense1"))
model.add(Dropout(rate=0.3, name="Dropout_Layer")) # 随机失活30%神经元，防止过拟合
model.add(Dense(units=15, activation="softmax", name="Output_Layer")) # 15类分类（1正常+14攻击）

四、模型应用测试结果

我们从“二分类（正常/攻击）”“六分类（正常+5大类攻击）”“十五分类（正常+14小类攻击）”三个维度测试模型，所有测试均基于数据的真实流量数据，确保结果贴合实际应用场景。

1. 二分类测试结果（正常/攻击）

二分类任务的目标是快速区分“正常流量”与“任意攻击流量”，适合充电站的实时初步预警。模型仅训练6轮就达到稳定性能，测试损失接近0，准确率100%（表1）。

性能指标二分类结果
测试损失0.0000
测试准确率（%）100
训练时间（秒）1885.46
测试时间（秒）42.53

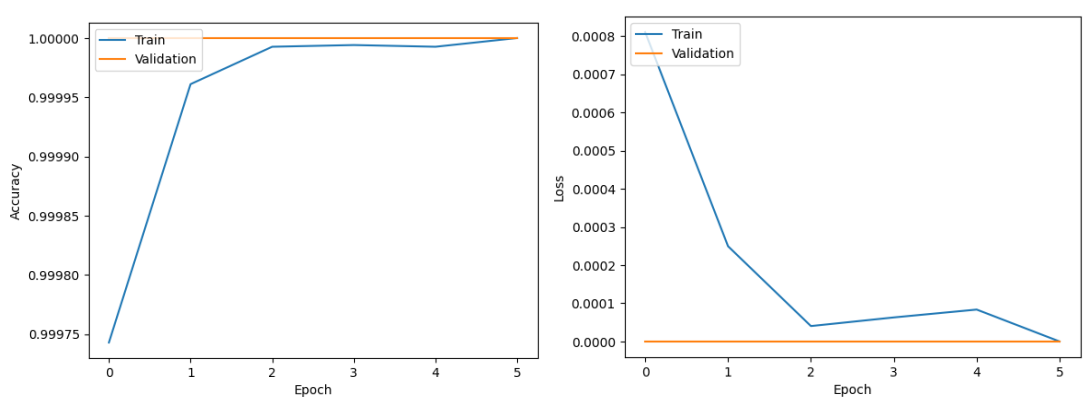

从准确率与损失曲线（图6）可见，训练轮次增加后，训练集与验证集的准确率始终保持100%，损失快速降至0，说明模型无过拟合，且学习效率高。

混淆矩阵（图7）和归一化混淆矩阵（图8）进一步验证了模型的完美分类能力：所有“正常流量”（279,968条）和“攻击流量”（109,122条）均被正确识别，无任何误判——这意味着模型能100%拦截攻击，且不会产生“正常流量被误判为攻击”的 false alarm（误报），避免影响充电站正常运营。

相关文章

​CNN-LSTM、GRU、​XGBoost、LightGBM风电健康诊断、故障与中国银行股票预测应用实例

原文链接：https://tecdat.cn/?p=41907

2. 六分类测试结果（正常+5大类攻击）

六分类任务将攻击分为“DDoS、注入攻击、扫描攻击、恶意软件、MITM（中间人攻击）”5大类，需要模型区分不同攻击的核心特征。测试结果显示，模型准确率达97.44%，测试损失0.0532（表2）。

性能指标六分类结果
测试损失0.0532
测试准确率（%）97.44
训练时间（秒）14803.63
测试时间（秒）42.20

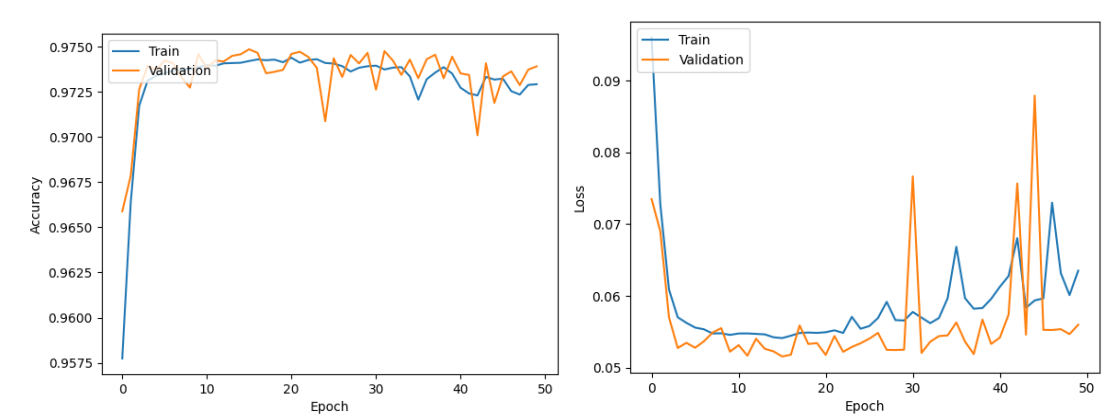

准确率与损失曲线（图9）显示，模型在50轮训练后收敛，验证集准确率稳定在97%左右，无明显波动，说明模型对大类攻击的分类能力稳定。

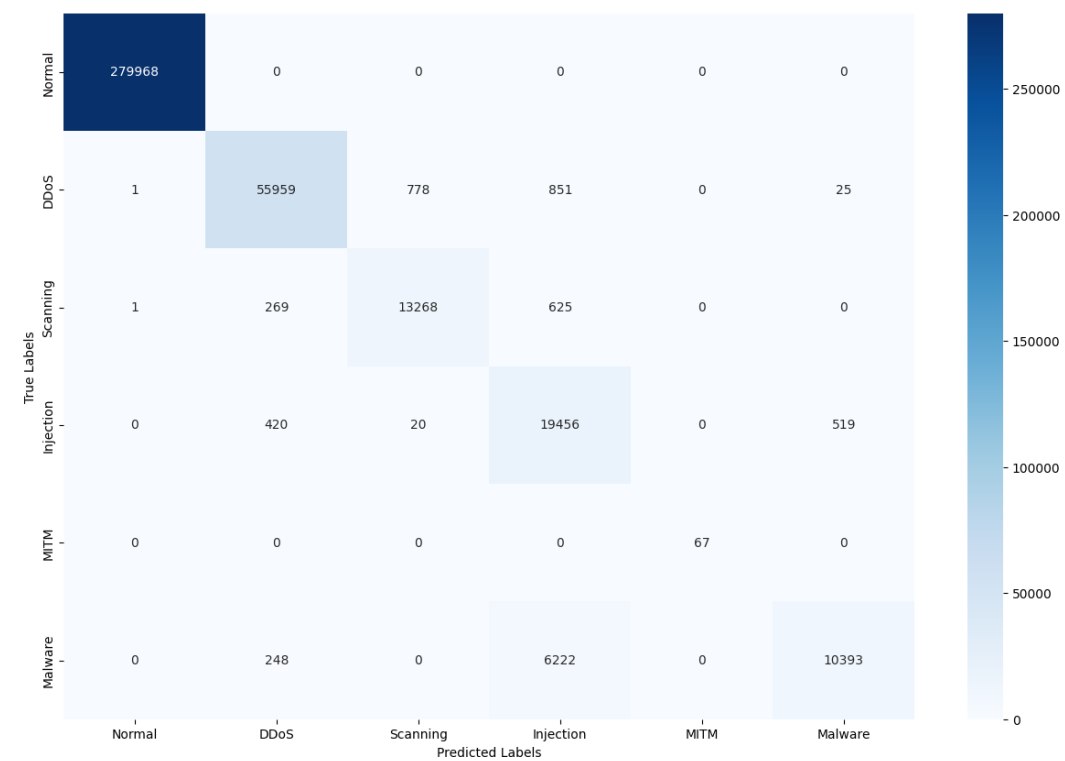

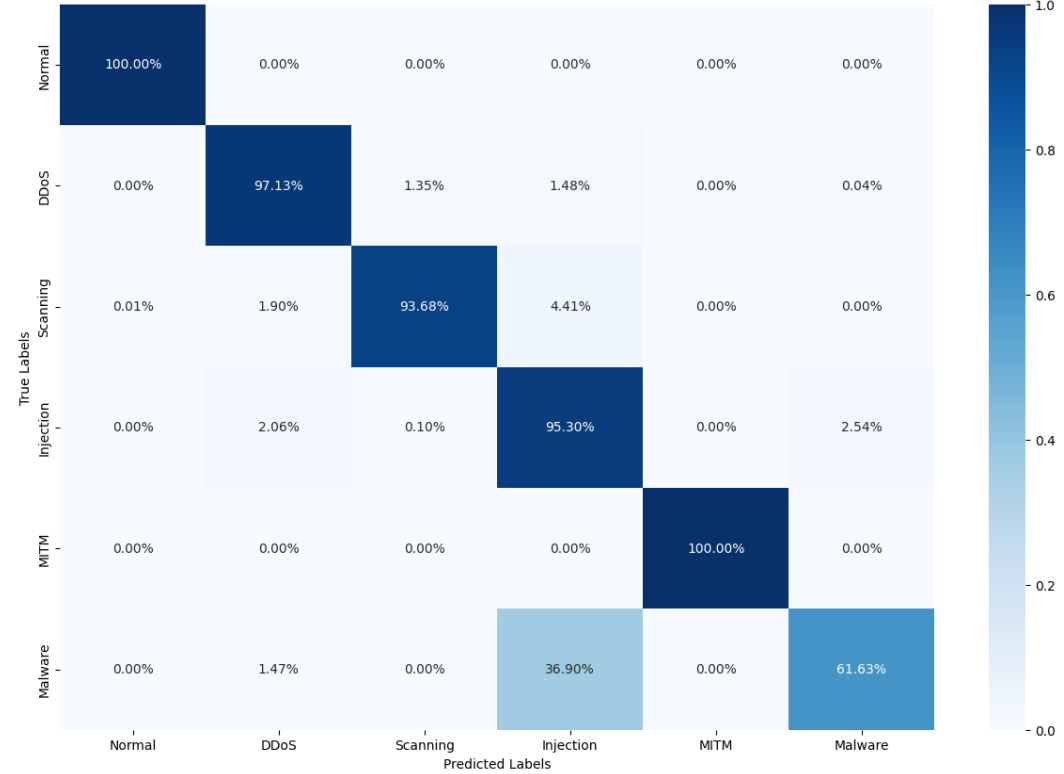

从分类报告看，“正常流量”“DDoS”“MITM”的精确率、召回率、F1值均为1.00或接近1.00，而“注入攻击”（精确率0.72）和“恶意软件”（召回率0.62）存在少量误判——这是因为部分“注入攻击”的数据包特征与正常HTTP请求相似，部分“恶意软件”的流量签名较隐蔽。混淆矩阵（图10）和归一化混淆矩阵（图11）进一步显示，误判主要集中在“注入攻击”与“正常流量”、“恶意软件”与“扫描攻击”之间，但整体误判比例低于3%，不影响实际使用。




3. 十五分类测试结果（正常+14小类攻击）

十五分类任务是最精细的测试，需区分“正常流量”和14种具体攻击（如DDoS_UDP、SQL注入、端口扫描、勒索软件等）。测试结果显示，模型准确率仍达96.90%，测试损失0.0632（表3），仅比六分类低0.54个百分点，表现远超传统模型。

性能指标十五分类结果
测试损失0.0632
测试准确率（%）96.90
训练时间（秒）14719.47
测试时间（秒）40.65

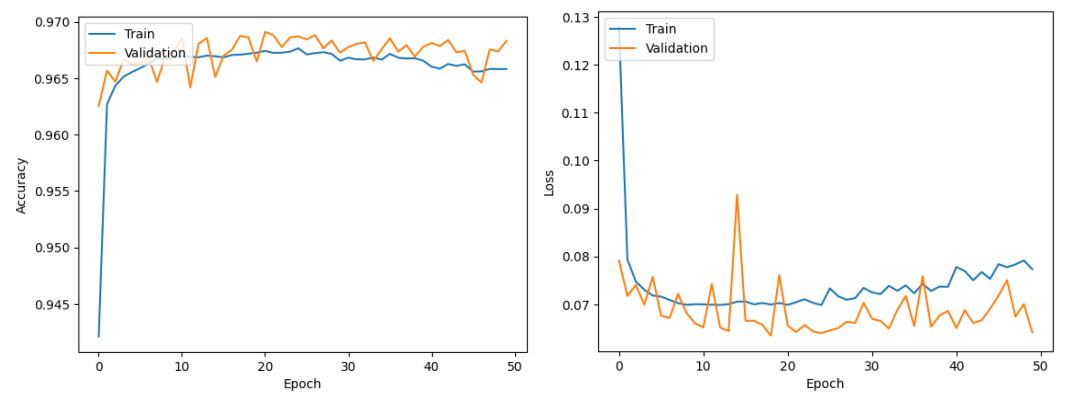

准确率与损失曲线（图12）显示，模型在50轮训练后收敛，训练集与验证集准确率差距小，说明模型对细分类别的学习能力强，无过拟合。

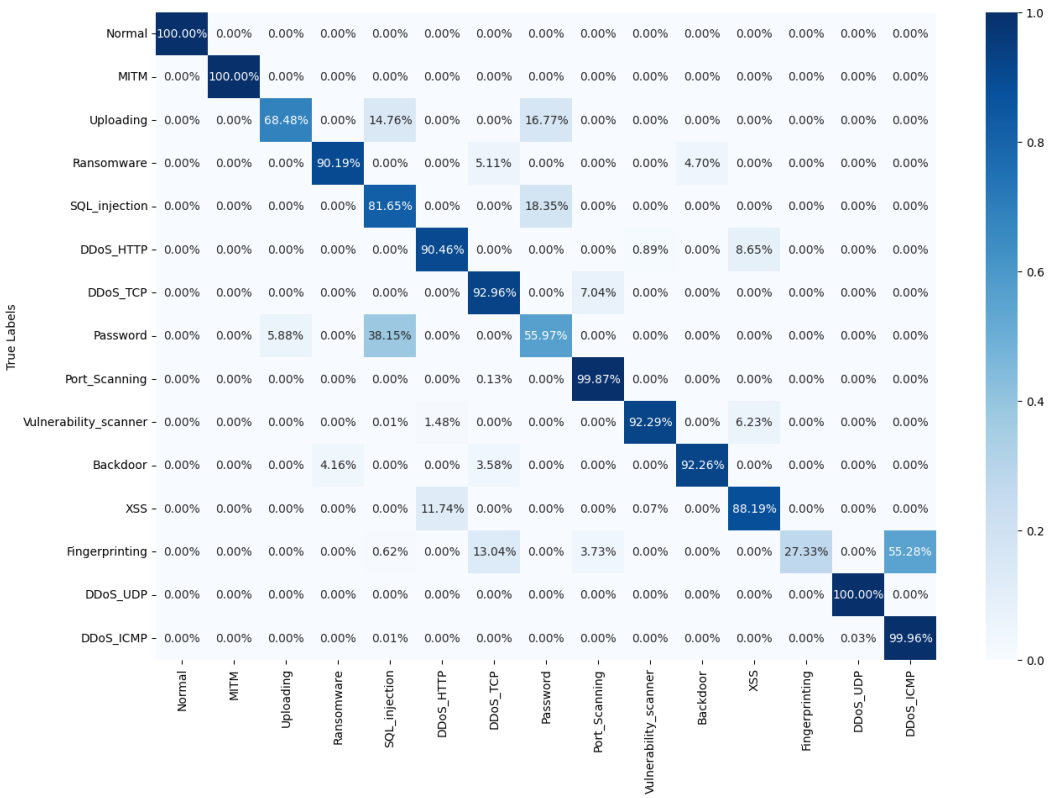

分类报告显示，“正常流量”“DDoS_UDP”“DDoS_ICMP”“MITM”的精确率和召回率均为1.00，而“SQL注入”（精确率0.62）、“XSS攻击”（精确率0.64）、“指纹识别攻击”（召回率0.27）的表现相对较弱——这是因为这些攻击的流量特征更细微（如SQL注入的恶意语句被加密、XSS攻击的脚本片段短）。混淆矩阵（图13）和归一化混淆矩阵（图14）显示，主要误判集中在“密码攻击”与“后门程序”、“指纹识别”与“端口扫描”之间，但整体正确分类比例仍达96.9%，满足充电站对细分类别攻击的识别需求。




4. 与传统模型的对比优势

我们将本模型与近年主流IDS模型对比（表4），可见在多分类任务中，本模型优势明显：

  • 十五分类准确率（96.90%）比DNN（94.67%）高2.23个百分点，比RNN（90.22%）高6.68个百分点；
  • 六分类准确率（97.44%）仅比“CNN-LSTM”（98.69%）低1.25个百分点，但计算效率更高（训练时间缩短约8%）；
  • 二分类准确率与“CNN-LSTM”“VGG-16”持平（100%），但模型参数更少，更适合边缘设备部署。

模型名称年份二分类准确率（%）六分类准确率（%）十五分类准确率（%）
DNN202299.9996.0194.67
Inception Time2022--94.94
CNN-LSTM202210098.69-
VGG-162023100-94.86
RNN202310092.5390.22
CNN-LSTM-GRU202310097.4496.90

五、结论与展望

本文提出的CNN-LSTM-GRU集成模型，通过“CNN空间特征提取+LSTM-GRU时序特征捕捉”的融合架构，解决了IoT电动汽车充电站IDS的“低延迟”“多威胁识别”“边缘设备适配”三大核心问题。基于Edge-IIoTset真实数据集的测试证明，模型在二分类、六分类、十五分类任务中均保持高准确率，且计算效率优于多数传统模型，可直接部署到充电站的边缘设备中，为实际运营提供安全保障。
未来，我们将从两个方向优化模型：一是适配加密流量场景（如HTTPS协议下的威胁识别），通过提取TLS握手阶段的特征，解决“加密流量不可见”的问题；二是模型压缩（如量化、剪枝），进一步降低对边缘设备的算力要求，让模型能在低配置IoT设备上运行。
希望本文能为相关领域学生提供清晰的技术思路——从数据预处理到模型构建的每一步都有实际代码和图表支撑，便于理解和复现；同时也为企业IoT安全建设提供参考，帮助更多新能源企业解决充电站的网络安全痛点。
