倍福TwinCAT HMI如何关联PLC变量

news 2025/9/16 7:48:15

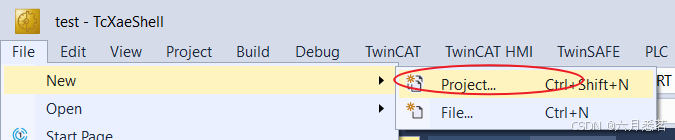

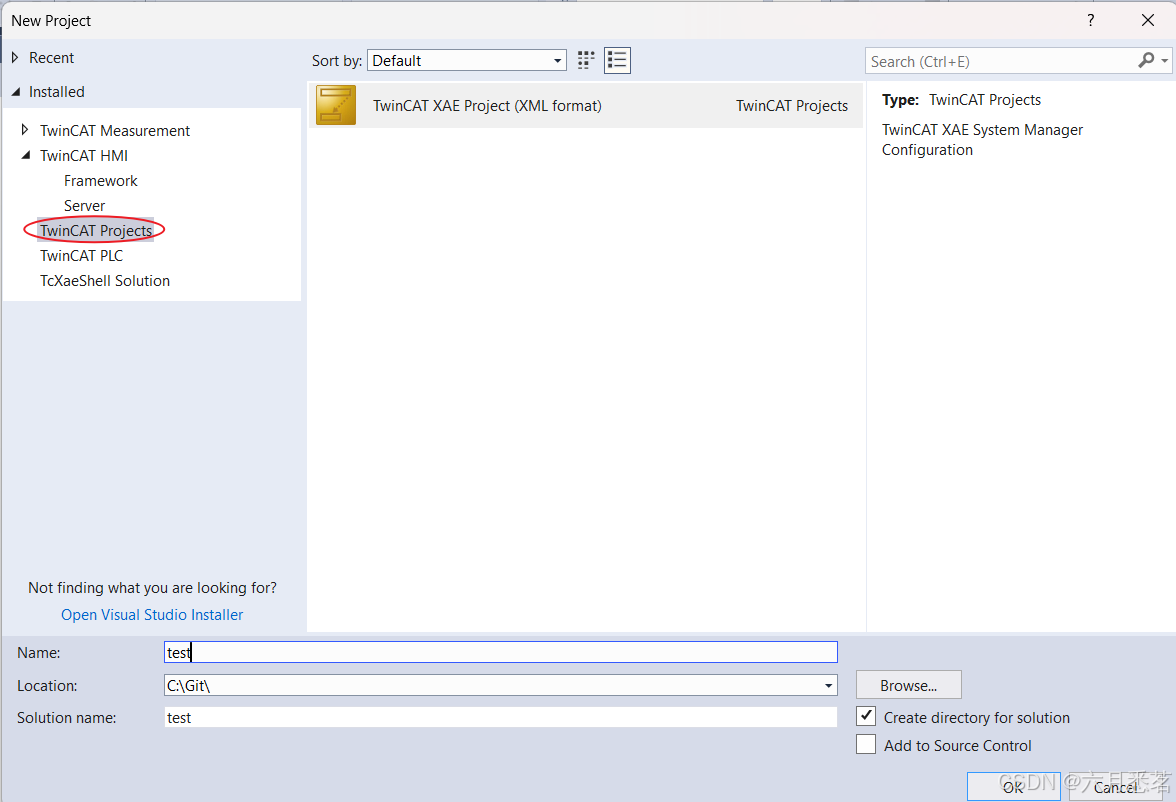

一、TwinCAT 3 新建Project

在这里插入图片描述
在这里插入图片描述

二、添加控制器

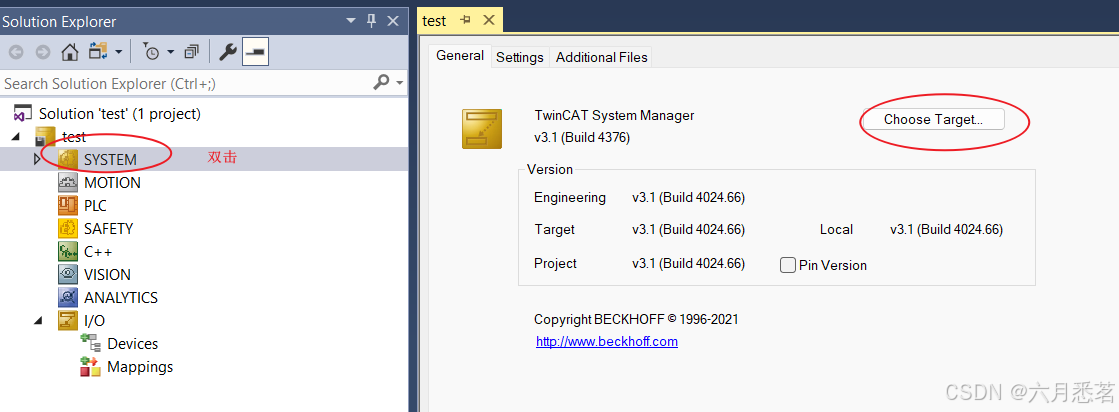

双击“system"，在右侧跳出的system manager 界面点击“choose target”。

在这里插入图片描述

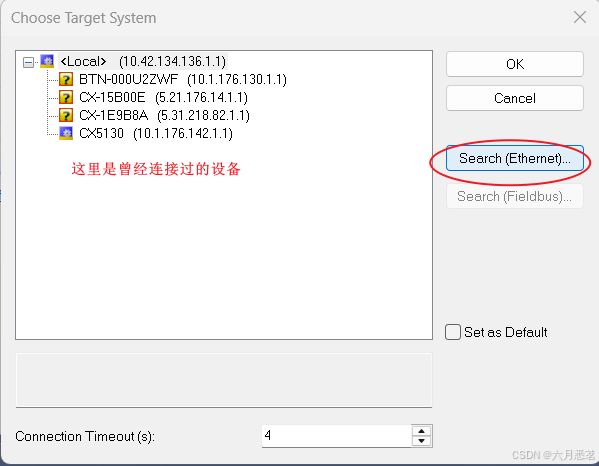

电脑与设备首次连接（通过网线）需要”search“。

在这里插入图片描述

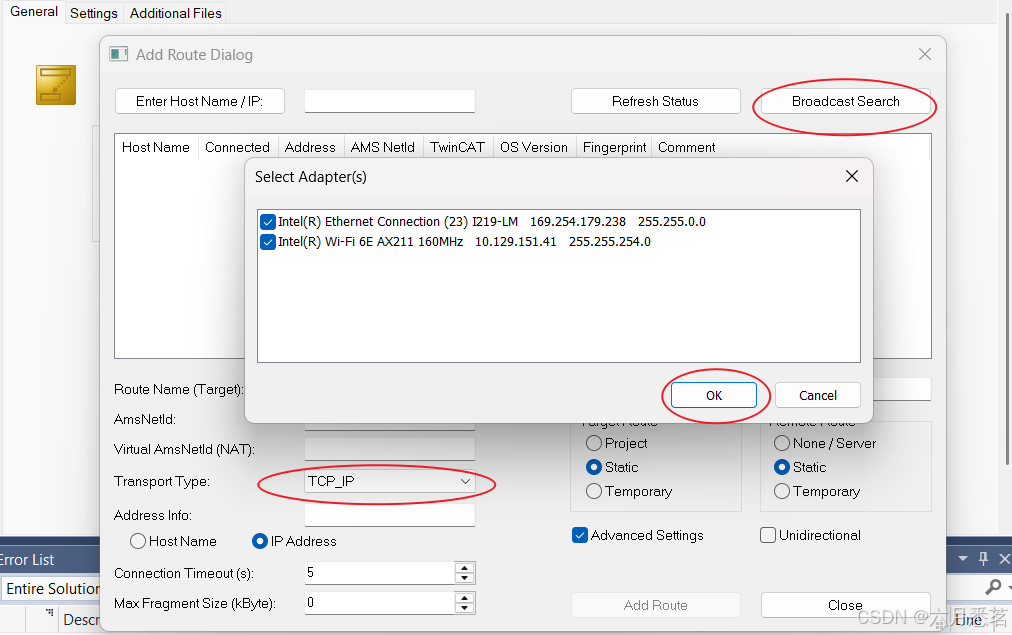

transport type选择TCP/IP，点击“broadcast search”

在这里插入图片描述

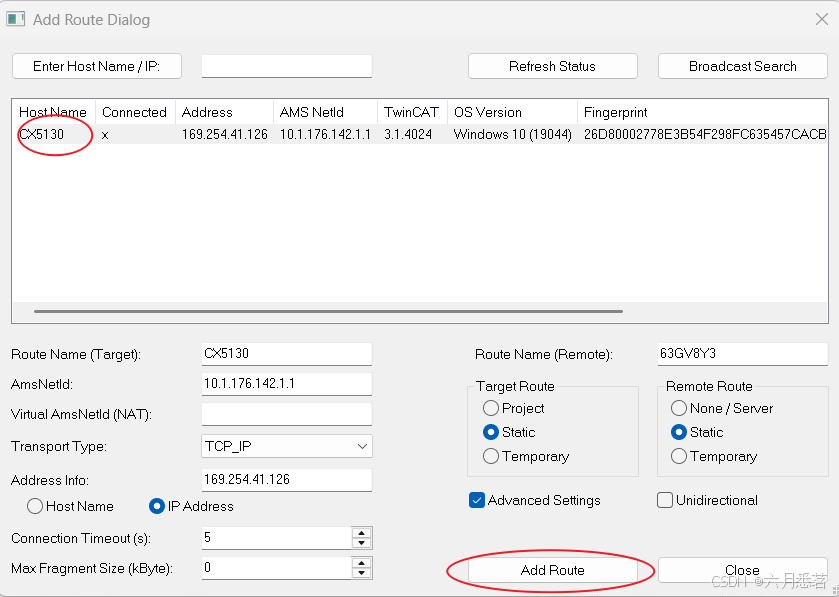

我的倍福控制器是CX5130，点击add route

在这里插入图片描述

三、扫描设备

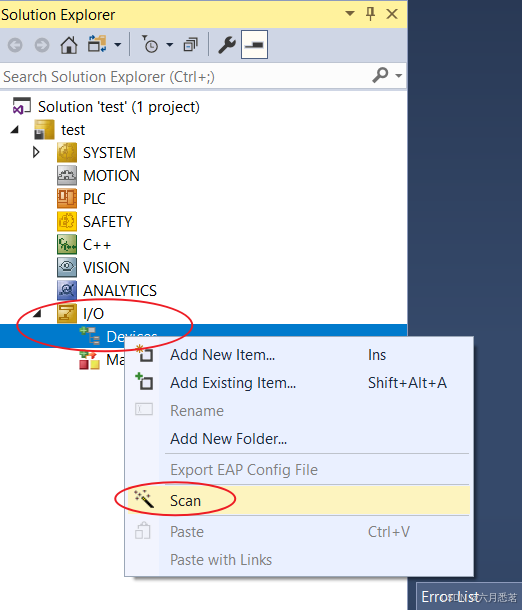

在I/O 中找到device，右击，scan

在这里插入图片描述
在这里插入图片描述

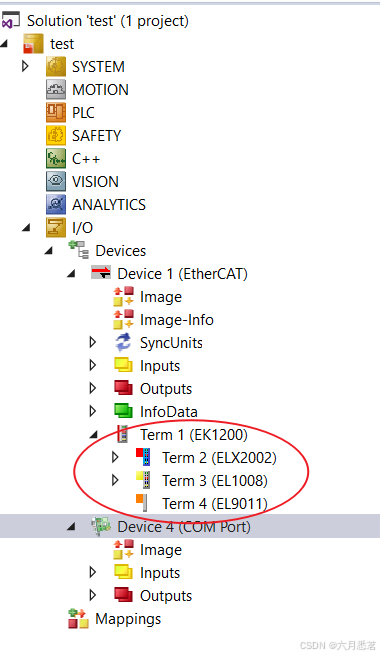

扫描结束后，所使用的IO模块等都会显示在device下方

在这里插入图片描述

四、写一个简单的PLC程序

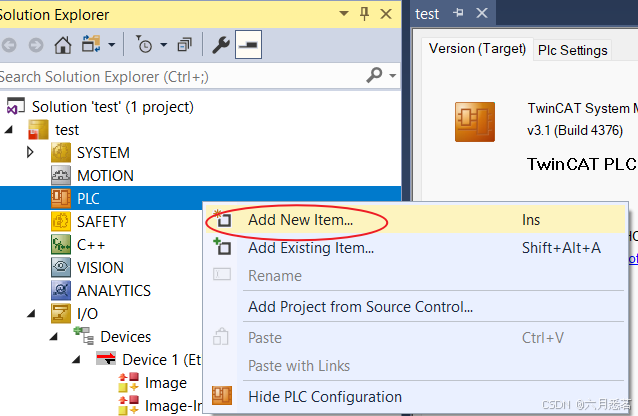

右击PLC， add new item

在这里插入图片描述

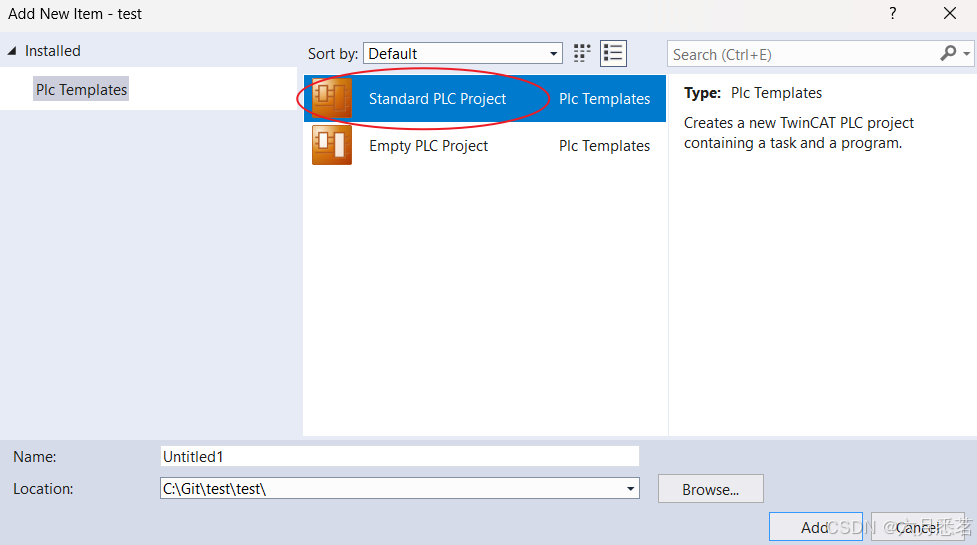

选择standard PLC

在这里插入图片描述

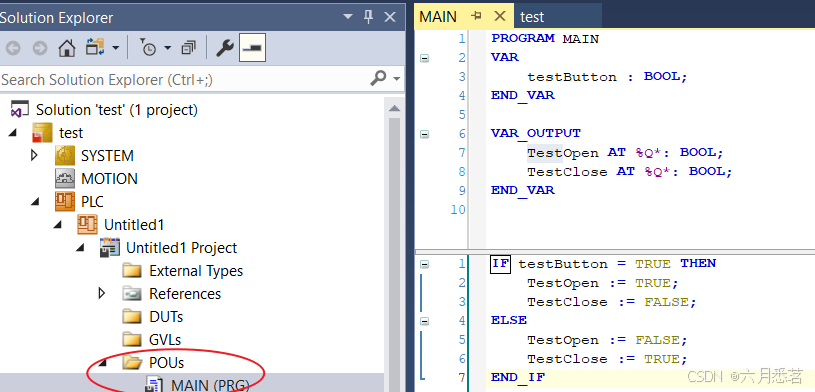

在POU中写main 程序

在这里插入图片描述

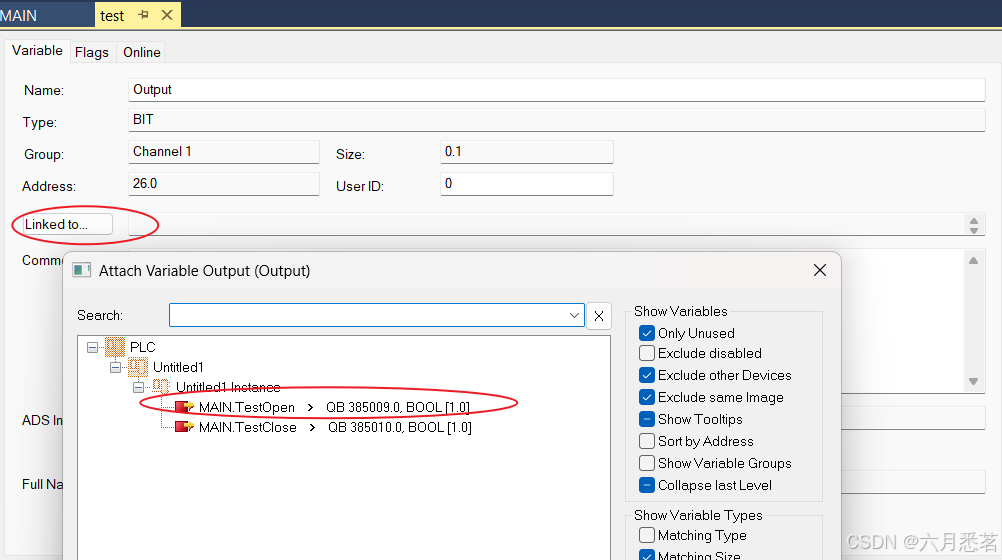

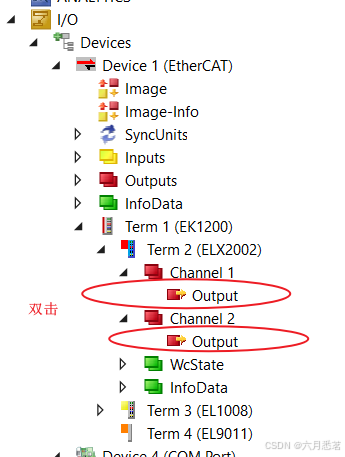

点击build之后，将两个output变量link 到ELX2002的两个Digital output channel上

在这里插入图片描述

只有build之后，变量才会显示出来

在这里插入图片描述

五、写一个简单的HMI界面

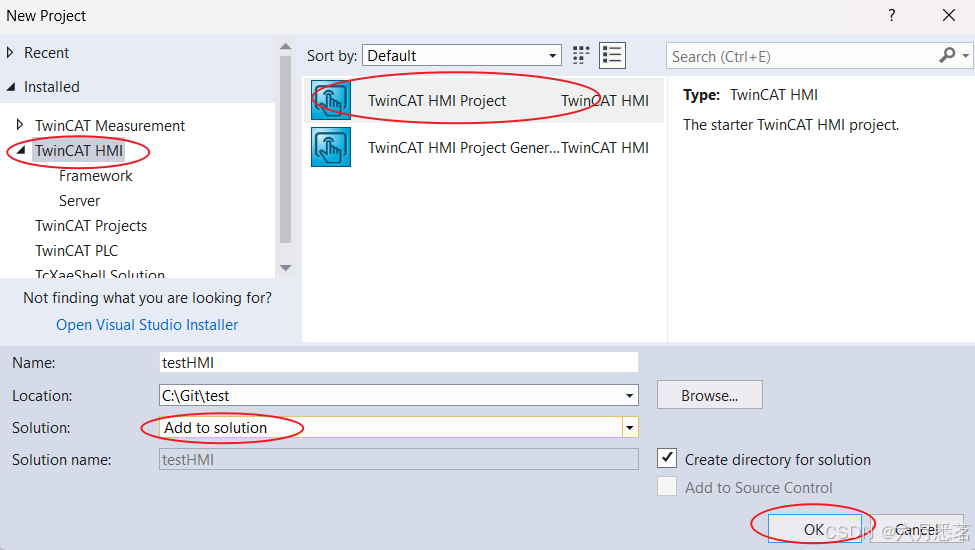

新建HMI project

在这里插入图片描述

要记得选择“add to solution",这样会跟刚才的TwinCAT XAE project在同一个solution下。

在这里插入图片描述

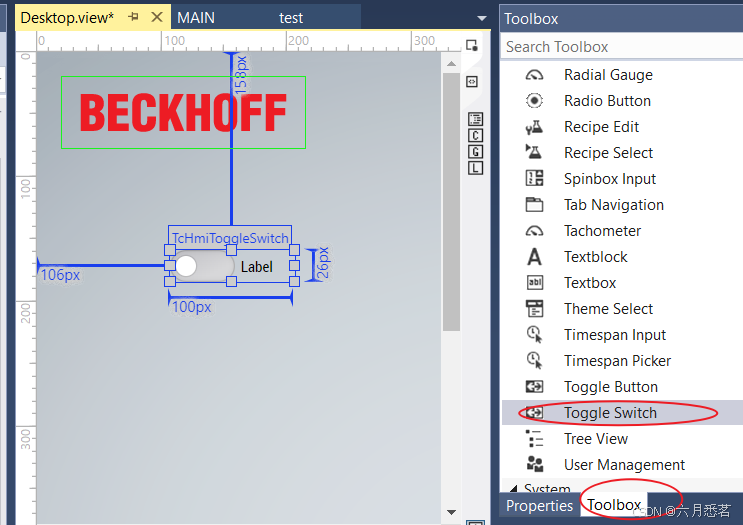

从Toolbox中选择toggle switch

在这里插入图片描述

链接PLC变量

添加ADS runtime

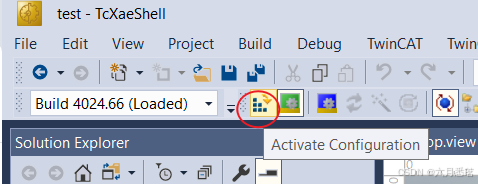

首先activate configuration,并进入run mode
在这里插入图片描述

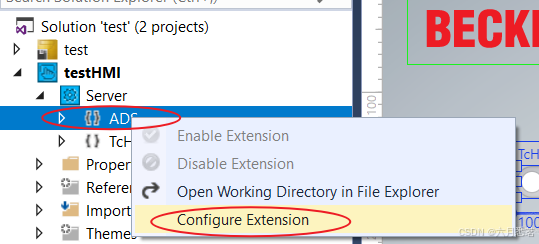

打开HMI project下的server, 右击ADS，点击configure extension

在这里插入图片描述

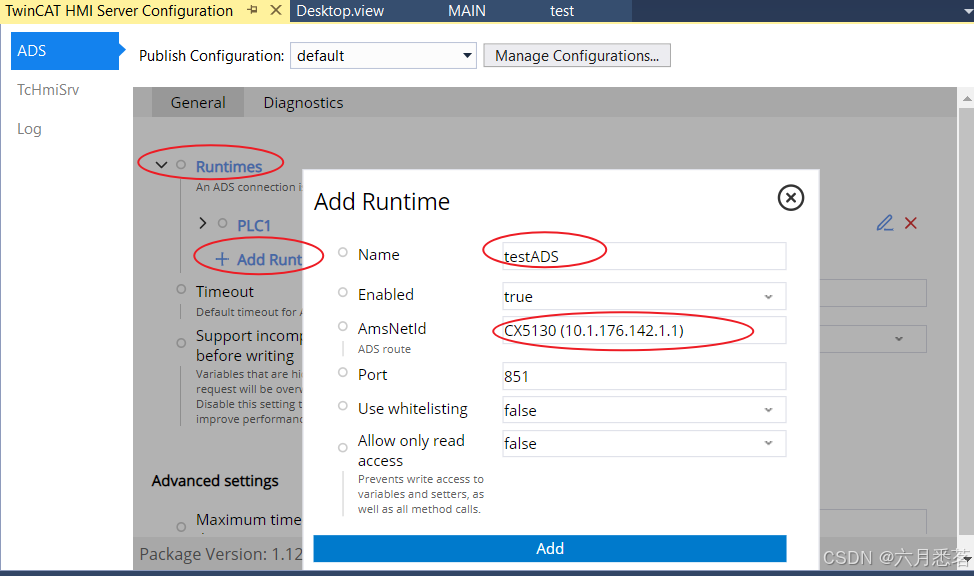

add runtime

在这里插入图片描述

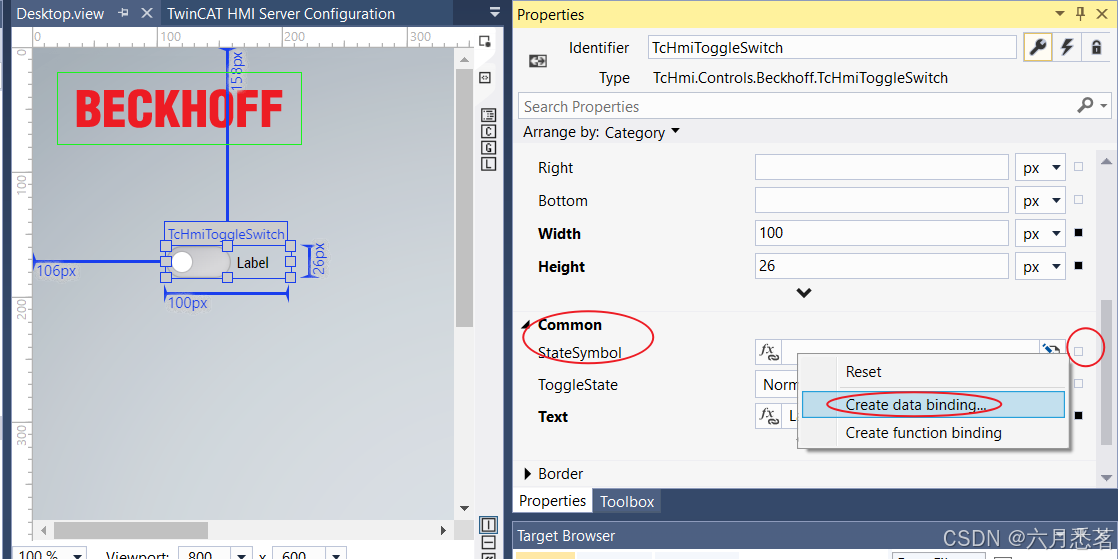

回到HMI界面，选中添加好的toggle switch，在右侧properties中找到common-> stateSymbol.
在这里插入图片描述

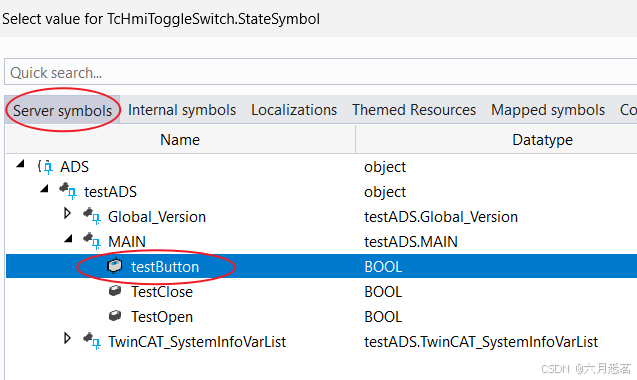

可以在server symbol中找到PLC程序中的变量

在这里插入图片描述
之后就可以在HMI控制控制器的digital output了
