计算机视觉（opencv）实战二十三——图像拼接

news 2025/9/16 7:51:39

下面是一篇基于你提供代码的图像拼接文章，我按照原理 → 代码 → 结果的顺序来组织，帮助读者理解从特征提取到透视变换、最后拼接的完整流程。

图像拼接原理与实现

图像拼接（Image Stitching）是计算机视觉中的经典应用，通过对多幅有重叠区域的图像进行配准和融合，生成一幅视野更宽广的全景图。本文将从原理入手，再给出完整代码实现，并解释关键函数的作用。

一、图像拼接的原理

图像拼接的核心问题是：找到两幅图像之间的几何变换关系，并将它们拼接到同一个坐标系下。具体步骤如下：

1. 特征点检测与描述

首先，需要在两幅图像中找到具有区分度的特征点。常用方法有 SIFT（尺度不变特征变换）、SURF、ORB 等。
SIFT 能够检测图像中的局部关键点，并计算每个关键点的描述符（128维特征向量），描述符具有旋转、尺度不变性，因此非常适合用于图像拼接。

2. 特征匹配

通过计算两幅图像中描述符的欧式距离，找到每个特征点的最佳匹配点。为了提高匹配的可靠性，常用 比值测试（Lowe’s ratio test） 进行筛选：当最近邻距离与次近邻距离的比值小于阈值（一般取 0.6~0.75），保留该匹配。

3. 计算单应性矩阵（Homography）

当两幅图像的关系为平面透视变换时，可以用 单应性矩阵 H 表示其对应关系。我们通过匹配点对计算 H，使得一幅图像可以通过透视变换映射到另一幅图像的坐标系。

常用方法：

最小二乘法：对所有匹配点求解，容易受异常点干扰。
RANSAC：随机采样一致性算法，能够鲁棒地剔除错误匹配点，是拼接任务的常用方法。

4. 图像透视变换与融合

利用计算得到的 H，将一幅图像透视变换到另一幅图像的坐标系，并进行拼接。为了视觉效果更自然，实际应用中还会进行多频段融合（如羽化、渐变混合），本文示例使用最简单的直接覆盖。

原理
图像拼接的原理
图像拼接（Image Stitching）是一种将多幅存在重叠区域的图像无缝地拼合为一幅大图的技术。它的核心目标是找到图像之间的几何关系，把它们映射到同一个坐标系并进行融合。拼接的基本流程通常包括以下几个关键步骤：

1. 特征检测与描述
首先，需要在每张图像中找到一些稳定且具有区分度的点，这些点在不同图像中都能被可靠地检测到。常用的算法有：
SIFT（尺度不变特征变换）
SURF、ORB、Harris、FAST 等
以 SIFT 为例，它的核心思想是：
在图像的不同尺度上寻找极值点（关键点），保证尺度不变性。
为每个关键点分配方向，使得特征描述符具有旋转不变性。
生成 128 维特征向量描述关键点周围的局部梯度分布，用于匹配。
这样，即使图像发生缩放、旋转、亮度变化，仍然能匹配到相同的物体区域。

2. 特征匹配
对两幅图像的特征描述符进行匹配，寻找最相似的点对。常用的匹配方法：
暴力匹配（Brute-Force Matcher）：计算所有描述符的欧氏距离，选出最近的匹配。
FLANN（快速近似最近邻）：适合大规模特征匹配，速度更快。
为了去除错误匹配点，通常使用 比值测试（Lowe's Ratio Test）：
若最近邻距离 < 次近邻距离 × 阈值（如 0.7），则保留该匹配点，否则舍弃。

3. 计算单应性矩阵（Homography）
当两幅图像的拍摄场景可以近似认为是平面（或者摄像机只发生旋转），两幅图像的坐标变换关系可以用单应性矩阵 H 表示：
[x′y′1]=H[xy1]\begin{bmatrix} x' \\ y' \\ 1 \end{bmatrix} = H \begin{bmatrix} x \\ y \\ 1 \end{bmatrix}
其中，
(x,y)(x, y) 是图像 B 的坐标点，
(x′,y′)(x', y') 是映射到图像 A 的坐标点，
HH 是 3×33 \times 3 的单应性矩阵，只有 8 个自由度（最后一个元素通常归一化为 1）。
通过匹配点对，可以建立方程求解 H。
为了剔除错误匹配，常用 RANSAC（随机采样一致性算法）：
随机选择四对匹配点，计算临时 H。
计算其他匹配点在该 H 下的重投影误差，统计内点数。
迭代多次，选出内点数最多的 H 作为最终结果。

4. 图像配准与透视变换
有了 H，就可以将图像 B 通过 透视变换（Perspective Transform） 映射到图像 A 的坐标系，实现几何对齐。
数学上，通过 (x′,y′,w′)=H⋅(x,y,1)T(x',y',w') = H \cdot (x,y,1)^T 计算映射后的齐次坐标，再除以 w′w' 得到真实坐标。

5. 图像融合
最后，将对齐后的图像进行融合，生成一幅无缝的拼接图。常见方法：
直接覆盖：简单粗暴，但可能有明显接缝。
加权融合：对重叠区域做加权平均，减少突兀。
多频段融合（Laplacian Pyramid Blending）：多尺度平滑拼接，效果最佳。

核心思想总结
图像拼接的原理可以概括为四步：
找特征点 —— 让不同图像有可比较的“锚点”。
找匹配对 —— 确定哪些锚点在两张图中是同一个物理点。
算变换矩阵 —— 求出两张图的几何关系，让它们坐标对齐。
透视变换 + 融合 —— 把图像映射到同一平面并拼合。

二、完整代码实现

图片准备：

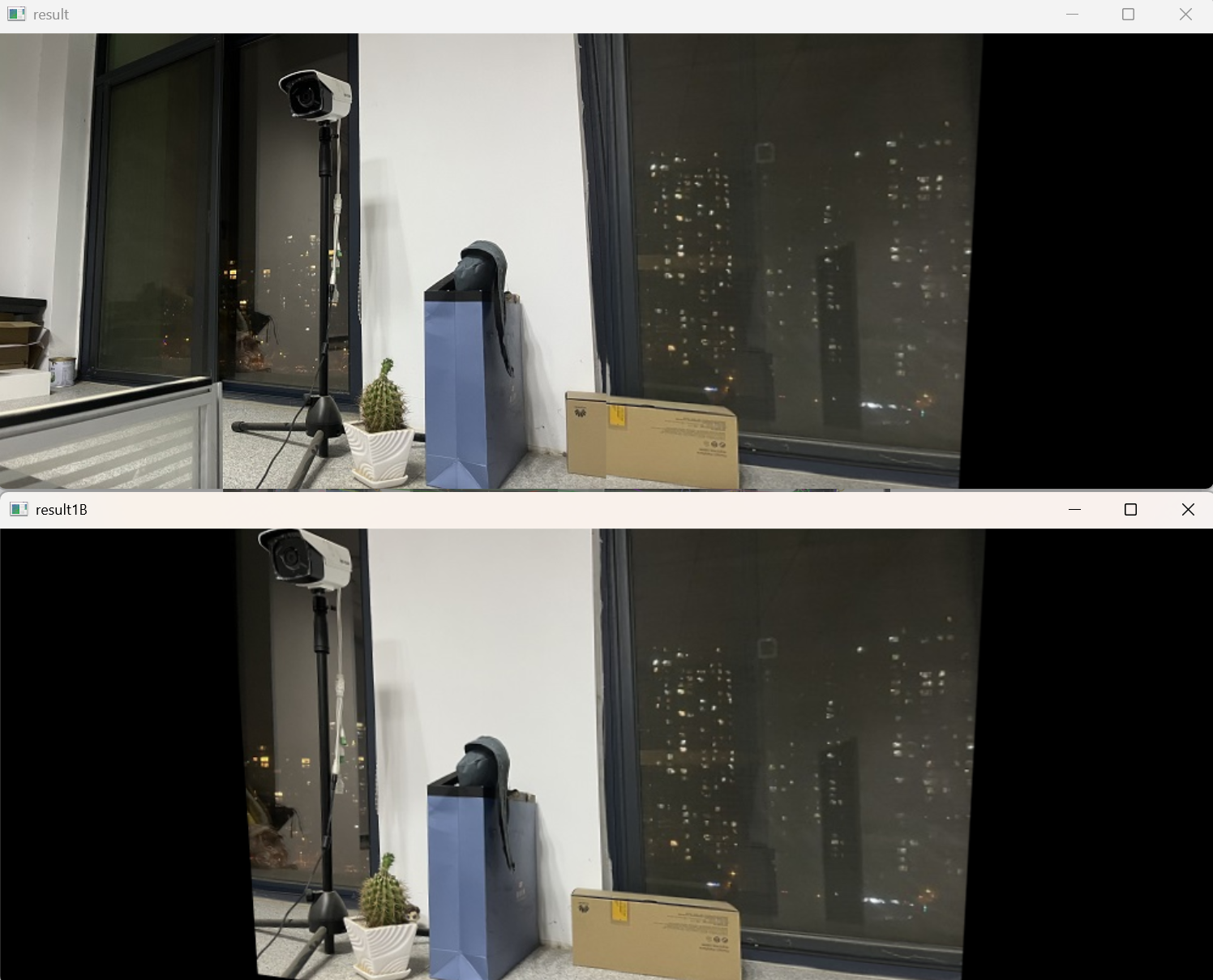

运行结果：

import cv2
import numpy as np
import sysdef cv_show(name, img):cv2.imshow(name, img)cv2.waitKey(0)# 1. 特征提取与描述
def detectAndDescribe(image):gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)  # 转灰度图sift = cv2.SIFT_create()  # 建立SIFT特征提取器(kps, des) = sift.detectAndCompute(gray, None)  # 关键点和描述符kps_float = np.float32([kp.pt for kp in kps])   # 提取关键点坐标return (kps, kps_float, des)# 2. 读取图像
imageA = cv2.imread("1.jpg")
cv_show('imageA', imageA)
imageB = cv2.imread("2.jpg")
cv_show('imageB', imageB)# 3. 计算特征点及描述符
(kpsA, kps_floatA, desA) = detectAndDescribe(imageA)
(kpsB, kps_floatB, desB) = detectAndDescribe(imageB)# 4. 建立匹配器并进行KNN匹配
matcher = cv2.BFMatcher()
rawMatches = matcher.knnMatch(desB, desA, k=2)good, matches = [], []

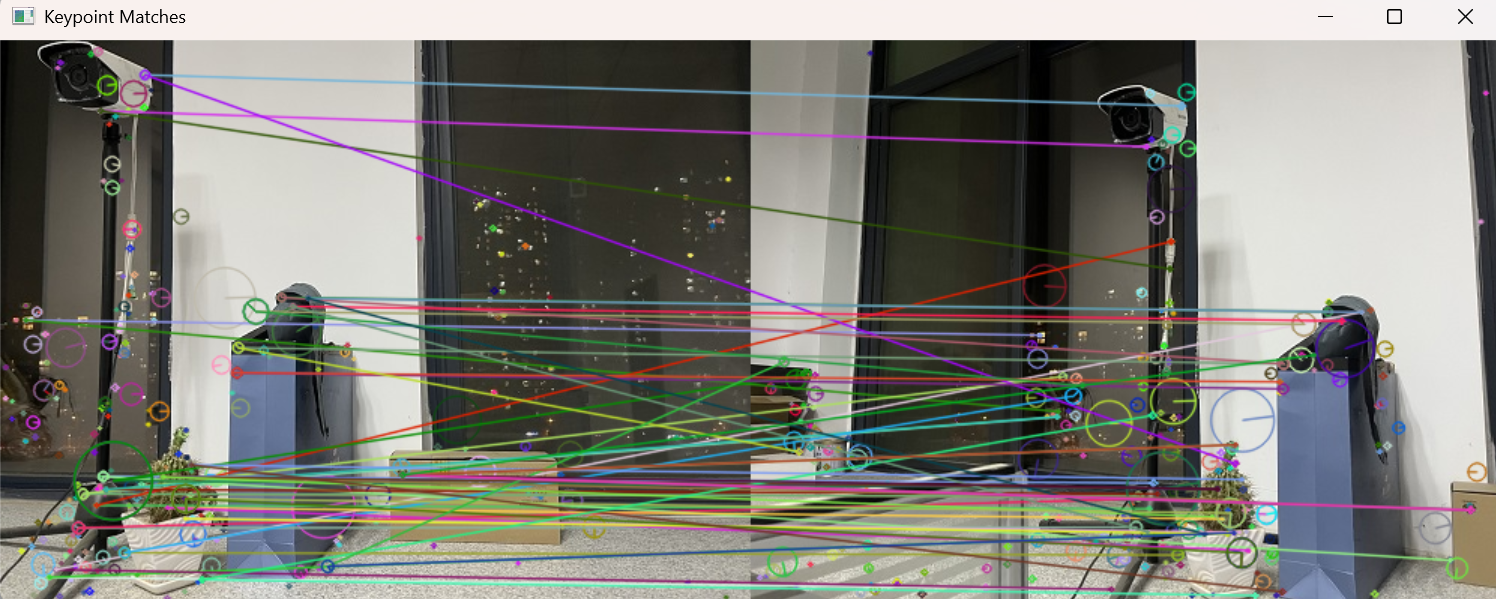

for m in rawMatches:if len(m) == 2 and m[0].distance < 0.65 * m[1].distance:  # Lowe比值测试good.append(m)matches.append((m[0].queryIdx, m[0].trainIdx))print(f"匹配对数量：{len(good)}")# 可视化匹配结果
vis = cv2.drawMatchesKnn(imageB, kpsB, imageA, kpsA, good, None,flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)
cv_show("Keypoint Matches", vis)# 5. 计算单应性矩阵并拼接
if len(matches) > 4:ptsB = np.float32([kps_floatB[i] for (i, _) in matches])ptsA = np.float32([kps_floatA[i] for (_, i) in matches])(H, mask) = cv2.findHomography(ptsB, ptsA, cv2.RANSAC, ransacReprojThreshold=10)
else:print('匹配点过少，无法计算单应性矩阵')sys.exit()# 6. 透视变换 + 拼接
result = cv2.warpPerspective(imageB, H, (imageB.shape[1] + imageA.shape[1], imageB.shape[0]))
cv_show("result1B", result)result[0:imageA.shape[0], 0:imageA.shape[1]] = imageA
cv_show("result", result)cv2.imwrite("pingjie.jpg", img=result)
