PL3381T/PL3383T/PL3384T 12V非隔离降压型芯片（200/300/400mA）
在家庭网关、智能传感器、小家电和工业 12 V 辅助电源里，工程师最怕三件事：
空间不够——只能塞几颗 0805 电阻电容；
待机功耗高——整机待机 0.5 W 就过不了能效新规；
可靠性差——输出短路或过温炸机一次，客户退货如山倒。
聚元微把高压启动、功率管、环路补偿、抖频 EMI 抑制、全套保护放进了一颗 SOP-8，推出了 PL338xT 系列：
• PL3381T → 200 mA
• PL3383T → 300 mA
• PL3384T → 400 mA
本文用一张图、一张表、一套公式，带你把 90 VAC~265 VAC 直接变 12 V/400 mA 的“极简”方案说透。
芯片全家福
| 型号 | 集成功率管 | 连续电流 | 峰值电流 | 内管耐压 | 目标应用 |
|---|---|---|---|---|---|
| PL3381T | 700 V/0.5 A BJT | 200 mA | 375 mA | 700 V | 小网关 MCU 供电 |
| PL3383T | 800 V/1 A BJT | 300 mA | 750 mA | 800 V | 继电器/传感器 12 V |
| PL3384T | 800 V/1.5 A BJT | 400 mA | 750 mA | 800 V | 小家电辅助 12 V |
一颗芯片 = 高压启动 + BJT 功率级 + 恒压控制 + 全套保护，外围仅需 6 个元件即可工作。

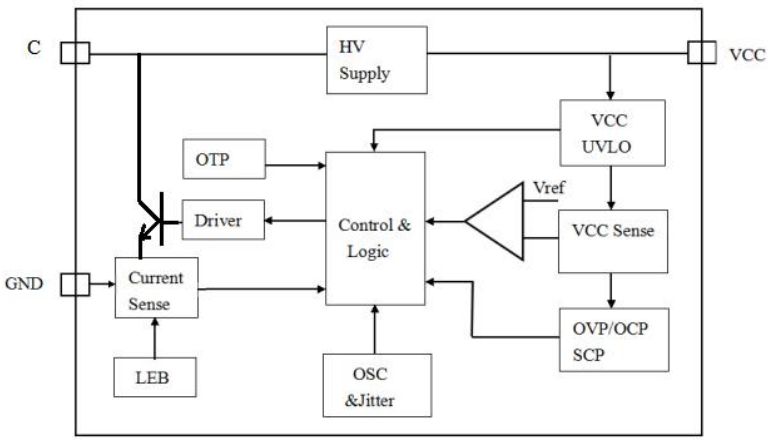

内部框架 30 秒速读
• 高压启动：母线经 C 脚给 VCC 电容充电，VCC 升到 12 V 开始工作，启动后由辅助绕组供电，静态电流仅 0.5 mA。
• 复合模式：轻载 PFM（降低频率，减少开关损耗），重载 PWM（固定 50 kHz，纹波更小）。
• 抖频 ±4 %：把 EMI 峰值削平 3~4 dB，省去一级共模电感。
• 全保护：逐周期限流、输出开短路、VCC 欠压 6.8 V/过压 13.8 V、150 °C OTP，全部自恢复。

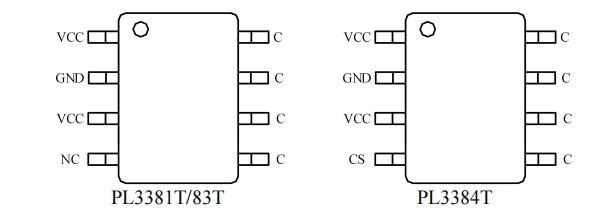

管脚封装图与功能速览
1 脚、2 脚：VCC 双焊盘，内部短接，可任一脚接去耦电容 10 µF/16 V。
3 脚、4 脚：GND 双焊盘，形成 Kelvin 连接，提高抗噪能力。
6 脚 CS：在 PL3381T/83T 中直接悬空即可；在 PL3384T 中可外接 0 Ω~0.5 Ω 电阻用于更精细的峰值电流设定。
8 脚 C：芯片内部高压 BJT 集电极，布线需最短最粗，远离小信号走线。
12 V/200 mA 典型应用（PL3381T）

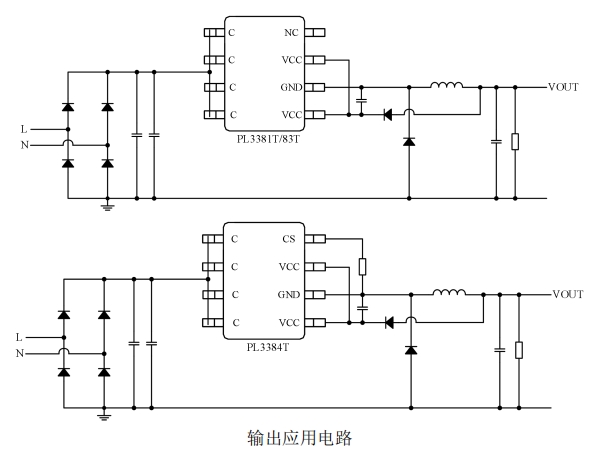

原理图
关键计算
• 电感：取纹波系数 r = 0.3，输入最高 375 VDC，
L = V<sub>(V<sub> − V<sub>) / (V<sub>·f·ΔI<sub>) ≈ 1 mH
• 峰值电流：I<sub> = 0.2 A × (1 + r/2) = 0.23 A < 375 mA（芯片限流值）
• 续流二极管：反向 ≥ 400 V，平均电流 ≥ 0.3 A，SS110/ES1J 均可。
实测数据（230 VAC 输入）
• 输出 12.03 V，纹波 60 mV
• 空载功耗 65 mW，满足 CoC V5 Tier 2
• 短路保护：输出短接，芯片打嗝重启，功耗 < 0.2 W
300 mA/400 mA 快速升级
保持原理图不变，只换芯片和电感：
| 电流档 | 芯片 | 电感值 | 续流管 | 输出电容 |
|---|---|---|---|---|
| 300 mA | PL3383T | 680 µH | SS110 | 100 µF |
| 400 mA | PL3384T | 470 µH | SS210 | 220 µF |
实测效率曲线（230 VAC）
• 200 mA：78 %
• 300 mA：80 %
• 400 mA：82 %
温升：400 mA 满载，芯片表面 95 °C（SOP-8 焊在 25 mm×15 mm 铜箔上，25 °C 环境）。
布板 & 可靠性 Tips
C 脚（高压开关节点）走线最短最粗，远离 FB/CS 采样走线，降低 EMI。
VCC 电容靠近 4-5 脚，地回路单点接入功率地，防止启动抖动。
假负载别省，空载不稳时先调阻值而不是盲目加大输出电容。
如需要 5 V 输出，把输出分压到 TL431 即可；芯片自身恒压环路无需修改。
小结
PL338xT 用“一颗 SOP-8 + 6 个外围”就把 90-265 VAC 变 12 V 的繁琐工作完成了：
• 200/300/400 mA 三挡电流，选型像挑电阻一样简单；
• 内置高压启动 + PFM/PWM 复合模式，待机 < 70 mW，效率 > 80 %；
• 全套保护 + 抖频 EMI 抑制，认证实验室一次过。
下次做 12 V 小功率辅助电源，别忘了把 PL338xT 放进 BOM，或许能省下一颗光耦、一颗 TL431，甚至一整块小电源板。
