一、ORing电路

1.1 ORING 电路

1.2 ORING 电路关键部分

二、多电源切换

2.1 主要思路

2.2 适用场景

---

一、ORing电路

1.1 ORING 电路

中文常称 “或环电路” 或 “并联冗余电路”是一种电源并联冗余拓扑结构
核心功能：将多路独立电源的输出 “并联整合”，实现 “任一电源正常即可为负载供电” 的冗余效果，同时避免电源间的 “环流问题”（即不同电源因输出电压差异导致的内部电流互灌）。

1.2 ORING 电路关键部分

多路输入电源；

单向导通器件，这里因为大部分用于服务器电源、电源冗余，也就是要过大电流。所以推荐使用MOS方案；这部分可以看一下我之前写的博客，在模块电路中的LM74700那部分；

二、多电源切换

2.1 主要思路

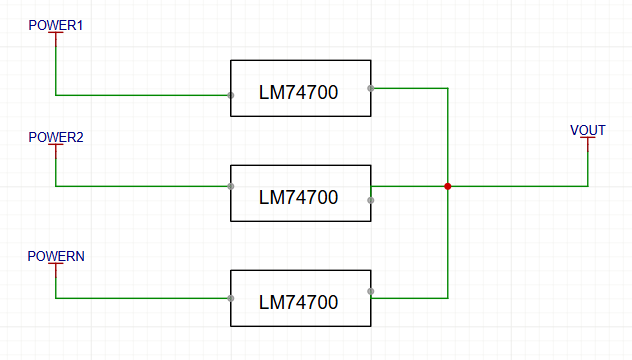

如图所示，利用LM74700理想二极管的单向导通性，多个电源并接，假如一路电源出问题，其它路能很及时地补上；

并且因为单向特性，不用担心倒灌回去；

2.2 适用场景

电池+充电器组合：

一路电源用于连接充电器，另一路连接电池。平时电池给VOUT供电，当充电器插入的时候，由充电器给VOUT供电，并且可以加一个充电芯片，同时实现为电池充电；

这种方式适用于后级负载电流需求远大于电池充电电流场景，主要是防止出现后级负载电流需求减小，电池充电电流过大；

主电源+副电源组合：

可以用于一些重要设备的供电，平时由适配器供电，并且并联一个备用电源，当因为外界因素（如停电，电线被兔子咬断）出现主电源失效时，电池作为副电源可以很快供上电。并且可以加入一些监测部分，及时通知；

注意：假如给兔子放风时，需要注意让它们远离电线...避免造成兔子啃咬电线导致兔嘴被炸黑的现象发生！
