Cesium深入浅出之shadertoy篇

news 2025/9/12 6:46:56

引言

要学好 Cesium，先学好 shader，但如果你还不知道 shadertoy，那你可能要错失一个亿。

大家好，懒人回归！我看了一下，距离上一次更新居然有一年半之久！好吧，像我这么懒的估计运营个啥都不会长久，所以第N次下定决心，勤奋起来，加油！

初入 shadertoy，看着上面那眼花缭乱的效果，着实让我震惊，没想到看着不起眼的着色器语言居然能那么强大，做个材质是最小儿科的，做个酷炫的视频都不在话下，更夸张的是居然有人能用它做个游戏。当时就萌生一个想法，这么牛的效果咱能不能抄~啊不~是借鉴到 Cesium 当中呢？

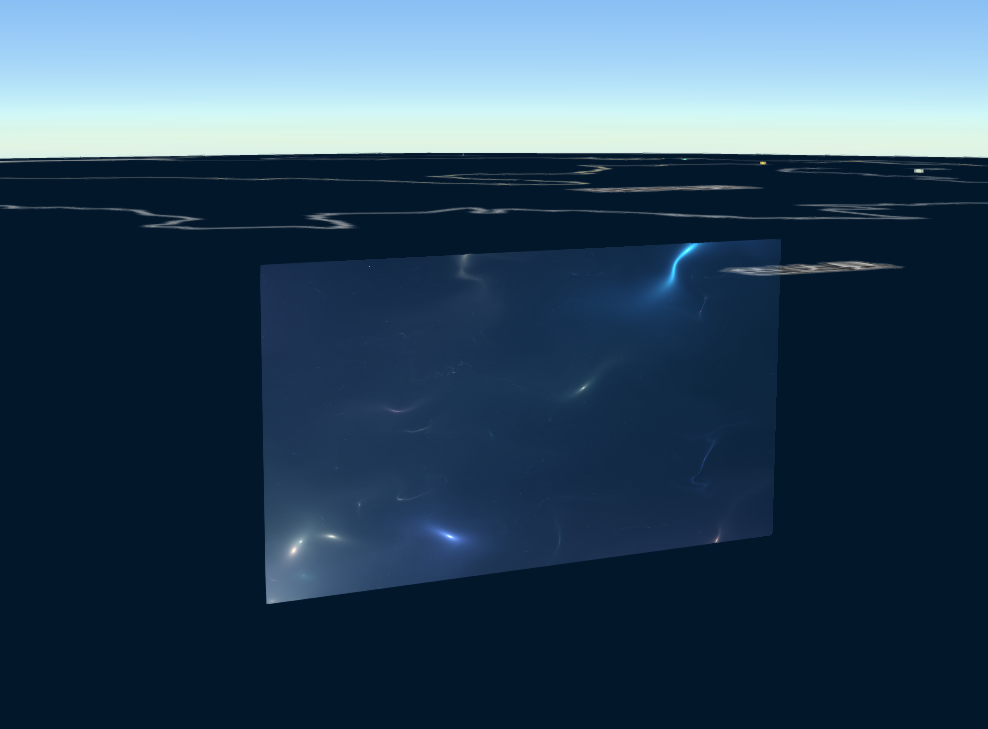

预期效果

在 Cesium 中，使用着色器语言的主要有后期处理、材质样式等地方。着色器主要分为顶点着色器和片元着色器，其中后期处理主要是写片元着色器，材质样式可以写顶点着色器和片元着色器，而材质要写材质着色器，其实也是一种片元着色器，只是主函数名称有所差异。上一篇文章我们刚好讲了 Cesium 自定义材质的入门，那么今天我们就使用材质的方式来移植 shadertoy 的代码吧。

实现原理

Cesium 的材质类是 Cesium.Material，上一篇文章已经详细讲过了，这里不赘述了，有需要的请移步《Cesium深入浅出之自定义材质》。另外也可以参考官网沙盒中的 Material with Custom GLSL。

其实移植的过程并不复杂，因为毕竟 glsl 是相通的，核心代码基本复用，无非是将两个平台的不同标准修改一下即可。下面我们以一个具体示例来做一下试试吧。

具体实现

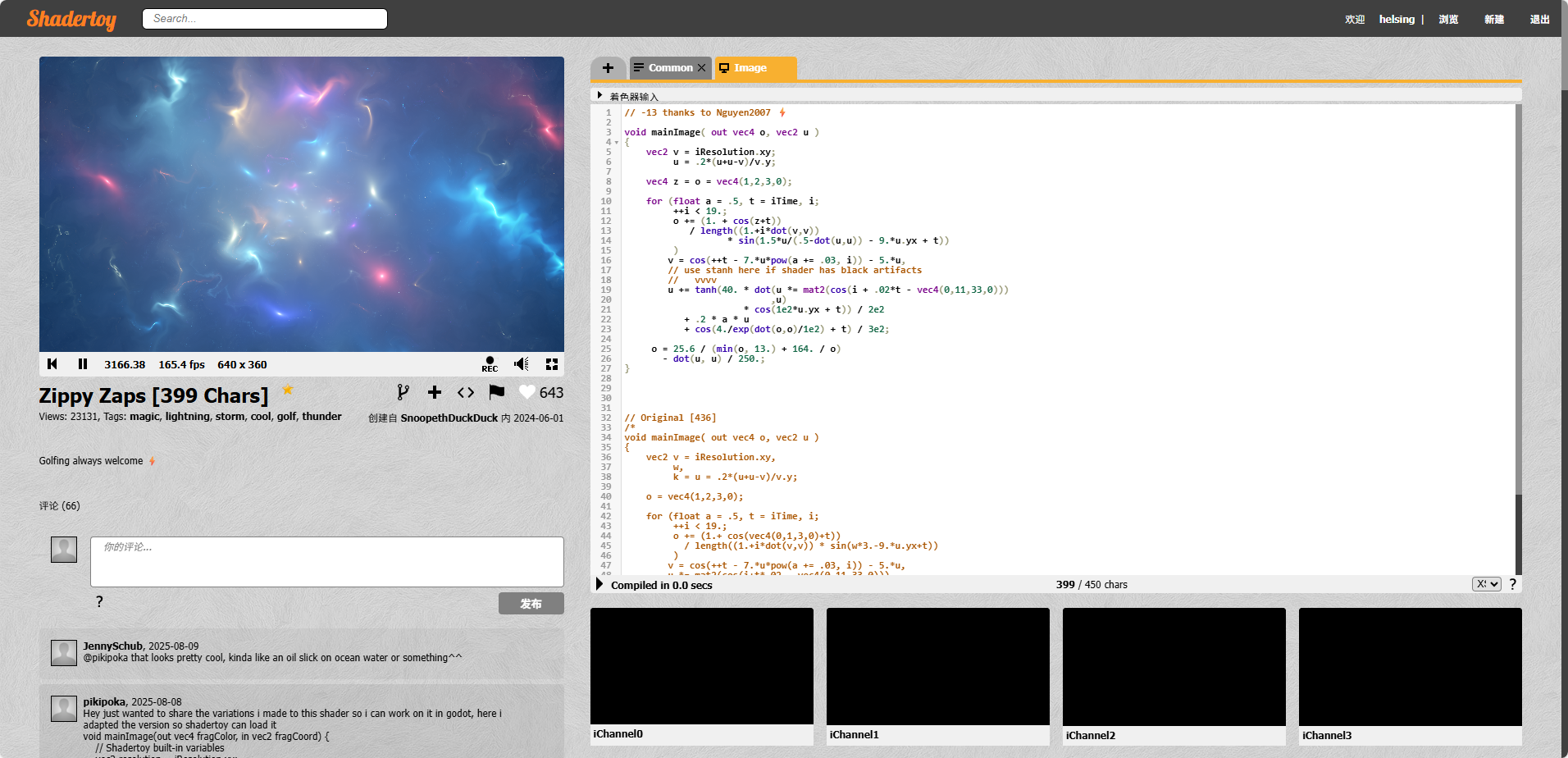

先从 shadertoy 上找一个案例，我觉得这个流动炫彩的还不错，简单几行代码就出来很棒的效果。试想一下把它做成一个立体的光幕或者是电子围墙，逼格一定很高吧。

案例代码主要分为两个部分，Common 和 Image，顾名思义 Common 中会写一些通用的函数之类的，而 Image 是主要的实现。这里我们把原始代码也贴一下。

着色器输入

uniform vec3      iResolution;           // viewport resolution (in pixels)
uniform float     iTime;                 // shader playback time (in seconds)
uniform float     iTimeDelta;            // render time (in seconds)
uniform float     iFrameRate;            // shader frame rate
uniform int       iFrame;                // shader playback frame
uniform float     iChannelTime[4];       // channel playback time (in seconds)
uniform vec3      iChannelResolution[4]; // channel resolution (in pixels)
uniform vec4      iMouse;                // mouse pixel coords. xy: current (if MLB down), zw: click
uniform samplerXX iChannel0..3;          // input channel. XX = 2D/Cube
uniform vec4      iDate;                 // (year, month, day, time in seconds)

Common

vec2 stanh(vec2 a) {return tanh(clamp(a, -40.,  40.));
}


// -13 thanks to Nguyen2007 ⚡void mainImage( out vec4 o, vec2 u )
{vec2 v = iResolution.xy;u = .2*(u+u-v)/v.y;    vec4 z = o = vec4(1,2,3,0);for (float a = .5, t = iTime, i; ++i < 19.; o += (1. + cos(z+t)) / length((1.+i*dot(v,v)) * sin(1.5*u/(.5-dot(u,u)) - 9.*u.yx + t)))  v = cos(++t - 7.*u*pow(a += .03, i)) - 5.*u, // use stanh here if shader has black artifacts//   vvvvu += tanh(40. * dot(u *= mat2(cos(i + .02*t - vec4(0,11,33,0))),u)* cos(1e2*u.yx + t)) / 2e2+ .2 * a * u+ cos(4./exp(dot(o,o)/1e2) + t) / 3e2;o = 25.6 / (min(o, 13.) + 164. / o) - dot(u, u) / 250.;
}

可以看到核心的代码实现非常简单，反倒是着色器输入那块看着挺复杂，其实这些参数大部分是关于 shadertoy 场景设置的，无须太过关心，我们只做必要的转换。我们先来看看这些参数主要是做什么的吧。

iResolusion：视口分辨率，以像素为单位。不过这个参数是 vec3 类型的，长和宽，还有高？本案例的分辨率是 640 x 360。
iTime：着色器播放的时间，以秒为单位。
iTimeDelta：渲染时间，以秒为单位。
iFrameRate：着色器帧率。每秒播放多少帧，也就是 fps。
iFrame：着色器播放帧。当前播放到第几帧，这个可以用作动态材质。
iChannelTime：通道播放时长，以秒为单位。
iChannelResolusion：通道分辨率，以像素为单位。
iMouse：鼠标像素坐标。xy 标示鼠标坐标，zw 标示鼠标按键状态。上面提到过的着色器做游戏就要用到它，毕竟只有能交互的才叫游戏，不能交互的只能叫视频。
iChanel：输入通道。
iDate：日期（年、月、日、时间）。

通常，我们都要用到 iResolusion 这个参数，因为图像计算是依赖于分辨率的，还有就是 iFrame，是通过帧让图像动起来。OK，现在开启改造之旅！

主体结构

的主函数是 mainImage，通过上一篇文章我们知道 Cesium 的材质主函数是 czm_getMaterial。

czm_material czm_getMaterial(czm_materialInput materialInput)
{czm_material material = czm_getDefaultMaterial(materialInput);// Write code here.return material;
}

内部实现

这个案例中 shadertoy 的参数用到了 iResolusion 和 iTime，因此要对其进行处理。输出参数 o 是 vec4 类型的，其中 xyz 对应 material.diffuse，w 对应 material.alpha。

uniform float time;czm_material czm_getMaterial(czm_materialInput materialInput) {czm_material material = czm_getDefaultMaterial(materialInput);vec2 st = materialInput.st;// iTime 通过 uniform 传值进来。float iTime =  time;// iResolution 主要是做分辨率修正的，我们可以忽略它。vec2 v; // vec2 v = iResolution.xy;vec2 u = st * .2; // vec2 u = .2 * (st + st - v) / v.y;    vec4 o;vec4 z = o = vec4(1, 2, 3, 0);for (float a = .5, t = iTime, i; ++i < 19.; o += (1. + cos(z + t))/ length((1. + i * dot(v, v)) * sin(1.5 * u / (.5 - dot(u, u)) - 9. * u.yx + t))){v = cos(++t - 7.*u*pow(a += .03, i)) - 5.*u, u += tanh(40. * dot(u *= mat2(cos(i + .02*t - vec4(0,11,33,0))), u) * cos(1e2*u.yx + t)) / 2e2+ .2 * a * u+ cos(4./exp(dot(o,o)/1e2) + t) / 3e2;}o = 25.6 / (min(o, 13.) + 164. / o) - dot(u, u) / 250.;material.diffuse = o.xyz;material.alpha = o.w * 2.;return material;
}

运行测试，效果如下：
