守住矿山 “生命线”！QB800系列在线绝缘监测在矿用提升机电传系统应用方案

矿用提升机电传系统作为矿山运输的核心设备，其绝缘性能直接关系到生产安全与设备寿命。井下环境潮湿多尘、存在腐蚀性气体，且设备长期承受高频振动，易导致电缆绝缘层老化、电机绕组受潮、接线端子氧化等问题。绝缘失效可能引发漏电、短路等故障，轻则造成设备停机，重则诱发瓦斯爆炸或人员触电事故。根据《煤矿安全规程》，提升机高压系统绝缘电阻需保持在 10MΩ 以上，低压控制回路不低于 0.5MΩ，因此定期绝缘检测是阻断安全隐患、保障提升机连续稳定运行的关键手段。​

传统绝缘检测需严格遵循 “停机 - 验电 - 放电 - 检测” 流程，操作繁琐且影响生产效率。检测前需切断高压电源，通过接地棒释放设备残余电荷，再用兆欧表逐段测量电缆、电机等部件的绝缘电阻。该过程耗时约 2-3 小时，每月至少一次的检测频率会显著降低设备利用率。同时，人工检测易受环境干扰，如潮湿天气会导致绝缘值偏低，读数误差可达 15% 以上；且检测间隔期内可能突发绝缘故障，形成安全盲区，难以适应现代化矿山的连续生产需求。​

现有乾博电子的在线绝缘监测系统通过分布式传感器实时采集绝缘数据，显著提升检测效率与安全性。系统无需停机即可 24 小时监测高压主回路、低压控制回路的绝缘电阻及漏电流，数据经边缘计算单元分析后，可自动识别绝缘老化趋势并预警。其采用低频信号注入技术，能精准穿透变频干扰，在 1140V 系统中检测精度达 ±5%。相比传统方式，不仅节省 90% 的检测时间，还能捕捉瞬时绝缘异常，使故障响应速度从小时级提升至秒级，为矿山构建起全天候的绝缘安全防线。

QB800型绝缘监测仪原理：

QB800 型绝缘监测仪采用低频脉冲方波注入法可以可靠地、准确地监视交

流、直流、交直流混合 IT 系统 （不接地系统）对地的绝缘阻值。由于各种应用、系统类型、操作条件、变速驱动器的应用，高系统泄漏电容等，测量技术必须能够满足不同的要求，以确保优化响应时间和相对不确定性。可以从设置菜单中选择的不同的测量条件，允许对特殊应用测量技术的优化适应。

在操作期间，绝缘监视仪不间断地监视整个 IT 系统的绝缘阻值，当该值

低于预先设定的响应值时触发报警。必须把设备连接在 IT 系统（不接地系统）

和 PE 线之间才能得到测量值。通过微控制器来记录和测量叠加在系统上的 uA

范围的测量值。响应测量时间取决于的测量要求，系统泄露电容，绝缘电阻和

可能的系统相关的干扰。响应值和其他参数设置使用调试向导或通过使用该设备的按钮和高分辨率的图形液晶显示不同的设置菜单。选定的设置被存储在稳定的故障安全存储器中。设置菜单可以选择不同的参数并在显示器上显示消息。为确保连接监视的正常运作，必须将绝缘监测仪连接到适当的端子。

设备主要功能：

Ø 1、适用于 AC 800V 和 DC1000V 以下未接地系统，匹配耦合器后能扩大

电压适用范围。

Ø2、两组独立继电器报警输出/继电器加模拟量变送输出，可自由组合。

Ø3、内部/外部测试、复位功能。

Ø4、多类型、宽范围控制电源输入。

Ø5、人性化简易操作界面，可显示各种参数和系统泄露电容。

Ø6、DIN 导轨安装方式。

Ø7、带背光的 LCD 屏显示。

Ø8、RS-485 接口与之上的 Modbus 协议。

Ø9、带模拟电流输出 4-20mA。（模拟电压可选择定制）

Ø10、工作使能功能。

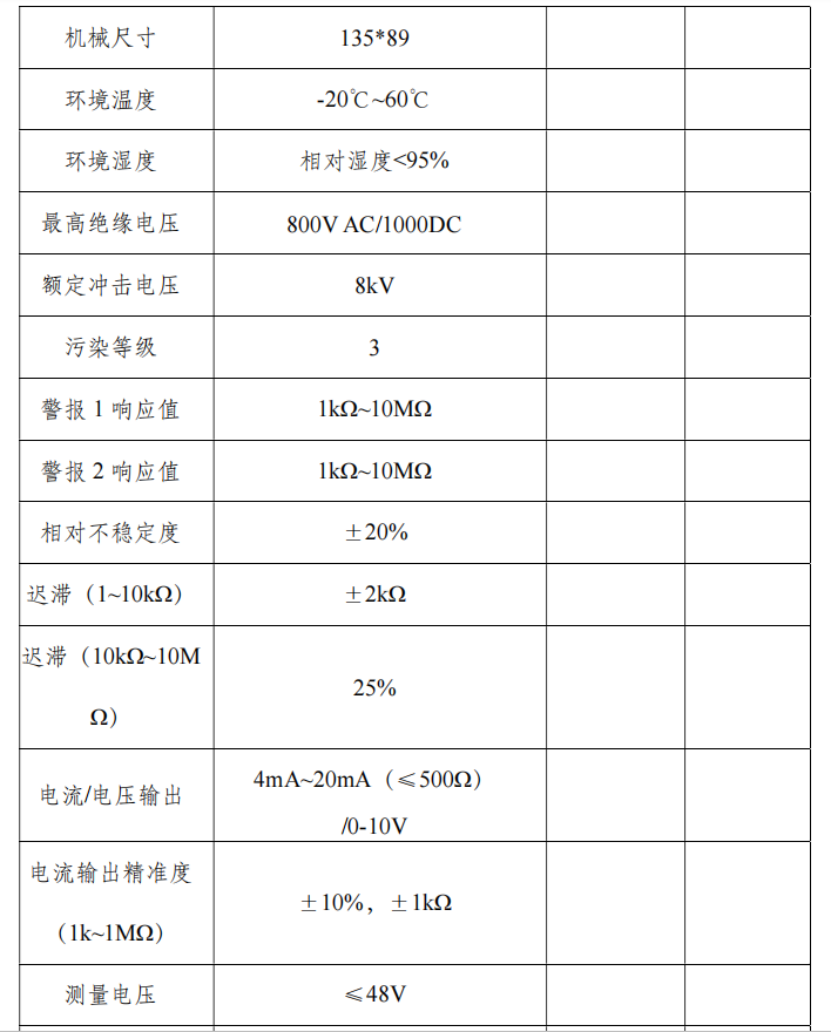

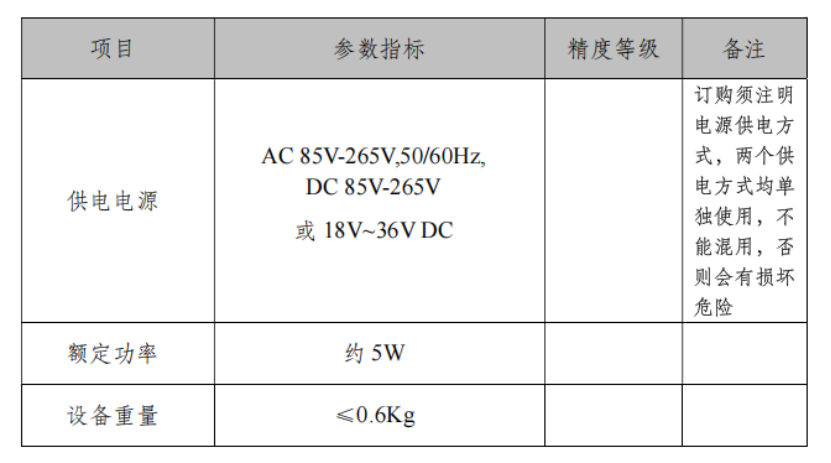

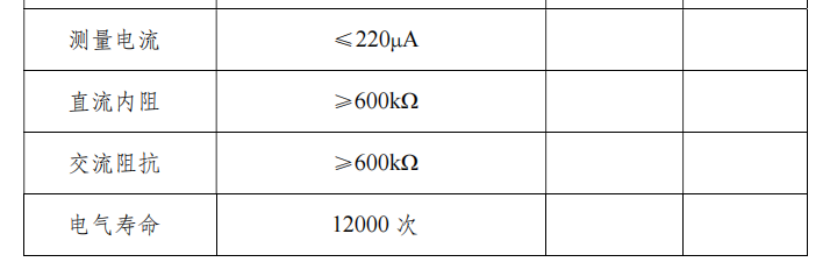

主要技术参数：
